16.2串、并联电路中电压的规律
一、选择题
1．如图所示，灯泡 L 比 L 亮，电压表 V 示数为 6V，下列说法正确的是( )
1 2 2
A．V1 示数为 6V
B．V 示数大于6V
1
C．V 示数小于6V
2
D．V 示数大于6V
2
2．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的
电流 I、I、Ic，用电压表分别测出AB、BC、AC两点间的电压U 、U 、U 。下列说
A B AB BC AC
法正确的是( )

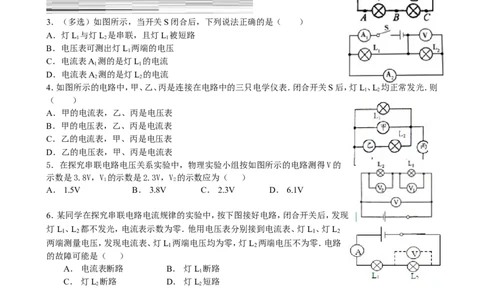

3．（多选）如图所示，当开关S闭合后，下列说法正确的是（ ）
A．灯L 与灯L 是串联，且灯L 被短路
1 2 1
B．电压表可测出灯L 两端的电压
1
C．电流表A 测的是灯L 的电流
1 1
D．电流表A 测的是灯L 的电流
2 2
4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L、L 均正常发光．则
1 2
（ ）
A．甲的电流表，乙、丙是电压 表
B．甲的电压表，乙、丙是电流 表
C．乙的电流表，甲、丙是电压 表
D．乙的电压表，甲、丙是电流 表
5．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的
示数是3.8V，V 的示数是2.3V，V 的示数应为（ ）
1 2
A．1.5V B． 3.8V C． 2.3V D．6.1V
6．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现
灯L 、L 都不发光，电流表示数为零．他用电压表分别接到电流表、灯L 、灯L
1 2 1 2
两端测量电压，发现电流表、灯L 两端电压均为零，灯L 两端电压不为零．电路
1 2
的故障可能是（ ）
A．电流表断路 B． 灯L 断路
1
C． 灯L 断路 D．灯L 短路
2 2
7．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出U =3V，U =3V，U =6V，在表
ab bc ac
格中记录数据后，下一步应该做的是（ ）
A．整理器材，分析数据，得出结论
B．对换L 和L 的位置，再测出一组电压值
1 2
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
8．下列各电路图中，电压表能测L1灯两端电压的是（ ）
9．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L 两端的电压，下列
2
1说法正确的是（ ）
A．3V 3V B．1.5V 3V
C．3V 1.5V D．6V 3V
10．如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则两电阻R 和R 两端的
1 2
电压分别为（ ）
A．1.2V，6V B．4.8V，1.2V
C．6V，1.2V D．1.2V，4.8V
二、填空题
11．小明按图14甲所示的电路进行实验，当闭合开关用
电器正常工作时，电压表V 和V 的指针位置完全一样，
1 2
如图14乙所示，则L 两端的电压为 V，L 两端
2 1
的电压为 V。

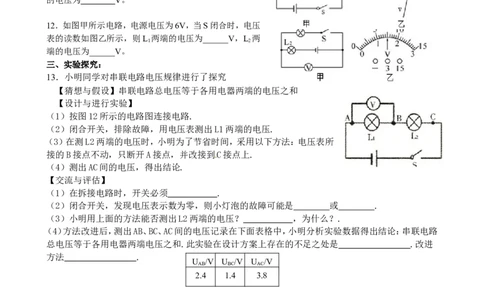

12．如图甲所示电路，电源电压为6V，当S闭合时，电压
表的读数如图乙所示，则L 两端的电压为______V，L 两
1 2
端的电压为______V。
三、实验探究：
13．小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图12所示的电路图连接电路.
（2）闭合开关，排除故障，用电压表测出L1两端的电压.
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所
接的B接点不动，只断开A接点，并改接到C接点上.
（4）测出AC间的电压，得出结论.
【交流与评估】
（1）在拆接电路时，开关必须 .
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是 或 .
（3）小明用上面的方法能否测出L2两端的电压？ ，为什么？.
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路
总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是 .改进
方法 .
U /V U /V U /V
AB BC AC
2.4 1.4 3.8
14.在“探究串联电路电压特点”的实验中：
（1）请在右边的虚线框中画出与下左图对应的电路图，并在电路图中标上L、L；
l 2
（2）某次测量时，电压表的示数如图所示，则此时灯L 两端的电压为 V；
1
（3）某同学在测量了灯L 两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱 上，测量
1
灯L 两端的电压，这一做法存在的问题是 。
2
215.根据6-4图中的电路画出电路图.
图6-4 图6-5

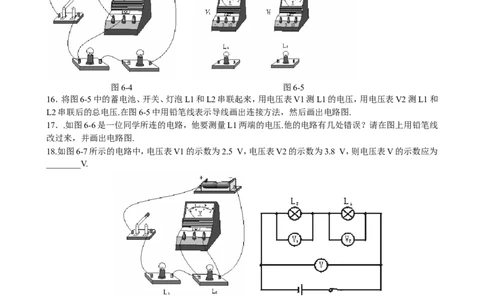

16．将图6-5中的蓄电池、开关、灯泡L1和L2串联起来，用电压表V1测L1的电压，用电压表V2测L1和
L2串联后的总电压.在图6-5中用铅笔线表示导线画出连接方法，然后画出电路图.
17．.如图6-6是一位同学所连的电路，他要测量L1两端的电压.他的电路有几处错误？请在图上用铅笔线
改过来，并画出电路图.
18.如图6-7所示的电路中，电压表V1的示数为2.5 V，电压表V2的示数为3.8 V，则电压表V的示数应为
________V.
图6-6 图6-7
