化工、石化行业常用三维设计软件
化工、石化行业常用三维设计软件，主流分为 国际大厂旗舰级、中端专业级 和 国产高性价比 三类，核心都围绕 管道、设备、结构、桥架、协同、碰撞检查、ISO 图 / BOM 展开。
一、国际主流（大型 EPC / 石化项目首选）

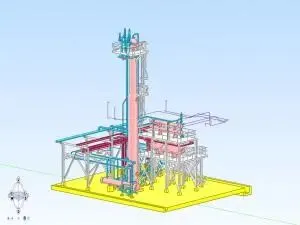

1. AVEVA E3D / PDMS（剑维软件）
- 定位：石化 / 化工 / 核电 / 海洋工程 顶级多专业协同平台
- 核心：单一数据源、全专业（管道 / 设备 / 结构 / 电气 / 仪表）、实时碰撞、等级驱动、自动 ISO 图
- 前身：PDMS（经典稳定，老项目仍在用）
- 适合：超大型炼化、LNG、海上平台、EPC 总承包

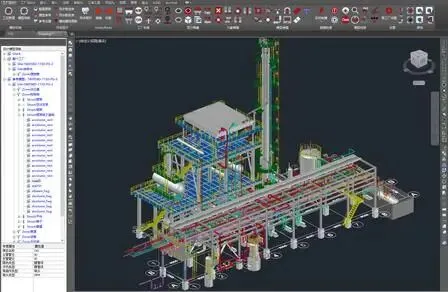

2. Hexagon Smart 3D（SP3D，原 Intergraph）
- 定位：数据库驱动、下一代工厂设计
- 核心：智能配管、自动支架、应力集成、变更管理、全生命周期
- 适合：炼油、石化、天然气、复杂装置
3. Bentley OpenPlant
- 定位：过程工业三维管道解决方案
- 核心：内置 ASME B31.3 等规范、智能布管、ProStructures/OpenRoads 集成
- 适合：化工、制药、能源、国内大型炼化

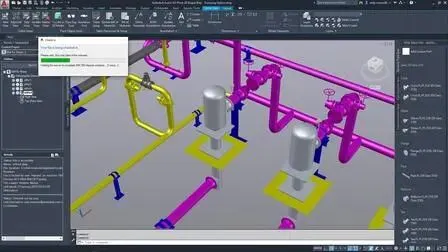

4. AutoCAD Plant 3D（Autodesk）
- 定位：CAD 系最常用化工三维工具
- 核心：基于 AutoCAD、P&ID 联动、标准管件库、自动出图、碰撞检查
- 适合：中小型化工、设计院、预算有限、习惯 CAD 用户

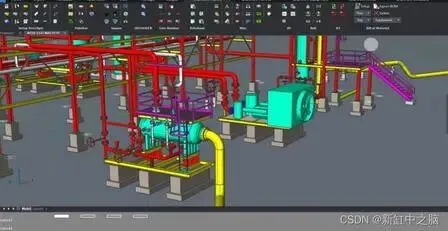

5. CADWorx（Hexagon）
- 定位：AutoCAD 上最强配管插件
- 核心：6 万 + 参数化构件、冲突检测、Isogen 自动 ISO、设备 / 结构模块
- 适合：化工、石化、化肥、中小型装置、快速出图
二、国产软件（性价比、中文、国标）
1. EP3D（EasyPlant 3D，北京高佳）
- 定位：国产三维工厂设计系统
- 核心：管道 / 设备 / 结构 / 桥架 / 支吊架、协同、ISO 图、BOM、数字化交付
- 适合：国内化工、石化、热力、医药、中小设计院

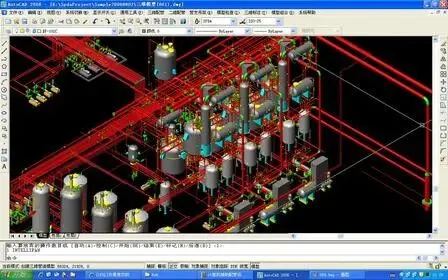

2. SPDA（上海派品）
- 定位：三维管道工程设计辅助系统
- 核心：P&ID、三维建模、碰撞检查、材料汇总、平 / 剖面 / ISO 图
- 适合：国内石化、化工、轻工、医药、设计院
三、选型速览（按项目规模）
- 超大型炼化 / LNG / 海上：AVEVA E3D、Smart 3D
- 大型化工 / 石化 / 电厂：OpenPlant、PDMS
- 中小型化工 / 设计院：Plant 3D、CADWorx
- 预算有限 / 国内项目：EP3D、SPDA
四、配套常用工具
- 应力分析：CAESAR II（配管应力）
- P&ID：AVEVA P&ID、SmartPlant P&ID、AutoCAD P&ID
- 模型审查 / 碰撞：Navisworks
