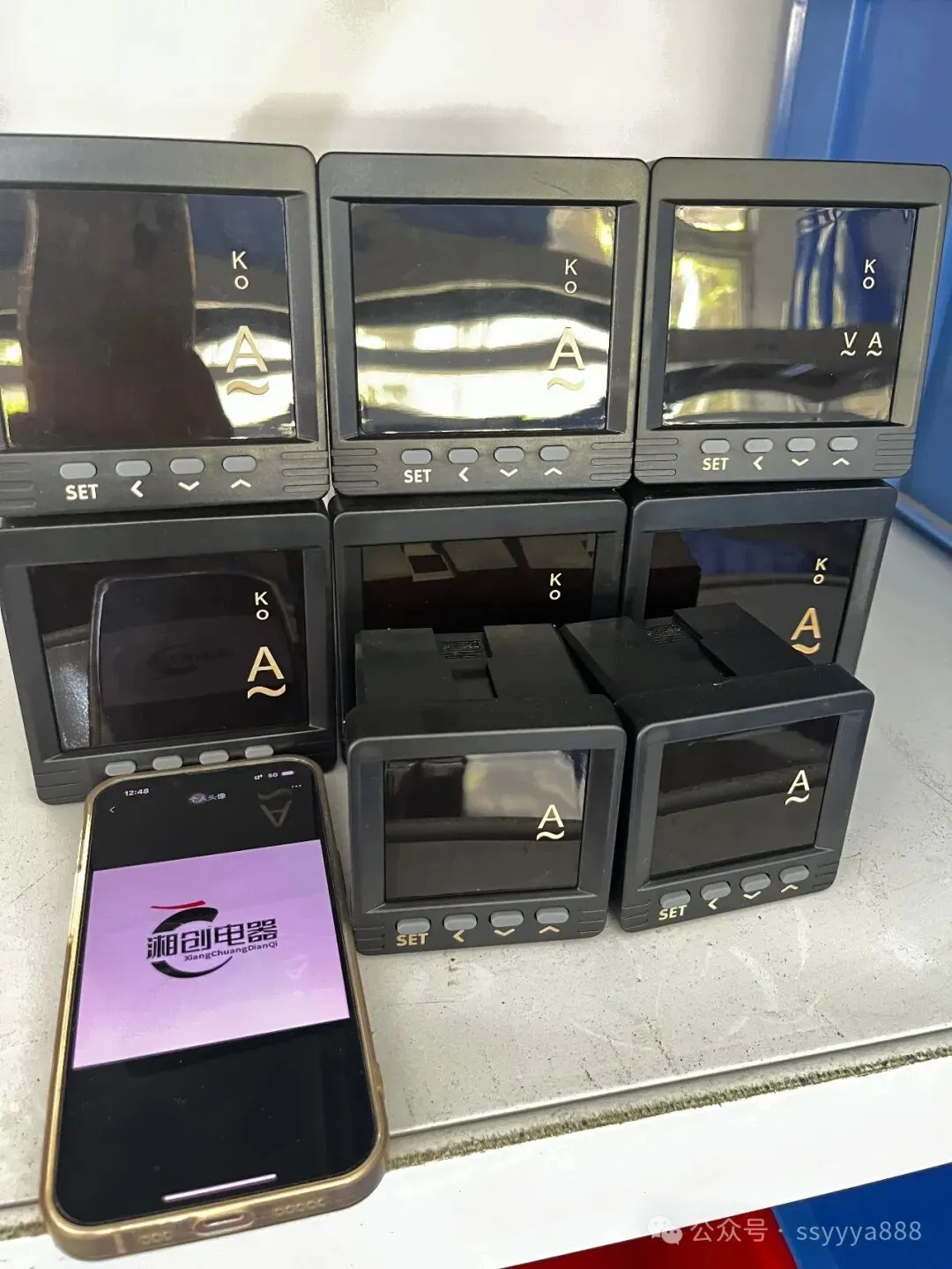

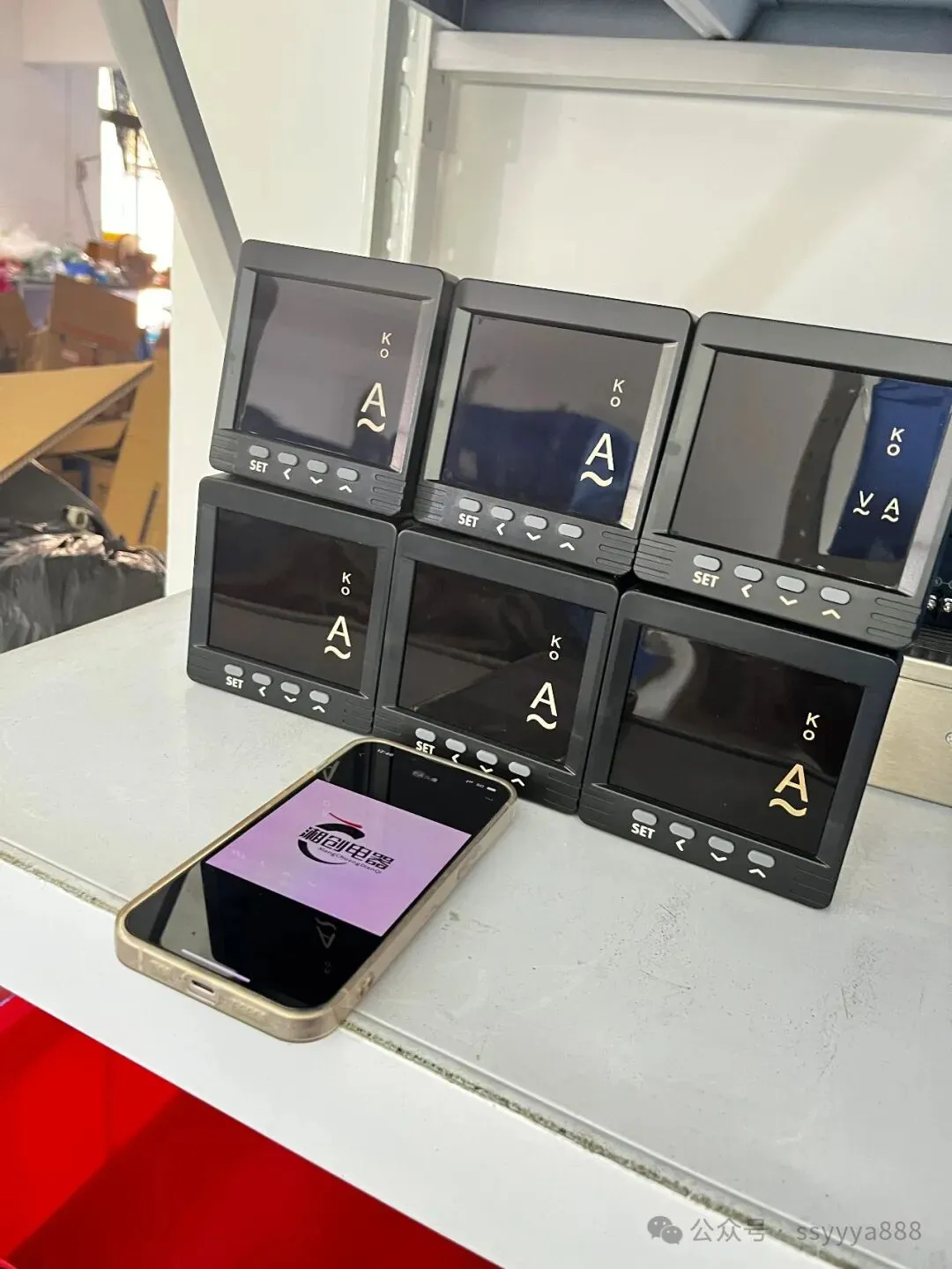

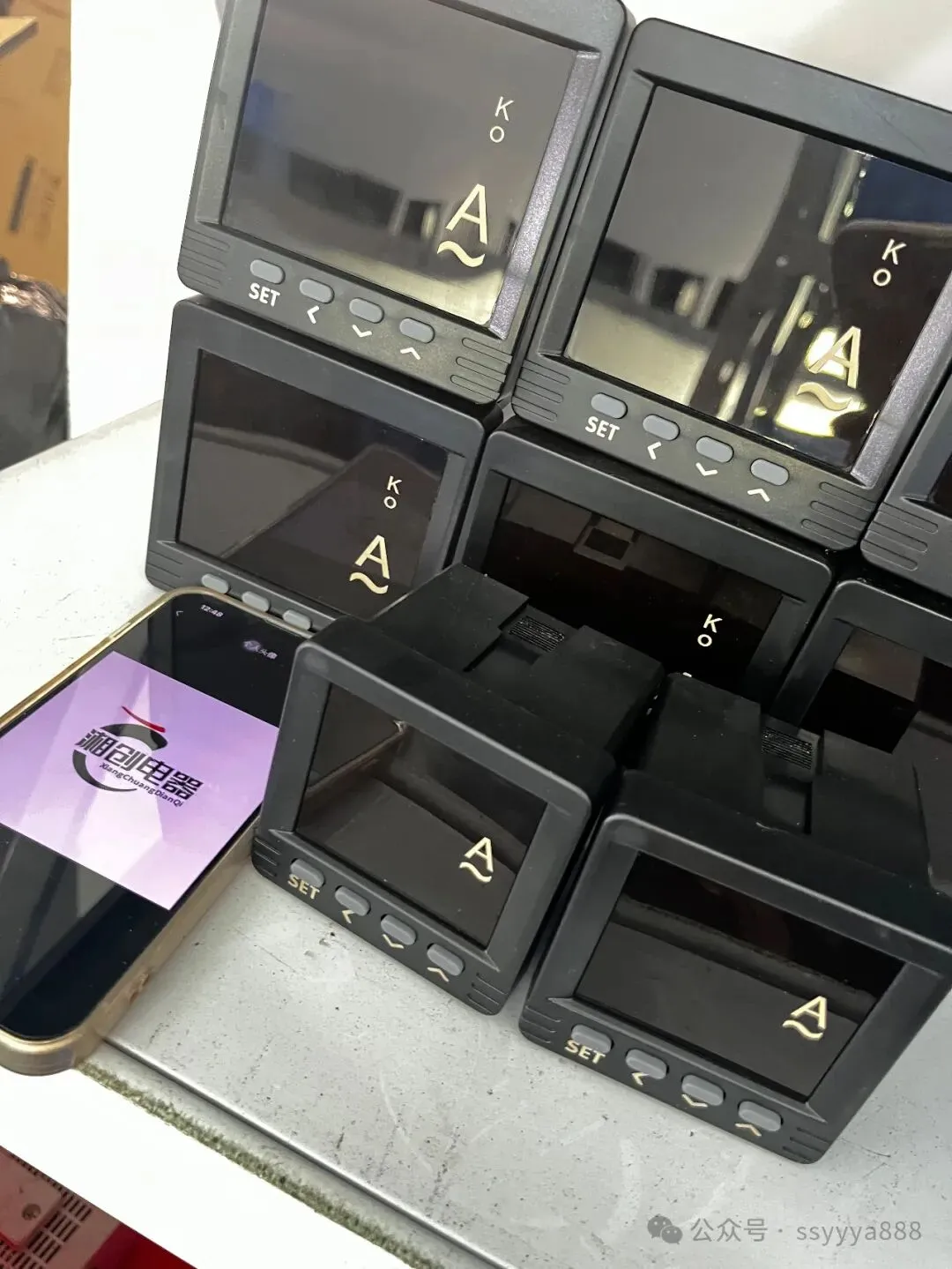

单相数显电流表BRN-D311-AI:精准工业测量的智能化解决方案

在工业自动化、能源管理和设备监控系统中，电流的精确测量与实时显示是保障系统安全、优化能耗和实现智能控制的基础。随着数字技术的普及，智能数显仪表正逐步取代传统的指针式仪表，成为现场监测的主流选择。BRN-D311-AI单相数显电流表作为一款高性能的电流测量设备，以其卓越的精度、灵活的配置和强大的功能，为各类单相电流监控应用提供了专业可靠的解决方案。

一、型号深度解析与产品定位

“BRN-D311-AI”型号体现了产品的技术特征和功能定位：

•   BRN：代表品牌标识，通常为制造商的产品系列代码

•   D311：

◦   D：通常表示“数字显示”或“直流供电”◦   3：可能指3位半显示（最大显示1999）或特定产品系列◦   11：常表示产品型号或设计版本

•   AI：这是型号的关键标识

◦   A：代表电流（Ampere）输入◦   I：代表交流（AC）输入

产品定位：BRN-D311-AI是一款专为单相交流电流测量设计的智能数字显示仪表，具备高精度测量、多种输出选项和可编程功能，适用于工业现场对电流参数有精确监控要求的各类场合。

二、核心技术参数与规格

1. 基本电气参数

参数类别 规格说明

输入信号 单相交流电流（AC）

输入范围 通常为0-5A AC（通过外部CT扩展）

显示范围 0-1999（3位半显示）

测量精度 ±0.5% FS（典型值）

采样速率 约3次/秒

显示方式 LED数码管或LCD液晶显示

刷新速度 约400ms 2. 工作环境与物理特性 参数类别 规格说明

工作电源 AC/DC 85-265V 宽范围输入

功耗 ≤5VA

工作温度 -10℃ ~ +55℃

存储温度 -20℃ ~ +70℃

相对湿度 ≤85% RH（无凝露）

安装方式 面板嵌入式安装

开孔尺寸 通常为92×45mm（具体以手册为准）

防护等级 前面板IP65，后壳体IP20

三、核心功能特性

1. 高精度测量与显示

• 真有效值测量：采用真有效值（True RMS）转换技术，能够准确测量非正弦波电流，真实反映电流的发热效应

• 自动量程：部分型号支持自动量程切换，适应不同范围的电流测量

• 多单位显示：可根据设定显示A、kA等不同单位

• 峰值保持：可捕捉并显示瞬时峰值电流

1. 灵活的输入配置

输入配置选项：

1. 直接输入：0-5A AC（需配标准CT）

2. 变比设置：支持0.001-9999任意变比设置

3. 零点调整：支持软件零点校准

4. 满度调整：支持软件满度校准

5. 丰富的输出功能（取决于具体型号）

• 继电器报警输出：

• 1-2路可编程继电器输出

• 支持上限、下限、上下限报警

• 报警延迟可调（0-9999秒）

• 继电器容量：250V AC/5A，30V DC/5A

• 模拟量变送输出：

• 可选4-20mA、0-20mA、0-5V、0-10V等输出

• 输出对应范围可编程

• 负载能力：4-20mA输出时≤500Ω

• RS485通讯：

• 支持Modbus RTU协议

• 地址可设：1-247

• 波特率可选：1200-19200bps

• 数据格式：N.8.1、E.8.1、O.8.1可选

1. 智能化功能

• CT变比设置：通过面板按键直接设置CT变比，仪表自动计算并显示一次侧实际值

• 显示滤波：可设置显示值的滤波时间常数，使显示更加稳定

• 小数点设置：可编程设置显示小数点的位置

• 量程标定：支持用户现场标定，提高测量精度

四、安装与接线指南

1. 安装尺寸与方式

安装开孔尺寸：92×45mm（典型值） 面板厚度：1-10mm 安装步骤：

1. 在面板上开出指定尺寸的方孔

2. 从面板前方放入仪表

3. 用随附的安装支架从后方固定

4. 确保安装牢固，无松动

5. 标准接线示意图

                 ┌──────────────────┐

一次侧电流          │                  │ ───────────>┤ CT初级 ├──────> 负载 │       │ └───┬───┘ │ (铁芯) │ ┌───▼───┐ │ CT次级 │ │ S1   S2│ └───┬───┘ │ ┌───────────┴───────────┐ │    BRN-D311-AI        │ CT S1├────> 电流输入+         │ │                       │ CT S2├────> 电流输入-         │ │                       │ │   L     N             │ 电源AC├────> ~电源输入~         │ │                       │ │  AL1 COM1 NO1/NC1     │ ├────> 继电器1输出       ├──> 报警/控制1 │                       │ │  AL2 COM2 NO2/NC2     │ ├────> 继电器2输出(可选) ├──> 报警/控制2 │                       │ │  OUT+  COM  OUT-      │ ├────> 模拟量输出(可选)  ├──> PLC/DCS │                       │ │  485A  485B  GND      │ ├────> RS485通讯接口    ├──> 上位机 └───────────────────────┘

1. 接线注意事项

2. CT接线安全： • CT二次侧不允许开路，必须可靠连接

   • CT的S2端应可靠接地

   • 使用足够线径的导线连接CT

3. 电源接线： • 确认电源电压在仪表允许范围内

   • 注意L/N极性（如适用）

4. 信号线处理： • 模拟量输出线建议使用屏蔽双绞线

   • RS485通讯线必须使用屏蔽双绞线

   • 信号线与动力线分开走线

五、参数设置与调试

1. 基本参数设置流程

设置步骤示例：

1. 进入设置模式：长按SET键3秒

2. 设置CT变比：如使用200/5A CT，设为40.0

3. 设置报警值：如过流报警设为180A

4. 设置报警回差：如设为5A

5. 设置通讯参数（如启用）：地址、波特率等

6. 保存退出：长按SET键保存

7. 常见参数说明

参数代码 参数名称 设置范围 说明

InPL 输入下限 0-9999 输入信号对应显示下限

InPH 输入上限 0-9999 输入信号对应显示上限

oPL 输出下限 0-9999 输出信号对应值下限

oPH 输出上限 0-9999 输出信号对应值上限

Addr 通讯地址 1-247 Modbus设备地址

bAud 波特率 1200-19200 通讯波特率

AL1H 报警1上限 0-9999 第一路报警上限值

AL1L 报警1下限 0-9999 第一路报警下限值

六、典型应用场景

1. 工业生产线监控

• 电机电流监测：监控单相电机的运行电流，实现过载保护和能效分析

• 加热设备控制：监测电加热器的电流，实现温度精确控制

• 设备状态监测：通过电流变化判断设备运行状态

1. 电力配电系统

• 配电箱监测：低压配电箱出线回路的电流监控

• 照明回路监控：商场、办公楼照明回路的电流监测

• 插座回路保护：重要插座回路的过流保护

1. 能源管理系统

• 分项计量：为能源管理系统提供单相回路的电流数据

• 负荷分析：分析单相设备的运行负荷特性

• 能效评估：评估单相设备的运行能效

1. 特殊应用场合

• 实验室设备：精密实验设备的电流监测

• 医疗设备：重要医疗设备的电流保护

• 通信设备：通信机柜的电流监控

七、故障诊断与维护

1. 常见故障处理

故障现象 可能原因 解决方法

无显示 电源未接通电源电压不符仪表损坏 检查电源接线测量电源电压更换仪表

显示异常 CT接线错误参数设置错误信号干扰 检查CT接线重新设置参数检查屏蔽接地

报警不动作 报警值设置不当继电器故障接线错误 检查报警设置测试继电器检查报警输出接线

通讯失败 通讯参数设置错误接线错误线路故障 检查通讯参数检查接线极性测试通讯线路

1. 日常维护要点

• 定期检查：

• 每月检查显示值是否正常

• 每季度检查接线是否松动

• 每年进行一次精度校准

• 清洁保养：

• 定期清洁显示窗口

• 保持通风散热良好

• 防止灰尘积聚

• 记录管理：

• 记录参数设置

• 记录校准数据

• 记录维修历史

八、选型指南

1. 选型考虑因素

选型检查清单： □ 测量范围：确定电流测量范围，选择合适CT □ 输出需求：是否需要报警输出、变送输出 □ 通讯需求：是否需要RS485通讯 □ 显示需求：LED还是LCD显示 □ 电源类型：现场可用电源类型 □ 安装尺寸：面板开孔尺寸限制 □ 环境条件：温度、湿度、防护等级

1. 配套CT选择建议

一次电流范围 推荐CT变比 仪表显示范围

0-100A 100/5A 0-100.0A

0-200A 200/5A 0-200.0A

0-300A 300/5A 0-300.0A

0-500A 500/5A 0-500A

0-1000A 1000/5A 0-1000A

九、技术优势与价值体现

1. 技术优势

• 高精度测量：0.5级精度，满足大多数工业应用需求

• 真有效值：准确测量非线性负载电流

• 宽电源适应：85-265V AC/DC，适应各种电源环境

• 多重保护：电源反接保护、过压保护、浪涌保护

• 高可靠性：工业级设计，平均无故障时间长

1. 应用价值

• 提高安全性：实时监控电流，预防过载事故

• 降低能耗：通过电流监测优化设备运行

• 减少维护：数字显示，无需定期校准

• 便于集成：标准信号输出，便于系统集成

• 提升管理：为能源管理提供数据支持

结语

BRN-D311-AI单相数显电流表代表了现代工业测量仪表的发展方向，将传统电流测量与数字技术、通讯技术完美结合。它不仅提供了精确的电流测量功能，更通过丰富的扩展功能为工业自动化系统提供了灵活的数据接口和控制能力。

在工业4.0和智能制造的大背景下，选择BRN-D311-AI这样的智能测量仪表，意味着： • 更高的测量精度和可靠性

• 更强的系统集成能力

• 更便捷的维护和管理

• 更好的能效和安全管理

作为工业现场电流监测的可靠伙伴，BRN-D311-AI将继续在保障设备安全、优化能源使用、提升生产效率等方面发挥重要作用，为工业自动化和能源管理提供坚实的技术支撑。

重要提示：本文基于单相数显电流表的一般技术特性和BRN系列产品的常见规格进行描述。具体到BRN-D311-AI型号的详细技术参数、功能特性、安装尺寸、接线图和操作指南，请务必参考设备制造商提供的官方技术文档和使用手册。实际应用时应由专业技术人员进行安装、配置和维护，确保符合相关安全规范。
