变频器内部的电子元件对过电压敏感，雷击（尤其是感应雷）造成的瞬态浪涌是导致其损坏的主要原因之一。可靠的防雷保护需要建立一个包含多级泄放、端口防护和规范接地的系统级方案。

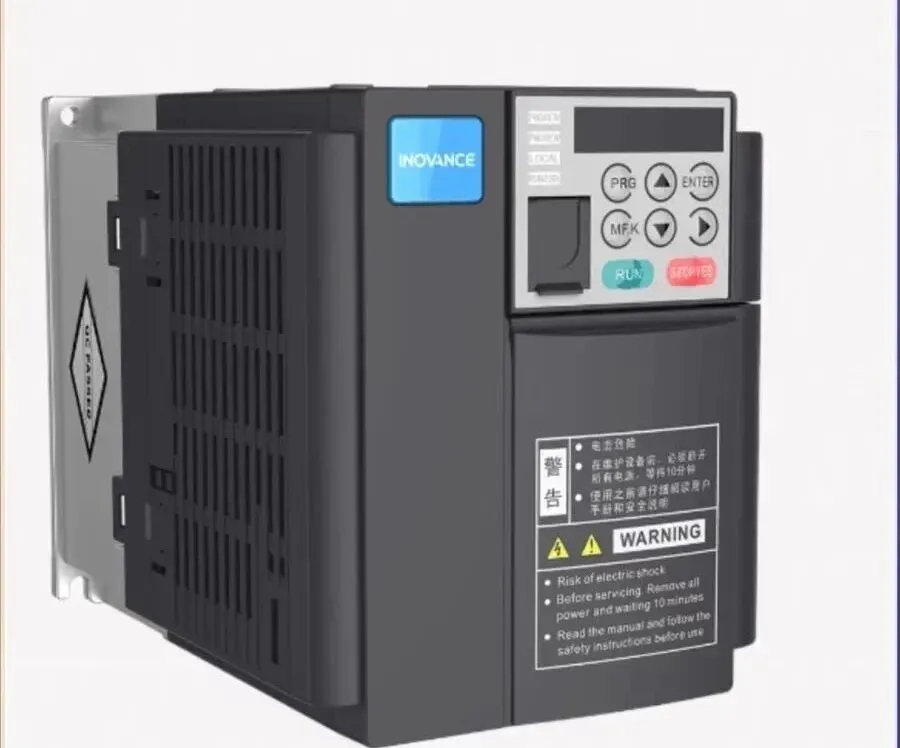

汇川变频器13771066966

💥 雷击如何损坏变频器

雷电对变频器的破坏主要通过以下几种途径：

• 电源线引入（最主要）：感应雷中约有80% 是通过电源线侵入设备的。雷击产生的巨大浪涌能量会直接击穿变频器输入端的整流桥、IGBT等功率器件。

• 信号线引入：与控制柜外传感器、上位机连接的信号线（RS485、以太网等）会像“天线”一样感应雷击浪涌，进而烧毁变频器控制板上的精密芯片。

• 地电位反击：接地不良时，雷电流泄放会导致地电位瞬间升高数千伏，形成反击电压损坏设备。

🛡️ 核心防雷措施详解

一套完整的变频器防雷方案，建议从以下三个层面入手：

1. 电源线多级浪涌保护（最关键）这一措施通过在配电系统中层层设防，将残余电压降至安全水平。

安装提示：浪涌保护器（SPD）的连接导线应短而直（长度不超过0.5米），以便浪涌电流快速泄放。

2. 信号与控制端口保护视频教程中这种“一烧一大片”的情况，往往是雷电从信号线窜入的结果。

• 通信端口：在RS485、Profibus、以太网等接口处，安装信号防雷器。这类防雷器反应极快（皮秒级），能有效保护控制板上的脆弱芯片。

• 控制线缆：建议使用屏蔽电缆，并将屏蔽层在变频器侧和控制柜侧都进行360度环接接地，能有效抵御空间电磁干扰。

3. 规范接地系统接地是防雷的“泄洪通道”，如果不通畅，所有保护都会失效。

• 接地电阻：变频器系统的联合接地电阻必须小于4欧姆。

• 等电位连接：将变频器PE端、SPD接地端、金属柜体等所有接地汇接到同一个地网，防止雷击时产生电位差导致“反击”。

• 分开引接：工作接地（信号地）和防雷接地（保护地）在设备端分开，在地下连接到同一接地体。或在两者之间使用放电器连接，正常情况下隔离，雷击时自动导通。

⚠️ 特殊场景的强化措施

• 架空线进线：如果电源是架空线引入，强烈建议在进线杆上安装一组“避雷器+间隙保护” ，或者将架空线在进入厂房前埋地引入（长度不小于15米），利用大地衰减雷电能量。

• 使用真空断路器：当变频器变压器前级使用真空断路器时，其分合闸会产生极高的“操作过电压”（与感应雷危害类似），应在断路器处加装RC浪涌吸收器。

📋 日常维护与检查

防雷器是会“牺牲”自己的，因此需要定期检查：

• 雷雨后巡视：检查SPD是否有窗口指示变红、外壳发热鼓包等劣化现象。

• 年检制度：每年雷雨季节前，用钳形接地电阻仪测量一次接地电阻，确保≤4Ω。

建议保存以下检查表，方便日常维护时参照：

1. 电源SPD

• 指示窗口颜色是否正常（未变红）？

• 外壳有无发热、鼓包或熏黑痕迹？

• 后备保护熔断器/断路器是否跳开？

2. 信号SPD

• 通信是否有丢包或中断现象？

• SPD的接地线是否连接牢固？

3. 接地系统

• 接地排是否锈蚀严重？

• 接地电阻值是否≤4Ω？

4. 综合工况

• 变频器是否频繁报“过电压”或“接地故障”？

做好以上几点，可以大大降低变频器在雷雨天的损坏概率。如果现场情况比较复杂，建议联系专业电气工程师结合实际情况设计具体方案。
