焊接工艺文件:pWPS, PQR和WPS的关系

在装备制造业，尤其是石油化工和海洋工程领域，业主、总包方或第三方在审核时，最常说的两句话就是：“请提交符合标准的WPS”和“请提供对应的PQR”。没有这两份文件，项目连第一道门槛都迈不过去，完工资料也交不上去。

为什么客户如此看重WPS和PQR？因为它们不仅是焊接质量的“护身符”，更是工程安全与合规的“法律文件”。今天，我们就从实际需求出发，聊聊pWPS、PQR和WPS到底是什么，以及它们之间密不可分的关系。

一、焊接工艺评定的定义

依据NB/T 47014一2023 条款3.2：

焊接工艺评定（welding procedure qualification）：为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。

二、PQR是什么？

PQR（Procedure Qualification Record），有时也称WPQR，即焊接工艺评定报告。它是一份记录了焊接工艺评定过程中所有关键参数和测试结果的文件，是焊接工艺的“证明文件”。简单来说，PQR是一个实验结果，它告诉我们：在预设的焊接条件下，焊接接头是否满足标准要求。

在石化和海工项目中，PQR的重要性尤为突出。因为这些行业涉及的介质往往易燃、易爆、腐蚀性强，或结构长期承受海洋环境载荷，任何焊接缺陷都可能导致灾难性后果。

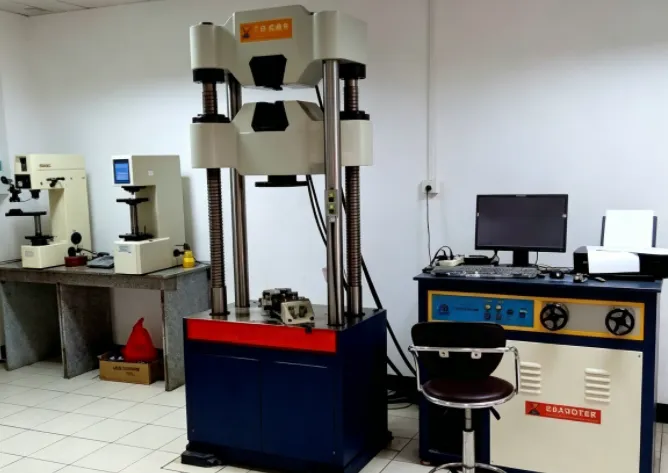

客户通常要求PQR必须按照相关标准（如AWS D1.1、ASME IX、ISO 15614等）进行评定，并且试验结果（包括拉伸、弯曲、冲击、硬度等）必须由第三方见证或出具报告。

一份完整的PQR通常记录以下内容：

• 焊接方法（如SMAW、GTAW、SAW等）；

• 母材材料及规格；

• 焊接位置；

• 预热温度、层间温度；

• 电流、电压、焊接速度和热输入；

• 焊材信息（牌号、规格、批号）；

• 热处理参数（必要时）；

• 力学性能测试结果。

PQR的核心价值在于验证某个焊接工艺是否可行。对于客户而言，PQR就是供应商的技术“底牌”，证明你能够成功焊出过符合标准的接头。

三、pWPS是什么？

在正式进行工艺评定之前，焊接工程师需要先编制一份 pWPS（preliminary Welding Procedure Specification），即预焊接工艺规程。

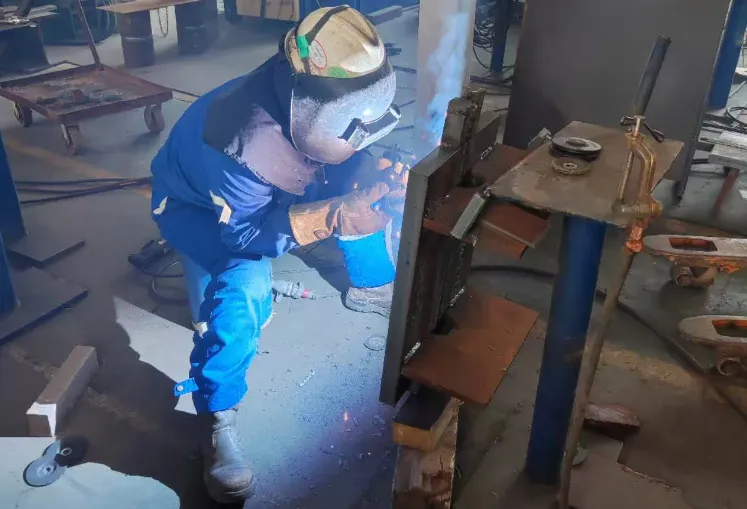

pWPS 是一份“假设性”的工艺参数草案。它基于标准推荐值、类似项目的成功经验、材料焊接性分析以及工程师的判断，预先设定一组预计可行的焊接参数（如母材牌号、焊材型号、预热温度、电流电压范围等）。随后，焊接人员按照这份 pWPS 施焊评定试板，完成所有检测和力学性能试验，最终验证这些参数是否真正合格。

四、pWPS 与 PQR 的关系：

没有 pWPS，就无法开始工艺评定。评定试板必须按照 pWPS 规定的参数进行焊接。说白了，pWPS是用于指导PQR试板焊接的工艺文件。

评定结束后，PQR 忠实记录实际执行的参数（可能与 pWPS 略有差异，比如实际电流微调了几安培）。如果试验结果合格，这些实际参数就成为 PQR 的有效数据。

如果试验不合格，工程师需要修改 pWPS（例如调整预热温度或降低焊接速度），重新评定直至合格。

在项目执行过程中，客户往往要求先提交 pWPS 作为技术评审的初始文件，以便在评定开始前确认工艺路线是否合理。如果 pWPS 中选用的焊材或热处理制度不符合项目规范，评定可能会被直接驳回，造成时间和成本浪费。

五、WPS是什么？

WPS（Welding Procedure Specification），即焊接工艺规程。它是一份用于指导实际操作的文件，明确规定了焊接生产中应遵循的参数和操作步骤。WPS是焊接施工的“操作说明书”。

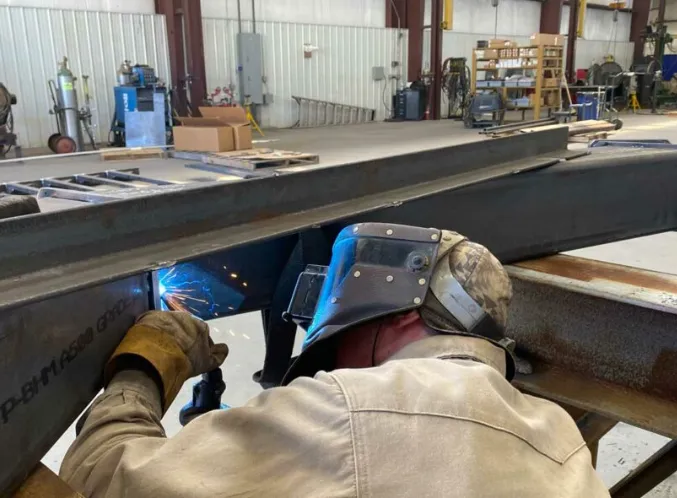

在车间或工地的现场，焊工拿到手的就是WPS，按照WPS中的各个参数进行焊接。焊接检验员和监理会随时抽查焊工是否严格按照WPS执行。如果实际参数偏离WPS规定范围，焊接接头就可能被判为不合格，甚至导致整条焊缝返修。

一份完整的WPS通常包含：

• 焊接方法；

• 接头设计及坡口尺寸；

• 母材与焊材/保护气体的匹配；

• 焊接位置（如平、横、立、仰等）；

• 焊接参数范围（电流、电压、速度、热输入等）；

• 预热及道间温度要求；

• 焊后热处理参数；

• 操作技巧及注意事项。

WPS的目的是确保生产焊接能够依据经过验证的工艺来执行，从而保证每一条焊缝的质量一致性。

六、pWPS、PQR与WPS的完整关系链

把这三份文件串联起来，就是焊接工艺从“设想”到“验证”再到“量产指导”的完整路径：

pWPS（草案） → 工艺评定试验 → PQR（记录证据） → 编制正式WPS（生产指导）

• pWPS 是起始点：它表达了“我计划这样焊”。

• PQR 是转折点：它证实“我实际这样焊，结果合格”。

• WPS 是终点（也是新起点）：它规定“生产中必须这样焊”，是所有焊工的作业准则。

简单记忆：先有 pWPS 去评定，评定合格记 PQR，依据 PQR 编 WPS，现场施工照 WPS。

在客户和第三方审核时，三份文件需要相互印证。例如，WPS 中规定的电流范围，必须能被 PQR 中的实际电流值所覆盖；而 PQR 中的实际参数，又必须符合原 pWPS 的设计思路（除非评定中发现问题并合理调整）。

七、客户索要WPS&PQR时的常见要求

结合行业经验，客户在审查这几份文件时通常关注以下要点：

• 标准适用性：项目合同引用的是ASME IX、AWS D1.1，还是ISO 15614？必须采用对应标准进行评定和编制。

• pWPS 的合理性：评定前提交的 pWPS 是否满足项目技术规范？焊材选择、预热要求是否合理？

• 母材覆盖范围：PQR评定的母材是否覆盖了实际使用的材料牌号和厚度范围？

• 焊材匹配：WPS中选用的焊材型号是否与PQR一致？

• 冲击韧性要求：石化和海工项目经常要求在低温（如-40℃或-46℃）下进行冲击试验。PQR中必须包含这些数据。

• 热处理记录：有热处理要求时，应该有热处理报告和自动记录曲线。

• 第三方见证：经常要求PQR评定过程有船级社或业主代表现场见证。

八、常见误区

误区一：直接拿 WPS 当 pWPS 去评定。

正解：pWPS 是草案，可以只给出一个目标参数；WPS 是成品，必须给出生产允许的范围。两者不能混用。

误区二：焊接试板的电参数超出pWPS中范围，要改pWPS。

正解：pWPS只是个参考，实际焊接后试验合格了，按照这个记录准备WPS即可，完全没必要再修改pWPS。除非试验失败了，查找原因后，修改pWPS再重新焊试板。

误区三：PQR 合格后，WPS 可以随意偏离 PQR 参数。

正解：WPS 的参数范围必须在 PQR 验证的范围之内，且遵守标准对覆盖范围的规定。

误区四：别人的 WPS+PQR 可以直接拿来用。

正解：除非按标准进行工艺评定转移并得到客户批准，否则必须用自己的评定文件。

九、如何正确编制这些文件以满足客户要求？

• 提前确认标准与规范：投标阶段就与客户明确采用哪一版标准。

• 先编制 pWPS，再行评定：pWPS 完成后提交客户或技术负责人预审，避免盲目评定。

• 严谨执行工艺评定：严格按照标准制作试板、取样、测试，保留完整记录。

• 编制 WPS 参数范围：基于 PQR 结果，合理设置范围。

• 文件审核与批准：WPS 需经焊接工程师编制、审核，并提交客户、监理或船级社批准。

• 动态管理：当工艺变更或出现大量缺陷时，复核 PQR 有效性。

十、写在最后

在装备制造业，尤其是石化和海工这样高风险、高标准的行业，pWPS、PQR 和 WPS 不是可有可无的“纸面文件”，而是工程质量的基石，更是客户信任的凭证。

• pWPS 体现了技术人员的预判能力；

• PQR 记录了试验验证的客观事实；

• WPS 规范了批量生产的统一行动。

三者环环相扣，让焊接作业从依赖老师傅“手感”的经验行为，转变为可追溯、可复现的科学管理。

下一次客户再向您索要焊接工艺文件时，请记住：他们不是要刁难您，而是要和您一起，为设备和人员的安全负责。把这份关系理清楚，把文件做扎实，项目之路就会顺畅得多。
