这个问题之所以容易混淆，是因为我们经常把两个概念放在了一起：

• Runtime State 存在哪里？
• Checkpoint 数据存在哪里？

实际上，这是两件不同的事情。

本文不从 Checkpoint 基础概念讲起，而是直接从Flink 1.20 源码出发，沿着DefaultOperatorStateBackend的 Snapshot 流程往下追，看看 Operator State 是如何从 JVM Heap 一路变成 Checkpoint 中的StateHandle的。

一、先搞清楚：Operator State 到底存在哪里？

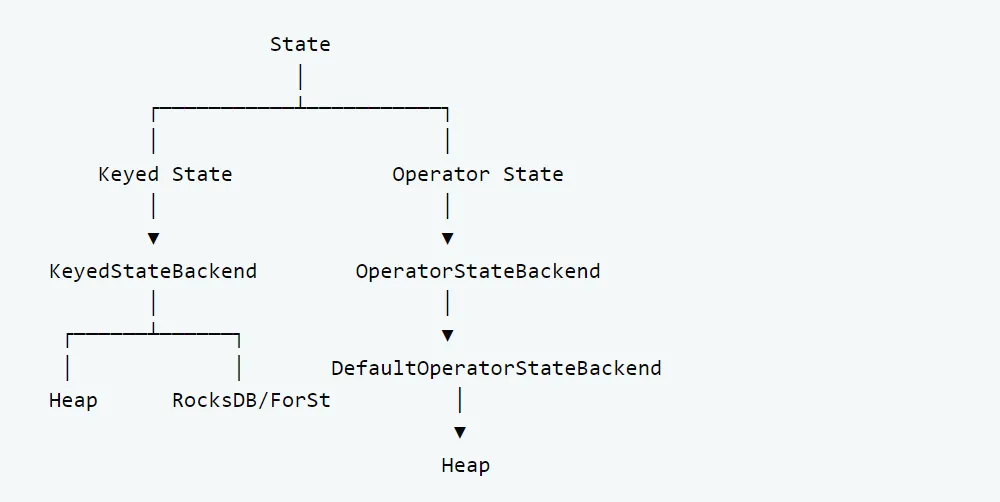

Flink 的 State 大体可以分为两类

Keyed State 和 Operator State 并不是同一个 Backend。

Keyed State 对应：KeyedStateBackend

而 Operator State 对应：OperatorStateBackend

在 Flink 1.20 中，Operator State 的默认实现是：DefaultOperatorStateBackend

它基于 JVM Heap 管理运行时的 Operator State。

所以，如果一个 Job 同时使用 RocksDB/ForSt 管理 Keyed State，那么运行时完全可能是

这并不矛盾。

但这里还有第二个问题：

既然 Operator State 在 Heap，那么 Checkpoint 是不是也在 Heap？

答案仍然是否定的。

因为State Backend 和 Checkpoint Storage 是两个不同的抽象。

可以简单理解为

所以 HDFS、S3、OSS 等描述的是Checkpoint Storage，而不是 Operator State Runtime Backend。

二、从snapshot()追进去：Checkpoint 到底做了什么？

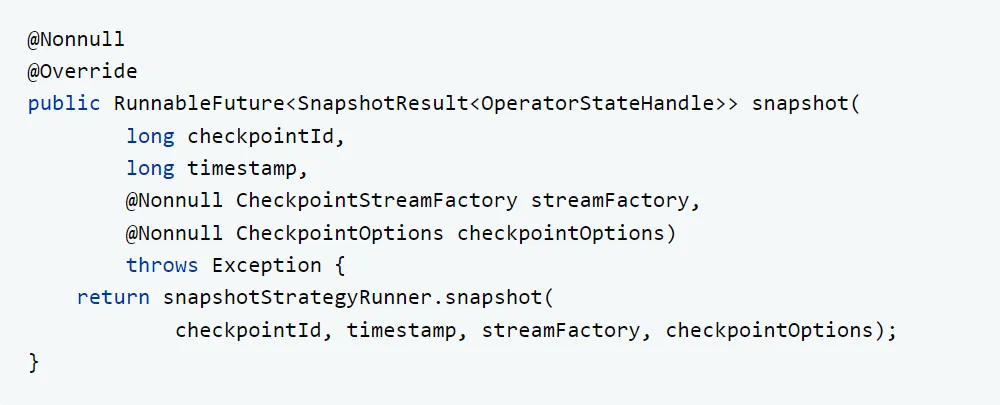

知道 Operator State 运行时由DefaultOperatorStateBackend管理之后，直接从它的snapshot()开始追

前者负责具体的 Snapshot 流程，后者则是 Runtime State 和 Checkpoint Storage 之间的重要桥梁。

继续往下看，可以看到 Snapshot 被拆成了同步准备和异步写出两个阶段

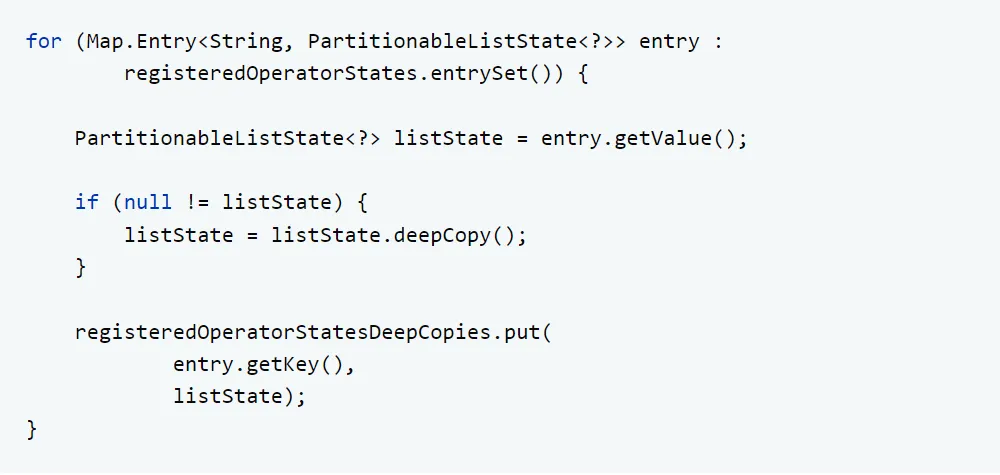

同步阶段：syncPrepareResources()中最关键的代码就是

Checkpoint 开始时，并不是立即把 Heap 中的 State 写到 HDFS/S3，而是先在 JVM 内存中创建一份 Snapshot Copy。

也就是

因为 Operator State 还在不断被 Operator 修改。

如果异步 Snapshot 线程直接读取运行中的 State，就可能出现

因此 Flink 先在同步阶段创建一份稳定的 Snapshot 数据，之后异步线程只读取这份 Copy。

三、deepCopy()到底复制了什么？

这里继续往PartitionableListState里面追。

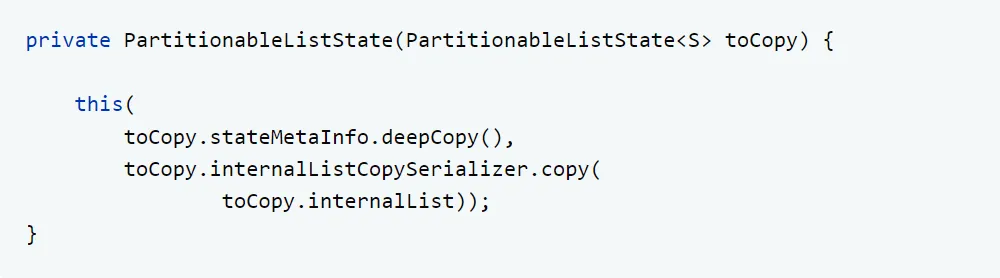

它的拷贝构造方法非常直接

第一部分：复制 State 元信息

复制的是 State 的元信息。

State 并不仅仅是一份数据，还需要知道对应的 State 名称、Serializer、Assignment Mode 等信息。

这些信息最终都会参与 Snapshot 和 Restore。

第二部分：复制 State 数据

更重要的是：

这里通过internalListCopySerializer对真正的数据进行 Copy。

因此：

所以deepCopy()并不是：

而是：

这也是理解 Flink Checkpoint 的一个关键点。

四、从 Heap 到 Checkpoint Storage：完整链路

有了 Snapshot Copy 之后，才进入真正的异步 Snapshot。

asyncSnapshot()中首先通过：CheckpointStreamFactory创建：CheckpointStateOutputStream

核心代码：

然后对前面准备好的 Snapshot Copy 进行写出：

这里的：value.write(...)

才是真正开始把 State 数据序列化到 Checkpoint Stream。

随后：

得到：StreamStateHandle

最后再包装成：

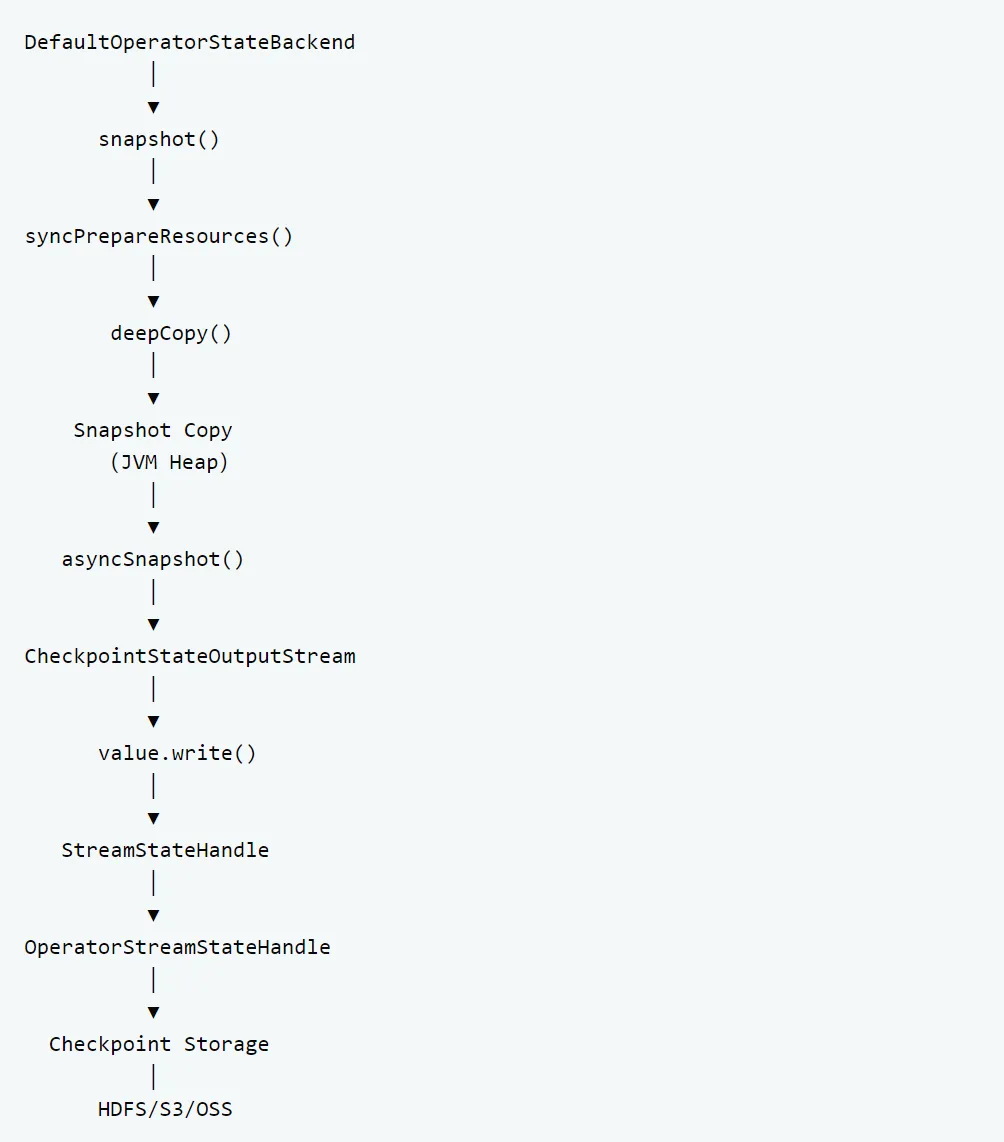

于是，完整链路就出来了：

这条链路非常重要。

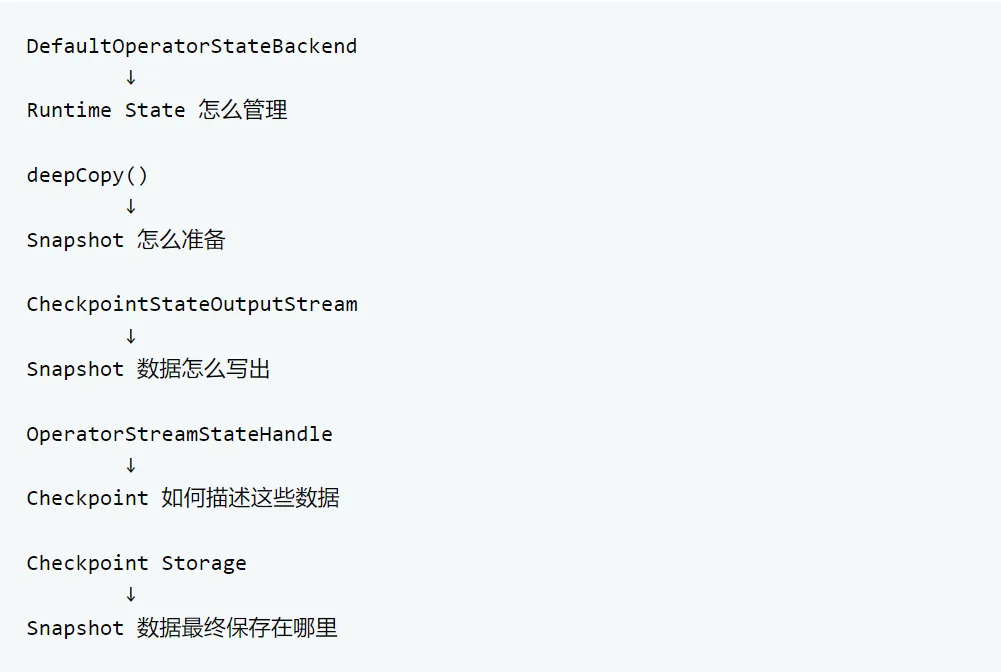

因为它把几个经常被混为一谈的概念彻底拆开了：

五、为什么还需要 partitionOffsets和 AssignmentMode？

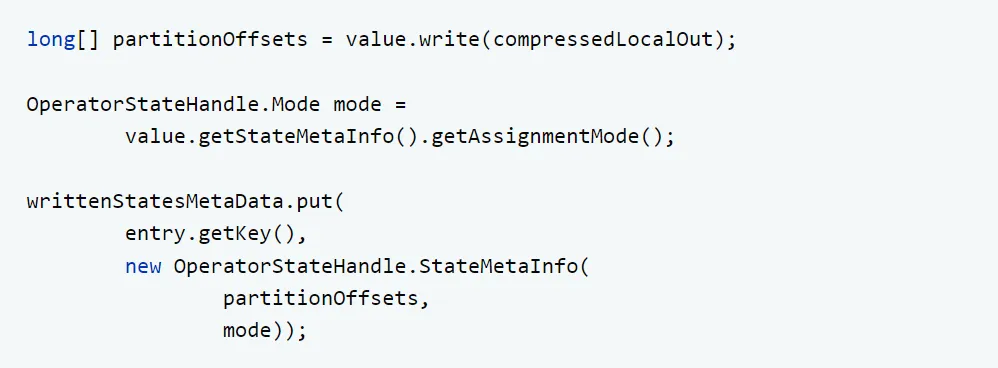

在asyncSnapshot()中还有一个容易被忽略的细节：

这里保存的不只是 State 数据本身，还保存了：

• Partition Offset
• Assignment Mode
• State Name
• State Metadata

原因在于 Operator State 和 Keyed State 的恢复模型不同。

Operator State 需要考虑 Operator Subtask 之间的重新分配。

例如：

恢复时可能变成：

此时不能简单地把原来的 State 原封不动地交给某一个 Subtask。

Flink 需要根据 Operator State 的 Assignment Mode 和 Partition 信息重新分配。

所以OperatorStreamStateHandle并不是简单的“文件句柄”，而是：

共同组成恢复 Operator State 所需的信息。

六、最后重新回答：Operator State 到底在哪里？

现在可以把最开始的问题完整回答了。

假设：

那么运行时：

Keyed State 可以由 RocksDB/ForSt 管理，而 Operator State 默认由 DefaultOperatorStateBackend基于 Heap 管理。

Checkpoint 时：

最后它们都可以进入：

因此：

RocksDB/ForSt 是 Runtime State 的存储实现，而 HDFS/S3/OSS 是 Checkpoint 数据的持久化位置。

Checkpoint 并不是简单地把 JVM Heap 中的 State 对象直接写到 HDFS，而是经历：

七、总结

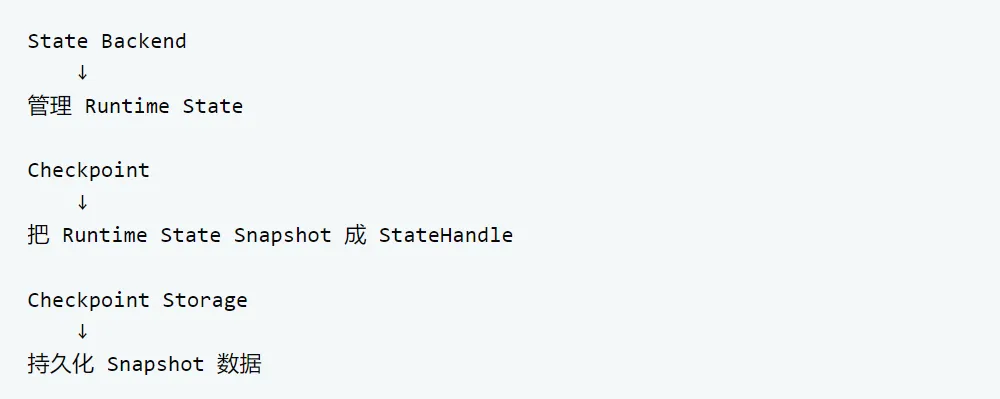

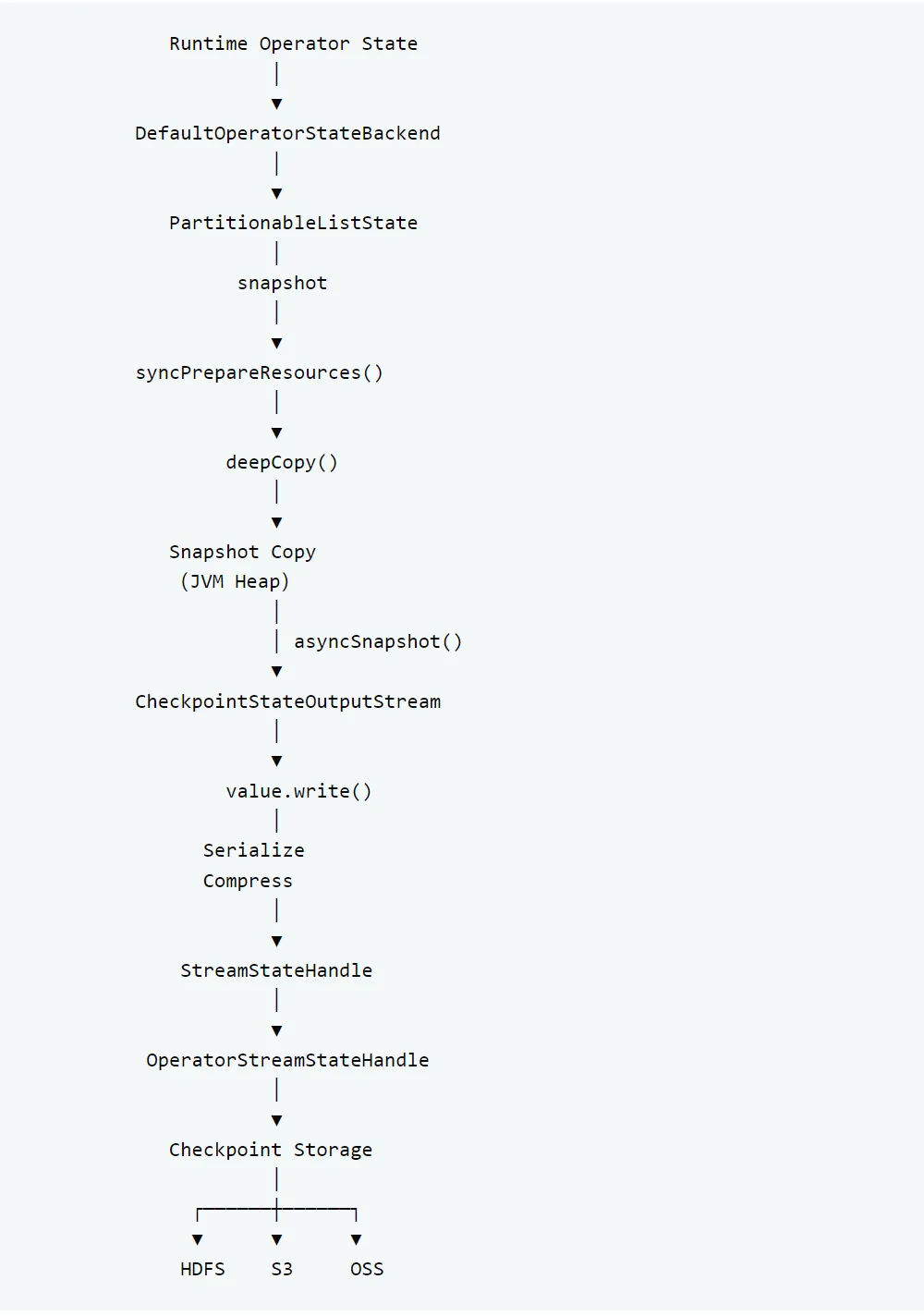

从 Flink 1.20 的源码一路追下来，Operator State 的 Checkpoint 流程可以浓缩成下面这张图：

其中最值得记住的是三个层次：

1. Runtime State: State Backend 负责管理。

Operator State 在 Flink 1.20 默认由：DefaultOperatorStateBackend

管理，运行时主要位于 JVM Heap。

2. Snapshot: Checkpoint 把 Runtime State 转换成可恢复的 Snapshot。

对于 Operator State，首先通过：deepCopy()准备一份稳定的 Snapshot Copy，然后异步进行序列化和写出。

3. Checkpoint Storage: 负责保存 Snapshot 数据。

最终形成：OperatorStreamStateHandle等 StateHandle，并由 Checkpoint Storage 持久化到 HDFS、S3、OSS 等外部存储。

所以一句话总结：

State Backend 决定 Runtime State 怎么管理，Checkpoint 决定 Runtime State 怎么 Snapshot，而 Checkpoint Storage 决定 Snapshot 数据最终保存在哪里。
