48 款盒型，Illustrator 里直接出刀线｜QCBOX 盒型库使用教程（包装设计师 / 印前制作）

封面

一句话：QCBOX 盒型库是一个 Illustrator 扩展面板 —— 选盒型、定尺寸、刀线直接进当前文档，矢量可编辑；批量出图与数码打样报价也在同一个面板里完成。

一、先说痛点：画刀线为什么费时间

做过包装的都知道，从"客户说要个 100×80×200 的双插盒"到"能拼版出片"，中间最耗时的是刀线：

QCBOX 盒型库解决的就是这三件事：参数化改尺寸、细节项可切换、出图即可报价。

二、它是什么

• 形态：Adobe Illustrator 的扩展面板（CEP 插件），Mac / Windows 同一份安装包，支持 Illustrator CC 2020 及以上；

• 出图方式：面板只负责界面与调用，刀线由服务端同一套引擎生成 —— 也就是说，同一个盒型同一套参数，网页版与插件出的刀线完全一致；

• 盒型库：48 款基础盒型（双插盒、扣底盒、挂钩盒、手提盒、手提袋、飞机盒、纸箱、异型盒等），线上陆续开放；这是基础版本，后续会无限迭代（新增盒型由服务端下发，多数情况无需升级插件）。

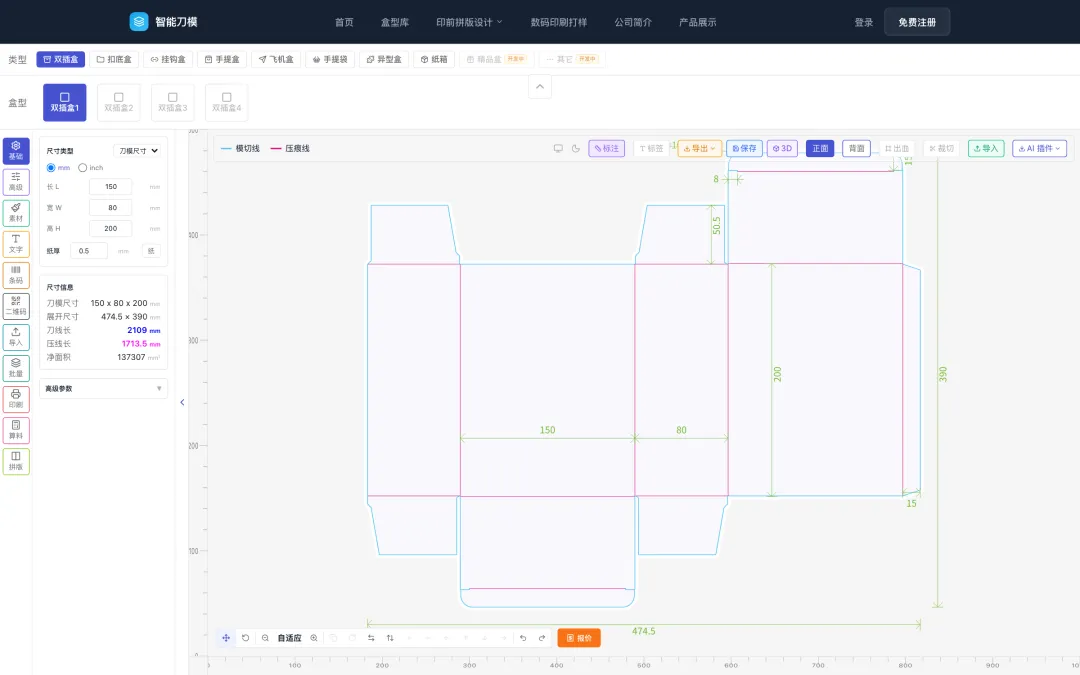

网页版刀线工作台

三、安装：三步（一次搞定）

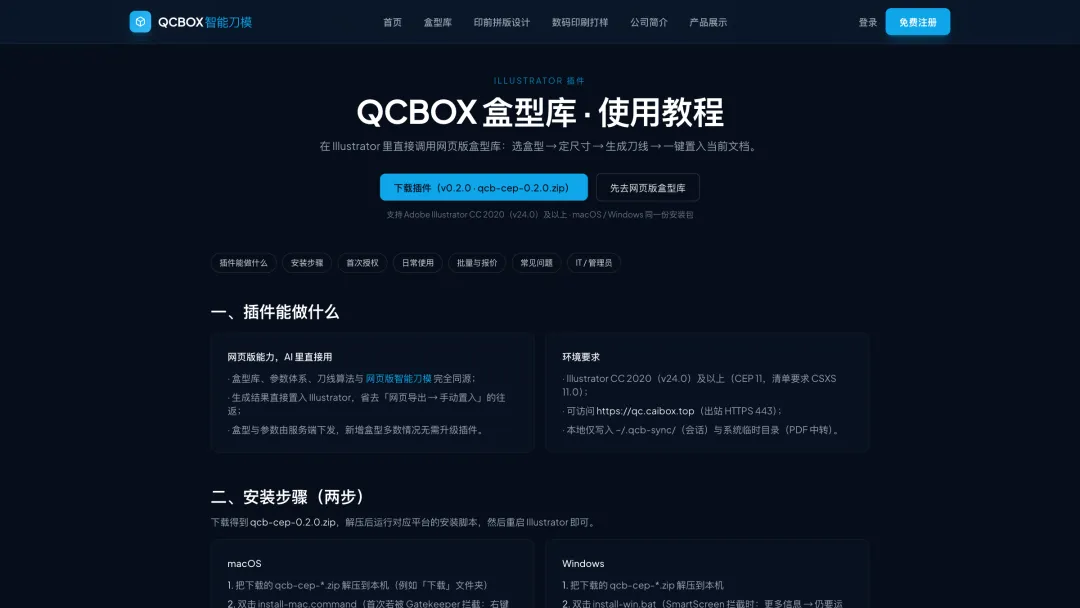

教程页

1. 打开网页版刀线工作台 → 右上工具栏 「AI 插件」→ 下载插件压缩包；

2. 解压后 双击安装脚本（macOS 双击 install-mac.command；Windows 双击 install-win.bat）。脚本会自动完成"允许未签名扩展 → 复制扩展 → 校验 → 检测 Illustrator"；

- 首次可能有一次系统安全提示（macOS 右键"打开"，Windows SmartScreen"仍要运行"）；

- 完全退出 Illustrator 后重新打开；

3. 菜单 窗口 → 扩展 → QCBOX 盒型库，首次点「登录 / 授权」，用网页账号确认一次即可（令牌自动续期）。

专业提示：企业环境若不允许"未签名扩展"，可改用签名包分发；教程页底部有 IT / 管理员说明。

四、使用方法：四步出刀线（图文）

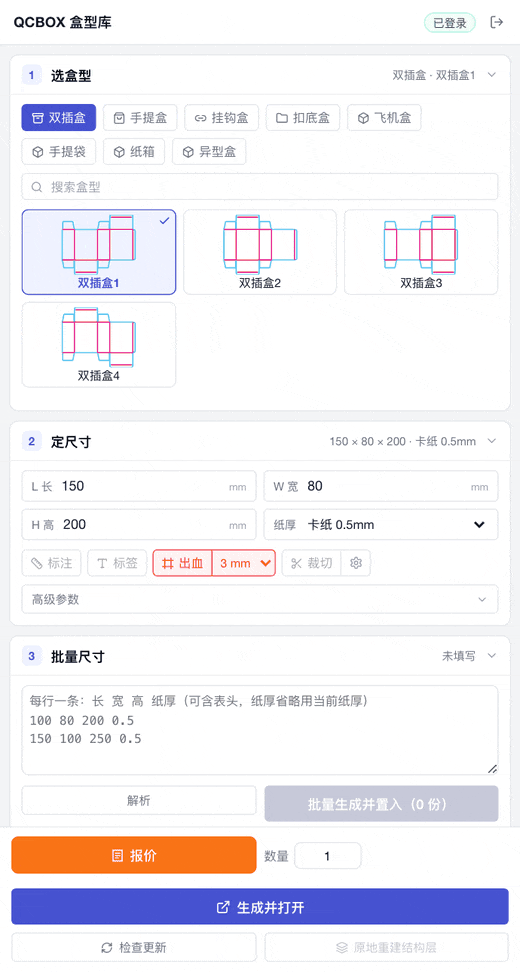

插件演示（选盒型 → 定尺寸 → 批量解析 → 数码打样报价）

第 1 步：选盒型

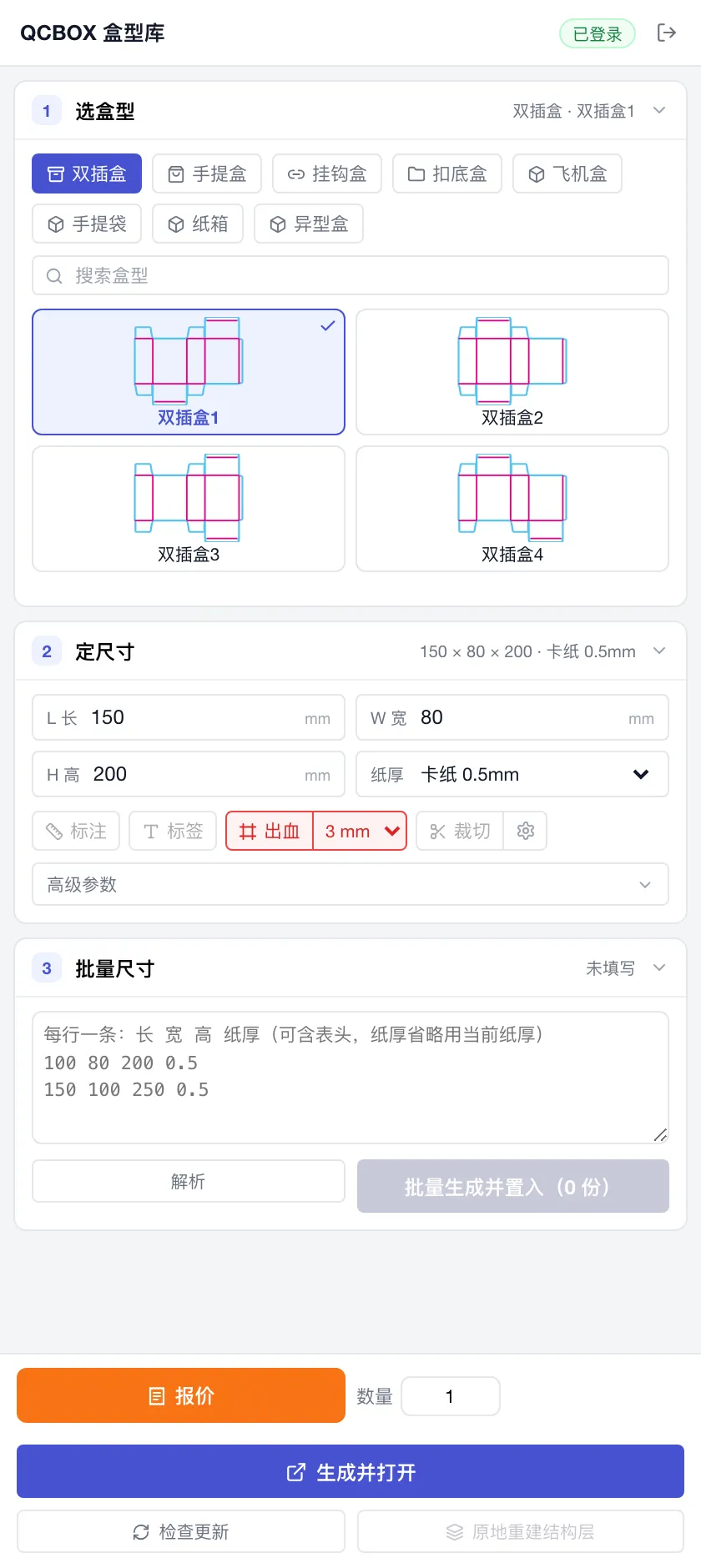

插件面板总览

面板第 1 步按分类筛选（双插盒 / 扣底盒 / 挂钩盒 / 手提盒 / 手提袋 / 飞机盒 / 纸箱 / 异型盒），每款盒型都有实际刀线缩略图——先看结构，再决定参数，比翻目录选型快得多。

第 2 步：定尺寸

输入 长 L / 宽 W / 高 H / 纸厚（纸厚直接影响折痕带、锁扣与出血的自动推导，请按实际用纸填写）；图标化的 标注 / 标签 / 出血 / 裁切标记开关与网页版一致，按需勾选。

第 3 步：细节参数（决定"像不像图纸"的地方）

点开「高级参数」，按盒型显示对应项，例如：

• 双插盒：上盖插舌 / 下盖插舌样式、锁扣样式（无 / 梯口 / 方口 / 圆头）、插舌样式（圆头 / 燕尾 / 安全插舌 2-3-4）、指甲位与直径、竖向锁扣（一扣到三扣、样式与插舌）；

• 扣底盒 / 自动扣底：中插凹口、锁扣与插舌组合；

• 挂钩盒：孔型（飞机孔 / 蝴蝶孔 / 三角孔 / 长圆孔 / 圆孔）与挂钩参数；

• 飞机盒：孔长 / 孔组 / 耳朵长度 / 对折厚度，以及安全缺口与自锁缺口样式。

所有"自动"项（如防尘翼高、安全插舌宽）会按当前尺寸与纸厚推导；批量出图时每一行都按自己的尺寸重新推导，不会出现"用了别人尺寸的参数"。

第 4 步：生成并置入当前文档

点「生成并打开」→ 刀线以 PDF 矢量置入，刀线与压线分层、专色定义，可直接在 Illustrator 里排版、拼版、加内容层。

五、进阶一：批量出图（同一盒型 × 多尺寸）

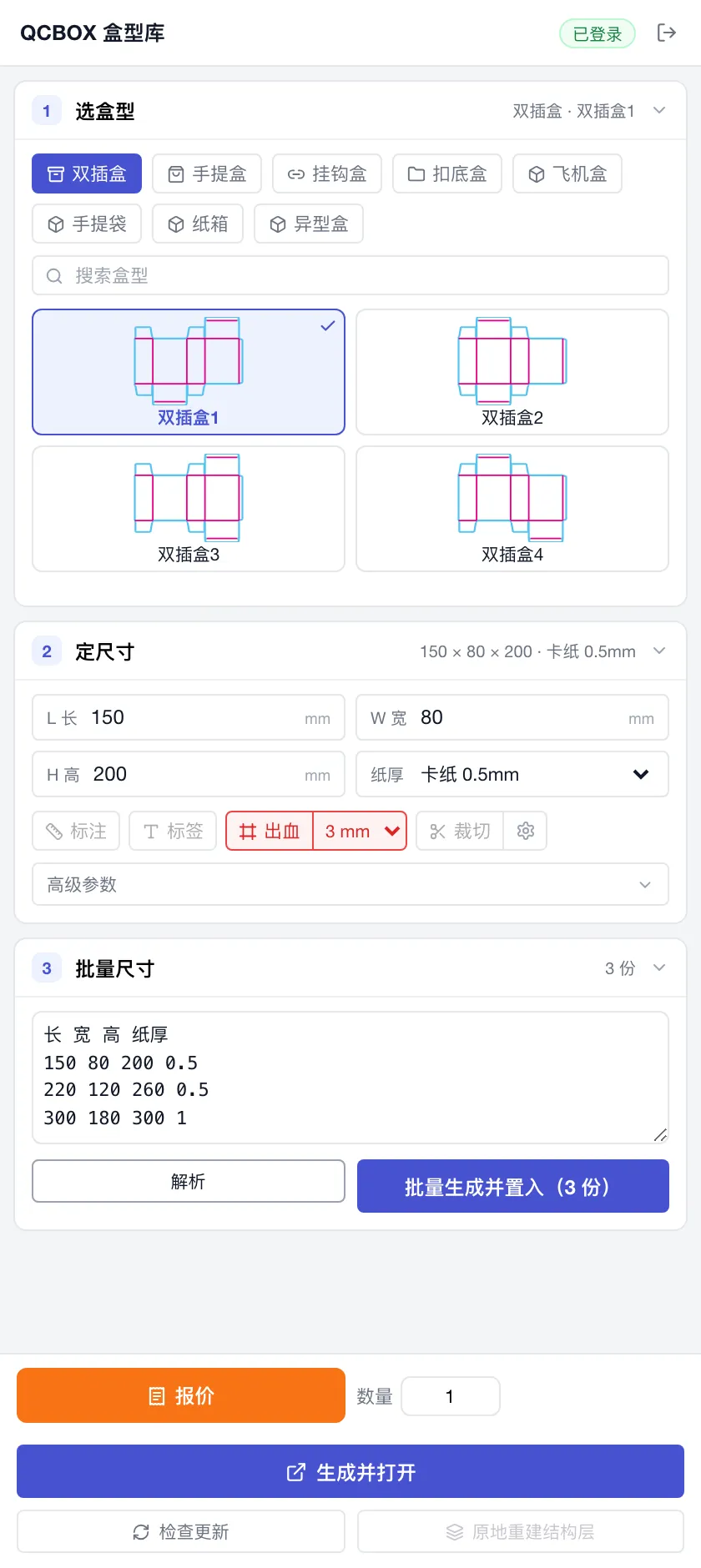

批量尺寸

面板第 3 步「批量尺寸」：粘贴多行（每行 长 宽 高 纸厚，可含表头，纸厚省略就用当前纸厚），点「解析」显示合法份数；再点「批量生成并置入」——逐份出图并依次排布到当前文档，最多 60 份，进度实时显示，单份失败不影响其它份。

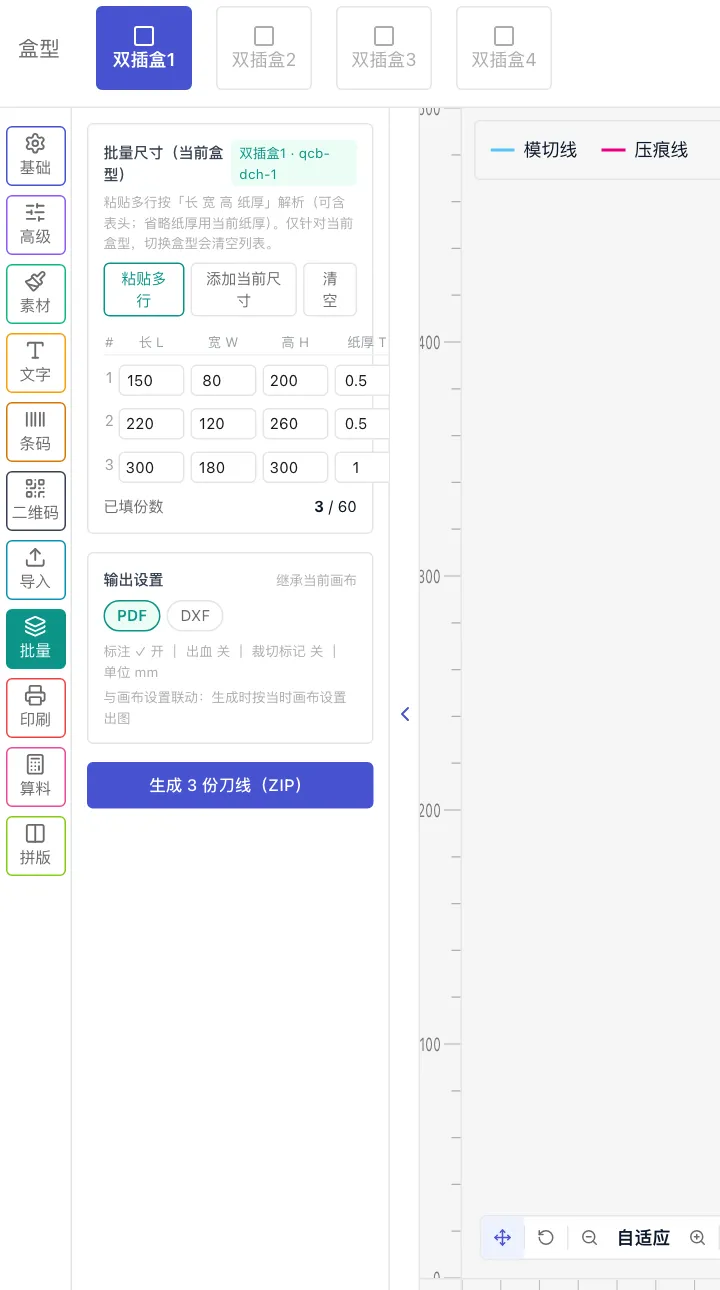

网页版批量面板

适合场景：一次打样多规格（同一盒型 3 个尺寸）、客户改尺寸后整批重出、拼版前先铺开对比。

六、进阶二：数码打样报价（带盒型与尺寸直达）

报价按钮

在面板底部输入数量，点「报价」：自动打开数码打样报价页，并带上 盒型识别 + 长宽高 + 纸厚 + 数量——插件端不用再手抄尺寸，报价页可直接微调后计价。

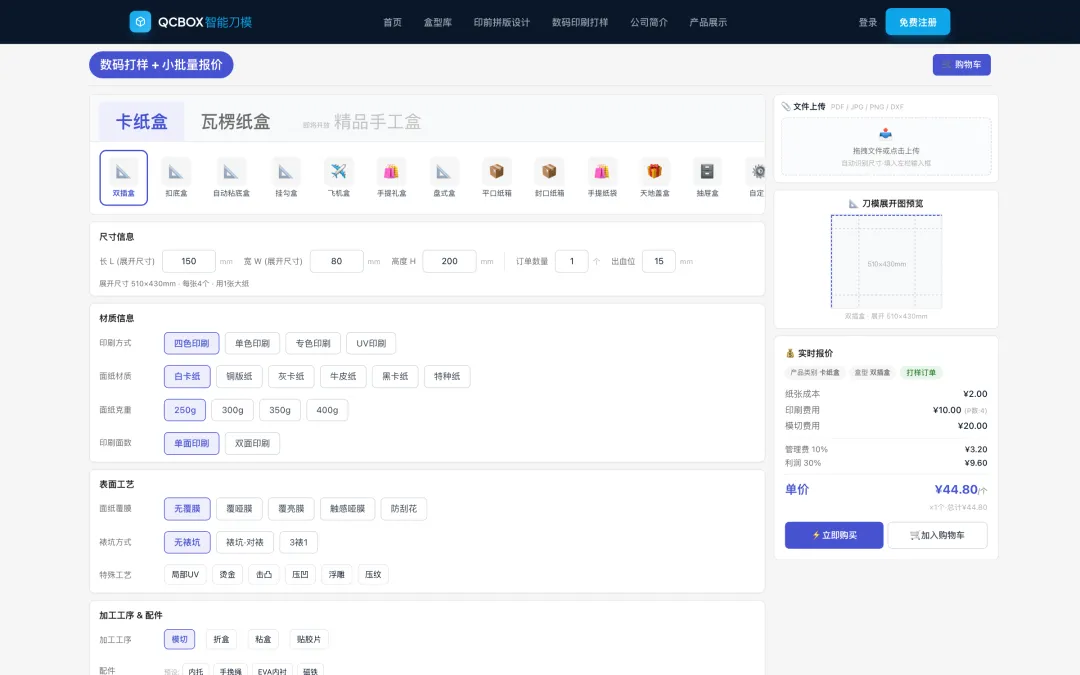

数码打样报价页

网页版工作台同样在左下工具条右侧提供该入口，两端口径一致。我们具备数码打样与小批量定制能力：报价确认后即可安排打样，刀线即用于生产。

七、专业应用：为什么印前会喜欢它

八、48 款基础盒型的组合能力

48 款是基础版本，而"基础"不等于少——每款盒型都带可切换的配件与样式。为避免夸大，按保守口径统计：

计数规则：① 一扣 / 二扣 / 三扣（锁扣数量）算 1 种样式；② 一锁 / 二锁 / 三锁（竖向锁扣数量）算 1 种样式；③ 选项里的"无"（不使用该配件）不计入变体；④ 不叠加尺寸与纸厚。

48 款基础盒型，叠加配件与样式组合，可演化出 数万款刀线变体。

九、怎么获取

1. 打开网页版刀线工作台，右上工具栏 「AI 插件」→ 下载；

2. 或直接访问插件教程页（安装 / 授权 / 常见问题 / 管理员说明都在里面）；

3. 公众号回复 「盒型库」，获取安装包与教程链接。

结尾 CTA

QCBOX 盒型库 · 48 款基础盒型，持续迭代 —— 你最想要哪款盒型？留言告诉我们，优先安排进盒型库。
