CAD随机颗粒插件2D
1 插件能做什么
CAD随机颗粒插件2D 是一款运行在 AutoCAD 上的颗粒随机投放工具。你只需告诉它「多大区域、投放哪些粒径、各占多少比例、想要多密」，它就会在图纸上自动画出互不重叠、间距可控、分布随机的颗粒集合，并按级配自动分层管理。
三种颗粒形状
圆形（Circle）、多边形（随机凸多边形）、正多边形（等边规则形状），可任意混合投放。
级配式投放
按「粒径区间 + 占比」逐条配置，程序按目标填充率自动反推每一档应投放的颗数。
间距严格保证
任意两颗粒之间、颗粒与区域边界之间，净距都不小于你设定的最小间距。
内外两层
可生成"颗粒本体 + 向内偏移的界面层"双轮廓，常用于界面过渡区（ITZ）建模。
投放优化
默认按大粒径优先投放，小颗粒自动填充剩余空隙，显著提高可达填充率。
自动分层
每一条级配独占一个 CAD 图层，自动命名与配色，可随时按图层单独显示、统计或删除。
典型用途：混凝土/沥青细观骨料模型、土体与砂石颗粒模型、随机多孔介质、材料代表性体积单元（RVE）几何建模，以及任何需要"在矩形区域内随机摆满一堆互不重叠形状"的绘图场景。
2 运行环境与文件清单
CAD随机颗粒插件2D.exe 即可（打包版，约 30 MB） |
交付文件清单
CAD随机颗粒插件2D.exe | |
AF_CadParticle2D.afreg | 许可证文件 |
assets/ | |
config_example.json |
注意：许可证文件 AF_CadParticle2D.afreg 与主程序必须位于同一个文件夹内，否则会被判定为未注册（测试模式）。
3 安装与启动
- 复制文件夹。
把插件整个文件夹复制到本机任意位置（建议放在非系统盘，如 D:\CAD插件\；路径请尽量使用英文，避免权限问题）。 - 放好许可证。
确认 AF_CadParticle2D.afreg与CAD随机颗粒插件2D.exe在同一目录。 - 先启动 AutoCAD。
打开 AutoCAD 2020 及以上版本，新建或打开一张图纸（插件会画在当前活动图纸上）。 - 启动插件。
双击 CAD随机颗粒插件2D.exe。 - 确认标题栏。
正常注册时标题为「CAD随机颗粒插件2D V1.0 渊鱼科技」；若出现「（测试模式）」字样，请转到第 4 章完成注册。
为什么要先开 AutoCAD？插件通过接口与 AutoCAD 通信，AutoCAD 必须处于运行状态才能连接。若 AutoCAD 正处于某个对话框（如"选项""打印"窗口）未关闭，连接也会失败，请先关闭这些对话框。
4 注册与激活
插件采用一机一码授权：许可证与电脑硬件绑定，换电脑需要重新购买。
4.1 判断是否已注册
- 已注册：
窗口标题为「CAD随机颗粒插件2D V1.0 渊鱼科技」，可自由使用全部参数。 - 未注册（测试模式）：
标题带「（测试模式）」，点击运行时会弹出序列号窗口，且只能按内置默认参数试投放一小片区域，界面上的参数不会生效。
4.2 新电脑如何获取许可证
在插件菜单点击 帮助 → 注册。 弹出窗口中显示本机的序列号（形如 @z53...），点击「复制序列号」。把序列号发送给渊鱼科技（QQ：1135122921 微信：AbyssFish_LJR）。 收到回传的许可证文件 AF_CadParticle2D.afreg后，把它放进主程序所在文件夹，重启插件即可。
小提示：插件在启动时和每次点击运行时都会自动复检许可证，放好文件后无需重装程序，重启即生效。
更换电脑后硬件序列号发生变化，需要重新购买获取许可证。
5 界面总览
插件采用单页布局，所有参数在一个窗口内完成设置，无需切换标签页。

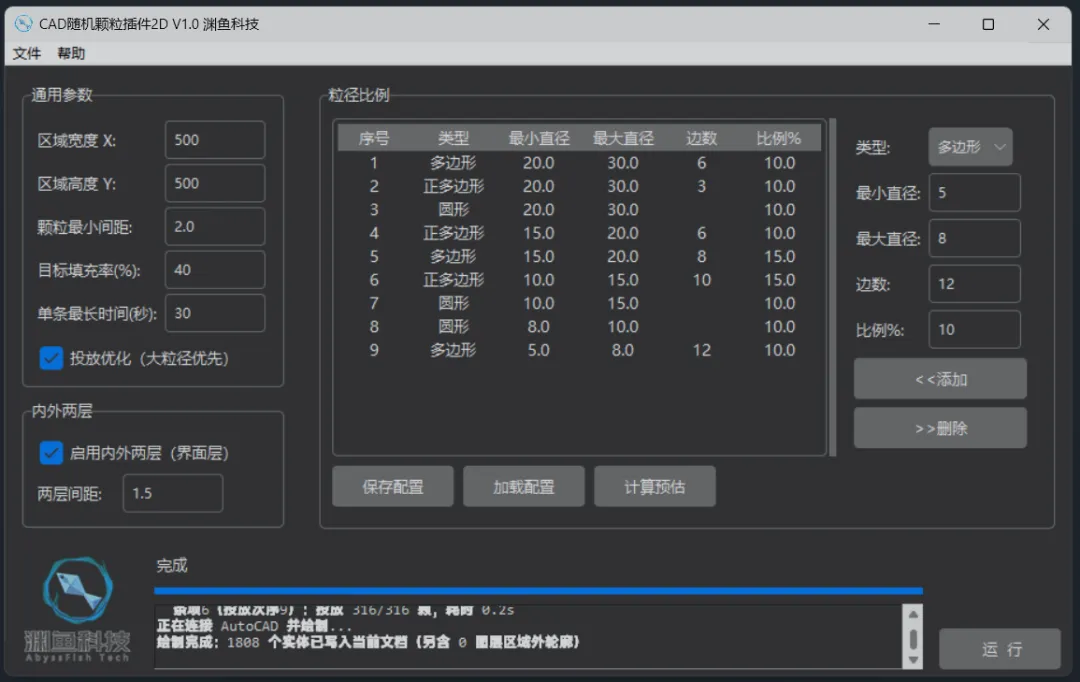

1通用参数：区域尺寸、间距、填充率、投放优化2内外两层：双层轮廓开关与层间距3粒径比例表：已添加的级配条项列表4条项输入区：类型 / 粒径 / 边数 / 比例5配置与预估：保存、加载、计算预估6运行区：进度条、日志、运行按钮7菜单栏：文件（退出）、帮助（注册 / 联系 / 关于）
6 全部参数详解
6.1 通用参数（左栏上方）
| 默认勾选 | |
6.2 内外两层（左栏下方）
说明：不启用两层时，每个颗粒只画外层一个轮廓，图层也只有 *_OUTER。
6.3 粒径比例表（右栏）
右栏表格的每一行代表一档级配，也是 CAD 中的一个独立图层。列含义如下：
6.4 三种类型的区别
circle | |||
polygon | |||
regular |
7 快速上手：7 步完成第一次投放
下面用一套完整示例带你走一遍：在 200 × 200 的方形区域内，投放两档圆形 + 一档多边形 + 一档正五边形，目标填充率 30%，启用内外两层。
- 准备图纸。
打开 AutoCAD，新建一张空白图纸（插件会画在当前图纸上，建议用空图，避免与已有图元混在一起）。 - 启动插件
：双击 CAD随机颗粒插件2D.exe，确认标题栏没有「（测试模式）」。 - 填通用参数（左栏）
：区域宽度 X = 200，区域高度 Y =200，颗粒最小间距 =2，目标填充率 =30，单条最长时间 =30（秒），保持「投放优化」勾选。 - 启用两层（左栏下方）
：勾选「启用内外两层（界面层）」，两层间距填 1.5。 - 添加粒径比例（右栏）
：在右上方输入区依次填写并点「<<添加」：① 类型=圆形，最小 5，最大 10，比例 10② 类型=圆形，最小 10，最大 18，比例 10③ 类型=多边形，边数 6，最小 8，最大 15，比例 20④ 类型=正多边形，边数 5，最小 10，最大 18，比例 20 - （可选）点「计算预估」
，界面会显示「预估合计约 N 颗」。若提示「目标偏高可能超时」，说明填充率设得太高，可适当下调。 - 点击右下角「运 行」

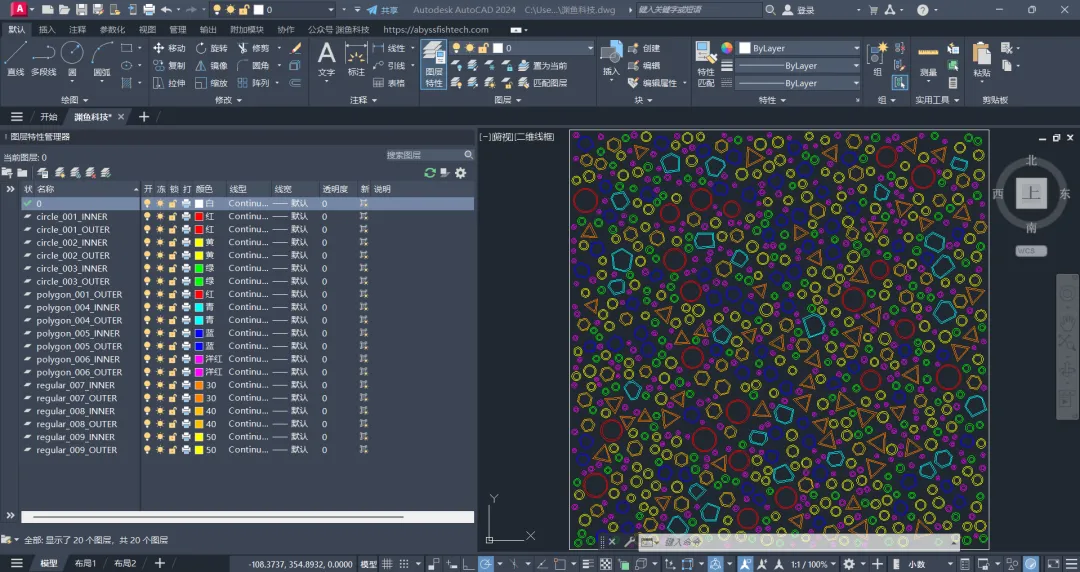

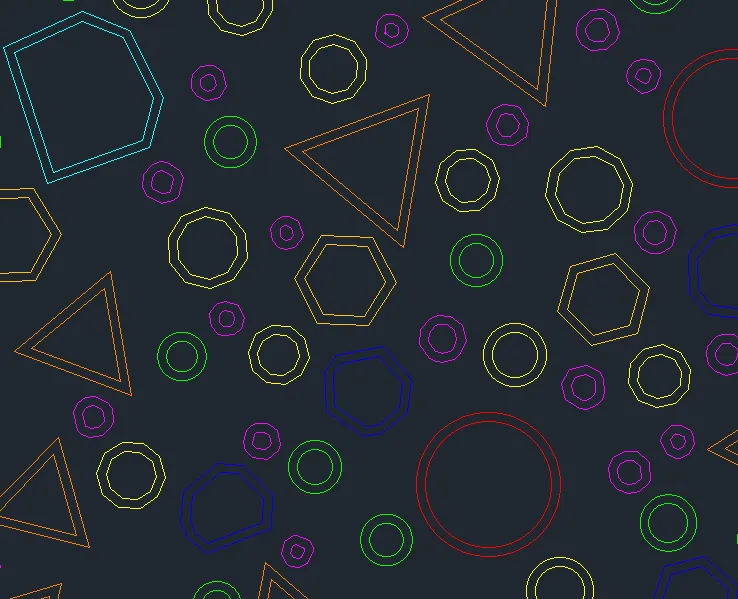

：按钮变为「运行中...」，进度条与日志实时刷新；完成后弹出提示框显示颗数与实际填充率，AutoCAD 自动缩放显示全部颗粒。请在 AutoCAD 中查看结果。
快捷方式：直接点「加载配置」，选择交付包里的 config_example.json，即可一次性载入一套示例参数（区域 500×500、填充率 40%），再按需修改。
8 结果解读：日志、图层与填充率
8.1 运行日志逐行说明
======================================================== 开始投放：区域 200×200（左下角 0,0），投放优化：开（大粒径优先）， 目标填充率 30%，最小间距 2.00 生成完成：312 颗，实际填充率 28.7%（目标 30%） 条项1（投放次序3）：投放 60/60 颗，耗时 0.8s 条项2（投放次序1）：投放 45/45 颗，耗时 0.6s 条项3（投放次序2）：投放 118/118 颗，耗时 3.2s 正在连接 AutoCAD 并绘制... 绘制完成：624 个实体已写入当前文档（另含 0 图层区域外轮廓）- 条项 N
：粒径表中的第 N 行（图层编号按此顺序）；投放次序 M：实际投放的先后（开启优化时二者通常不同）。 - 投放 60/60 颗
：目标 60 颗、实际成功 60 颗。若前者大于后者并出现「（超时终止）」，说明该档在设定时间内没能放够——通常是填充率目标过高或粒径太大放不下，可降低目标填充率或增大「单条最长时间」。 - 绘制完成：N 个实体
：启用两层时约为颗数的 2 倍（部分颗粒内层退化时略少），另加 1 条 0 图层区域外轮廓。
8.2 图层命名规则
每一档级配在 CAD 中独占一个图层，内外两层再各自分开，命名格式为：
circle_001_OUTERcircle_001_INNER | |
circle_002_OUTER | |
polygon_003_OUTER | |
regular_004_OUTER | |
0 |
实用技巧：在 AutoCAD 图层管理器中，可以单独关闭/冻结某一档图层来做统计或分层出图；同一档的内外两层颜色相同，颜色按档位序号循环分配。
8.3 实际填充率为什么低于目标？
随机顺序投放存在天然的堆积极限：二维随机圆形/凸多边形的实际可达填充率通常在 50%~55% 左右。因此：
目标 ≤ 45%：一般都能完成，实际值接近目标； 目标 45%~55%：部分档位可能超时终止，实际值略低于目标； 目标 > 55%：大量重试，耗时长且难以达到，不建议。
最终实际填充率会在日志和完成弹窗中如实显示，请以此为准。
9 配置的保存与加载
- 保存配置
：设置好参数后点「保存配置」，存为 .json文件，下次直接加载即可复现同一套级配。 - 加载配置
：点「加载配置」选择 JSON 文件，界面参数与粒径表会一次性回填。 配置文件是纯文本，可用记事本编辑（注意保持 JSON 格式与英文标点）。
{ "region": { "xmin": 0, "ymin": 0, "xmax": 500, "ymax": 500 }, "min_gap": 2.0, "optimize_order": true, "target_fill_ratio": 0.40, "per_band_time_limit_sec": 30, "two_layer": { "enabled": true, "layer_gap": 1.5 }, "circle_bands": [ { "dmin": 5, "dmax": 10, "ratio": 10 }, { "dmin": 10, "dmax": 18, "ratio": 10 } ], "polygon_bands": [ { "sides": 6, "dmin": 8, "dmax": 15, "ratio": 20 } ], "regular_bands": [ { "sides": 5, "dmin": 10, "dmax": 18, "ratio": 20 } ] }字段说明：region 记录左下角与右上角坐标（界面只输入宽高，左下角固定 0,0）；target_fill_ratio 为小数（0.40 即 40%）；三种类型分别放在 circle_bands、polygon_bands、regular_bands。
10 参数经验值与调优技巧
关于耗时：颗粒是逐个通过 AutoCAD 接口绘制的，数百颗约需数十秒，数千颗可能需要几分钟，属正常现象。绘制期间请不要在 AutoCAD 中执行其他命令，否则可能出现"被呼叫方拒绝接收呼叫"的等待（也可能报错）。
11 常见问题与解决办法
AF_CadParticle2D.afreg 与 CAD随机颗粒插件2D.exe 同目录，若仍不行请按第 4 章重新获取 | |
12 技术支持与版权
渊鱼科技 AbyssFishTech
QQ：1135122921 | 微信：AbyssFish_LJR官网：abyssfishtech.com | 公众号 / 淘宝：渊鱼科技
遇到使用问题、需要定制功能或批量授权，请通过上面任一方式联系，反馈时请附上插件界面截图与运行日志，便于快速定位。
