8百胜三代机芯道闸安装3代编码器限位调试教程

注意：调试前必须先安装好道闸杆

一、三点一线调试：

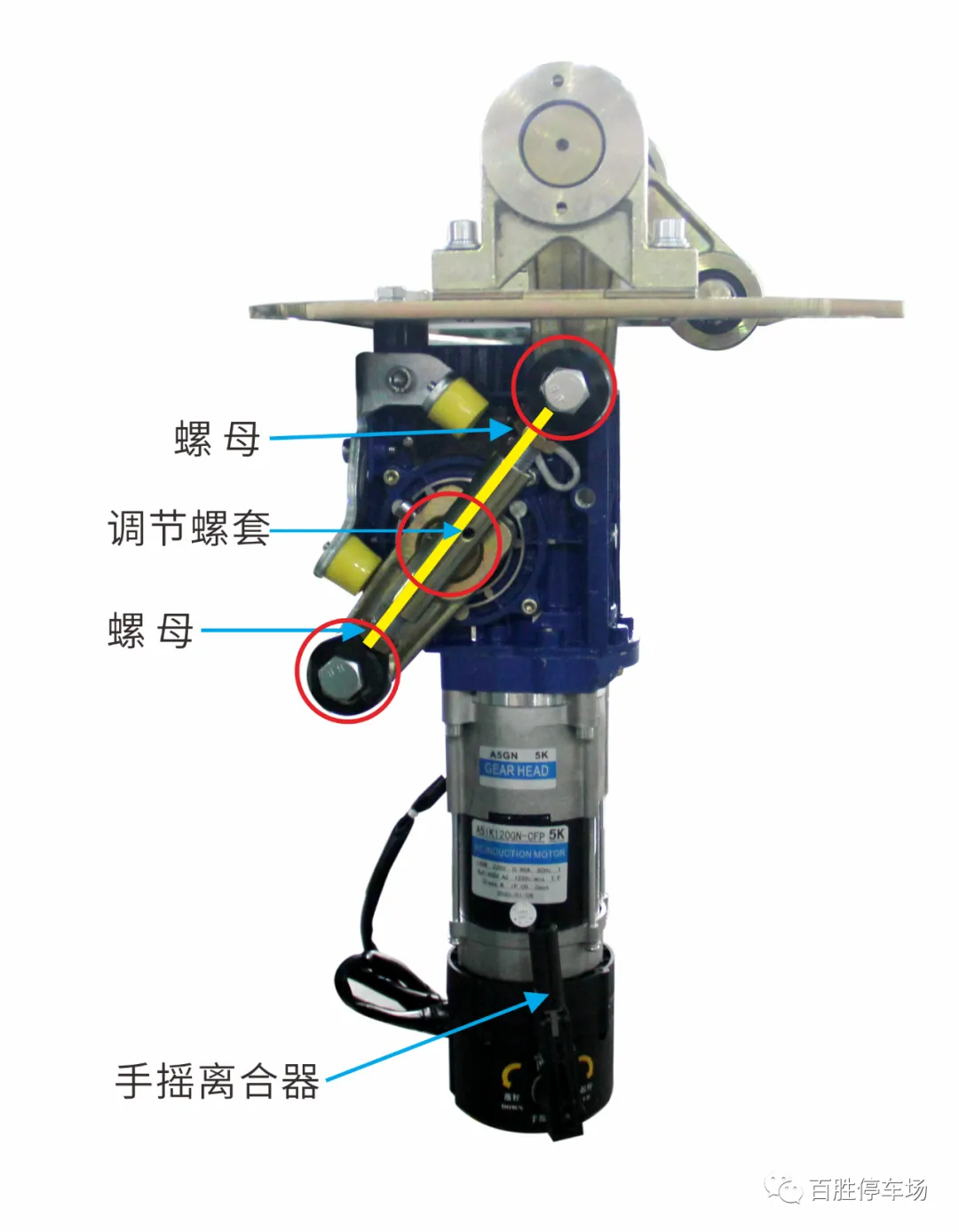

如上图所示：

1，手摇离合，调整上图红色圆圈标识的三点位置。使红色圆圈标示的三点成一条线位置即与图中的黄色线重合。

2，在保证三点一线的基础上，旋转调节螺套，使杆子达到竖直位置即可。

3，把调节螺套的上下两个紧固螺母拧紧即可。

二、3代机芯道闸三点一线调试视频教程：

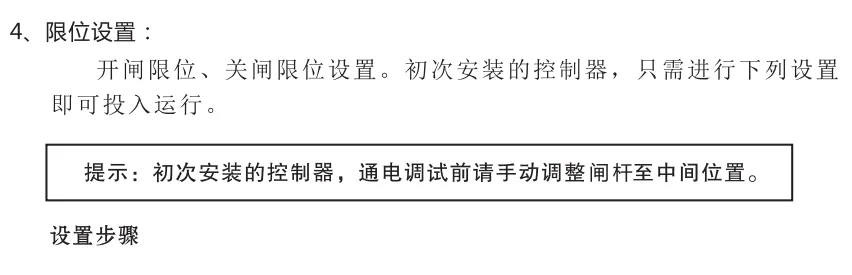

三、限位盘调试操作步骤：

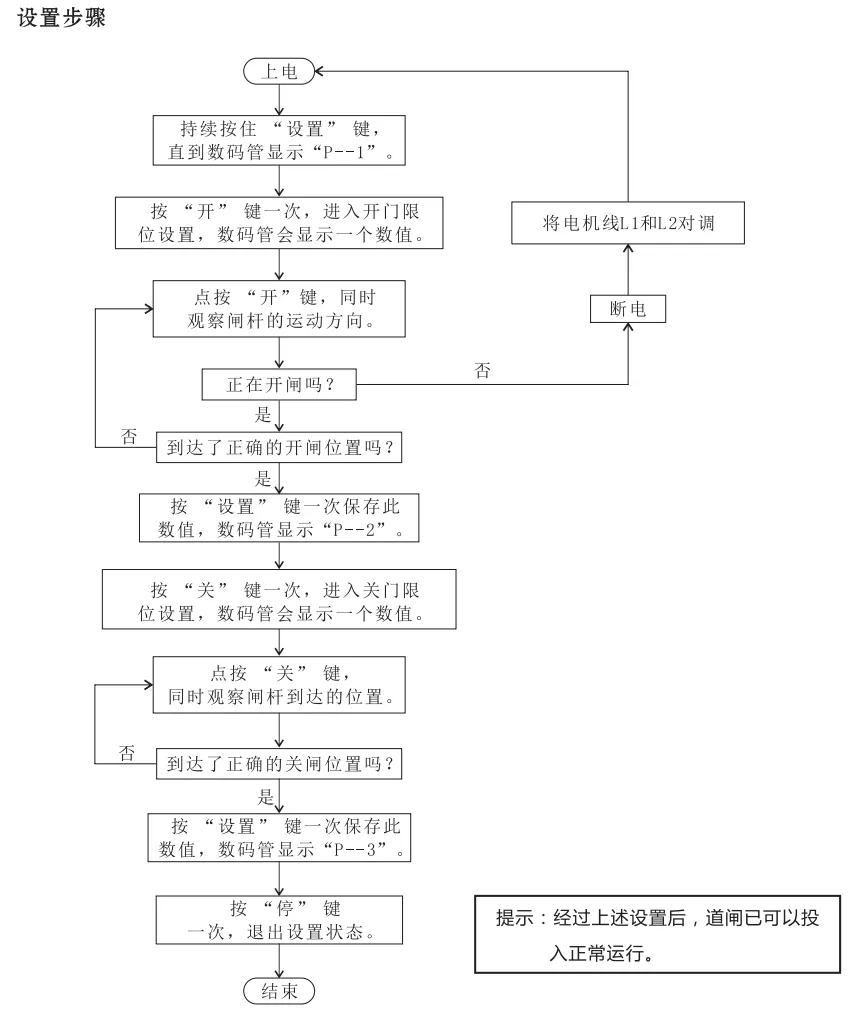

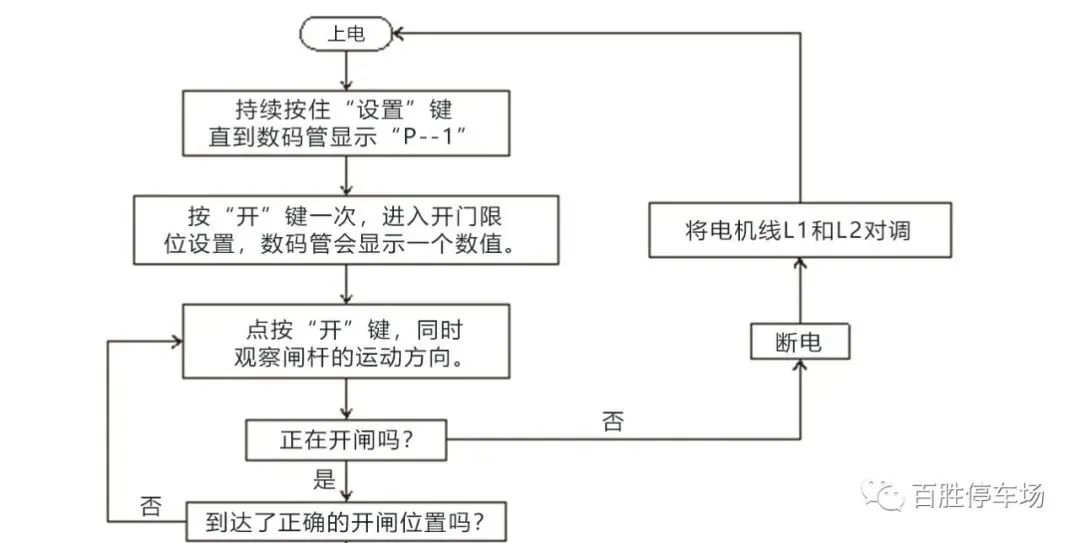

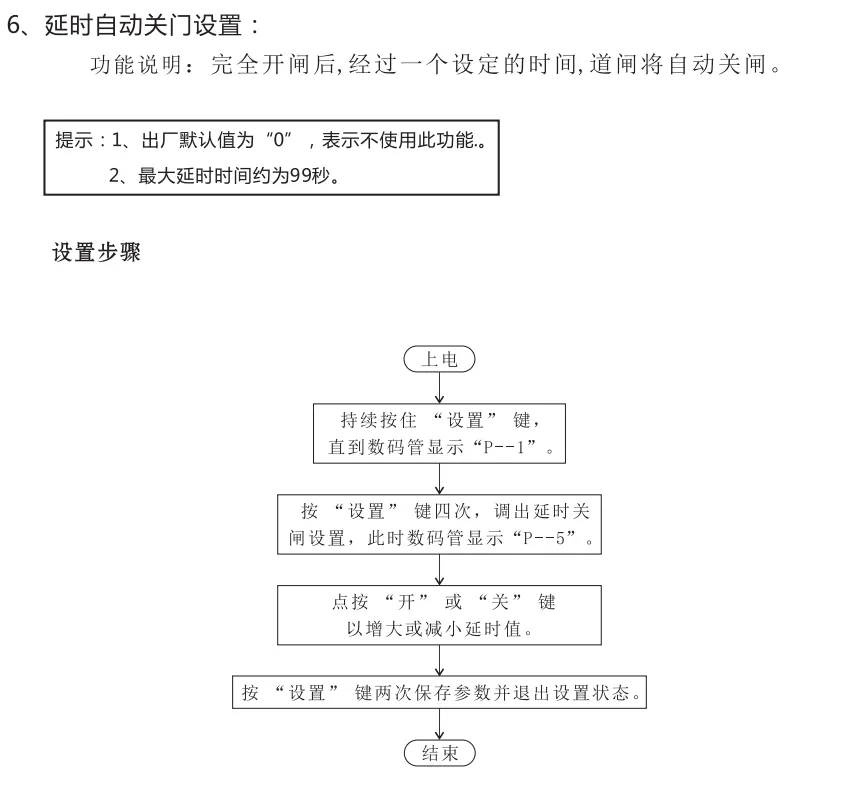

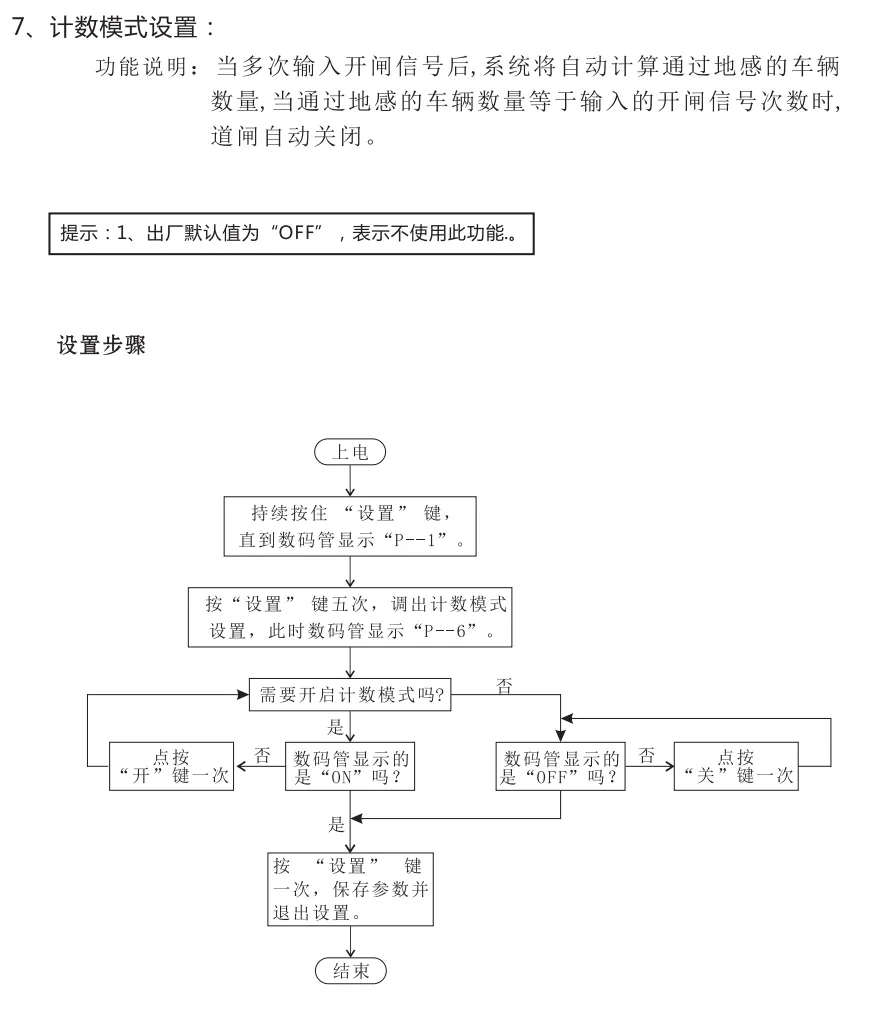

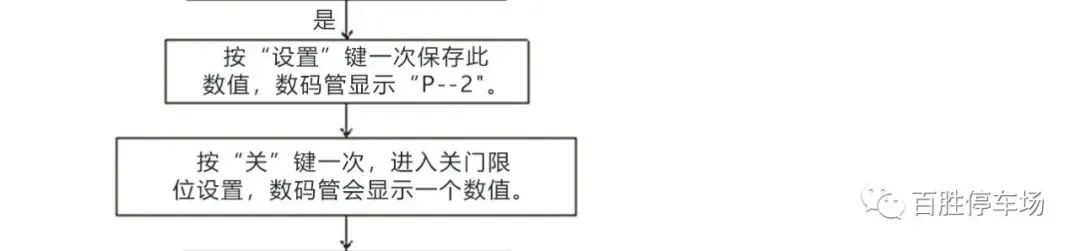

1、设置步骤：

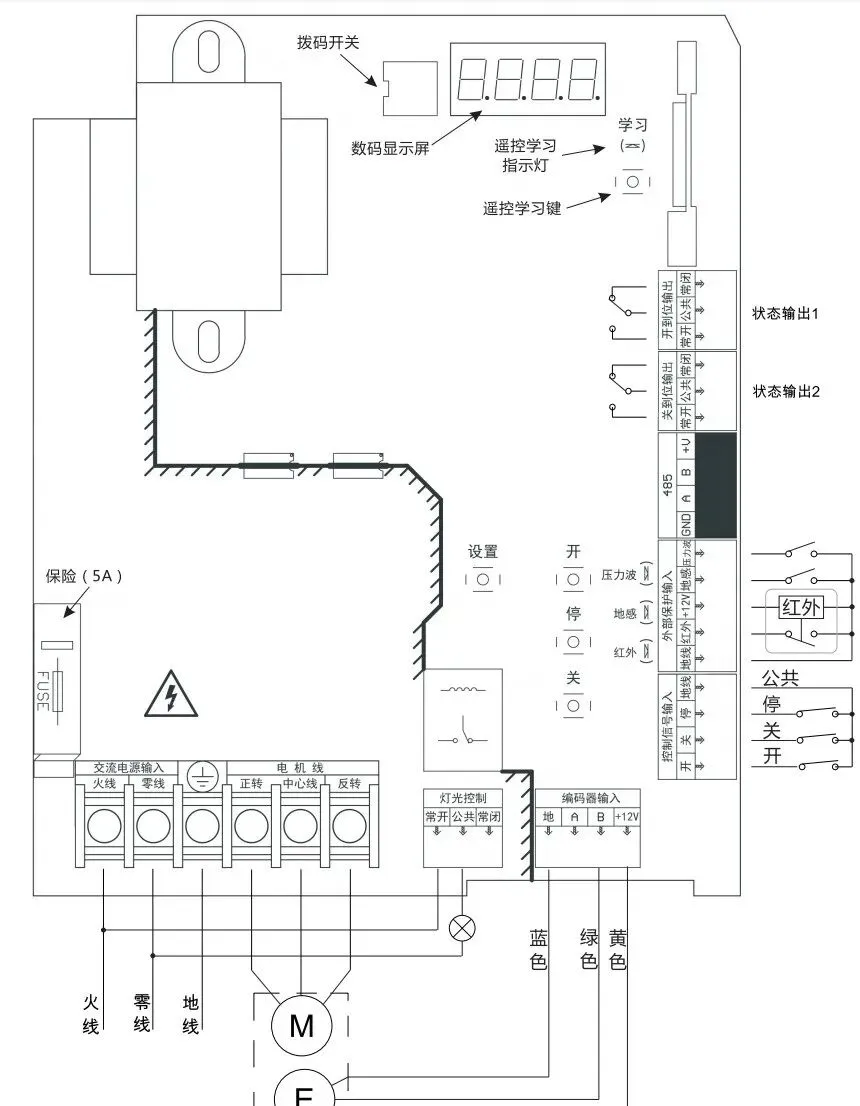

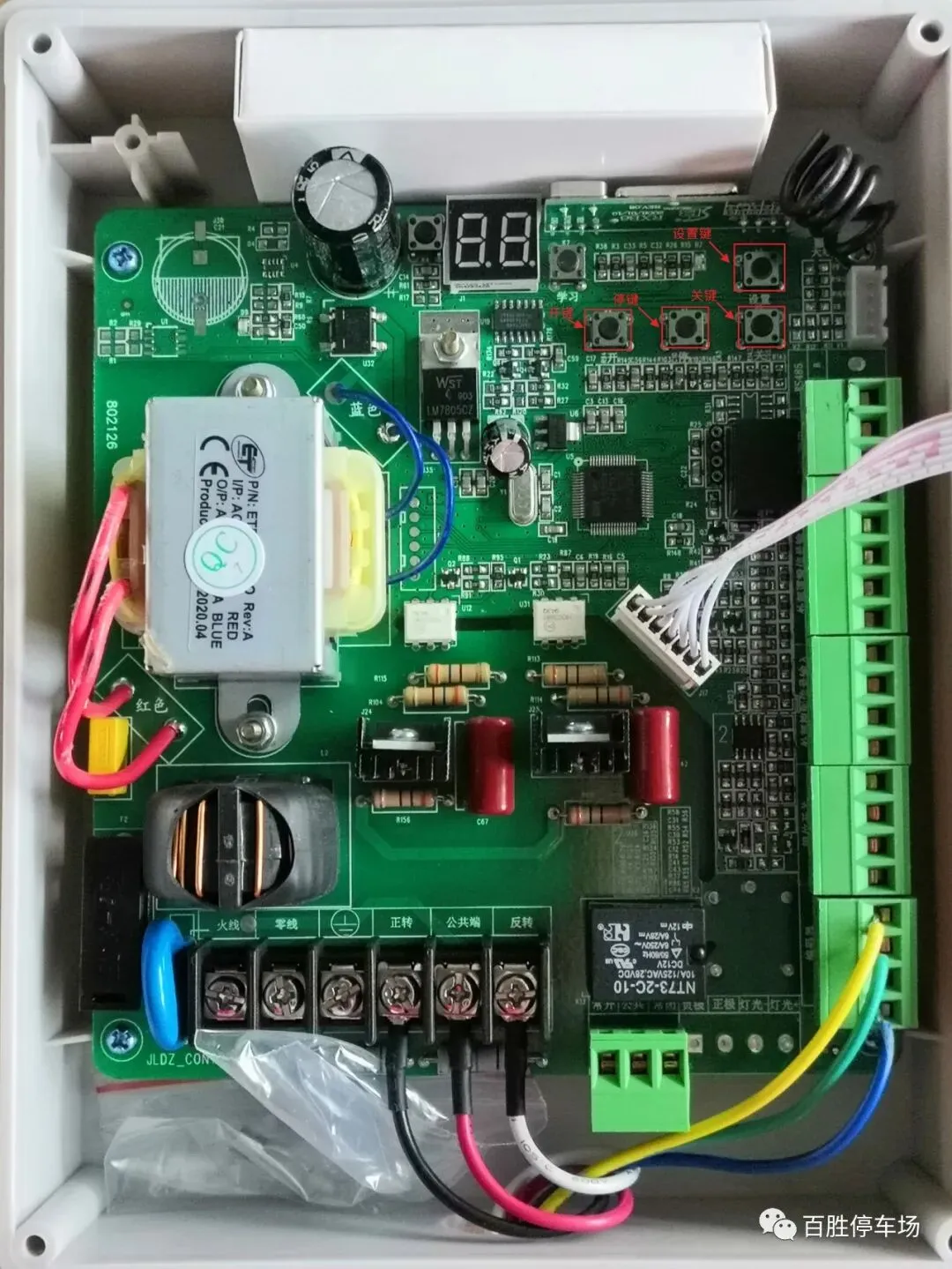

2、三代道闸控制器示意图

三、限位盘调试视频操作步骤

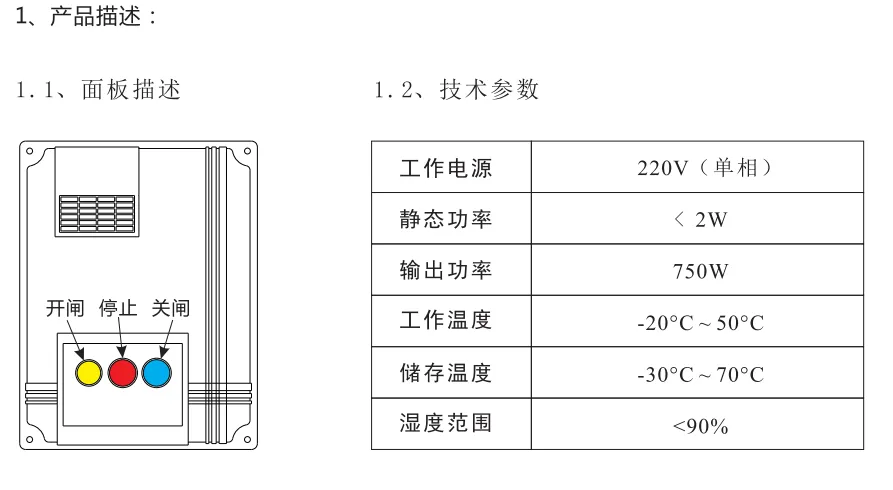

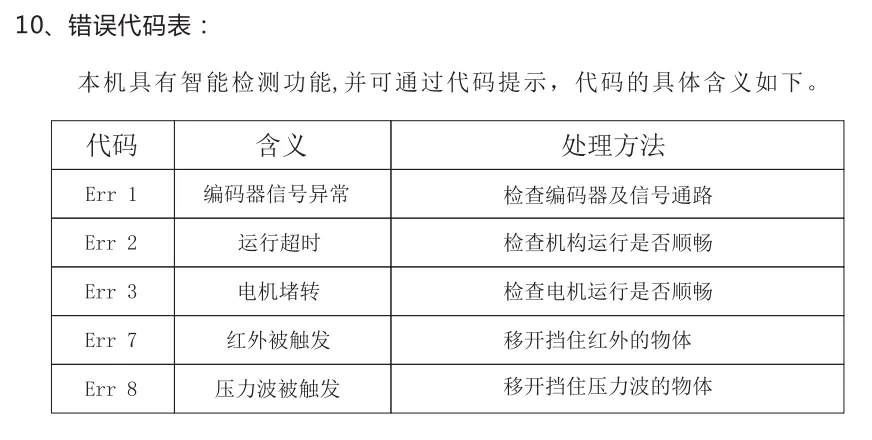

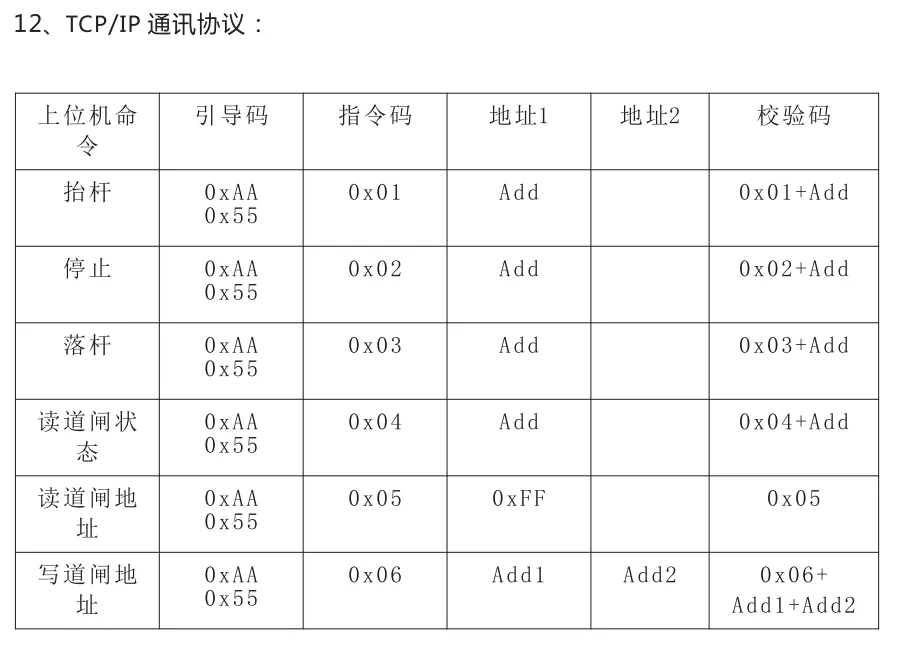

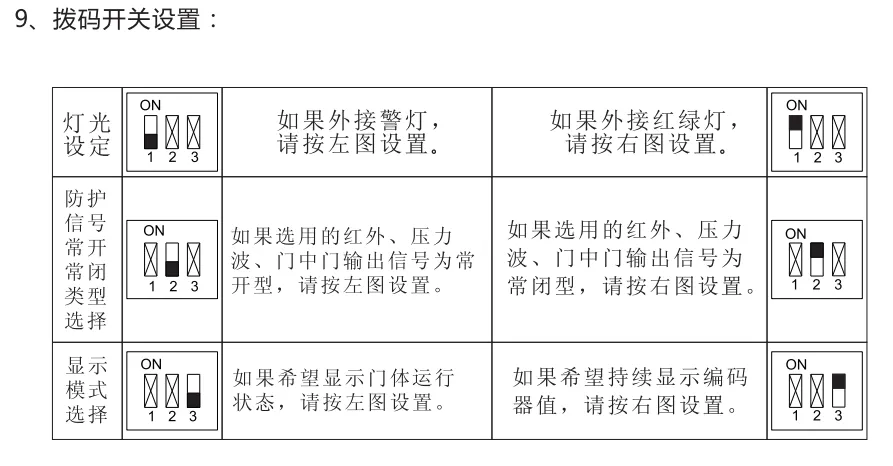

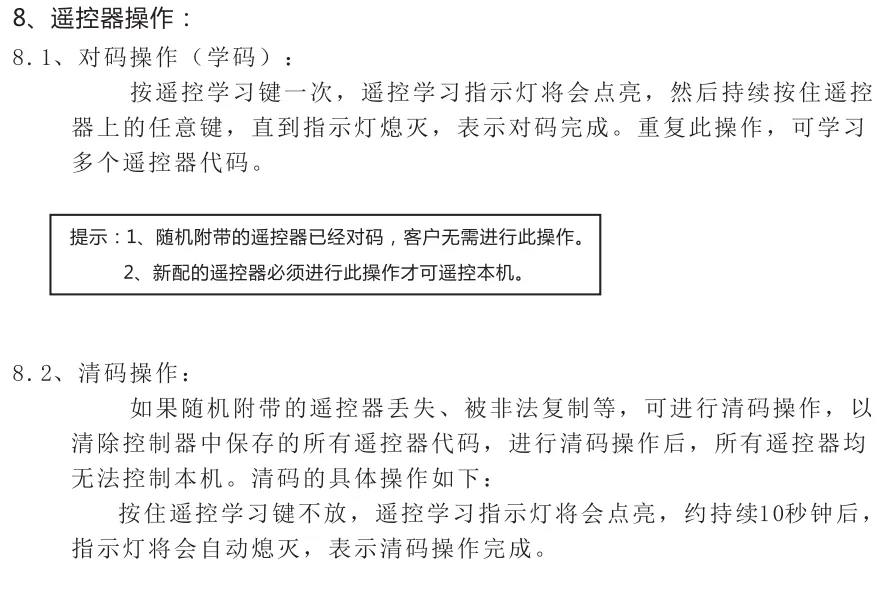

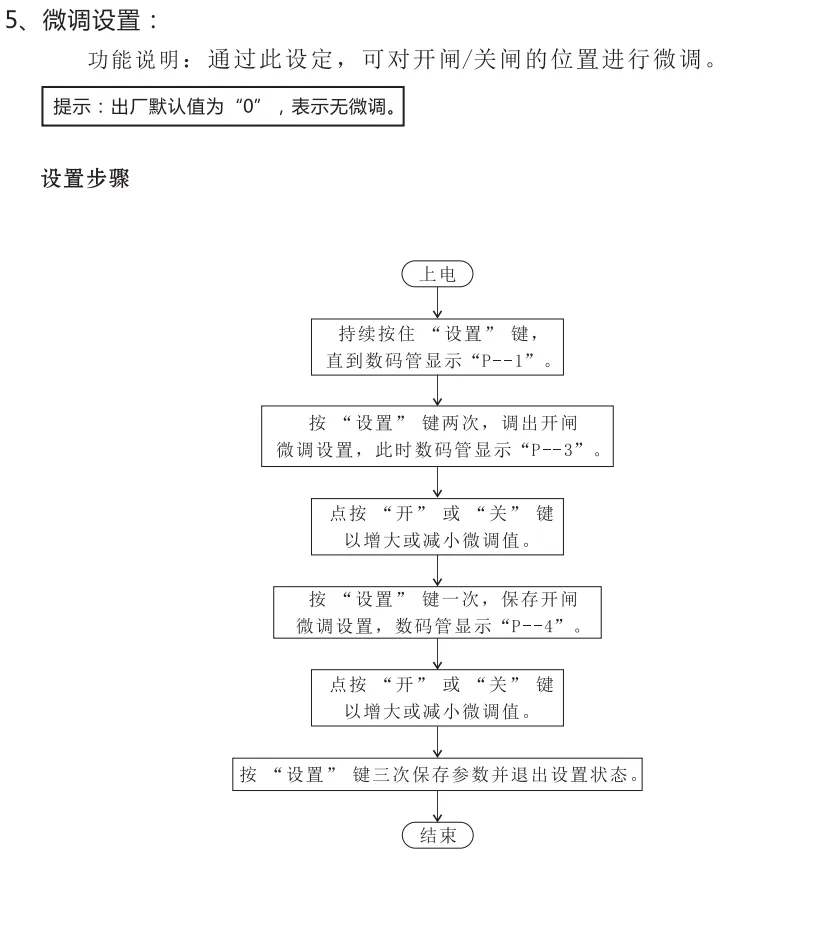

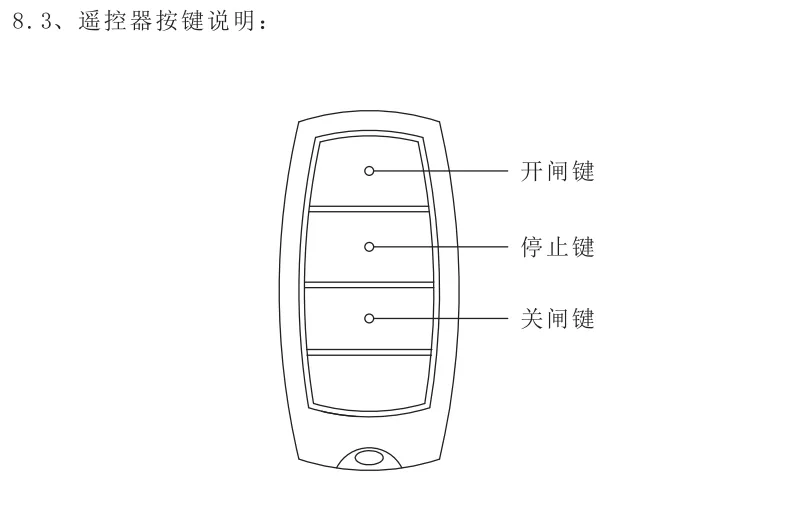

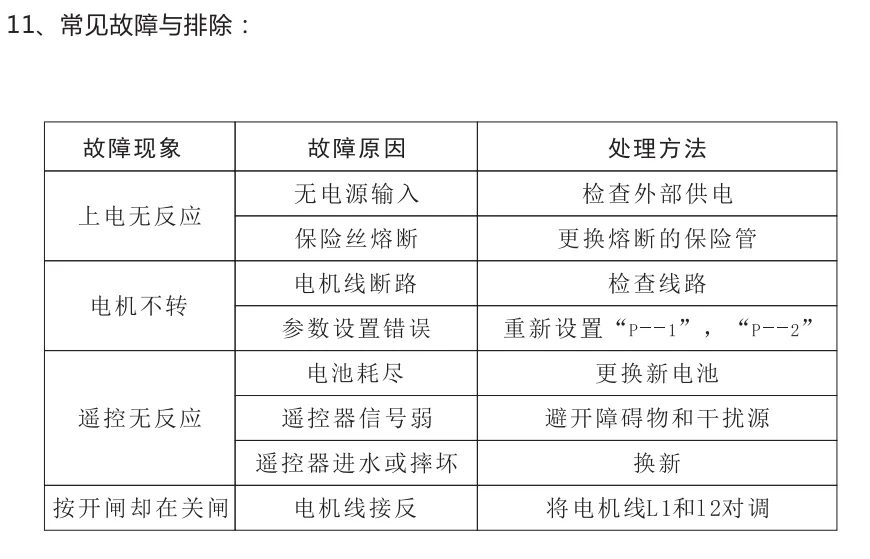

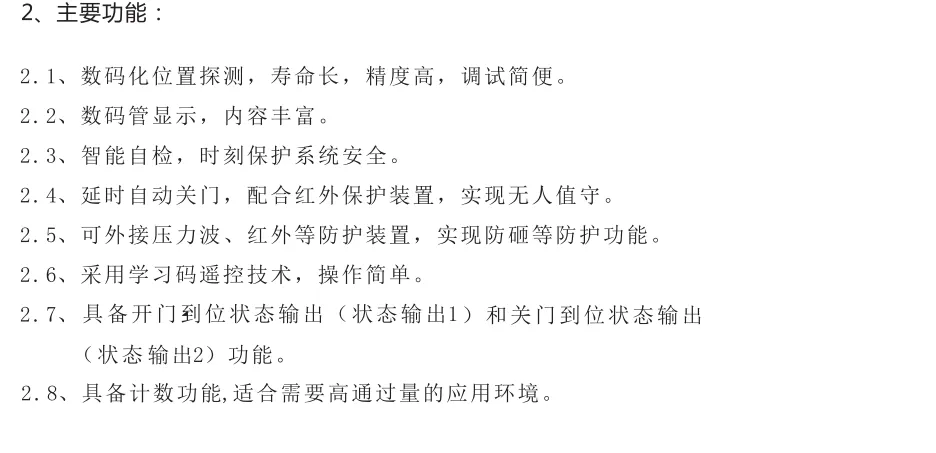

四、3代机芯道闸说明书

3、接线图
