静一电力系统分析教学仿真软件 | 高效教学仿真实践

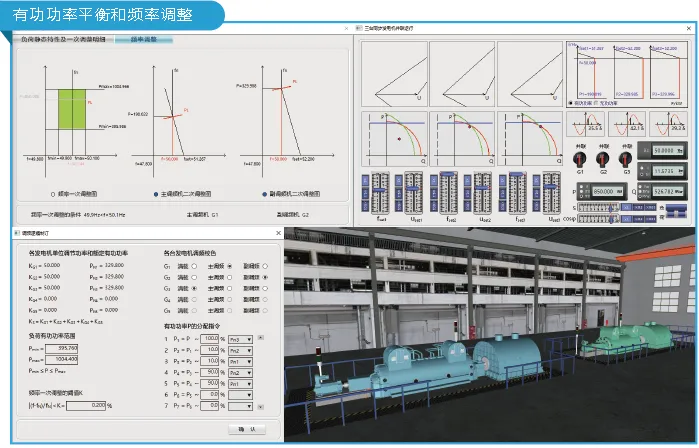

本软件适用于《电力系统分析》及相关课程的教学和仿真实验。软件提供丰富的元件库及资源案例库，元件库主要包含潮流分布等值元件库、故障分析等值元件库；资源案例库主要包含输电线路、潮流分布、故障分析、频率和电压调整等资源案例。

在软件平台上用户可自由搭建潮流分布等值电路与故障电流计算等值电路，可支持潮流分布计算机计算，潮流分布手工计算，对称、非对称故障电流计算。软件提供丰富的可视化界面，可实时观察到计算数据的结果。

01 软件功能

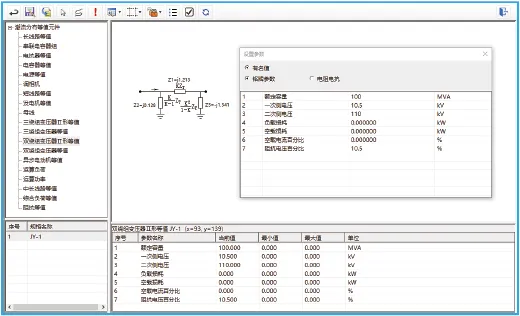

本软件的元件库包含由各种输电线路、变压器、电抗器、发电机和负荷等电力系统元件。每个元件均以等值方式呈现，使用者可以根据需要自行设置每个元件的参数。所设置的元件参数都会直接在用这些元件自由绘制的等值电路的运行中实时地反映出来。对有对的结果，错有错的现象。

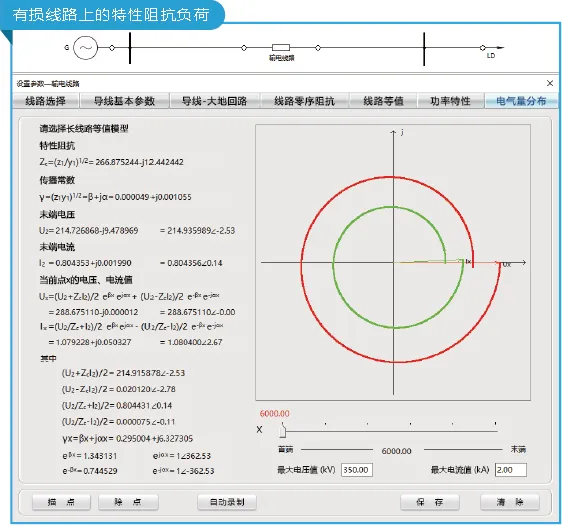

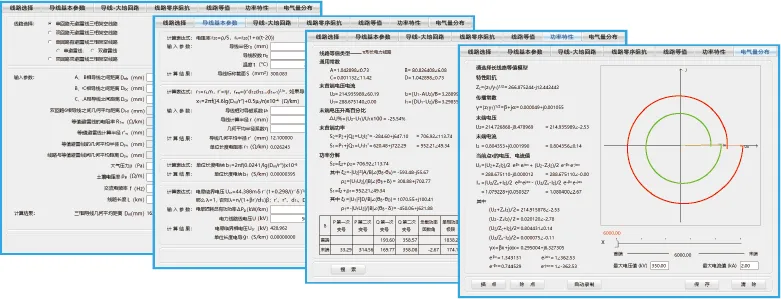

用于输电线路的线路选择配置、导线基本参数设置与计算、导线-大地回路计算、线路零序阻抗计算、线路等值电路计算、输电线路的功率特性计算、输电线路的电气量分布计算等各种功能。

本软件包含用于潮流分布计算机算法计算的等值电路（简称为潮流分布机算）编辑器、用于潮流分布手工计算的等值电路（简称为潮流分布手算）编辑器、用于对称故障电流计算的等值电路编辑器、用于不对称故障电流计算的等值电路编辑器。

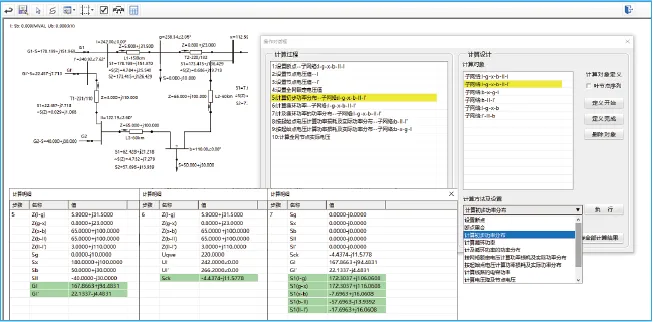

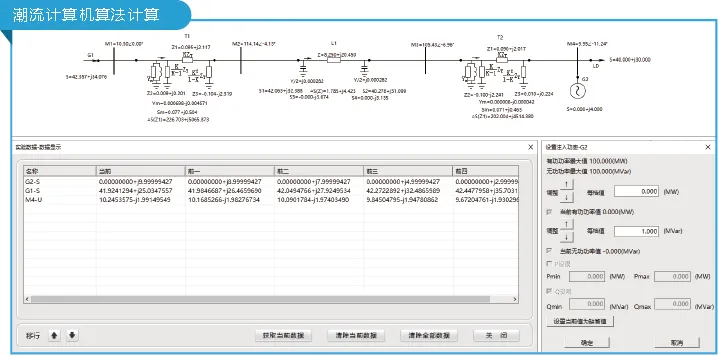

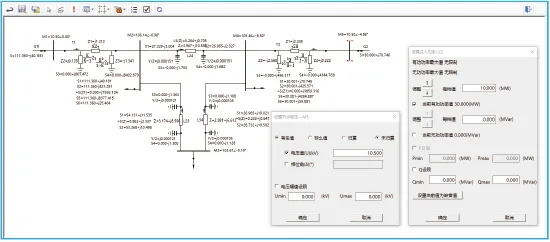

用户可自由搭建潮流分布机算等值电路，回路中可设置节点类型、计算方法及元器件参数等，编辑器根据回路类型及用户设定的参数即可进行快速计算，并将计算结果显示在回路中。

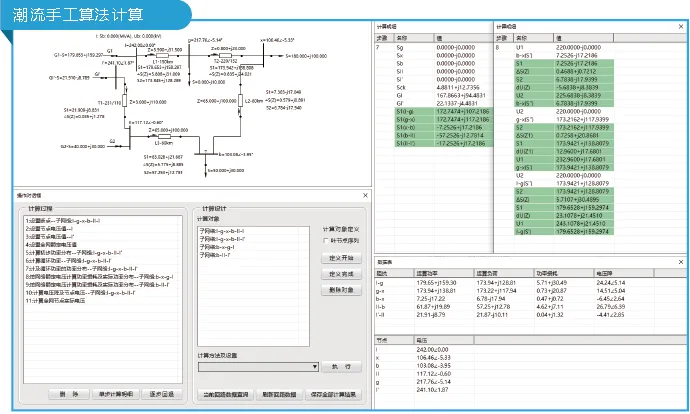

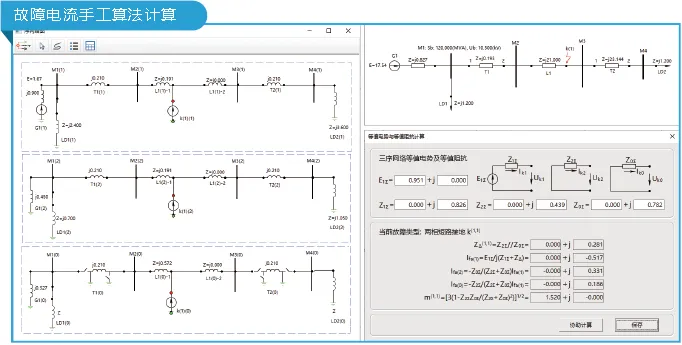

软件提供“潮流手工计算”辅助工具进行手工潮流计算，计算过程和计算方法均由用户自行选择，工具将逐步记录计算数据并将数据实时更新至回路中，用户可查看每一步骤的详细计算明细。

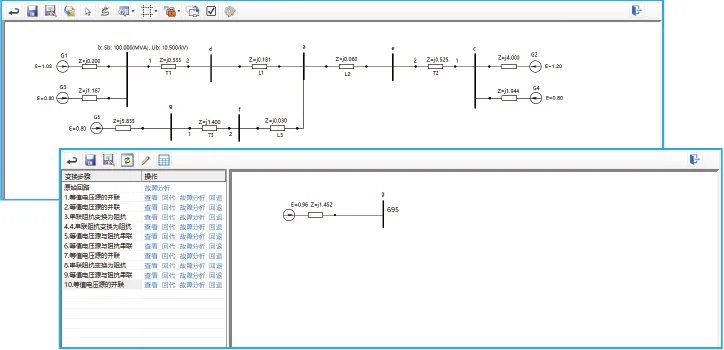

软件提供“等效变换”工具，可将复杂电路逐步简化。等效变换过程中，用户需自行选择变换的元件与变换方法，软件将逐步记录变换过程中的数据情况。

软件提供“计算结果输入”工具，用户可使用该工具进行等效变换的回代验证。

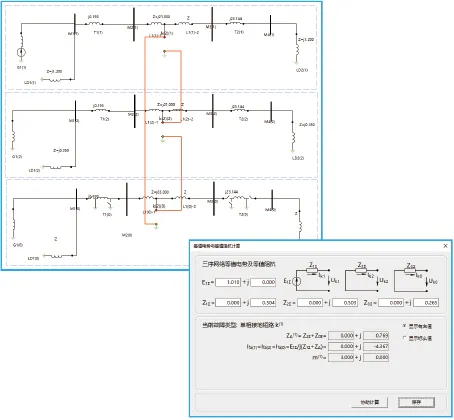

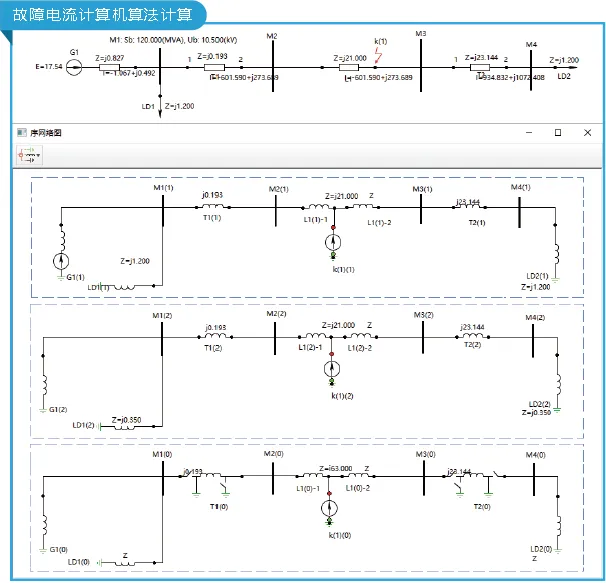

软件提供“序网络图”工具，可观察到三序网络图及不同故障下的复合序网络图，用户可计算三序等值参数、附加阻抗及转移系数等。

02 功能特性

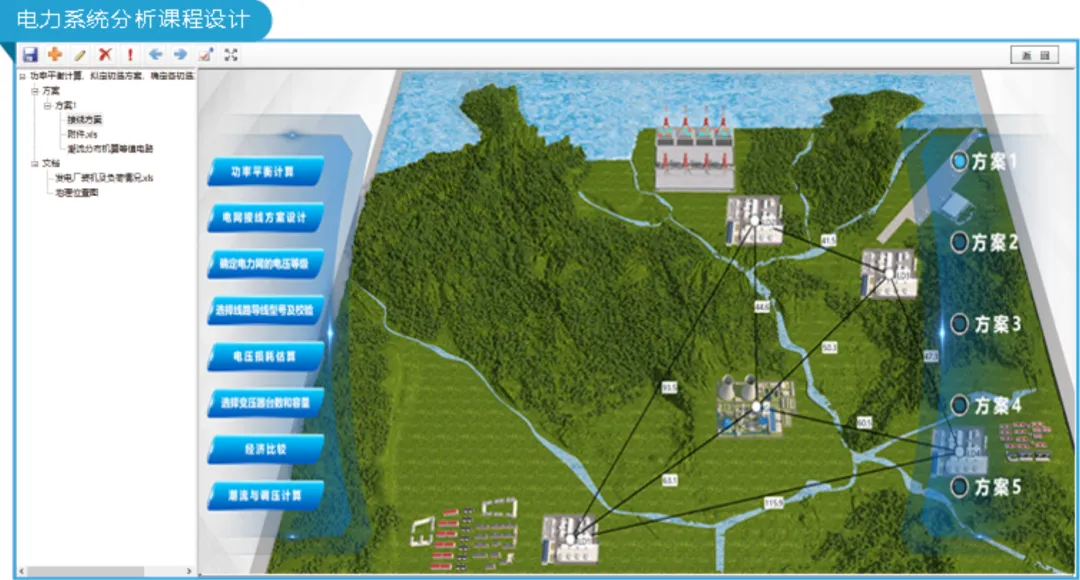

用户根据给定的地理位置图及发电厂、负荷的参数信息，经分析后完成地理位置图的接线方案（可绘制多方案），然后进行输电线路、变压器的选型，再根据接线方案绘制出相应的等值回路并将输电线路及变压器的等值参数设置到回路中，最后完成该电网络的潮流计算并根据要求（功率因数要求、材料型号及成本）进行相应的分析整理。
