夜雨聆风本文精选介绍三部面向心脏电生理医生的解剖参考文献：
《Atlas of Interventional Electrophysiology》（Tung等，2024年，Cardiotext 出版，插图解剖图谱）
《心脏解剖：电生理医生必备》（Cardiac Anatomy: What the Electrophysiologist Needs to Know）（Cabrera & Sánchez-Quintana，EHRA 2023 讲义/2013年 Heart综述，课程级精要）
《心脏解剖图谱》（Atlas of Cardiac Anatomy）（Mori & Shivkumar，2022年，Cardiotext 出版）。
三者均为临床一线消融医师设计，强调解剖与术中操作的结合。本文将逐一概述每部作品的基本信息、核心内容与临床意义，并提供中英双语图谱pdf文件。结尾附上三书pdf获取方式
三部文献对比

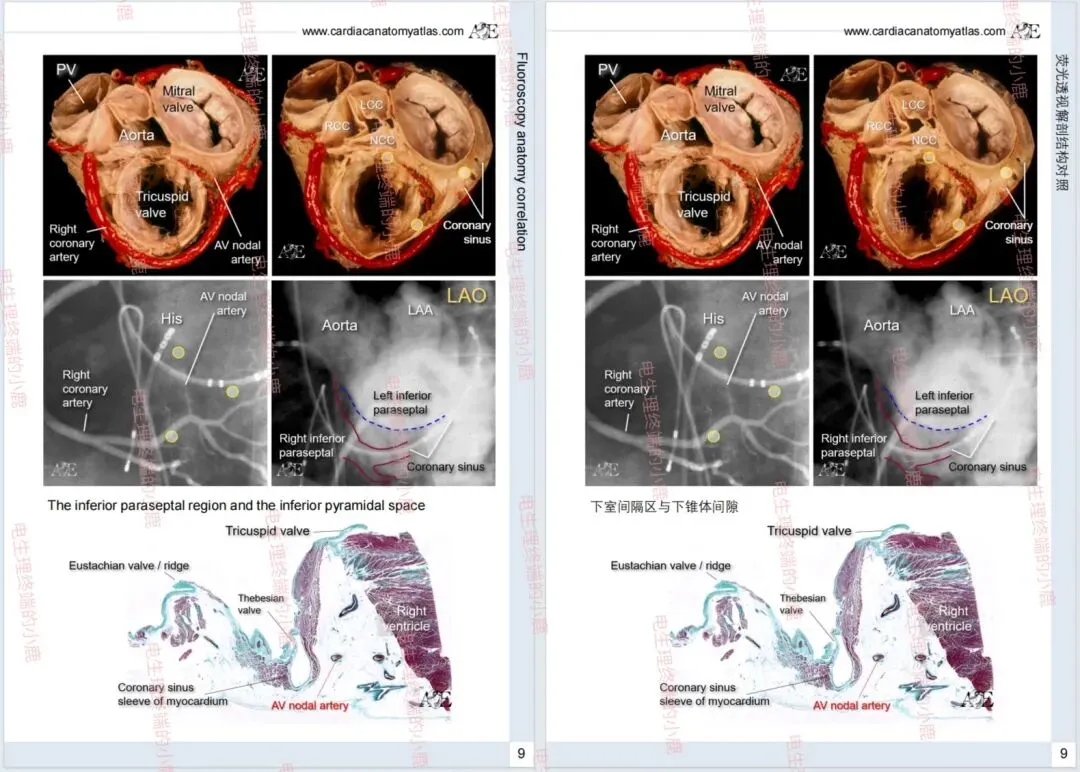

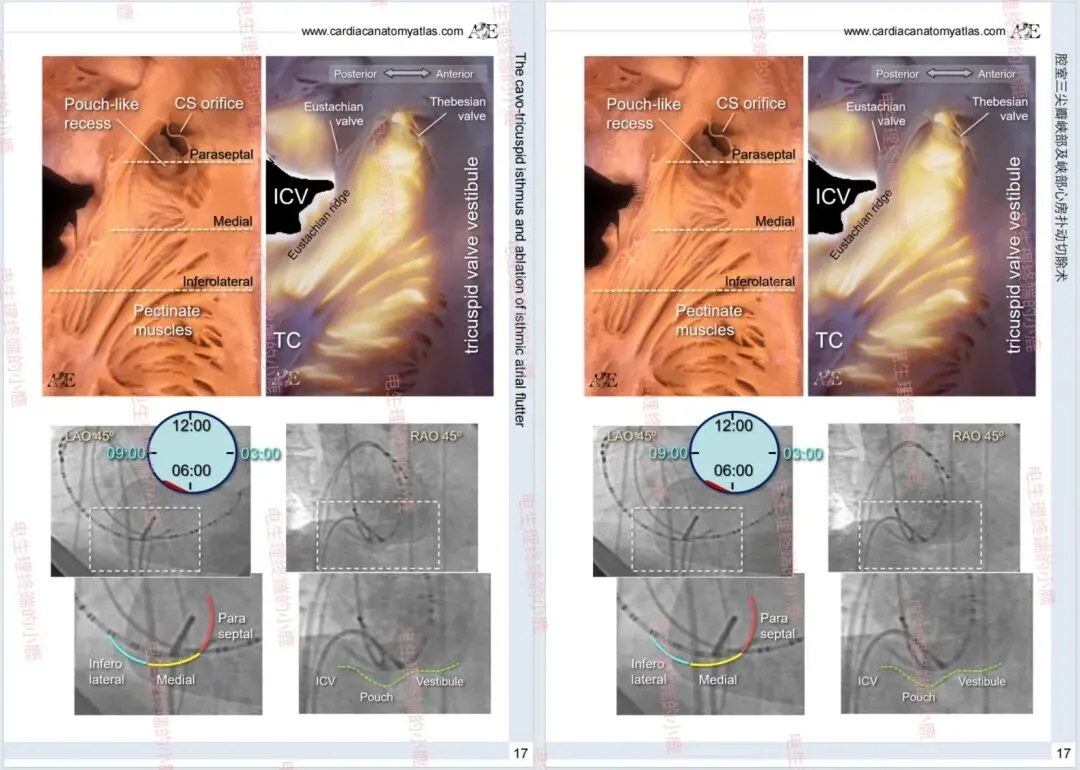

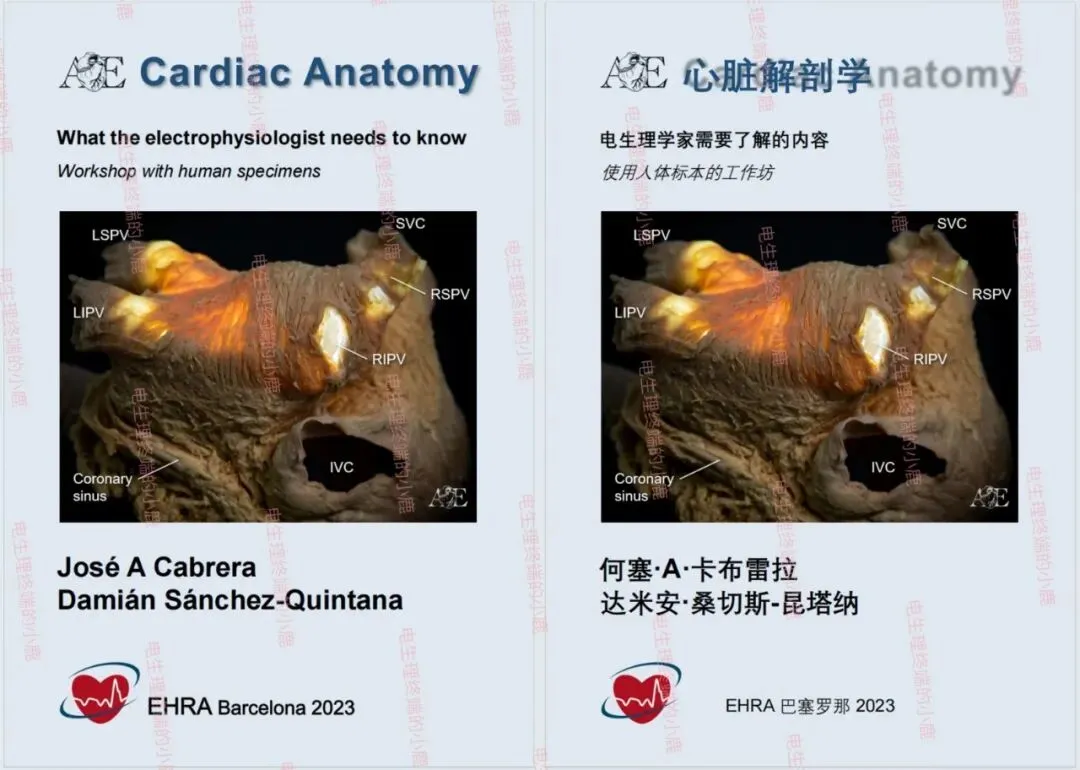

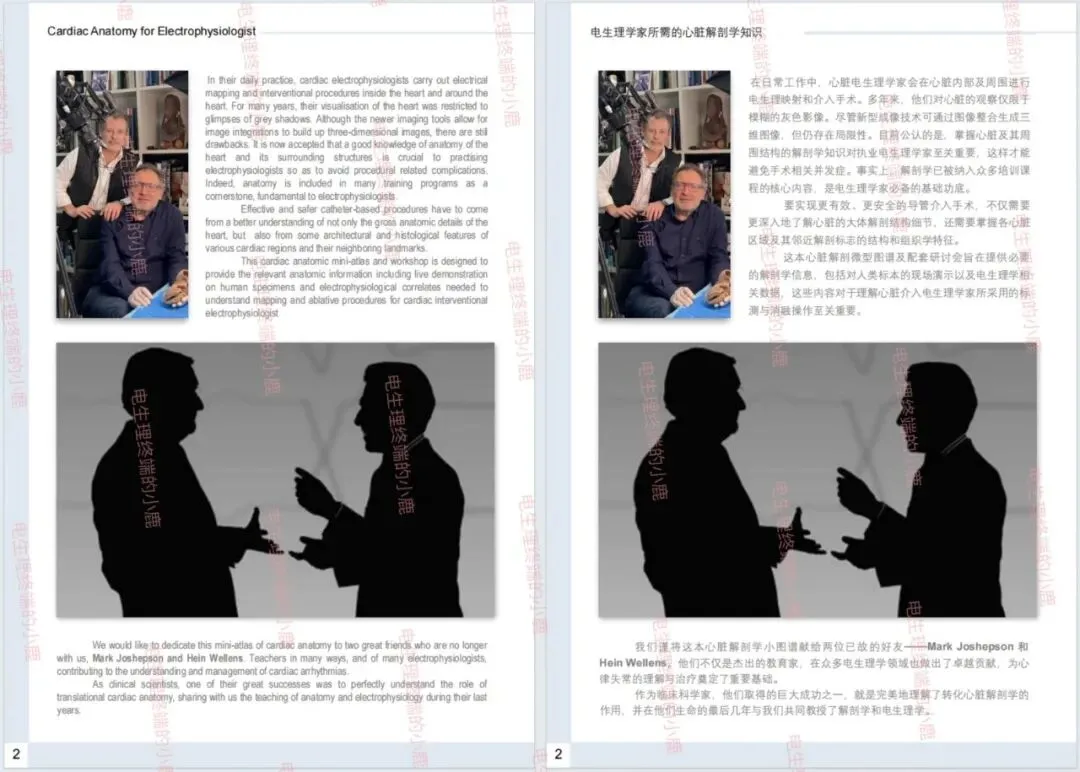

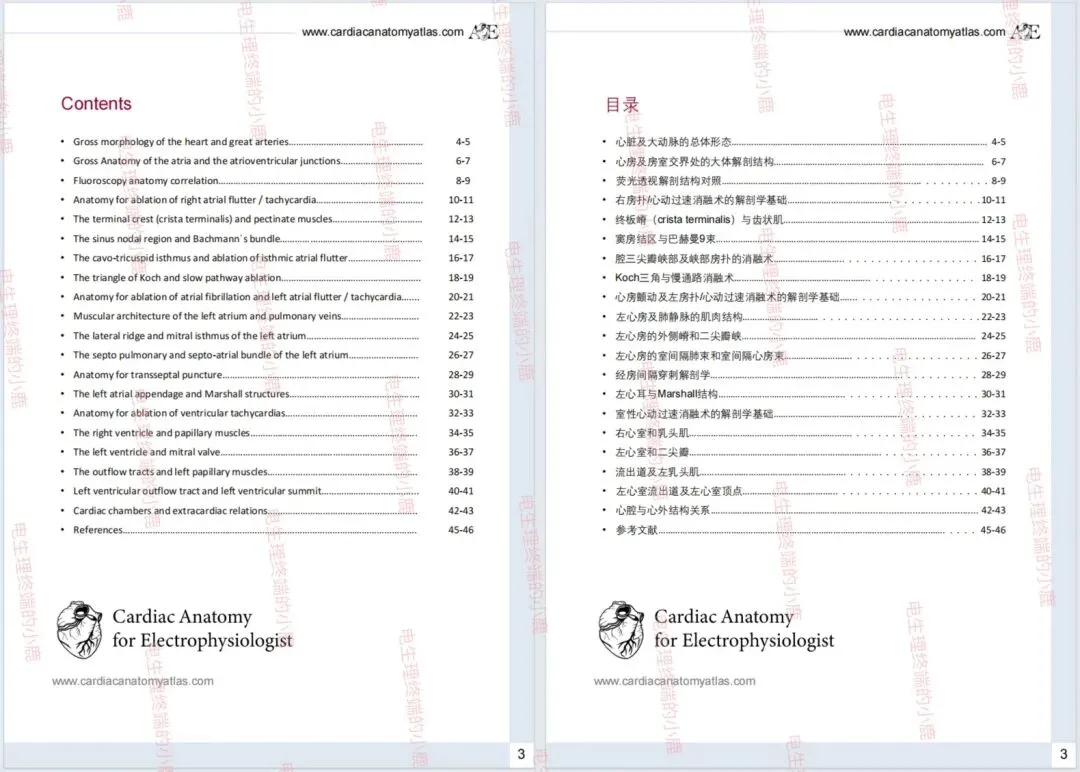

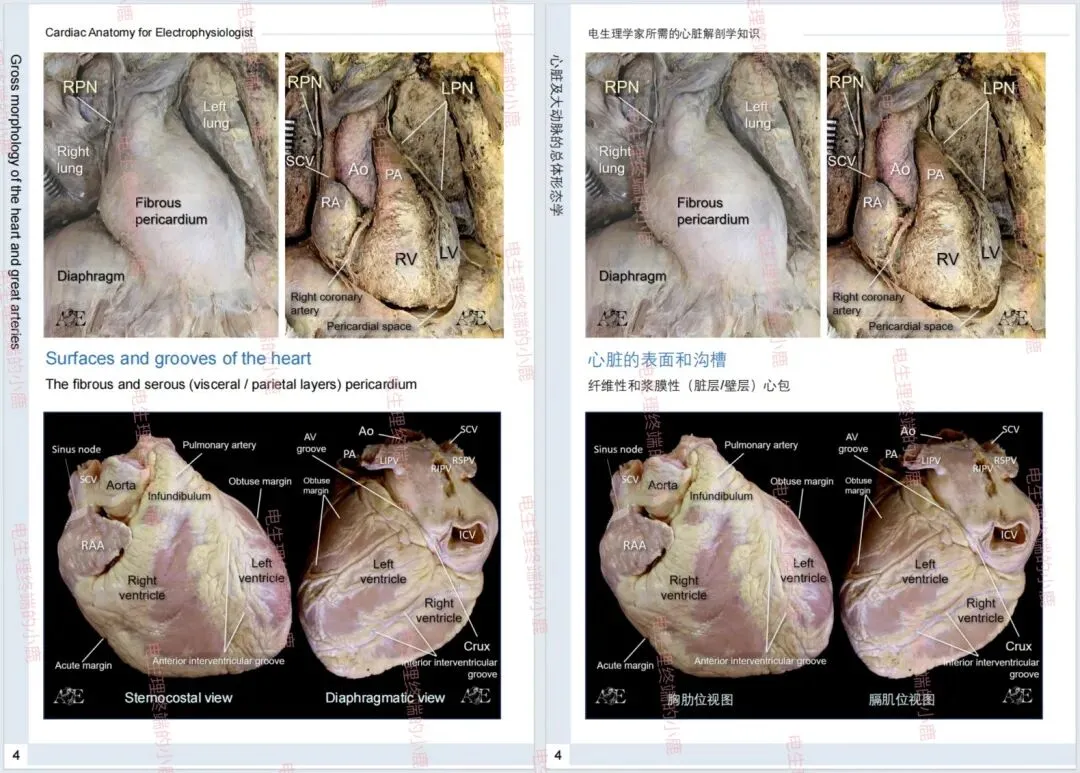

《心脏解剖：电生理医生必备》Cabrera & Sánchez-Quintana (2013/2023)
文献信息：
文章《Cardiac anatomy: what the electrophysiologist needs to know》；作者 José A. Cabrera、Damián Sánchez-Quintana；原载 Heart (2013, 99(6):417-431)；内容被纳入EHRA 2023年解剖课程讲义。年限标注视具体用途：2013年Heart综述是经典文本，2023年EHRA课件更新应用。
内容概述：
Cabrera 系列强调电生理视角下的解剖要点，涵盖从洞房结、房室结到房间隔、肺静脉、冠状窦等多个结构。首先指出传统描述（如“上壁”“下壁”）不准确，强调正确的心脏空间定位（attitudinal nomenclature）。针对常见心律失常，作者逐一回顾相关解剖：如典型房扑的Koch三角、房颤的肺静脉口和左房后壁、室速的室壁肌与冠脉关系等。此外强调手术中风险结构（食管、膈神经、冠脉分布）需要特殊注意。
临床要点（中英对照）：
Koch三角区域
：房室结与His束走行 (AV node and His bundle location) – 指导AVNRT消融慢径路位置 (Guides slow-pathway ablation for AVNRT)。
房间隔 (卵圆窝)
：薄弱穿刺点 (Thin fossa ovalis for transseptal puncture) – 定位安全通路 (Safe landmark for transseptal access)。
肺静脉与左房后壁
：房颤消融靶区 (AF ablation targets) – 与食管接近，应注意防止食管损伤 (Close to esophagus, avoid collateral injury)。
重要风险结构
：食管、膈神经、冠状动脉走行 (Esophagus, phrenic nerve, coronary arteries) – 消融时绝不可误伤 (Avoid during ablation)。
重要意义：
Cabrera综述一针见血地指出：“心脏解剖复杂，对于介入心脏电生理医师来说理解其结构至关重要”。它为电生理医生搭建了术前知识框架，填补了解剖图谱与实际操作的鸿沟。无论是房颤、房速还是室速，各种消融都离不开这些解剖地标。本讲义（及原文）是EP医生系统学习解剖的必读资料，尤其适合进阶培训和操作复盘时使用。

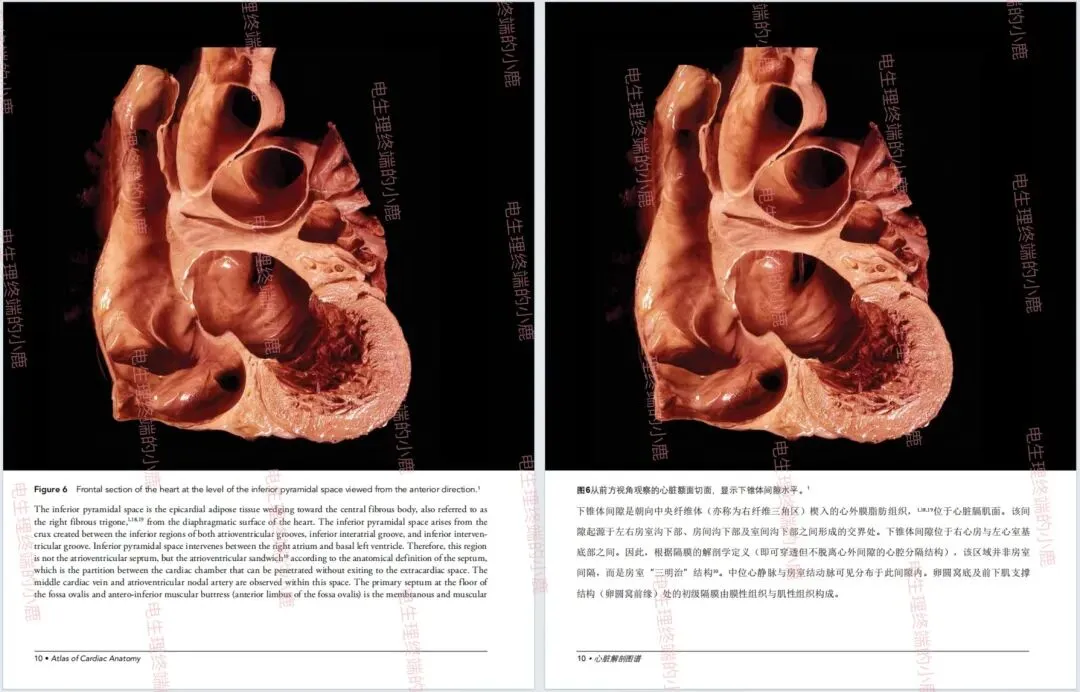

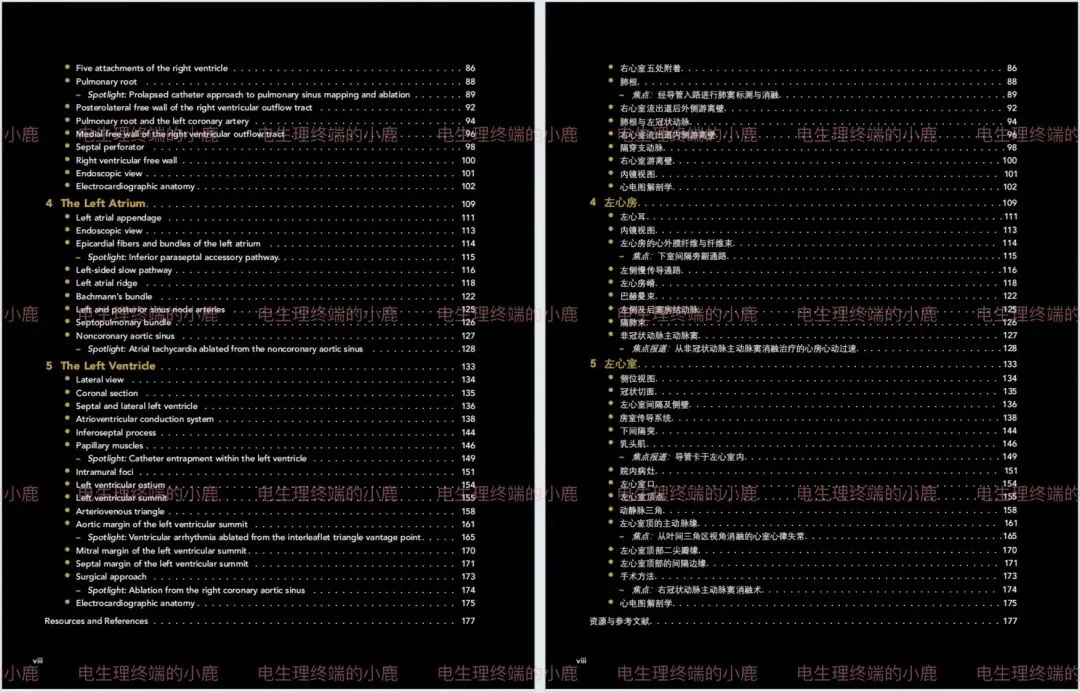

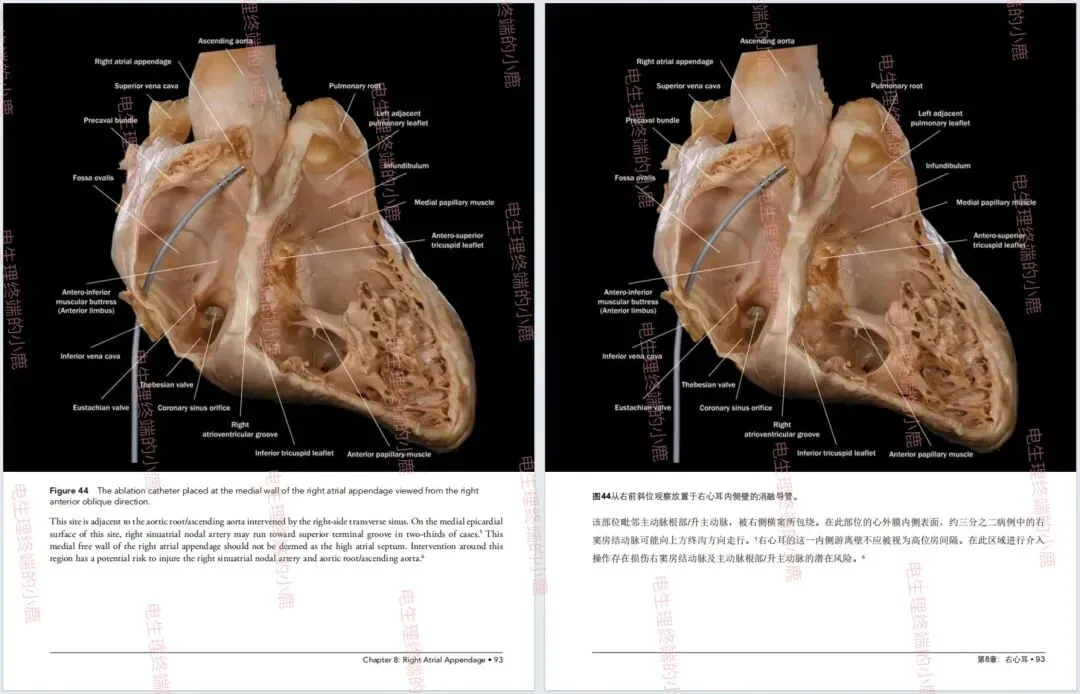

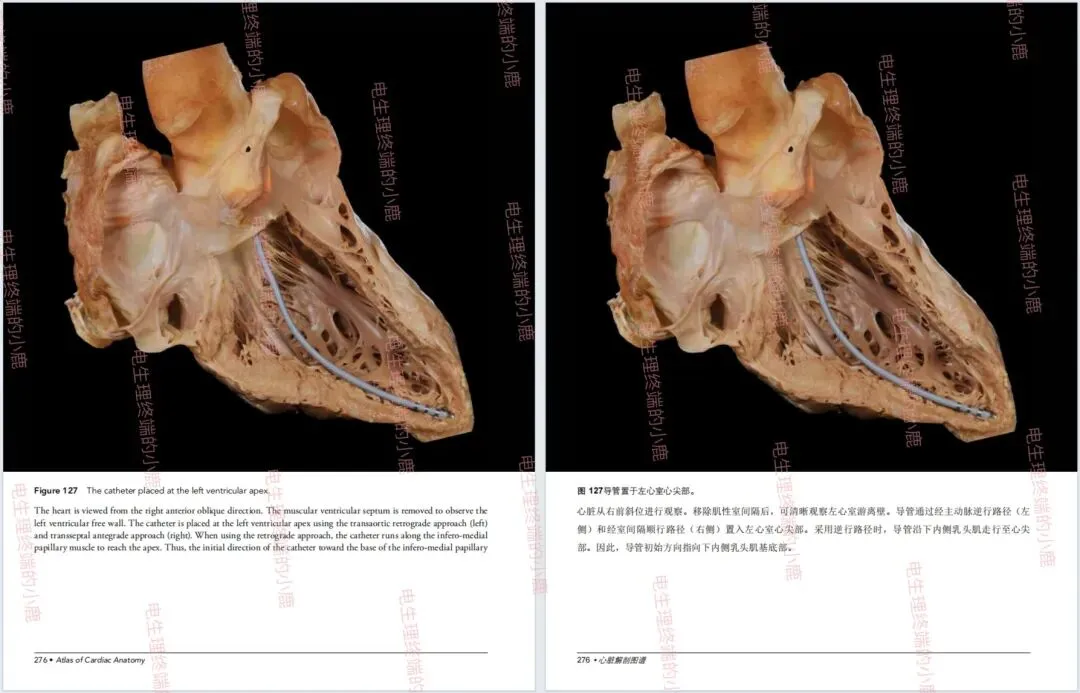

《Atlas of Cardiac Anatomy》Mori & Shivkumar (2022)
文献信息：
书名《Atlas of Cardiac Anatomy》；作者 Shumpei Mori、Kalyanam Shivkumar；出版社 Cardiotext；出版时间2022年。是系列首卷（Anatomical Basis of Cardiac Interventions第一卷）。
内容概述：

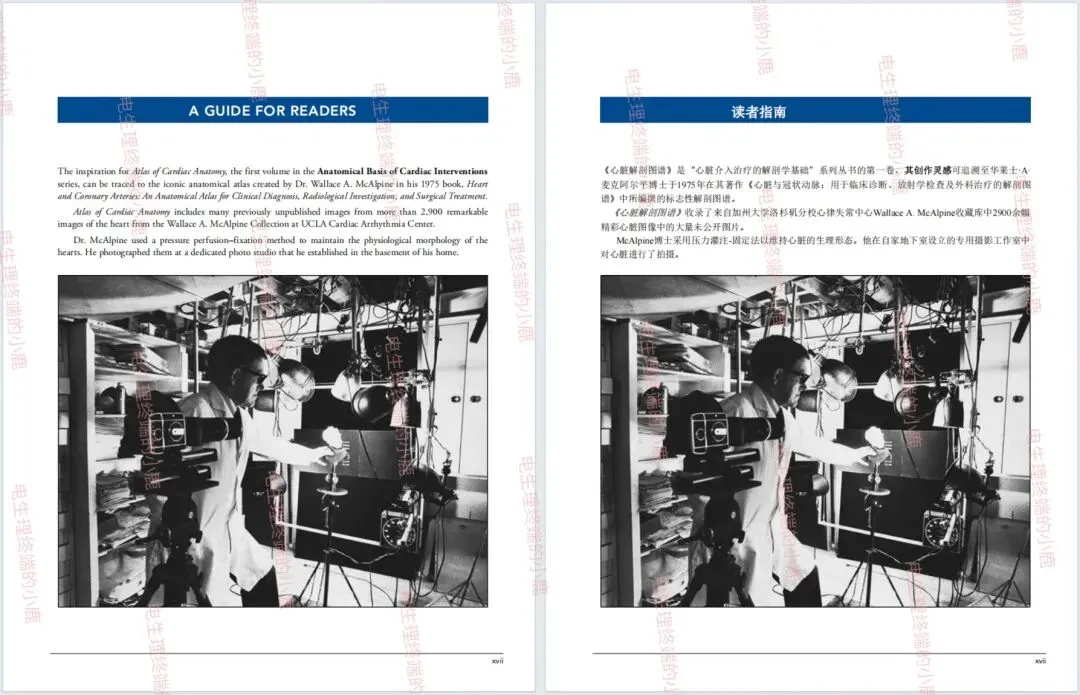

本书以超过200张全彩高清心脏标本照片展示心脏各结构。内容涵盖心脏从整体视角到心房、心室、瓣膜、神经丛等，系统梳理“从胚胎到成体”的结构要点。许多图像来自UCLA著名的McAlpine藏品，包括经典断层和3D透视图。随书附25幅3D立体(anaglyph)图像，配以红蓝立体眼镜，增强对心腔空间的立体感。这部“基础版解剖图谱”旨在为后续系列提供全局视角。
临床要点（中英对照）：
高清标本照片
：200余张真实心脏剖面图 (Over 200 high-res heart specimen photos) – 直观呈现解剖细节 (Reveals intricate anatomical detail)。
综合基础教程
：系列首卷，涵盖心房、心室、瓣膜、室间隔等解剖 (Foundational coverage of atria, ventricles, valves, septa) – 为电生理和结构心脏介入提供统一框架 (Provides a unified framework for interventionalists)。
3D空间感
：含25张3D立体图像 (Includes 25 anaglyph 3D images) – 加深术者对心腔空间关系的理解 (Enhances 3D spatial understanding)。
重要意义：
作为全球首部结合McAlpine传统标本与现代摄影技术的图谱，本书“为心脏介入手术提供极为全面的解剖资源”。它不仅适合电生理医生熟悉手术场景下的解剖宏观结构，也对结构性心脏病介入、影像医生等有重要参考价值。对于刚接触消融或需要复习基础解剖的读者，它是非常权威的入门级图集；同时，其中许多精细照片也可用于教材和讲座。

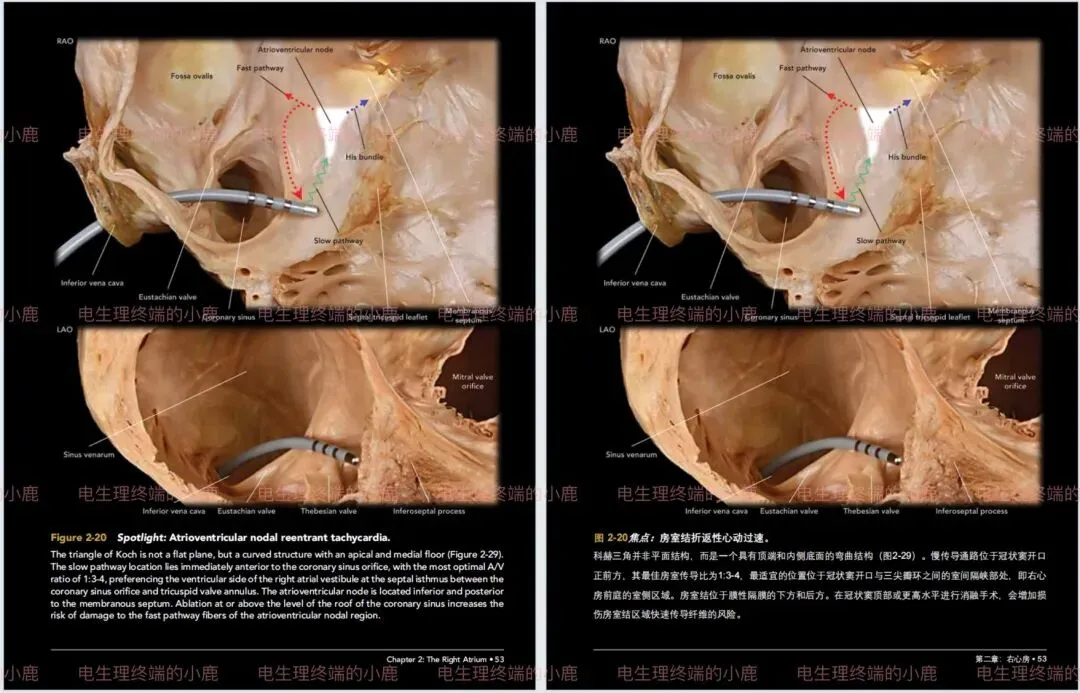

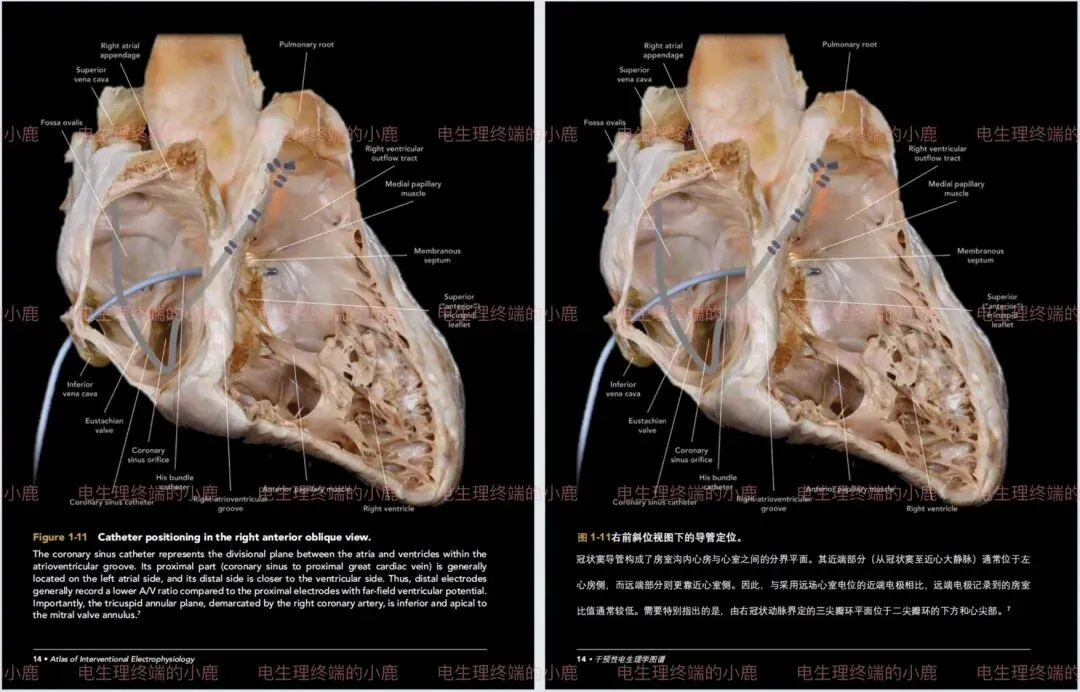

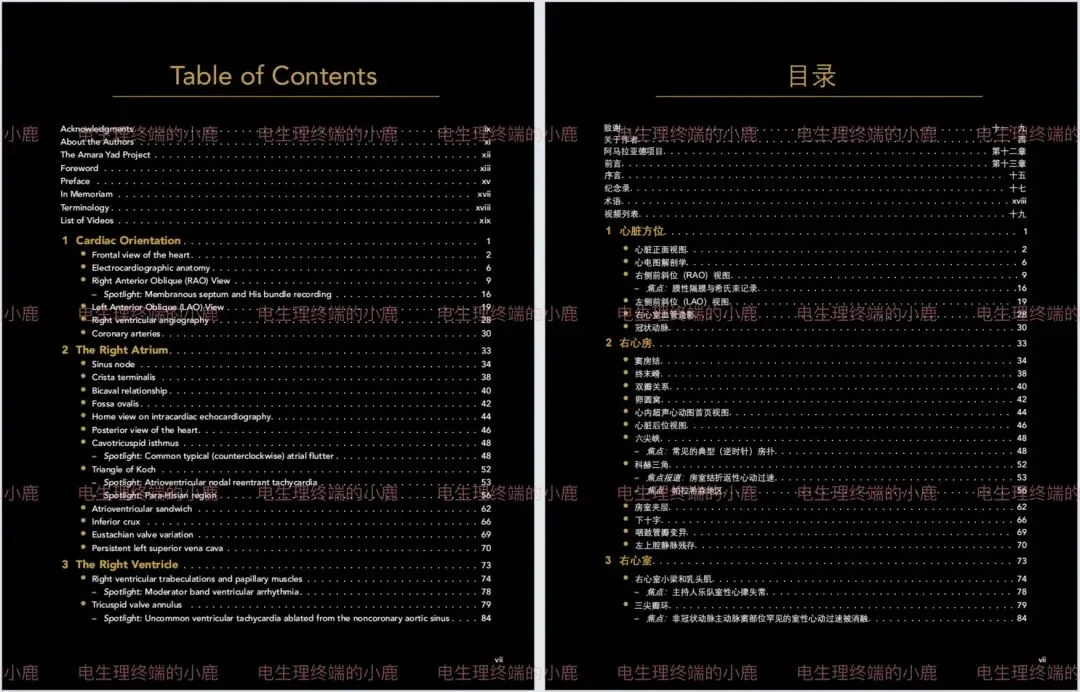

《Atlas of Interventional Electrophysiology》Tung 等 (2024)
文献信息：
书名《Atlas of Interventional Electrophysiology》；作者 R. Tung、S. Mori、K. Shivkumar；出版社 Cardiotext；2024年5月出版。
内容概述：
本书以血流路径为线索，融合标本解剖、透视影像、心腔回声和3D标测，提供心腔导管操作的全面视角。作者沿着血流“巡游”心脏腔室，在关键临床节点（房颤、室速等）重点讲解区域解剖如何影响消融策略。大量UCLA McAlpine标本图片和原创示意图使得解剖构造与术中视野无缝衔接。
临床要点（中英对照）：
血流路径导览
：沿血流方向展现心脏腔室结构 (Follow the cardiac chambers along natural blood flow) – 揭示导管前进路线上的解剖标志 (Reveals anatomical landmarks along catheter paths)。
影像融合解剖
：结合透视、心腔回声和三维标测等影像 (Integrates fluoroscopy, intracardiac echo, and 3D mapping) – 对照标本深化手术视野 (Correlates imaging with specimen anatomy for better visualization)。
高危区识别
：突出重要解剖如房室结区、冠状窦、肺静脉口等 (Highlights Koch’s triangle, coronary sinus, pulmonary vein ostia) – 有助于避免致命并发症 (Guides safe ablation to avoid complications)。
重要意义：
本图谱直击临床操作需求，将抽象的解剖结构转化为手术可感知的空间关系。它帮助电生理医师建立真正的“三维概念”，例如在屏幕上标测信号时，心脏导管实际所到之处。在复杂房颤、室速或新技术（PFA、CFAE等）消融中可作为生动的视觉指南，提升手术安全性和成功率。
