一、插件基本信息
- 插件名称：里程偏距标注V3.0
- 启动命令：MPDIM
- 支持版本：AutoCAD 2010~2025（全版本兼容）
- 核心用途：基于基准线路，自动计算任意点位的里程值 + 左右偏距，并生成规范标注、导出坐标表
二、核心功能
1. 三大标注模式（三合一）

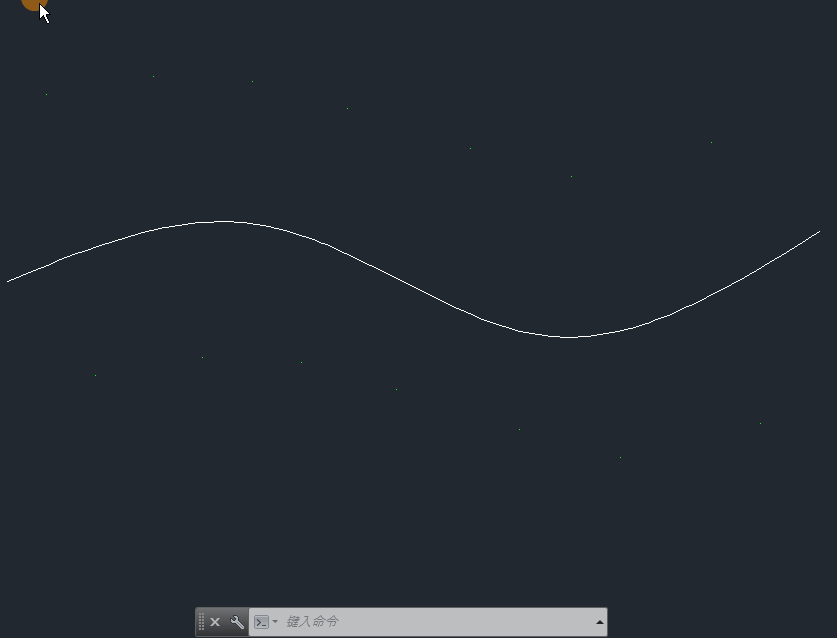

- P = 选点模式
直接选择图上已绘制好的点（POINT），一键批量标注里程 + 偏距。

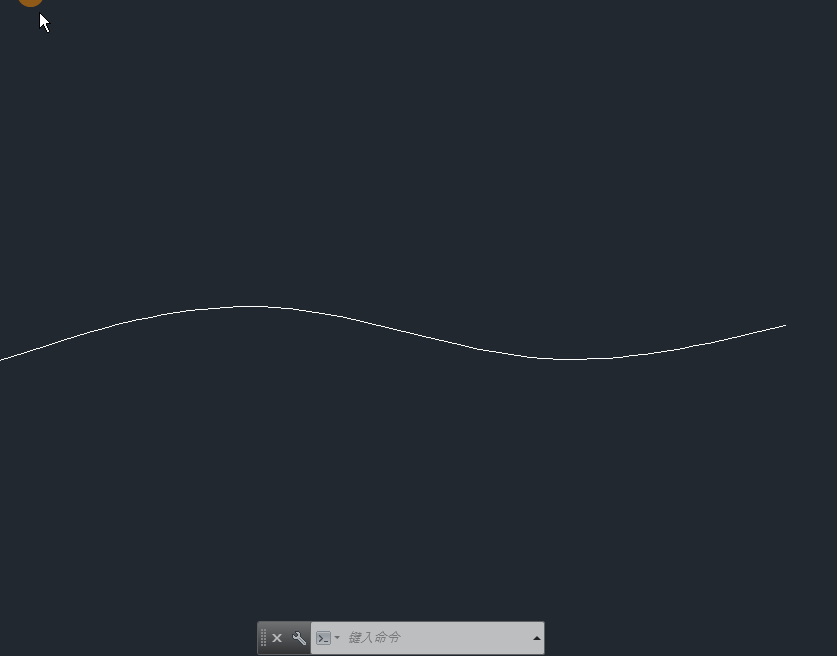

- D = 画点模式
鼠标在图面实时点击，自动生成点 + 同步标注，无需提前画点。
- PL = 多段线顶点模式
选择任意多段线，自动提取所有顶点并批量标注，适合批量测点。
2. 可视化参数设置界面
- 自定义里程前缀、起点里程、标注精度
- 文字高度、颜色、标注图层自由设置
- 引线开关：可选择是否绘制点到线路的引线
- 标注位置：支持「点位上标注 / 线路上标注」
3. 自动计算与智能标注
- 自动匹配最近基准线路
- 自动计算里程值（K0+000.000 格式）
- 自动判断左偏 / 右偏（- / + 符号）
- 自动生成：引线 + 横线 + 多行文字标注
4. 数据一键导出
- 自动导出CSV 里程偏距表
- 支持 6 种排序方式（选择顺序 / 里程升降序 / 偏距升降序 / 先左后右）
- 支持坐标 XY 互换，满足不同报表需求
5. 参数记忆功能
所有设置（文字高度、图层、颜色、引线开关等）自动保存，下次打开无需重复设置。
三、插件亮点（优势）
- 高效快捷
批量标注瞬间完成，替代手工逐点计算，效率提升 10倍以上。
- 精准无误
采用 CAD 曲线算法计算，无人工误差，里程、偏距精度可自由设置。
- 灵活可控
引线可开可关、标注位置可选、样式完全自定义，适配所有出图规范。
- 三合一全能
选点、手动画点、多段线顶点三种场景全覆盖，一套插件搞定所有需求。
- 稳定无错
自带错误捕获、兼容直线 / 圆弧 / 多段线 / 样条曲线，不闪退、不卡死。
- 数据闭环
标注 + 导出一键完成，直接生成可用于报审、计量的坐标表格。
四、适用场景
- 道路工程：路基、路面、桥梁、涵洞点位标注与测量表导出
- 市政工程：管网、检查井、路灯、绿化点位里程偏距标注
- 水利工程：河道、堤防、截水沟线形点位标注
- 园林 / 景观：沿道路、水系的设施点位标注
- 勘察测量：野外测点批量导入标注、坐标表输出
- 竣工图纸：规范出图标注、竣工测量数据表生成
五、详细操作方法
第一步：加载插件
- 打开 CAD
- 输入APPLOAD命令
- 选择插件.VLX文件，点击加载
- 提示「里程偏距标注加载成功」即可使用
第二步：启动命令
输入命令：MPDIM → 回车
第三步：参数设置（弹窗界面）
按需求设置：
- 里程前缀（如 K、桩号）
- 起点里程（线路起始里程）
- 标注精度（0/1/2/3… 位小数）
- 文字高度、颜色、标注图层
- 是否绘制引线（勾选 = 画，不勾选 = 不画）
- 是否导出表格、是否互换 XY
设置完成点击 确定。
第四步：选择基准线路
命令行提示：选择基准线路
用鼠标框选 / 点选道路中线、管线、河道等基准线形 → 回车
第五步：选择标注模式
命令行提示：
选择模式 [选点(P)/画点(D)/多段线(PL)] <P>:
- 直接回车 = P 选点模式（选已有点）
- 输入D = 画点模式（鼠标点图面标注）
- 输入PL = 多段线模式（选多段线标顶点）
第六步：自动标注 + 导出
插件自动计算并生成：
- 里程 + 偏距文字
- 引线（可选）
- 水平辅助线
- 自动弹出保存窗口 → 导出 CSV 表格
六、模式详细说明
- P 选点模式
适用：图上已画好测点
操作：框选所有点 → 自动完成标注
- D 画点模式
适用：现场实时定点、无现成点位
操作：鼠标逐点点击图面 → 回车结束 → 自动标注
- PL 多段线顶点模式
适用：多顶点批量标注（如检查井、路灯连线）
操作：选择多段线 → 自动标注所有顶点
七、常见说明
- 偏距规则
- = 线路左侧
+ = 线路右侧
- 图层自动创建
输入的标注图层如不存在，插件会自动新建并设置颜色
- 参数记忆
配置文件保存在图纸同级目录，换电脑 / 重开图纸均保留设置
- 支持线形
直线、圆弧、多段线、样条曲线（全线形兼容）
八、总结
这是一款路桥市政行业必备的效率神器，完美解决「点位多、计算慢、标注烦、导出难」四大痛点，操作简单、功能强大，新手也能 1 分钟上手。
