WSP21 气象站安装与连接全指南

在现代园艺产业中，监测室外环境条件至关重要。无论是温室加热、通风、灌溉，还是补光、能源生产及作物生长，几乎所有环节都受到天气条件的直接影响。

WSP21 气象站正是为满足这一需求而生。它不仅具备高精度的监测能力，更拥有坚固耐用的工业级设计，是 Connext 过程控制系统的核心组件。

一、 功能特性：全方位感测环境

WSP21 气象站标准配置了一系列传感器，用于监测以下关键参数：

• • 温度与相对湿度
• • 风速与风向
• • 降水量
• • 太阳辐射（总辐射传感器 Pyrano，有时也称为太阳辐射计）

1. 创新技术优势

• • 超声波风速仪： 采用超声波测量原理，通过声音传播速度随风速变化的特性进行监测。结合内部罗盘数据，精准确定风速风向。无旋转部件的设计极大降低了磨损和维护成本。
• • 电容式降水监测： 基于电容测量原理，当雨滴落在传感器表面时电流会发生变化。内置加热系统可确保传感器表面温度高于环境，使降水及时蒸发，确保探测灵敏。

2. 可选扩展模块

• • PAR 传感器： 测量光合有效辐射（400-700 nm），即植物转化为生长的有效光谱部分。
• • Pyrgeo 传感器： 也称为长波辐射传感器，测量温室向天空散失的热量，可用于在热辐射过强时控制遮阳网。

3. 系统通信

通过 Modbus (RS485) 智能桥接器，WSP21 能够将数据实时传输至 Connext 过程计算机及安装维护工具。一个 Connext 系统支持连接多个气象站。

⚠️ 重要提示：
如果未按照手册指南安装和使用气象站，任何保修索赔均将失效。

二、 选址指南：确保数据代表性

为了获得具有代表性的测量结果，在选择安装位置时请遵循以下准则：

📈 理想位置选择

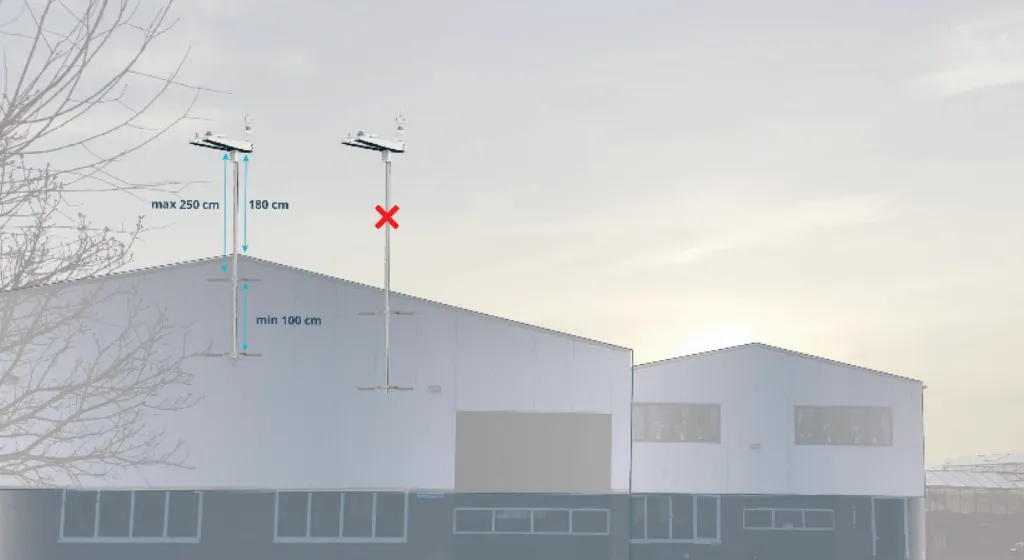

1. 1. 屋脊安装： 将气象站支杆安装在屋顶的屋脊线上。
2. 2. 高度要求： 确保气象站高出屋顶约 1.8 米。支撑杆高出墙壁支架的部分不得超过 2.5 米。
3. 3. 方位选择： 北半球安装在建筑物的北侧，南半球安装在南侧。这可以最大限度减少建筑物表面发热对测量的干扰。
4. 4. 避开阴影： 安装位置应确保无阴影遮挡。注意阴影位置会随时间推移而变化。

🚫 应避开的区域

• • 不要安装在建筑物或树木的避风处。
• • 远离屋顶喷淋器。
• • 远离烟囱或通风排气口等散热物体。
• • 远离变压器、高压线等电磁干扰源。

🏗️ 安装加固

• • 确保安装墙壁支架的表面坚固。
• • 安装 2 个墙壁支架，以承载气象站重量并抵抗强风。
• • 两个支架之间的距离至少保持 1 米。
• • 切勿将气象站固定在墙壁栏杆上。

三、 电气连接：系统集成

WSP21 通过 Modbus (RS485) 智能桥接器 接入 Connext 工业网络。该桥接器负责偏置和总线终端匹配。

1. 传感器电源要求

请将 WSP21 连接至 Connext 系统的传感器电源（24 VDC / 120 W，货号 3771722）或符合以下标准的电源：

2. 接线说明（10 米以内）

• • 使用自带的螺纹接头传感器电缆 (AWG26) 连接至气象站接线盒。
• • 将电源芯线连接至满足上述要求的电源。
• • 将数据芯线连接至 Modbus (RS485) 智能桥接器的 RS485 端口。
• • 接线盒和智能桥接器均标配 RS485 网络总线终端电阻。

3. 远距离接线（10 至 100 米）

如果距离超过 10 米，则必须延长电缆（总长不得超过 100 米）。

所需材料：

• • 防护等级至少为 IP65 的接线盒。
• • 12 芯延长线： 最大长度 90 米，线径 Ø 1.0 mm (0.8 mm²)，双绞屏蔽线。

接线步骤：

1. 1. 用自带电缆连接气象站。
2. 2. 在接线盒内将自带电缆与延长线连接（对应下方线序表）。
3. 3. 将电源和数据线分别接入电源及智能桥接器。

四、 核心线序对照表

通过专业的安装与精准的连接，WSP21 将成为您温室管理中最可靠的“哨兵”，为作物生长保驾护航。
