(七)如何解决EPLAN图纸导出的PDF文档显示不全的问题

EPLAN图纸在打印、传递、交流、交付生产时，一般都会选择PDF格式进行导出，由于图框、线条、字体等设置的颜色问题，经常会出现图纸显示不全的问题。如采用修改颜色的方式，则会费时费力。采用如下方法及步骤，则能完美解决该问题。

方法及步骤：

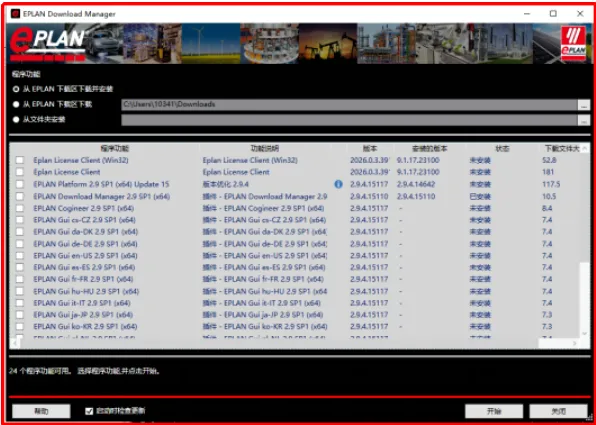

1） 打开EPLAN软件，依次点击帮助—EPLAN Download Manager；

2） 选择下载并安装EPLAN Platform 2.7 (x64) HF*（其余补丁也可以选择下载和安装，此项为首要选择）；

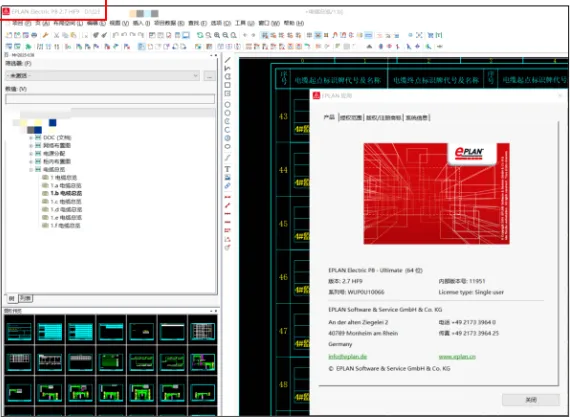

3） 安装后重启EPLAN，EPLAN软件左上角标识即会升级显示为EPLAN Electric P8 2.7 HF*，此时导出PDF即可避免显示不全的问题。

注意事项：

1） 下载安装时应关闭EPLAN，否则影响安装；

2） 安装补丁前建议关闭电脑杀毒软件及系统自带的Windows Defender，避免补丁被拦截导致安装失败；

3） 若安装补丁后仍出现PDF显示不全，可检查EPLAN页面设置，确保图纸页面大小、缩放比例与PDF导出设置一致；

4） 安装补丁时建议以管理员身份运行安装程序，避免因权限不足导致安装不完整。
