夜雨聆风很多施工单位验收仅简单核查“无漏水、能转动”，忽略软脚消除、管道应力管控、管道接驳后复测对中等强制工序。看似安装完工，轴系持续承受附加弯矩，长期运行设备使用寿命直接折损一半。
一、前期先决条件：基础、垫铁与机组就位
1、混凝土基础硬性要求
1）机组基础自重≥水泵总重量3倍，基础外缘超出底座100～150mm；顶面高于地面≥100mm，防止积水锈蚀地脚螺栓；
2）基础表面凿毛清理，无浮浆、空洞、油污，保证二次灌浆结合牢固；
3）预留地脚螺栓孔洞清理干净；混凝土强度达到设计强度75%以上，方可开展设备就位作业。
地脚螺栓底端不得触碰孔底；螺栓垂直，螺纹清理并涂防护油脂；螺母拧紧后，螺栓外露2～3个螺距；混凝土强度达标后方可终紧地脚。
验收合格标准：基础无裂缝、空鼓；地脚螺栓垂直无卡阻，丝扣完好。

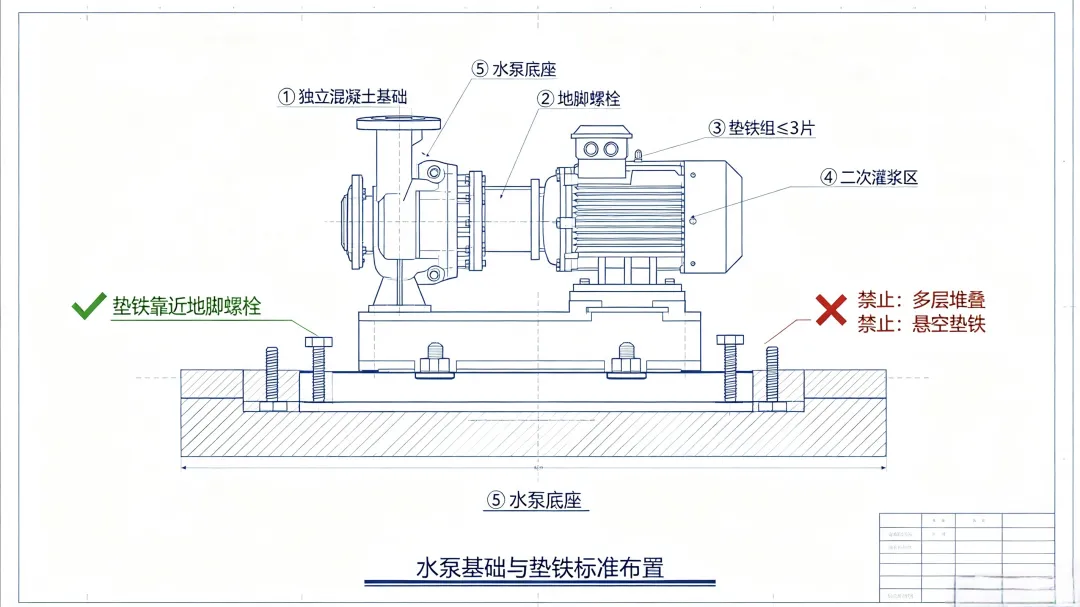

2、垫铁标准化工艺规范
1）地脚螺栓两侧成对布置垫铁组，相邻垫铁组间距控制500～1000mm；
2）单组垫铁数量≤3块，厚垫铁在下、薄垫铁居中，斜垫铁放置顶层；
3）斜垫铁相互搭接长度≥总长3/4；找平完成后层间点焊固定；
❌严禁垫铁与泵底座焊接、大量多层叠加、局部悬空布置。
✅验收标准：垫铁接触密实无松动，布置点位符合要求，点焊牢固。
3、吊装就位红线规范
仅允许使用设备原厂吊耳吊装；严禁直接捆绑泵轴、电机轴、联轴器，防止轴系弯曲变形。机组就位后，地脚螺栓临时穿入，不要一次性完全锁紧，预留水平微调余量。
二、机组找平、消除软脚（极易忽视的隐蔽质量控制点）

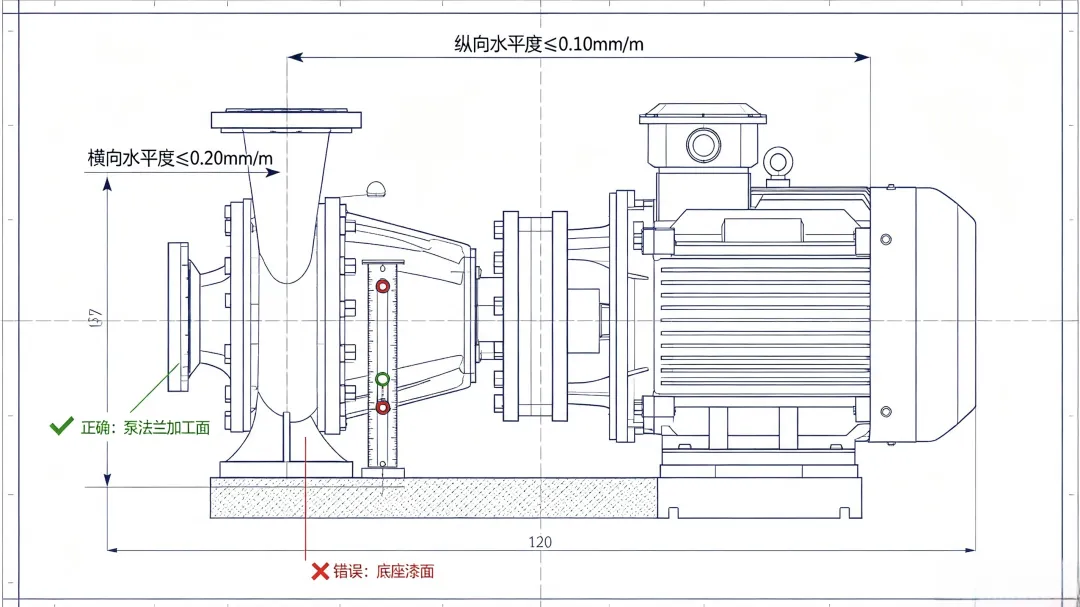

1、水平测量基准
水平仪禁止放置在底座漆面、非加工粗糙面。
正确基准：泵进出口法兰加工面、泵轴颈精加工面。
2、找平精度限值
依据 GB 50275-2010《风机、压缩机、泵安装工程施工及验收规范》4.2.2条款：
卧式整体出厂离心泵：
- 纵向水平度 ≤0.10mm/m
- 横向水平度 ≤0.20mm/m
实操要求：依靠增减垫铁调整水平，严禁强行拧紧地脚螺栓硬拉底座找平。
3、软脚排查工艺
全部地脚预紧完成后，对角逐一松开单颗地脚螺栓，观测底座抬升量；
任意点位底座抬升＞0.05mm，判定存在软脚缺陷，必须增加垫铁消除。
软脚危害：运行振动持续放大、地脚螺栓反复松动、联轴器对中数据持续漂移，诱发机封渗漏。
✅本段验收标准
整机无软脚，底座贴合均匀；水平度偏差满足限值；不存在螺栓强制纠偏行为。
三、核心工序：联轴器轴系平衡找正
1、找正基本原则
以水泵本体为固定基准，所有偏差调整仅允许改动电机侧垫片；严禁移动泵体，破坏管路法兰对位。
2、精密对中验收指标（暖通1450r/min、2900r/min离心泵）
依据GB 50275-2010 4.2.2，无厂家特殊要求时执行以下标准：
1）两半联轴器径向位移（同轴度偏差）≤0.05mm
2）联轴器端面轴向张口（角向倾斜）≤0.05mm/100mm
3）联轴器端面间隙：2～4mm（优先遵循水泵厂家样本）

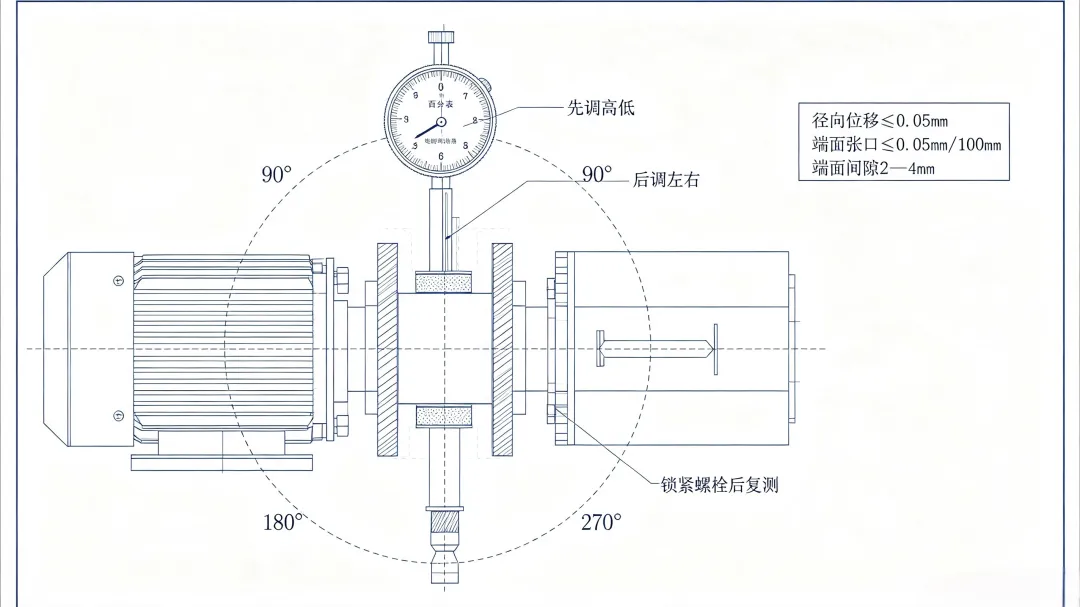

3、标准四点找正流程
沿圆周0°、90°、180°、270°匀速旋转轴，完整记录百分表读数；
调整顺序：先校正高低偏差，再校正左右偏移；每调整一次垫片，对角锁紧地脚螺栓，再次复测。
4、强制性关键条款
管道与泵连接完成后，应当复检泵原始找正精度。
管道接驳产生的外力会直接破坏轴系同轴度；只做初次对中、不复测，判定安装不合格。
✅本段验收标准
径向、角向偏差全部满足限值；手动盘车转动顺滑、无卡点、无摩擦异响；管道接驳后复测对中数据依然合格。
四、管道应力管控
1. 泵进出口管道必须设置独立支架，泵体不得承受管道、阀门自重；
2. 相互连接法兰端面保持平行，严禁借助法兰螺栓强行拉紧对口，防止泵壳体承受扭力变形；
3. 管道与泵连接完成后，禁止在管道上直接焊接、气割作业。
现场常见违规行为
1）利用橡胶软接消除管道错位、强行纠偏；
2）管路无独立支架，管道重量压在水泵法兰；
3）法兰不同心，依靠螺栓外力硬拉合拢。
无应力配管合格判定方法
松开进出口全部法兰连接螺栓，复测联轴器对中数据；数据无明显偏移，代表无附加管道应力。
✅验收标准：管路独立支架齐全；橡胶软接无扭曲、拉伸、挤压；法兰自由对中，无强制对口。
五、二次灌浆施工验收标准
1）灌浆前底座内部清理干净，无杂物、油污；
2）灌浆料密实饱满，无蜂窝、空洞、裂缝；
3）养护达到强度要求，方可对角分次均匀终紧地脚螺栓，禁止单边一次性锁紧。
✅验收标准：灌浆结合密实，底座与基础无空鼓；螺栓紧固力矩均匀。

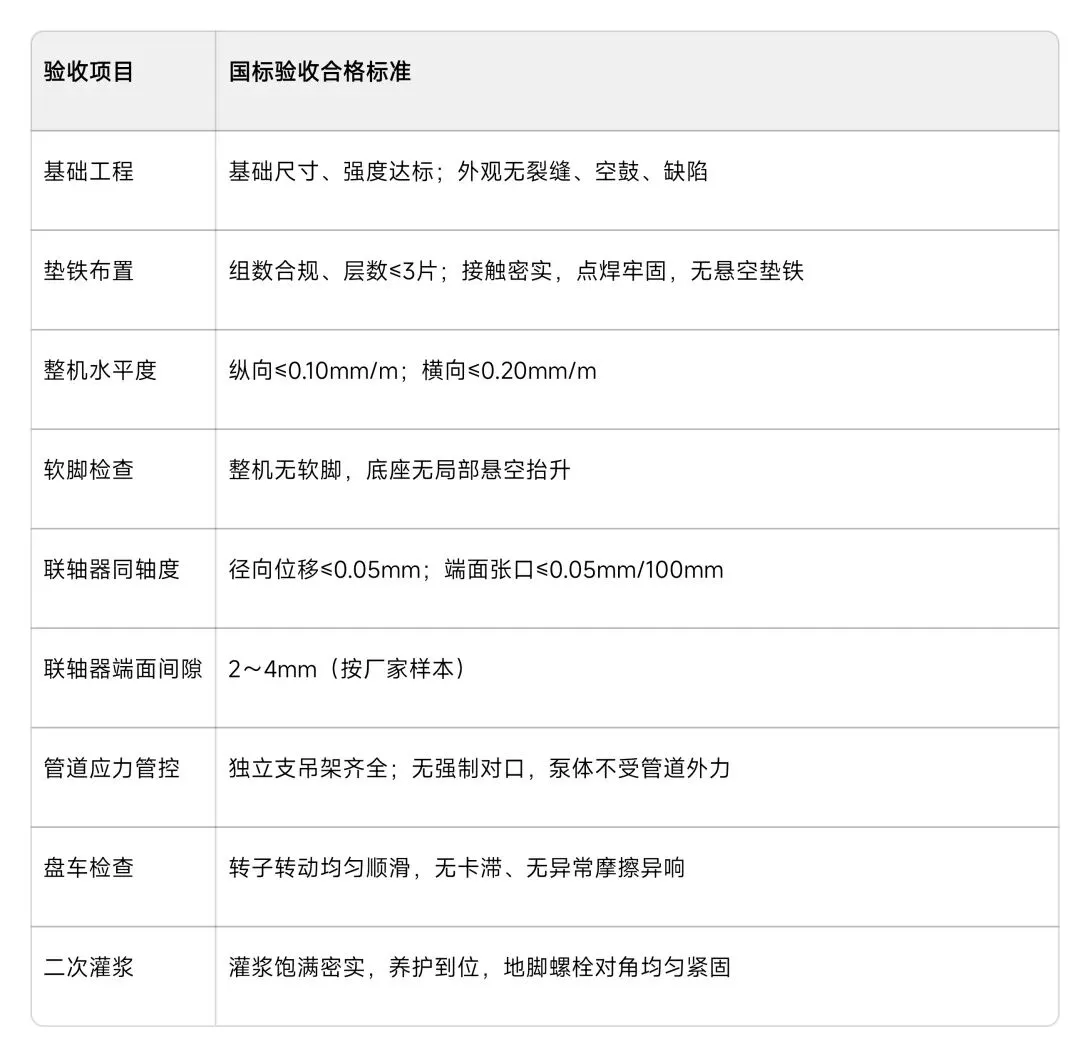

六、水泵安装工程 竣工验收汇总表
验收项目
基础工程 基础尺寸、强度达标；外观无裂缝、空鼓、缺陷
垫铁布置 组数合规、层数≤3片；接触密实，点焊牢固，无悬空垫铁
整机水平度 纵向≤0.10mm/m；横向≤0.20mm/m
软脚检查 整机无软脚，底座无局部悬空抬升
联轴器同轴度 径向位移≤0.05mm；端面张口≤0.05mm/100mm
联轴器端面间隙 2～4mm（按厂家样本）
管道应力管控 独立支吊架齐全；无强制对口，泵体不受管道外力
盘车检查 转子转动均匀顺滑，无卡滞、无异常摩擦异响
二次灌浆 灌浆饱满密实，养护到位，地脚螺栓对角均匀紧固
