气死小辣椒，不让独头蒜。前文分享过渐开线花键强度AGMA 945-A18的经典算法，本文补充AGMA 6123-C16（或GB/T 33923-2017）的算法，已经与Kisssoft精确对齐，几个算法可以对比着用。之前分享过的小伙伴，请微信联系更新。

前文链接：

计算过程

1、AGMA 6123标准算法：

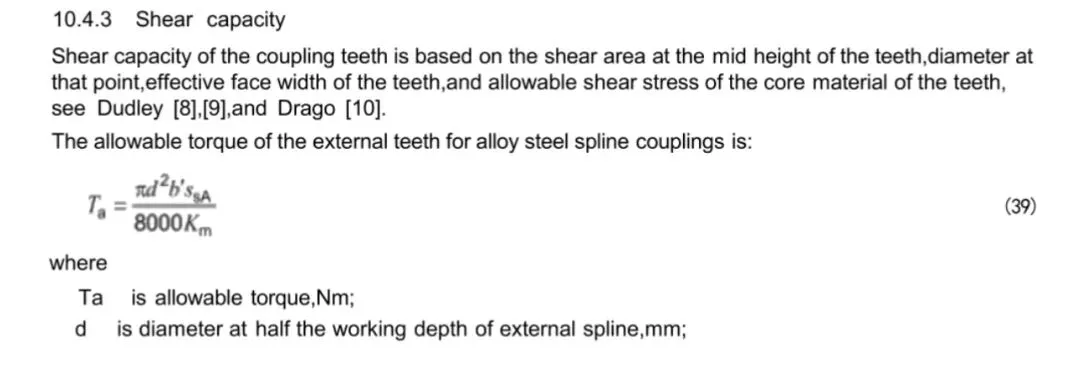

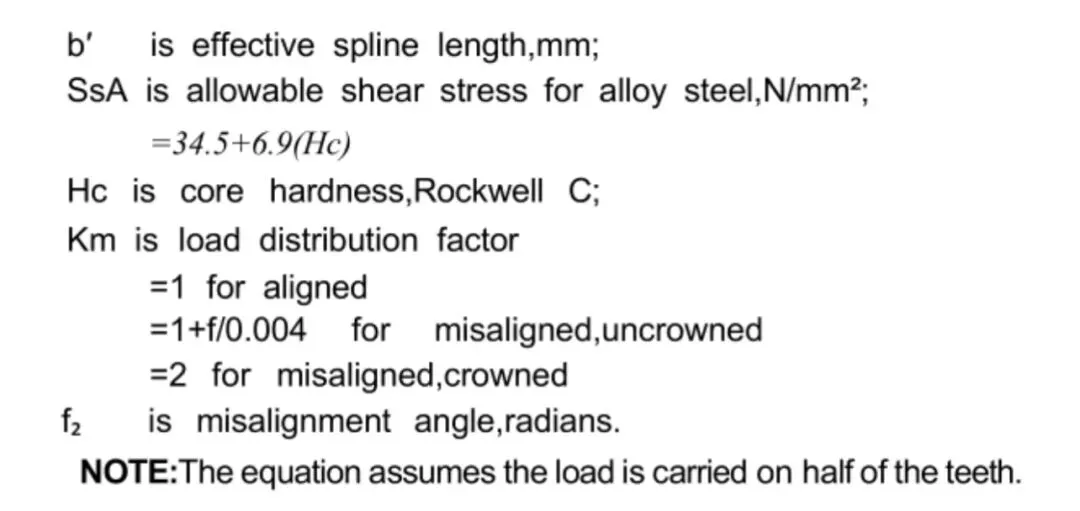

①许用剪切应力和扭矩

校核对象花键副工作高度一半处的剪切应力。

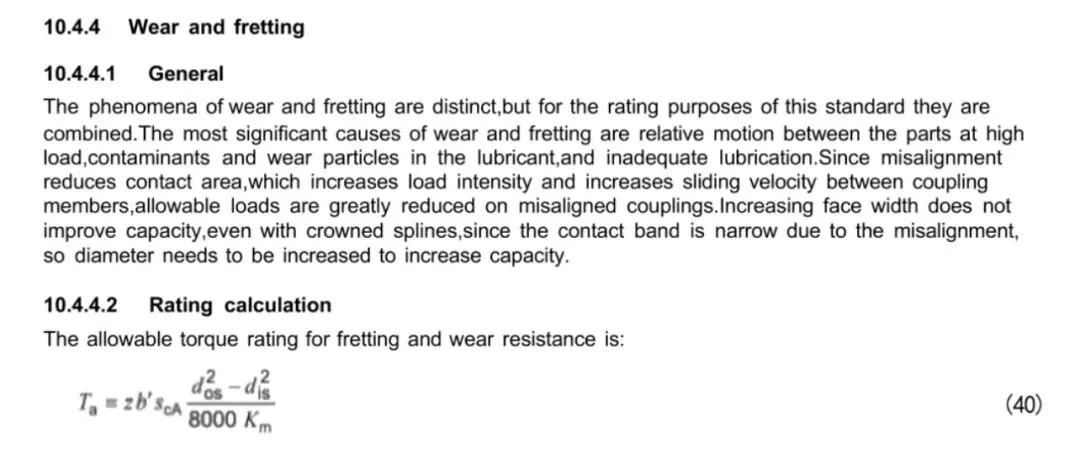

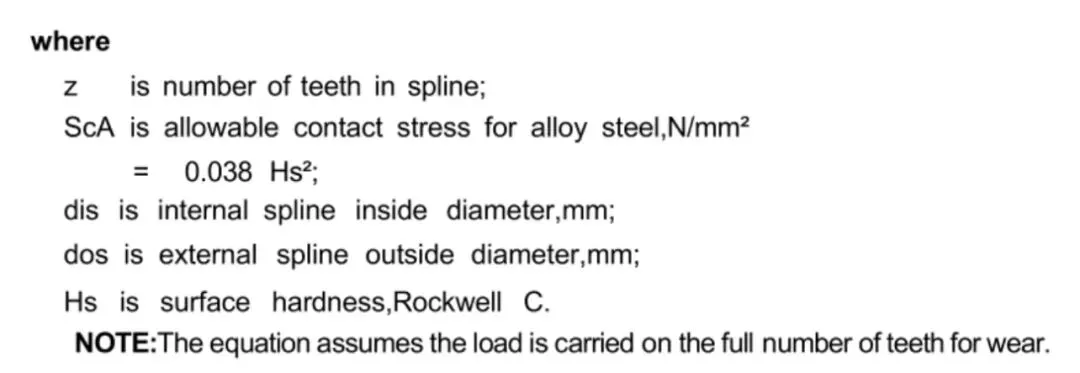

②胶合和磨损许用应力和扭矩

校核对象内、外花键的齿面

备注：

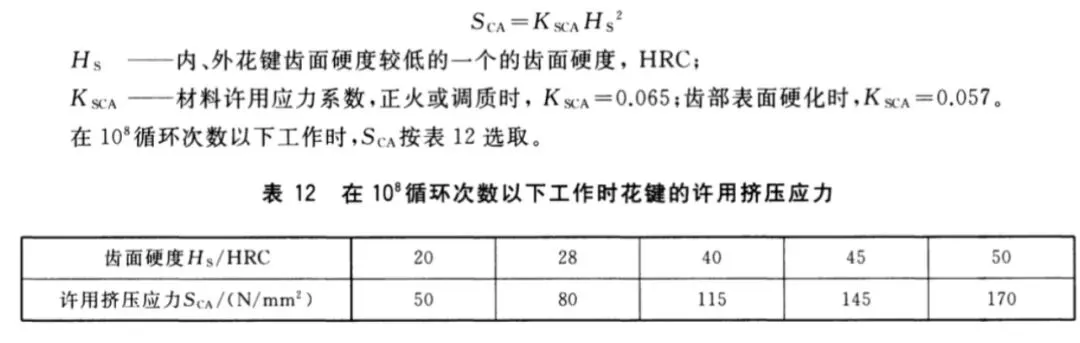

GB/T 33923许用面压接触数值不同，系数可取0.057，许用接触面压数值更大。

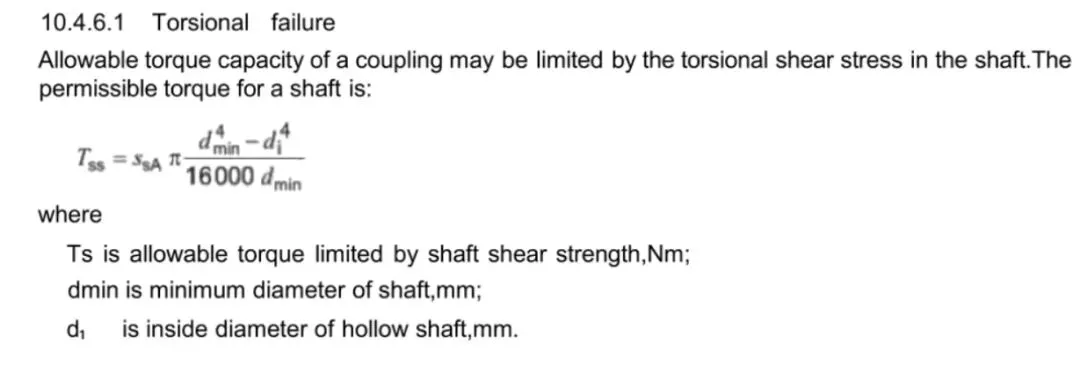

③外花键扭转失效校核

计算外花键齿根圆与轴内孔位置的薄壁圆筒扭转剪切应力，风险较高的轴失效类型。

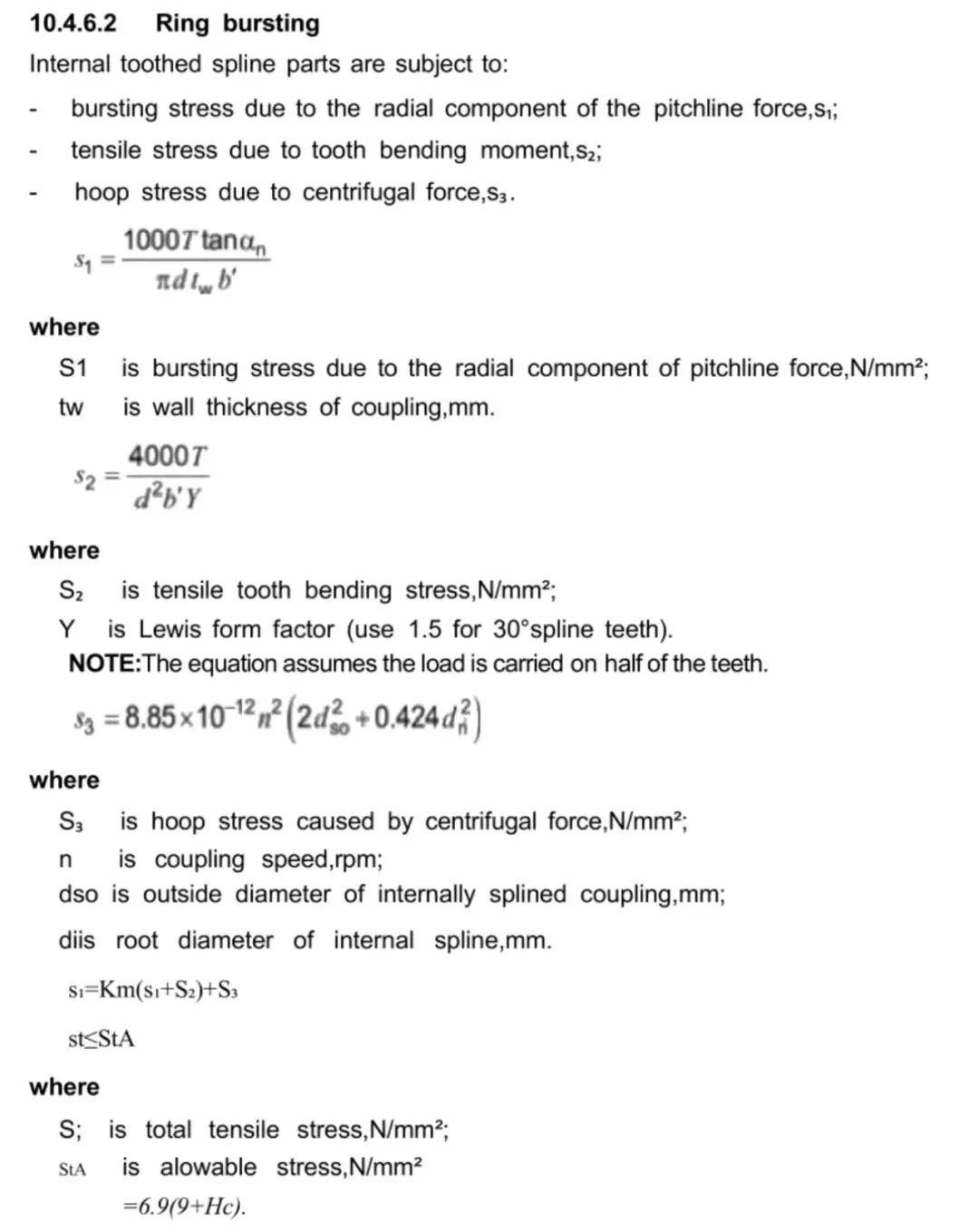

④内花键胀裂校核

内花键齿根圆与轮毂外径位置的薄壁圆筒环形拉应力，轮毂独有的失效类型。

2、表格计算结果：

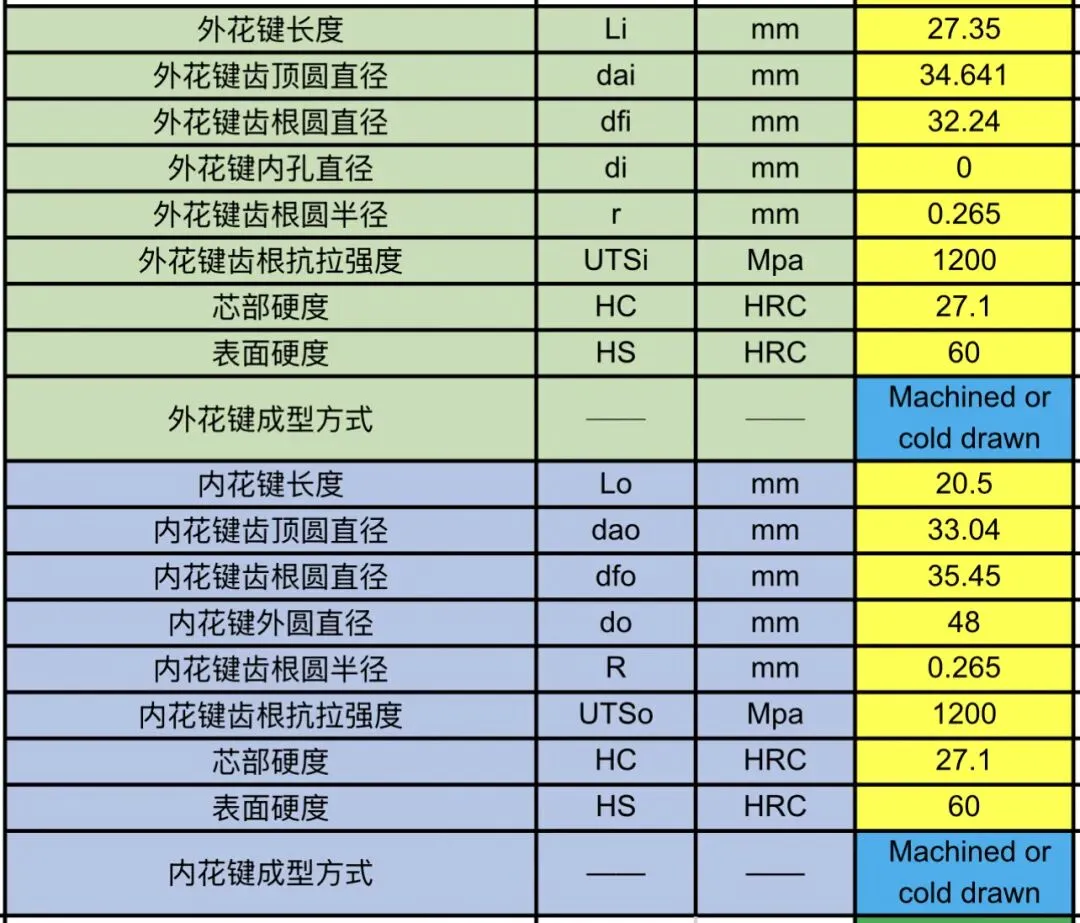

设计输入：

增加芯部和表面硬度

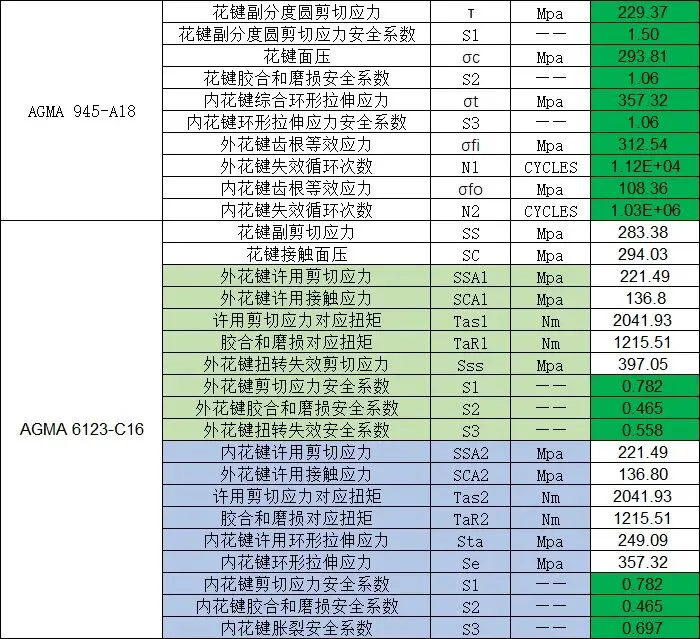

设计输出：

AGMA 6123算法偏保守，计算中未用到寿命系数Lf，几个许用应力给的较低，如果是大扭矩的半轴花键，各强度安全系数几乎都小于1，但实际应力远低于屈服强度，需结合量产案例或试验做最终判定。
