北京十一学校初三线上“一起练习”（一）物理
一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共24分，每小题
2分）
1. 在国际单位制中，电功的单位是（ ）
A. 欧姆（ ） B. 焦耳（J） C. 安培（A） D. 瓦特（W）
2. 如图所示，其中符合安全用电原则的是（ ）
A 机壳没有接地
.
B. 绝缘皮破损
C. 多个大功率用电器同时使用一个插座
D. 发生触电事故时要立即断开电源
3. 下列几种估测中符合实际情况的是（ ）
A. 一节干电池的电压是5V
B. 对人体安全的电压是220V
C. 家用空调正常工作时的电流约为5A
的
D. 普通教室一盏日光灯正常发光时 电功率约为1000W
4. 下列电器中，利用电流的热效应工作的是（ ）A. 电熨斗 B. 电冰箱 C. 电视机 D. 空调
5. 下列说法正确的是（ ）
A. 同一用电器在不同电压下工作时的功率一定相同
的
B. 用电器额定功率越大，则实际消耗 电能越快
C. 甲电器实际功率越大，则消耗的电能越多
D. 用电器消耗电能的快慢取决于实际功率
6. 干簧管是一种开关，其结构简图如图甲所示，其中磁簧片是一种有弹性、易被磁化的软磁性材料，被固
定于玻璃管内．将一个条形磁铁靠近并与干簧管平行放置时，干簧管的磁簧片触点就会闭合，电路接通，
如图乙所示；当条形磁铁远离干簧管时，触点就会断开．关于干簧管的磁簧片被磁化后，触点部位闭合的
原因，下列说法正确的是
A. 同种电荷相互排斥
B. 异种电荷相互吸引
C. 同名磁极相互排斥
D. 异名磁极相互吸引
7. 下列关于磁场的说法正确的是（ ）
A. 在磁体周围撒铁屑可以判断该磁体周围的磁场方向
B. 仅在地磁场的作用下，可自由转动的小磁针静止时，N极指向地理的北极附近
C. 只要导体在磁场中运动，就会产生感应电流
D. 法拉第实验说明了通电导线周围有磁场

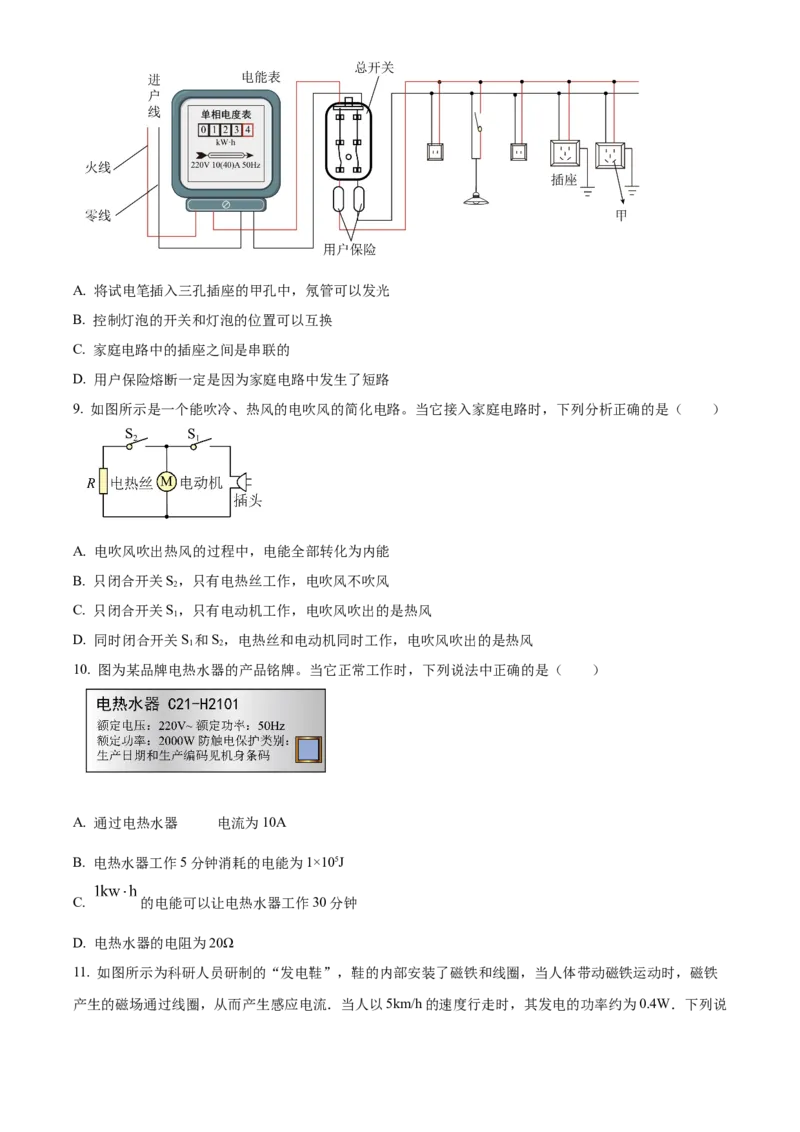

8. 如图所示是某同学家的电路简化图，下列说法中正确的是（ ）A. 将试电笔插入三孔插座的甲孔中，氖管可以发光
B. 控制灯泡的开关和灯泡的位置可以互换
C. 家庭电路中的插座之间是串联的
D. 用户保险熔断一定是因为家庭电路中发生了短路
9. 如图所示是一个能吹冷、热风的电吹风的简化电路。当它接入家庭电路时，下列分析正确的是（ ）
A. 电吹风吹出热风的过程中，电能全部转化为内能
B. 只闭合开关S，只有电热丝工作，电吹风不吹风
2
C. 只闭合开关S，只有电动机工作，电吹风吹出的是热风
1
D. 同时闭合开关S 和S，电热丝和电动机同时工作，电吹风吹出的是热风
1 2
10. 图为某品牌电热水器的产品铭牌。当它正常工作时，下列说法中正确的是（ ）
的
A. 通过电热水器 电流为10A
B. 电热水器工作5分钟消耗的电能为1×105J
C. 的电能可以让电热水器工作30分钟
D. 电热水器的电阻为20Ω

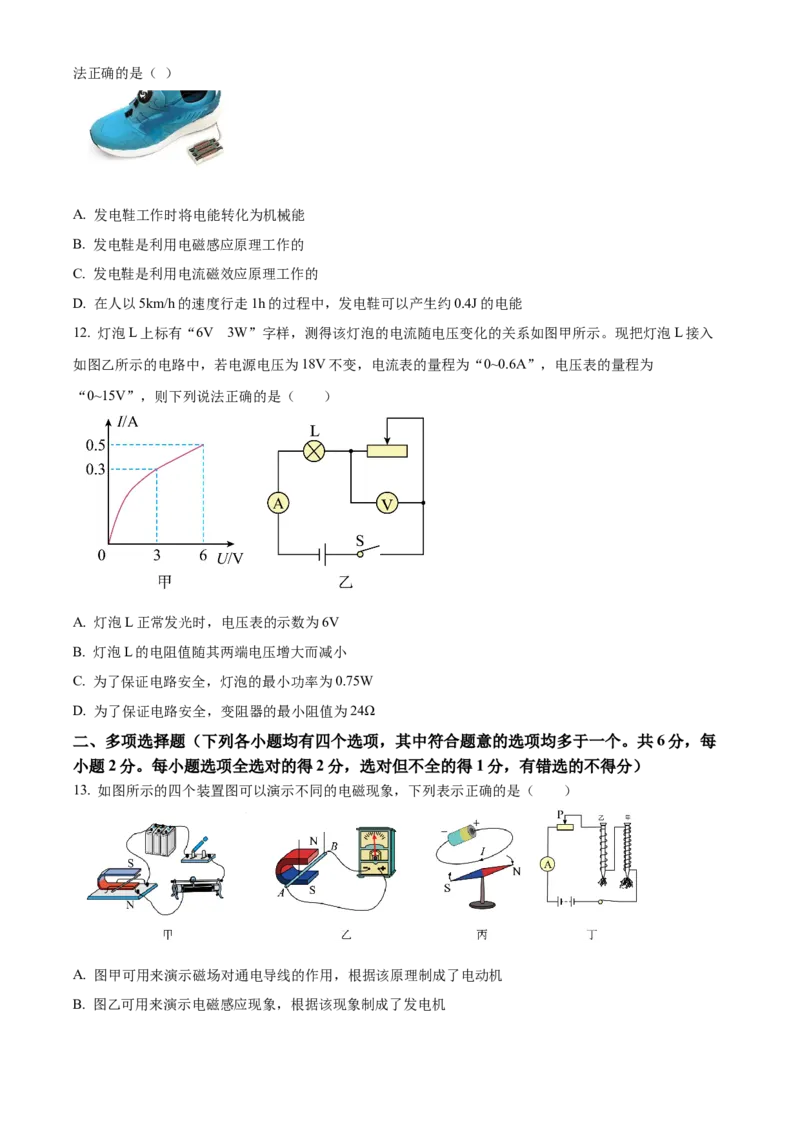

11. 如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁
产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（ ）
A. 发电鞋工作时将电能转化为机械能
B. 发电鞋是利用电磁感应原理工作的
C. 发电鞋是利用电流磁效应原理工作的
D. 在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能
12. 灯泡L上标有“6V 3W”字样，测得该灯泡的电流随电压变化的关系如图甲所示。现把灯泡L接入
如图乙所示的电路中，若电源电压为18V不变，电流表的量程为“0~0.6A”，电压表的量程为
“0~15V”，则下列说法正确的是（ ）
A. 灯泡L正常发光时，电压表的示数为6V
B. 灯泡L的电阻值随其两端电压增大而减小
C. 为了保证电路安全，灯泡的最小功率为0.75W
D. 为了保证电路安全，变阻器的最小阻值为24Ω
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共6分，每
小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 如图所示的四个装置图可以演示不同的电磁现象，下列表示正确的是（ ）
A. 图甲可用来演示磁场对通电导线的作用，根据该原理制成了电动机
B. 图乙可用来演示电磁感应现象，根据该现象制成了发电机C. 图丙可用来演示电流的磁效应
D. 图丁比较甲乙两个电磁铁可用来演示电磁铁的磁性强弱与电流大小的关系

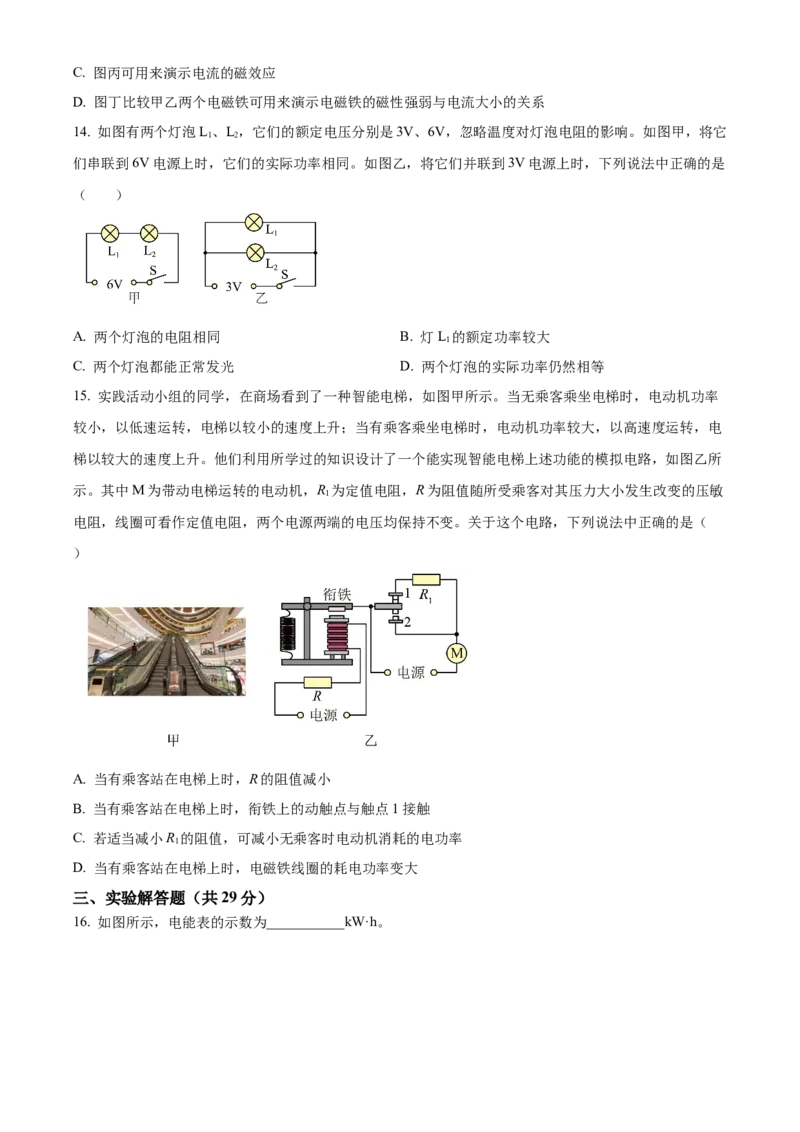

14. 如图有两个灯泡L、L，它们的额定电压分别是3V、6V，忽略温度对灯泡电阻的影响。如图甲，将它
1 2
们串联到6V电源上时，它们的实际功率相同。如图乙，将它们并联到3V电源上时，下列说法中正确的是
（ ）
A. 两个灯泡的电阻相同 B. 灯L 的额定功率较大
1
C. 两个灯泡都能正常发光 D. 两个灯泡的实际功率仍然相等
15. 实践活动小组的同学，在商场看到了一种智能电梯，如图甲所示。当无乘客乘坐电梯时，电动机功率
较小，以低速运转，电梯以较小的速度上升；当有乘客乘坐电梯时，电动机功率较大，以高速度运转，电
梯以较大的速度上升。他们利用所学过的知识设计了一个能实现智能电梯上述功能的模拟电路，如图乙所
示。其中M为带动电梯运转的电动机，R 为定值电阻，R为阻值随所受乘客对其压力大小发生改变的压敏
1
电阻，线圈可看作定值电阻，两个电源两端的电压均保持不变。关于这个电路，下列说法中正确的是（
）
A. 当有乘客站在电梯上时，R的阻值减小
B. 当有乘客站在电梯上时，衔铁上的动触点与触点1接触
C. 若适当减小R 的阻值，可减小无乘客时电动机消耗的电功率
1
D. 当有乘客站在电梯上时，电磁铁线圈的耗电功率变大
三、实验解答题（共29分）

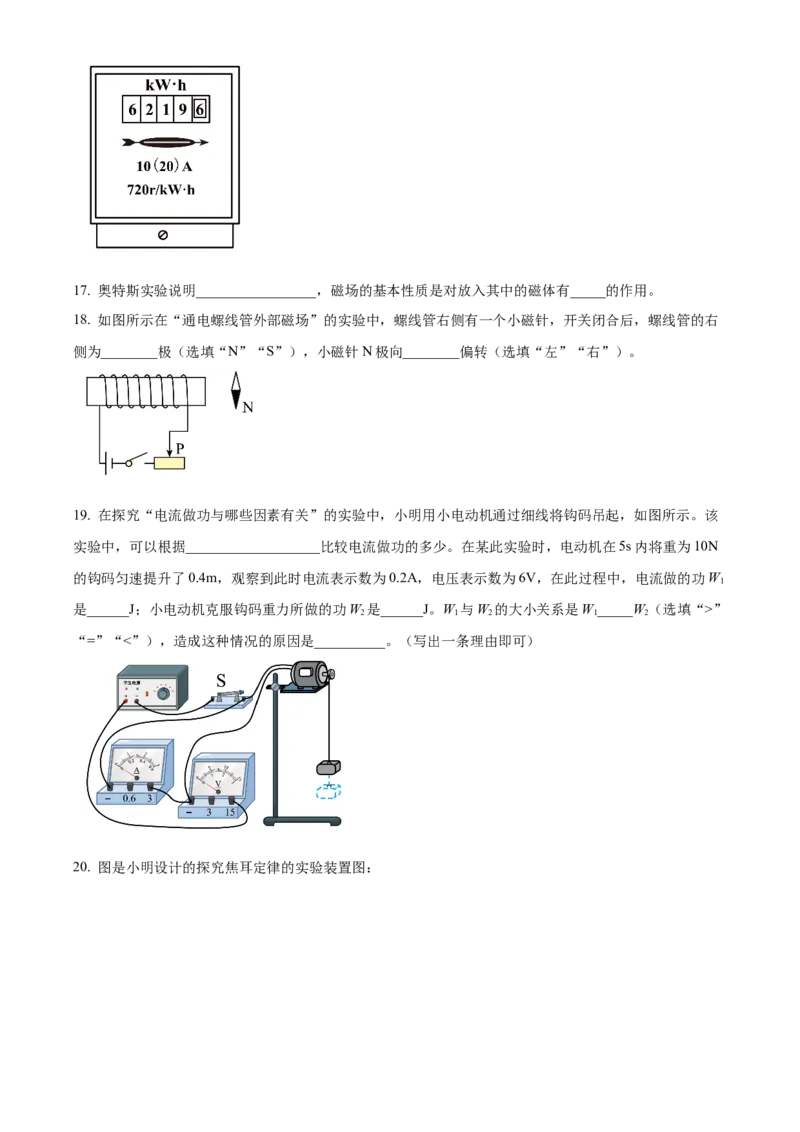

16. 如图所示，电能表的示数为___________kW·h。17. 奥特斯实验说明_________________，磁场的基本性质是对放入其中的磁体有_____的作用。
18. 如图所示在“通电螺线管外部磁场”的实验中，螺线管右侧有一个小磁针，开关闭合后，螺线管的右
侧为________极（选填“N”“S”），小磁针N极向________偏转（选填“左”“右”）。
19. 在探究“电流做功与哪些因素有关”的实验中，小明用小电动机通过细线将钩码吊起，如图所示。该
实验中，可以根据___________________比较电流做功的多少。在某此实验时，电动机在5s内将重为10N
的钩码匀速提升了0.4m，观察到此时电流表示数为0.2A，电压表示数为6V，在此过程中，电流做的功W
1
是______J；小电动机克服钩码重力所做的功W 是______J。W 与W 的大小关系是W_____W（选填“>”
2 1 2 1 2
“=”“<”），造成这种情况的原因是__________。（写出一条理由即可）

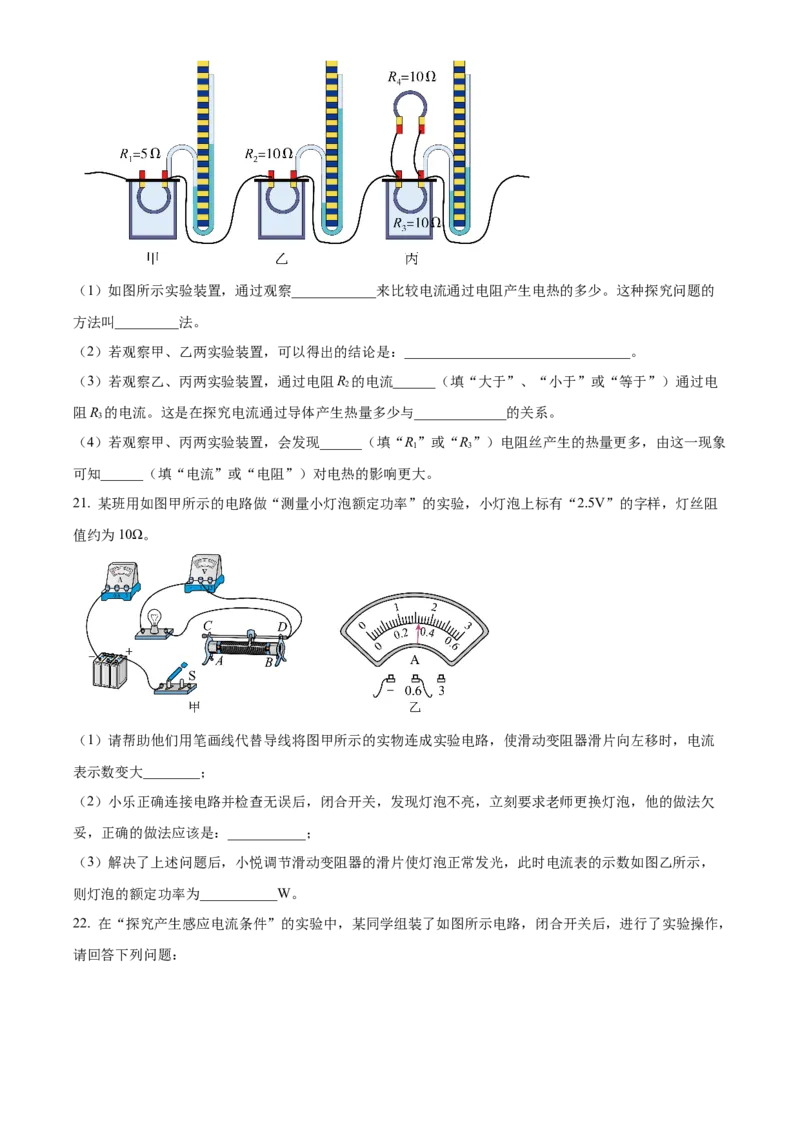

20. 图是小明设计的探究焦耳定律的实验装置图：（1）如图所示实验装置，通过观察____________来比较电流通过电阻产生电热的多少。这种探究问题的
方法叫_________法。
（2）若观察甲、乙两实验装置，可以得出的结论是：________________________________。
（3）若观察乙、丙两实验装置，通过电阻R 的电流______（填“大于”、“小于”或“等于”）通过电
2
阻R 的电流。这是在探究电流通过导体产生热量多少与_____________的关系。
3
（4）若观察甲、丙两实验装置，会发现______（填“R”或“R”）电阻丝产生的热量更多，由这一现象
1 3
可知______（填“电流”或“电阻”）对电热的影响更大。
21. 某班用如图甲所示的电路做“测量小灯泡额定功率”的实验，小灯泡上标有“2.5V”的字样，灯丝阻
值约为10Ω。
（1）请帮助他们用笔画线代替导线将图甲所示的实物连成实验电路，使滑动变阻器滑片向左移时，电流
表示数变大________；
（2）小乐正确连接电路并检查无误后，闭合开关，发现灯泡不亮，立刻要求老师更换灯泡，他的做法欠
妥，正确的做法应该是：___________；
（3）解决了上述问题后，小悦调节滑动变阻器的滑片使灯泡正常发光，此时电流表的示数如图乙所示，
则灯泡的额定功率为___________W。

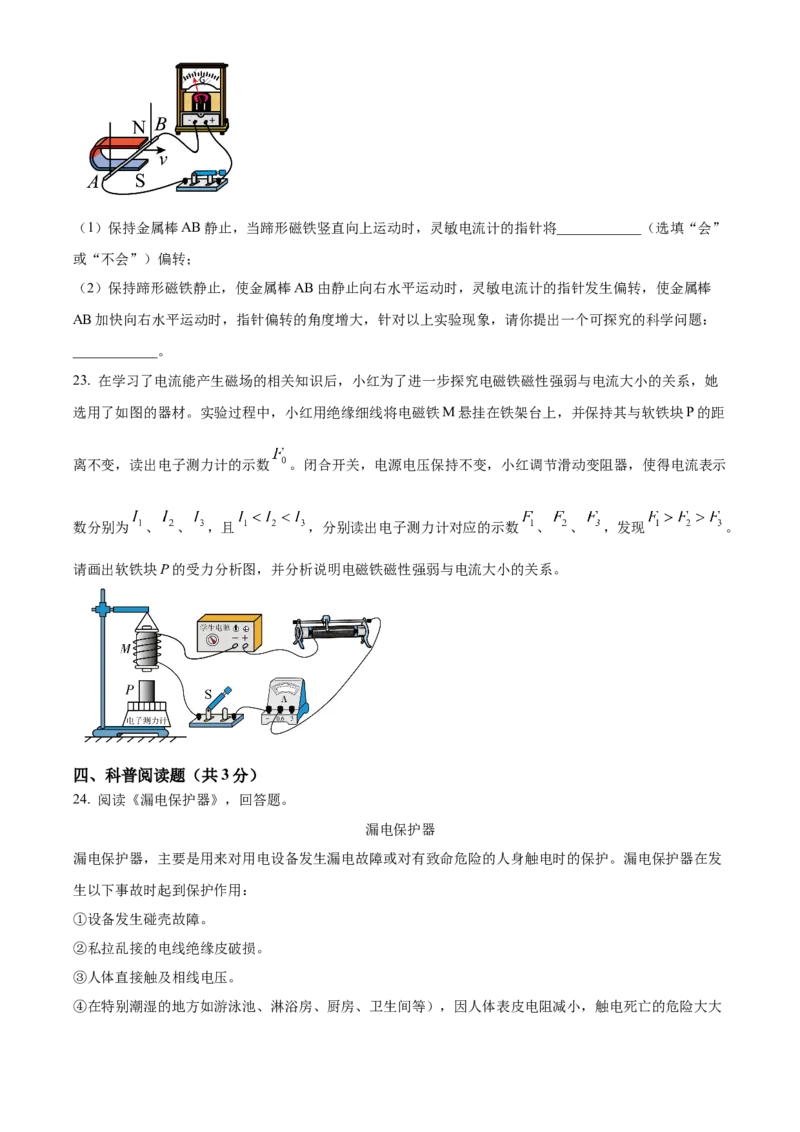

22. 在“探究产生感应电流条件”的实验中，某同学组装了如图所示电路，闭合开关后，进行了实验操作，
请回答下列问题：（1）保持金属棒AB静止，当蹄形磁铁竖直向上运动时，灵敏电流计的指针将____________（选填“会”
或“不会”）偏转；
（2）保持蹄形磁铁静止，使金属棒AB由静止向右水平运动时，灵敏电流计的指针发生偏转，使金属棒
AB加快向右水平运动时，指针偏转的角度增大，针对以上实验现象，请你提出一个可探究的科学问题：
____________。
23. 在学习了电流能产生磁场的相关知识后，小红为了进一步探究电磁铁磁性强弱与电流大小的关系，她
选用了如图的器材。实验过程中，小红用绝缘细线将电磁铁M悬挂在铁架台上，并保持其与软铁块P的距
离不变，读出电子测力计的示数 。闭合开关，电源电压保持不变，小红调节滑动变阻器，使得电流表示
数分别为 、 、 ，且 ，分别读出电子测力计对应的示数 、 、 ，发现 。
请画出软铁块P的受力分析图，并分析说明电磁铁磁性强弱与电流大小的关系。
四、科普阅读题（共3分）
24. 阅读《漏电保护器》，回答题。
漏电保护器
漏电保护器，主要是用来对用电设备发生漏电故障或对有致命危险的人身触电时的保护。漏电保护器在发
生以下事故时起到保护作用：
①设备发生碰壳故障。
②私拉乱接的电线绝缘皮破损。
③人体直接触及相线电压。
④在特别潮湿的地方如游泳池、淋浴房、厨房、卫生间等），因人体表皮电阻减小，触电死亡的危险大大增加，安装漏电保护器后便能有效地减少触电伤亡事故。
⑤当一些电子设备绝缘材料损坏时，其外露的金属附件如电视机、收录机的拉杆天线等）可能带危险电压，
这种危险电压是不能用接地的方法消除的，只有靠安装漏电保护器才能保证在人身触电的瞬间迅速切断电
路，保证人身安全。

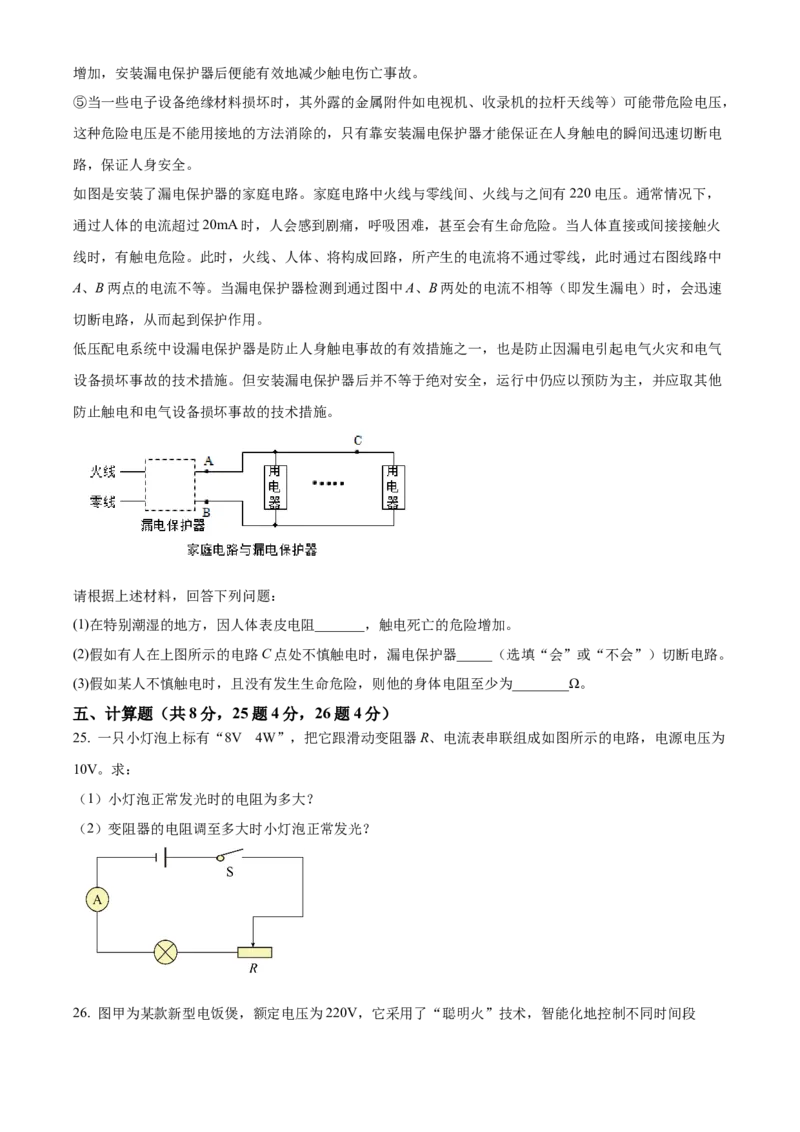

如图是安装了漏电保护器的家庭电路。家庭电路中火线与零线间、火线与之间有220电压。通常情况下，
通过人体的电流超过20mA时，人会感到剧痛，呼吸困难，甚至会有生命危险。当人体直接或间接接触火
线时，有触电危险。此时，火线、人体、将构成回路，所产生的电流将不通过零线，此时通过右图线路中
A、B两点的电流不等。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速
切断电路，从而起到保护作用。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气
设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应取其他
防止触电和电气设备损坏事故的技术措施。
请根据上述材料，回答下列问题：
(1)在特别潮湿的地方，因人体表皮电阻_______，触电死亡的危险增加。
(2)假如有人在上图所示的电路C点处不慎触电时，漏电保护器_____（选填“会”或“不会”）切断电路。
(3)假如某人不慎触电时，且没有发生生命危险，则他的身体电阻至少为________Ω。
五、计算题（共8分，25题4分，26题4分）
25. 一只小灯泡上标有“8V 4W”，把它跟滑动变阻器R、电流表串联组成如图所示的电路，电源电压为
10V。求：
（1）小灯泡正常发光时的电阻为多大？
（2）变阻器的电阻调至多大时小灯泡正常发光？

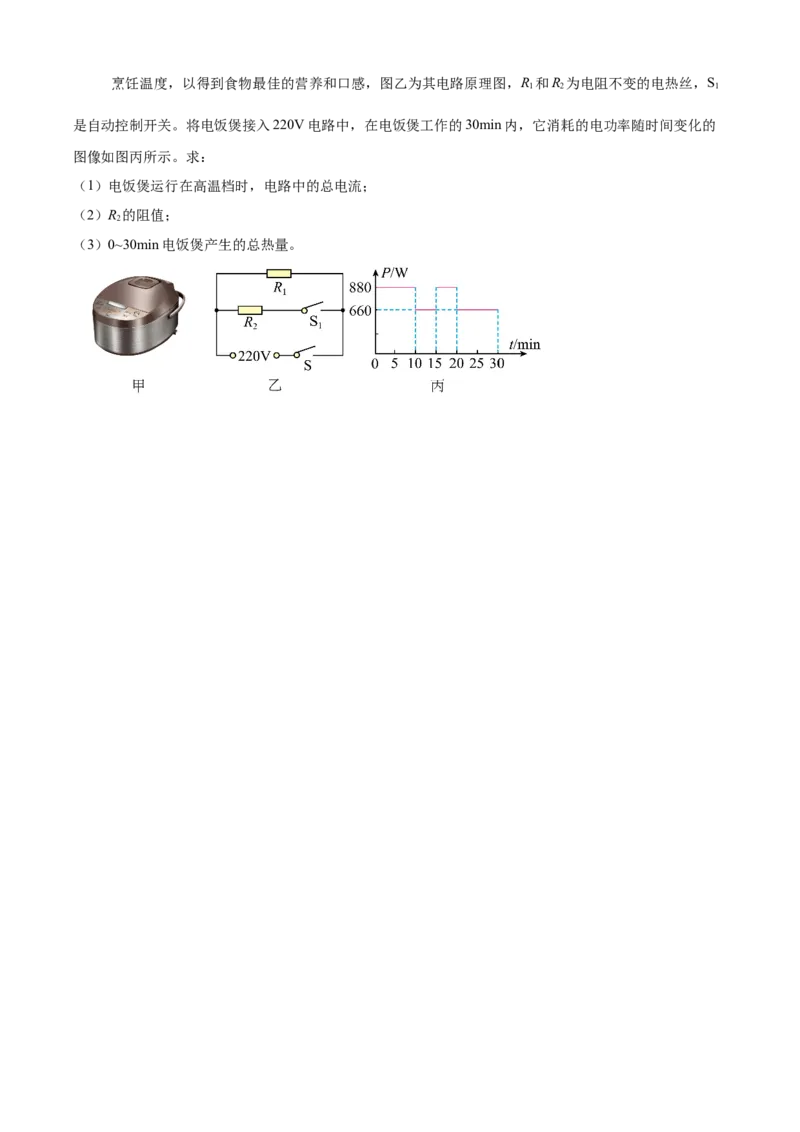

26. 图甲为某款新型电饭煲，额定电压为220V，它采用了“聪明火”技术，智能化地控制不同时间段的
烹饪温度，以得到食物最佳的营养和口感，图乙为其电路原理图，R 和R 为电阻不变的电热丝，S
1 2 1
是自动控制开关。将电饭煲接入220V电路中，在电饭煲工作的30min内，它消耗的电功率随时间变化的
图像如图丙所示。求：
（1）电饭煲运行在高温档时，电路中的总电流；
（2）R 的阻值；
2
（3）0~30min电饭煲产生的总热量。
