2024 年中考第一次模拟考试（全国卷）
物理·全解全析
（考试时间：90分钟 试卷满分：100分）
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第Ⅰ卷时，选出每小题答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑。如需改动，
用橡皮擦干净后，再选涂其他答案标号。写在本试卷上无效。
3．回答第Ⅱ卷时，将答案写在答题卡上。写在本试卷上无效。
4．考试结束后，将本试卷和答题卡一并交回。

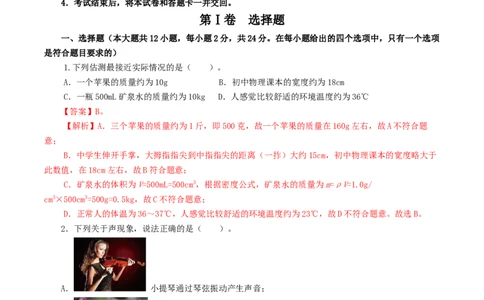

第Ⅰ卷 选择题
一、选择题（本大题共12小题，每小题2分，共24分。在每小题给出的四个选项中，只有一个选项
是符合题目要求的）
1.下列估测最接近实际情况的是（ ）。
A．一个苹果的质量约为10g B．初中物理课本的宽度约为18cm
C．一瓶500mL矿泉水的质量约为10kg D．人感觉比较舒适的环境温度约为36℃
【答案】B。
【解析】A．三个苹果的质量约为1斤，即500克，故一个苹果的质量在160g左右，故A不符合题
意；
B．中学生伸开手掌，大拇指指尖到中指指尖的距离（一拃）大约15cm，初中物理课本的宽度略大于
此数值，在18cm左右，故B符合题意；
C．矿泉水的体积为V=500mL=500cm3，根据密度公式，矿泉水的质量为m=ρV=1.0g/
cm3×500cm3=500g=0.5kg，故C不符合题意；
D．正常人的体温为36～37℃，人感觉比较舒适的环境温度约为23℃，故D不符合题意。故选B。
2．下列关于声现象，说法正确的是（ ）。
A． 小提琴通过琴弦振动产生声音；
B． 青蛙发出“呱呱”声时没有物体振动；C． 用力敲鼓可使音调变高；
D． 敲击水杯时水越多音调越高
【答案】A。
【解析】A．小提琴属于弦乐器，琴声是通过琴弦的振动产生的，故A正确；
B．青蛙“呱呱”的叫声是由于它的鸣囊振动产生的，故B错误；
C．用力敲鼓可使鼓的振幅变大，响度变大，故C错误；
D．敲击一个装了水的杯子，杯中水越多，质量越大，杯子越难振动，振动频率越小，音调越低，故D
错误。故选A。
3.下列是发生在我们身边常见的物理现象，其中解释正确的是（ ）。
A．汽车刹车后速度逐渐减小，最后会停下来，是因为汽车受到了阻力作用；
B．马拉车，但是车始终没动，是因为车受到的拉力小于摩擦力；
C．石块在空中下落的越来越快，主要的原因是石块受到的力越来越大；
D．茶杯静止放在水平课桌上，因为它所受重力和它对桌面的压力是一对平衡力
【答案】A。
【解析】A．汽车刹车后能继续运动，是由于惯性，而汽车刹车后速度逐渐减小，最后会停下来，是
因为受到摩擦阻力的作用，故A正确；
B．马拉车，车没动，处于平衡状态，是因为拉力等于摩擦力，故B错误；
C．石块下落的过程中速度越来越块，是因为此时所受到的向下的重力大于向上的空气阻力的缘故，
故C错误；
D．茶杯所受重力和对桌面的压力，处于静止状态，二力大小相等，方向相反，作用在同一条直线
上，作用在不同物体上，所以是一对相互作用力，故D错误。故选A。
4.如图是一款新型水杯，在杯的夹层中封入适量的固态物质，实现了“快速降温”和“快速升温”的
功能。使用时，将水杯上下晃动几分钟，可以将100 ℃的开水降温至55 ℃左右的温水，也可以将冷水升
温至55 ℃左右的温水，这款水杯被广泛称为“55°杯”。“55°杯”的工作原理是（ ）。
A．首次使用时，必须加注热水；降温时利用物质熔化吸热；升温时利用凝固放热；B．首次使用时，必须加注冷水；降温时利用物质凝固放热；升温时利用熔化吸热；
C．首次使用时，加注冷热水均可；降温时利用物质熔化吸热；升温时利用凝固放热；
D．首次使用时，加注冷热水均可；降温时利用物质凝固放热；升温时利用熔化吸热
【答案】A。
【解析】首次使用时，必须加注开水倒入杯中，此时海波晶体被熔化，此过程海波会吸收热量，当水
的温度下降55℃以下时，此时海波会凝固，会放出热量，在此过程中水能较长时间保持水温不变。故选
A。

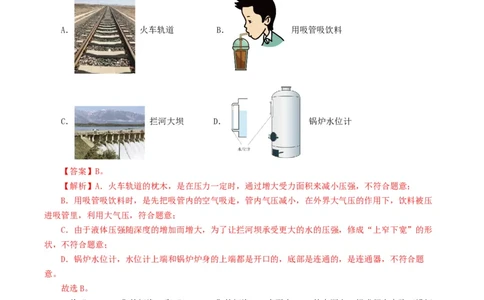

5.如图所示的生活现象能说明大气压存在的是（ ）。
A． 火车轨道 B． 用吸管吸饮料
C． 拦河大坝 D． 锅炉水位计
【答案】B。
【解析】A．火车轨道的枕木，是在压力一定时，通过增大受力面积来减小压强，不符合题意；
B．用吸管吸饮料时，是先把吸管内的空气吸走，管内气压减小，在外界大气压的作用下，饮料被压
进吸管里，利用大气压，符合题意；
C．由于液体压强随深度的增加而增大，为了让拦河坝承受更大的水的压强，修成“上窄下宽”的形
状，不符合题意；
D．锅炉水位计，水位计上端和锅炉炉身的上端都是开口的，底部是连通的，是连通器，不符合题
意。
故选B。
6.将“220V 60W”的灯泡L 和“220V 40W”的灯泡L，串联在220V的电源上，组成闭合电路（设灯
1 2
丝电阻不变），则下列说法正确的是（ ）。
A．灯泡L 的电阻大于灯泡L 的电阻 B．灯泡L 比灯泡L 亮
1 2 1 2
C．灯泡L 比灯泡L 亮 D．两灯泡的总功率大于40W
2 1
【答案】C。
【解析】A．由 可解得两灯泡的电阻 ，故A错误；
BC．根据串联电路的分压原理 可知，U<U，又因为串联电路中电流各处相等，根据公式P=UI
1 2
可知，P′＜P′，所以灯泡L 比L 更亮一些，故B错误，C正确；
1 2 2 1
D．串联电路总电阻等于各分电阻之和，此时通过电路的电流为
两灯泡的总功率P =UI=220V×0.11A=24.2W<40W；
总
故D错误。故选C。

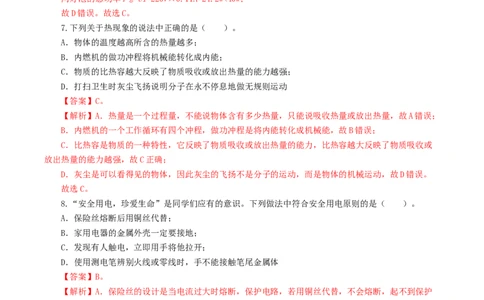

7.下列关于热现象的说法中正确的是（ ）。
A．物体的温度越高所含的热量越多；
B．内燃机的做功冲程将机械能转化成内能；
C．物质的比热容越大反映了物质吸收或放出热量的能力越强；
D．打扫卫生时灰尘飞扬说明分子在永不停息地做无规则运动
【答案】C。
【解析】A．热量是一个过程量，不能说物体含有多少热量，只能说吸收热量或放出热量，故A错误；
B．内燃机的一个工作循环有四个冲程，做功冲程是将内能转化成机械能，故B错误；
C．比热容是物质的一种特性，它反映了物质吸收或放出热量的能力，比热容越大反映了物质吸收或
放出热量的能力越强，故C正确；
D．灰尘是可以看得见的物体，因此灰尘的飞扬不是分子的运动，而是物体的机械运动，故D错误。
故选C。
8.“安全用电，珍爱生命”是同学们应有的意识。下列做法中符合安全用电原则的是（ ）。
A．保险丝熔断后用铜丝代替；
B．家用电器的金属外壳一定要接地；
C．发现有人触电，立即用手将他拉开；
D．使用测电笔辨别火线或零线时，手不能接触笔尾金属体
【答案】B。
【解析】A．保险丝的设计是当电流过大时熔断，保护电路，若用铜丝代替，不会熔断，起不到保护
作用，故A不符合题意；
B．为了避免人接触金属外壳而发生触电事故，金属外壳需要接地，故B符合题意；
C．发现有人触电，不能用手将他拉开，会发生触电事故，故C不符合题意；
D．使用测电笔辨别火线或零线时，手不能接触笔尖金属体，一定要接触笔尾金属体，故D不符合题
意。
故选B。

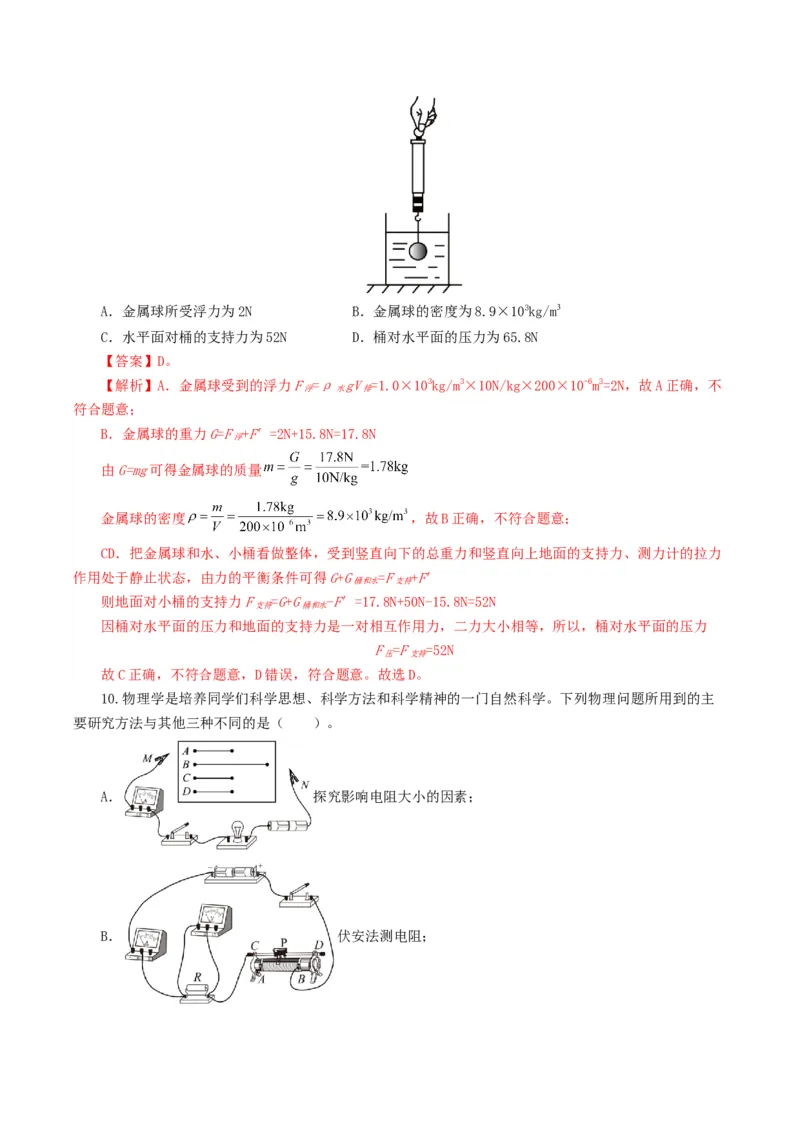

9.如图所示，一装有适量的小桶放在水平面上，桶与水的总重力为50N，用测力计吊着一个体积为
200cm的实心金属球，将金属球缓慢浸没在水中（水未溢出），使其在水中静止，且不与桶壁、桶底接
触，此时测力计的示数为15.8N，下列说法中错误的是（ ）。A．金属球所受浮力为2N B．金属球的密度为8.9×103kg/m
C．水平面对桶的支持力为52N D．桶对水平面的压力为65.8N
【答案】D。
【解析】A．金属球受到的浮力F =ρ gV =1.0×103kg/m3×10N/kg×200×10-6m3=2N，故A正确，不
浮 水 排
符合题意；
B．金属球的重力G=F +F′=2N+15.8N=17.8N
浮
由G=mg可得金属球的质量
金属球的密度 ，故B正确，不符合题意；
CD．把金属球和水、小桶看做整体，受到竖直向下的总重力和竖直向上地面的支持力、测力计的拉力
作用处于静止状态，由力的平衡条件可得G+G =F +F′
桶和水 支持
则地面对小桶的支持力F =G+G -F′=17.8N+50N-15.8N=52N
支持 桶和水
因桶对水平面的压力和地面的支持力是一对相互作用力，二力大小相等，所以，桶对水平面的压力
F =F =52N
压 支持
故C正确，不符合题意，D错误，符合题意。故选D。
10.物理学是培养同学们科学思想、科学方法和科学精神的一门自然科学。下列物理问题所用到的主
要研究方法与其他三种不同的是（ ）。
A． 探究影响电阻大小的因素；
B． 伏安法测电阻；C． 探究导体产生的热量与电阻大小的关系；
D． 探究影响电磁铁磁性强弱的因素
【答案】B。
【解析】电阻的大小与材料、横截面积、长度有关，在探究电阻大小与什么因素有关时，要使用控制
变量法；
伏安法测电阻时，要多次测量，取平均值减小误差；
探究导体产生的热量与电阻大小的关系，要控制通电时间、通过两电阻的电流相同，使用的是控制变
量法；
磁铁磁性的强弱与电流大小、线圈匝数有关，探究影响电磁铁磁性强弱的因素时，要使用控制变量
法；故只有伏安法测电阻时使用的实验方法与 其他三种实验不同，故B符合题意；ACD不符合题意。
故选B。
11.如图所示为乒乓球在水平地面上弹跳时产生轨迹的一部分，该图表明（ ）。
A．该图中乒乓球的弹跳方向为自右向左；
B．乒乓球弹跳时机械能不变；
C．乒乓球某次弹起过程中，弹起瞬间的动能大于此过程最高点时的重力势能；
D．乒乓球运动过程中重力势能一直减少
【答案】C。
【解析】A．从图可知，乒乓球的弹跳高度自左向右越来越低，所以在图中乒乓球的弹跳方向为自左
向右，故A不符合题意；
B． 由于与空气的摩擦，在弹跳的过程中机械能转化为其他形式的能，所以机械能逐渐减小，故B不
符合题意；
C．若不计摩擦，乒乓球某次弹起过程中，弹起瞬间的动能应等于此过程最高点时的重力势能；由于
乒乓球与空气的摩擦，在上升过程中存在机械能的损失，所以弹起瞬间的动能大于此过程最高点时的重力势能，故C符合题意；
D．由于与空气的摩擦，乒乓球运动过程中机械能一直减小，而不是重力势能一直减小，故D不符合题
意。故选C。
12.小明测量小灯泡的电功率，电路如图甲所示，电源电压恒为6V，小灯泡上标有“3.8V”字样。实
验得到小灯泡的U−I图象如图乙所示。下列分析不正确的是（ ）。
A．小灯泡的电阻约为12.7Ω；
B．小灯泡正常发光时，滑动变阻器接入电路中的阻值约为7.3Ω；
C．小灯泡的额定功率为1.14W；
D．小灯泡两端电压为2.0V时，滑动变阻器消耗的电功率为0.88W
【答案】A。
【解析】A．小灯泡与变阻器串联，电压表测小灯泡两端的电压，电流表测通过小灯泡的电流，由图
乙知，小灯泡的电流随电压的变化关系为一曲线，说明小灯泡的电阻是变化的，故A错误，符合题意；
B．灯泡的额定电压是3.8V，由图乙可知，灯泡在额定电压下的电流0.30A，电源电压恒为6V，由串
联电路的规律及欧姆定律，灯正常发光时变阻器连入电路的电阻 ，故B正
确，不符合题意；
C．灯的额定功率P=UI=3.8V×0.30A=1.14W，故C正确，不符合题意；
L L L
D．由乙图知，当灯两端的电压为2.0V时，通过灯的电流为0.22A，根据串联电路电压的规律，变阻
器的电压为U =U-U′=6V-2V=4V
滑
滑动变阻器消耗的电功率为P =U I′=4V×0.22A=0.88W
滑 滑
故D正确，不符合题意。故选A。
第Ⅱ卷 非选择题
二、填空与作图题（本大题共10小题，每小题2分，共20分）
13.在原子、原子核、电子、中子、质子中，带负电的有 。核反应堆是通过可控 （选填
“裂变”或“聚变”）反应释放核能的设备。
【答案】电子；核裂。
【解析】原子不带电，原子核带正电，电子带负电、中子不带电、质子带正电；核电站主要利用核裂
变的可控链式反应来发电的。
原子不带电，原子核带正电，电子带负电、中子不带电、质子带正电；核能发电是利用铀原子核裂变
时放出的核能来发电的。
14.如图所示，将一枚硬币放在空碗底部，然后退到眼睛恰好看不到硬币的位置，保持眼睛、碗和硬
币的位置不变，缓缓向碗里倒水，随着水面升高，又看到了“硬币”。其实看到的硬币是变浅的（选填“实像”或“虚像”）。硬币上有A、B两点，先看到硬币上的 点。
【答案】虚像；A。
【解析】[1]人看到水中的硬币是由于硬币反射的光线由水中斜射入空气时，在水面处发生折射，折
射角大于入射角，折射光线进入人眼，人会认为光是沿直线传播的，会逆着折射光线的方向看去，就会看
到硬币的虚像，比实物变浅了，所以看到硬币是由于光线折射时，折射角大于入射角造成的。
[2]先后看到的两点的折射光线的方向不变，法线的方向不变，所以折射角大小不变，则入射角大小
不变，所以随着水面升高，先看到硬币的A点。
15．如图所示，所测物体长度为______cm；选用精密的测量工具，改进测量方法等可以______（选填
“消除”或“减小”）误差。
【答案】1.85；减小。
【解析】[1]如图所示，刻度尺的分度值为0.1cm，刻度尺的测量结果既要记录准确值又要记录估计
值，所以所测物体长度为1.85cm。
[2]误差只能减小，而不可能消除，故选用精密的测量工具，改进测量方法等可以减小误差。
16．小星学习电功率知识后，想利用电能表测量家中电饭锅工作时的实际功率。他仔细观察了家中的
电能表，表盘参数如图所示，则小星家允许加载的用电器的最大总功率为_______ 。他关闭家中其他用
电器，只让电饭锅工作，发现电饭锅工作2min，电能表转盘转过60转，则该电饭锅的实际功率为______
。
【答案】4400；600。
【解析】 [1]由图可知，该电能表的工作电压为 220V ，电能表允许通过的最大电流为 20A ，所以
小星家允许加载的用电器的最大总功率为[2] 电饭锅工作 ，电能表转盘转过60转，该过程中消耗的电能为
该电饭锅的实际功率为 。
17．使用清洁能源天然气有助于国家提出的2060年前实现碳中和的目标。小明同学用他家的天然气
灶将质量为2kg，初温为15℃的水加热到95℃，水吸收的热量是_______J：若此过程的热效率为40%，则
此过程消耗天然气_______m3。（水的比热容为4．2 103J/（kg·℃），天然气热值为4.2 107/m3）
【答案】 ； 。
【解析】[1]水吸收的热量是
故水吸收的热量是 。
[2]若此过程的热效率为40%，则天然气的释放的热量为
则天然气的体积为
则天然气的体积为 。
18．用纸巾摩擦过的塑料吸管可以吸引纸屑，此过程中 （选填“正”或“负”）电荷在吸管和纸
巾间转移，如图所示，用塑料吸管接触验电器的金属球时，金属箔片张开，则金属箔片和塑料吸管带
（选填“同种”或“异种”）电荷。
【答案】负；同种。
【解析】[1]用纸巾摩擦过的塑料吸管可以吸引纸屑，是由于摩擦过程中电子发生转移，而电子是负
电荷，故可知是负电荷在吸管和纸巾间转移。
[2]用塑料吸管接触验电器的金属球时，塑料吸管上的一部分电子会转移到验电器上，验电器与塑料
吸管带同种电荷，而两片金属箔由于同种电荷相互排斥而张开。
19．如图所示，重力不计的木棒AOB可绕支点O无摩擦转动，木棒OA：OB=3:2，物体乙的质量为
6kg，物体乙受到的重力是______N甲的重力为700N，把甲乙两物体用细绳分别挂在木棒的两个端点A、B
上时，木棒在水平位置平衡，此时物体甲受到地面的支持力______N。
【答案】60；30。【解析】物体乙受到的重力： G =m g=6kg×10N/kg=60N；
乙 乙
把甲乙两物体用细绳分别挂在木棒的两个端点A、B上时，绳子对B端的拉力F =G =60N，
B 乙
木棒在水平位置平衡，由杠杆的平衡条件可得：F ⋅OA=F ⋅OB，
A B
OB 2
则A端受到的绳子拉力： F = F = ×60N=40N，
A OA B 3
物体甲受到竖直向下的重力和竖直向上的支持力、绳子向上的拉力的作用处于平衡状态，
由力的平衡条件可得：G =F +F ，
甲 支持 A
所以，物体甲受到地面的支持力： F =G −F =70N−40N=30N。
支持 甲 A
故答案为：60；30。
20．如图甲所示电路中，R为定值电阻，R为滑动变阻器，图乙是该滑动变阻器消耗的电功率与电流
1 0
关系的图象，已知电源电压为12V，图象中P=______W，R的最大功率为_______W。
1 0
【答案】3.2；14.4。
【解析】[1]由电路图可知，R与R串联，电压表测R两端的电压，电流表测电路中的电流。当滑动
0 1 1
变阻器接入电路中的电阻最大时，电路中的电流最小，由图象可知，电路中的最小电流I=0.2A时，此时R
1
的电功率P=2W，由P=I2R可得，滑动变阻器的最大阻值
1
由欧姆定律，此时电路的总电阻
串联电路总电阻等于各分电阻之和，则定值电阻的阻值R=R﹣R=60Ω﹣50Ω=10Ω
0 1
当电路中的电流I′＝0.4A
由欧姆定律，定值电阻两端的电压U=I′R=0.4A×10Ω=4V
0 0
串联电路总电压等于各分电压之和，则滑动变阻器两端的电压U=U﹣U=12V﹣4V=8V
1 0
此时滑动变阻器的电功率P′=UI′=8V×0.4A=3.2W
1 1
[2]当滑动变阻器接入电路中的电阻为0时，电路为定值电阻的简单电路，定值电阻的电压为电源电压
（最大），根据 ，可知此时R的电功率最大，R的最大功率为 。
0 0
21．如图所示，螺线管的A、B接线柱接通电源后，在它附近自由静止的小磁针的右端是N极。请你在
图中用箭头标出螺线管中电流的方向。【解析】螺线管的A、B接线柱接通电源后，在它附近自由静止的小磁针的右端是N极，说明螺线管的
左端是S极，右端是N极，根据安培定则，电流从A端流入，B端流出。如图所示：
22.如图， 是某一发光点S在平面镜里的像，Q是S发出的一束光经平面镜反射后经过的一点，请在
图中找到S的位置，并完成光路图（保留作图痕迹）。
【解析】作出像点S'关于镜面的对称点S即为发光点；连接QS'，与镜面的交点为入射点O，连接SO
即为入射光线，则OQ为反射光线。如图：
三、实验题（本大题共5小题，满分26分）
23．（4分）小明和小亮在探究“凸透镜成像规律”的实验中，如图甲所示，将焦距为10cm的A凸透
镜固定在光具座上，调整好蜡烛和光屏的位置后，光屏上恰好得到烛焰清晰的像（未画出）。（1）图甲中凸透镜的成像特点与 ______（选填“放大镜”“投影仪”或“照相机”）的成像特点相
同；
（2）接着，小亮用不透光的纸板挡住凸透镜的上半部分，他 ______；（选填“能”或“不能”）在
光屏上看到蜡烛完整的像；
（3）保持蜡烛和透镜的位置不变，将A凸透镜换成焦距为15cm的B凸透镜，要想在光屏上呈现烛焰
清晰的像，光屏应向 ______（选填“左”或“右”）移动；
（4）实验一段时间后，原来成在光屏中央的像跑到了图乙所示的位置，下列操作可以让像重新回到
光屏中央的是 ______。
①光屏下移一段距离
②蜡烛下移一段距离
③透镜下移一段距离
【答案】照相机；能；右；③。
【解析】（1）[1]此时物距为u＝50.0cm﹣20.0cm＝30.0cm
大于二倍焦距，在光屏上成倒立缩小的实像，应用是照相机。
（2）[2]用不透光的纸板挡住凸透镜的上半边，只是被折射会聚成像的光线减少了，因此影响到的是
像的亮度，而不影响它的完整性，因为整个物体上的任何一点都有光能透过透镜而折射后会聚成像。
（3）[3]保持蜡烛位置不变，将A凸透镜换成焦距为15cm的B凸透镜，焦距变大，光线会聚的点会向
右移动，所以光屏应该向右移动，才能在光屏上呈现清晰的像。
（4）[4]如图乙所示，实验一段时间后，蜡烛变短，像移动到光屏的上方，要让像重新回到光屏中
央，可将蜡烛向上移动、将光屏向上移动、将凸透镜向下移动，能让像重新回到光屏中心的操作是③。
故选③。
24．（4分）小明和小丽分别“探究水的沸腾时温度变化的特点”。
（1）小丽安装实验器材时出现了甲图中的情形，接下来正确的操作应该是 （选填“将A铁圈
上移”或“将B铁圈下移”）。
（2）实验时，当看到水中有大量气泡不断上升，且 （选填“由大到小”或“由小到
大”），到水面破裂开来，里面的水蒸气散发到空气中，就表明水沸腾了。
（3）实验后，根据记录的数据小明和小丽分别绘制出水温与时间关系的图象，如图乙所示。你认为
造成两同学图象差异的主要原因可能是 。
（4）为进一步了解沸腾的条件，小明将实验装置做了改进，如图丙所示，烧杯与试管内分别装入适
量的水，甲、乙温度计分别测量烧杯和试管中的水温度，当乙温度计示数达到98℃后，继续加热，试管中
的水温度不变且不能沸腾，当小明同学在烧杯的水中加入少量的食盐后，发现试管中的水能够沸腾，说明
加入食盐后水的沸点 。【答案】将A铁圈上移；由小到大；水的质量不同；升高。
【解析】（1）[1]由图知道，温度计的玻璃泡碰到了容器底，因为要用酒精灯外焰加热，所以不能移
动B铁圈，所以，应将A铁圈上移。
（2）[2]水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成
水，气泡变小；水沸腾时，水中形成大量的气泡，上升时水不断汽化进入气泡，使气泡变大，到水面破裂
开来，里面的水蒸气散发到空气中，就表明水沸腾了，且此时温度为沸点。
（3）[3]由于影响加热时间的因素有：水的初温、水的质量、酒精灯外焰的火力等。根据题意知道，
两个同学实验时，水的初温相同，加热条件完全相同，但小丽同学实验中将水加热至沸腾所用时间较长，
所以，造成两同学图线差异的主要原因可能是：小丽在实验时所用的水质量较大。
（4）[4]当试管中的水与烧杯中的水均达到沸点后，烧杯中的水可以从酒精灯继续吸热，能够沸腾，
温度保持不变。达到沸点后，试管中的水无法从烧杯的水中继续吸热，因此试管中的水最终不会沸腾；由
于在烧杯的水中加入少量的食盐后，发现试管中的水能够沸腾，说明烧杯中水的沸点高于98℃，即加入食
盐后，水的沸点升高。
25．（6分）在探究“影响滑动摩擦力大小的因素”的实验时，小明用完全相同的木块分别做了如图
所示的甲、乙、丙三个实验。
(l)将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做______运动，此时木块受到的
滑动摩擦力大小______（选填“大于”“小于”或“等于”）弹簧测力计的示数。
(2)甲、乙两个实验说明滑动摩擦力的大小与______有关；______两个实验说明了滑动摩擦力的大小
与接触面粗糙程度有关。
(3)小明认为滑动摩擦力的大小可能跟接触面的面积有关，于是他在上述实验的基础上，将木块沿竖
直方向切成两部分继续进行实验，将测得的数据记录在表格中，由表中数据验证了自己的猜想，这种做法
是______（选填“正确”或“错误”），理由是____________。
次数 木块大小 接触面积S/cm2 摩擦力f/N
1 整块 150 1.5
2 三分之二块 100 1.0
3 三分之一块 50 0.6
【答案】匀速直线；等于；压力；甲、丙；错误；没有控制压力大小相同。
【解析】(l)[1]将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动；
[2]物体在水平方向上受到平衡力的作用，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数；
(2)[3]甲、乙两个实验，接触面粗糙程度相同，压力不同，测力计示数不同，说明滑动摩擦力的大小
与压力有关；
[4]研究滑动摩擦力的大小与接触面粗糙程度有关，要控制压力大小相同，故甲、丙两个实验说明了
滑动摩擦力的大小与接触面粗糙程度有关；(3)[5]研究滑动摩擦力的大小可能跟接触面的面积有关，要控制压力和接触面粗糙程度相同，将木块
沿竖直方向切成两部分继续进行实验，压力大小改变了，将测得的数据记录在表格中，由表中数据验证了
自己的猜想，这种做法是错误的；
[6]理由是没有控制压力大小相同。
26．（3分）某同学利用如图所示的实验装置探究什么情况下磁可以生电。
（1）实验时应将电流表、导线ab串联起来组成______回路。
（2）该同学进行以下尝试，能使电流表指针偏转的是______（填字 母标
号）。
A．导线ab在磁场中静止，换用磁性更强的蹄形磁体
B．导线在磁场中静止，但不用单根导线ab，而用匝数很多的线圈
C．蹄形磁体静止，导线ab从图中所示位置水平向左或水平向右运 动
D．蹄形磁体静止，导线ab从图中所示位置竖直向上或竖直向下运动
E．蹄形磁体静止，导线ab从图中所示位置斜向上或斜向下运动
（3）如图所示的实验装置中，将电流表换成______进行触接，还可以探究电动机的工作原理。
【答案】闭合；CE；电源。
【解析】（1）[1]磁生电是电磁感应现象，必须使闭合电路的一部分导体在磁场中做切割磁感线运
动，所以应将电流表、导线ab串联起来组成闭合回路。
（2）[2]电流表发生偏转，说明电路中产生了感应电流，所以导体在磁场中一定做切割磁感线运动；
AB．导线ab在磁场中静止，换用磁性更强的蹄形磁体或匝数很多的线圈，导体在磁场中都没有发生相
对运动，不会产生感应电流，故AB不符合题意；
CE．由图知，导体ab处的磁感线是从上向下的，导体ab水平向左或向右运动，斜向上或斜向上运
动，都是做切割磁感线运动，都会产生感应电流，所以会产生感应电流，电流表指针发生偏转，故CE符合
题意；
D．导体ab竖直向上或竖直向下运动时，运动方向与磁场方向平行，导体没有做切割磁感线运动，不
会产生感应电流，电流表指针不发生偏转，故D不符合题意。
故选CE。
（3）[3]当电流表换成电源时，导体ab就成了通电导体，在磁场中会受到力的作用，可以探究电动机
的工作原理。

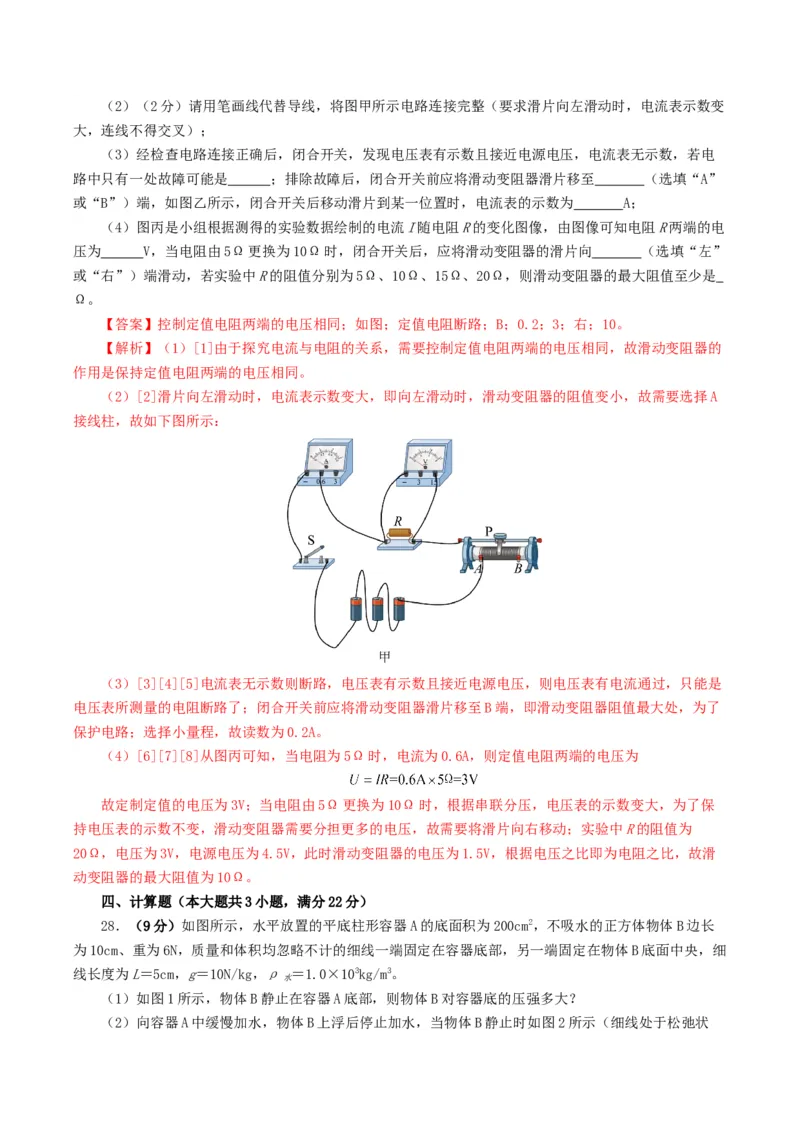

27．（9分）某实验小组在探究“电流与电阻关系”的实验时，
（1）设计了如图甲所示电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和
；（2）（2分）请用笔画线代替导线，将图甲所示电路连接完整（要求滑片向左滑动时，电流表示数变
大，连线不得交叉）；
（3）经检查电路连接正确后，闭合开关，发现电压表有示数且接近电源电压，电流表无示数，若电
路中只有一处故障可能是 ；排除故障后，闭合开关前应将滑动变阻器滑片移至 （选填“A”
或“B”）端，如图乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为 A；
（4）图丙是小组根据测得的实验数据绘制的电流I随电阻R的变化图像，由图像可知电阻R两端的电
压为 V，当电阻由5Ω更换为10Ω时，闭合开关后，应将滑动变阻器的滑片向 （选填“左”
或“右”）端滑动，若实验中R的阻值分别为5Ω、10Ω、15Ω、20Ω，则滑动变阻器的最大阻值至少是
Ω。
【答案】控制定值电阻两端的电压相同；如图；定值电阻断路；B；0.2；3；右；10。
【解析】（1）[1]由于探究电流与电阻的关系，需要控制定值电阻两端的电压相同，故滑动变阻器的
作用是保持定值电阻两端的电压相同。
（2）[2]滑片向左滑动时，电流表示数变大，即向左滑动时，滑动变阻器的阻值变小，故需要选择A
接线柱，故如下图所示：
（3）[3][4][5]电流表无示数则断路，电压表有示数且接近电源电压，则电压表有电流通过，只能是
电压表所测量的电阻断路了；闭合开关前应将滑动变阻器滑片移至B端，即滑动变阻器阻值最大处，为了
保护电路；选择小量程，故读数为0.2A。
（4）[6][7][8]从图丙可知，当电阻为5Ω时，电流为0.6A，则定值电阻两端的电压为
故定制定值的电压为3V；当电阻由5Ω更换为10Ω时，根据串联分压，电压表的示数变大，为了保
持电压表的示数不变，滑动变阻器需要分担更多的电压，故需要将滑片向右移动；实验中R的阻值为
20Ω，电压为3V，电源电压为4.5V，此时滑动变阻器的电压为1.5V，根据电压之比即为电阻之比，故滑
动变阻器的最大阻值为10Ω。
四、计算题（本大题共3小题，满分22分）

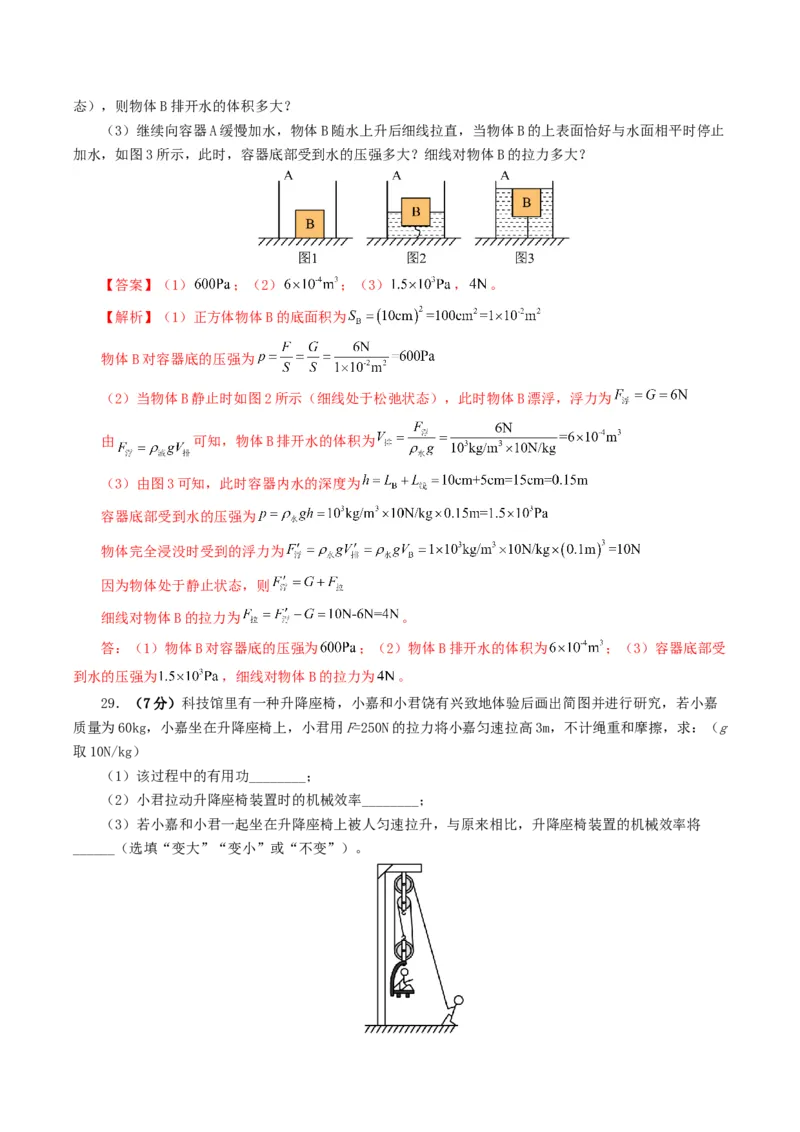

28．（9分）如图所示，水平放置的平底柱形容器A的底面积为200cm2，不吸水的正方体物体B边长
为10cm、重为6N，质量和体积均忽略不计的细线一端固定在容器底部，另一端固定在物体B底面中央，细
线长度为L＝5cm，g＝10N/kg，ρ ＝1.0×103kg/m3。
水
（1）如图1所示，物体B静止在容器A底部，则物体B对容器底的压强多大？
（2）向容器A中缓慢加水，物体B上浮后停止加水，当物体B静止时如图2所示（细线处于松弛状态），则物体B排开水的体积多大？
（3）继续向容器A缓慢加水，物体B随水上升后细线拉直，当物体B的上表面恰好与水面相平时停止
加水，如图3所示，此时，容器底部受到水的压强多大？细线对物体B的拉力多大？
【答案】（1） ；（2） ；（3） ， 。
【解析】（1）正方体物体B的底面积为
物体B对容器底的压强为
（2）当物体B静止时如图2所示（细线处于松弛状态），此时物体B漂浮，浮力为
由 可知，物体B排开水的体积为
（3）由图3可知，此时容器内水的深度为
容器底部受到水的压强为
物体完全浸没时受到的浮力为
因为物体处于静止状态，则
细线对物体B的拉力为 。
答：（1）物体B对容器底的压强为 ；（2）物体B排开水的体积为 ；（3）容器底部受
到水的压强为 ，细线对物体B的拉力为 。
29．（7分）科技馆里有一种升降座椅，小嘉和小君饶有兴致地体验后画出简图并进行研究，若小嘉
质量为60kg，小嘉坐在升降座椅上，小君用F=250N的拉力将小嘉匀速拉高3m，不计绳重和摩擦，求：（g
取10N/kg）
（1）该过程中的有用功________；
（2）小君拉动升降座椅装置时的机械效率________；
（3）若小嘉和小君一起坐在升降座椅上被人匀速拉升，与原来相比，升降座椅装置的机械效率将
______（选填“变大”“变小”或“不变”）。【答案】1800J；80%；变大。
【解析】（1）[1]小嘉的重力G=mg=60kg×10N/kg=600N
该过程中的有用功W =Gh=600N×3m=1800J
有
（2）[2]由图示知，滑轮组承重绳子的根数为3，拉动升降座椅移动的距离s=3h=3×3m=9m
所做的总功W =Fs=250N×9m=2250J
总
机械效率
（3）[3]两人一起被拉升时，所做的有用功增大，不计绳重和摩擦时，所做的额外功不变，那么，机
械效率会变大。
30．（6分）如图甲所示，电源电压恒定，闭合S，滑动变阻器R的电功率P与R的阻值关系如图乙
2 2
所示。滑片在某个位置时，电压表示数为3V，滑动变阻器R的电功率最大。求：
2
（1）此时通过R的电流和R的阻值；
2 2
（2）此时电源的总电压；
（3）此时的电路保持通电1min，电路产生的热量是多少？
【答案】（1）0.3A，10Ω；（2）6V；（3）108J。
【解析】（1）闭合开关，两电阻串联接入电路，电压表测滑动变阻器两端的电压，电压表示数为
3V，滑动变阻器R的电功率最大。由乙图可知滑动变阻器的最大功率为0.9W，此时通过电路的电流
2
串联电路各处电流相等，则此时通过R的电流为0.3A。滑动变阻器接入电路的阻值为
2
（2）由乙图可知，变阻器消耗的电功率最大时，R=R=10Ω。串联电路总电阻等于各分电阻之和，所
1 2
以电路总电阻R=R+R=10Ω+10Ω=20Ω
1 2
由欧姆定律可得电源电压U=IR=0.3A×20Ω=6V
（3）此时的电路保持通电1min，电路产生的热量是Q=W=UIt=6V×0.3A×60s=108J。
答：（1）此时通过R的电流为0.3A，R的阻值为10Ω；（2）此时电源的总电压为6V；（3）此时的
2 2
电路保持通电1min，电路产生的热量是108J。
五、综合题（本大题共1小题，满分8分）
31.（8分）综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流
表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成
正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R为4Ω，其余部分电阻不计，电流表量程为0～0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻
0
丝的摩擦。
（1）虚线框内接线柱“1”应与______（选填“2”或“3”）连接；
（2）闭合开关，弹簧处于原长状态时，R消耗的功率多大______？
0
（3）弹簧的伸长量△L与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大
______？
（4）甲图中若去掉电流表，用一只电压表（量程0～3V）与R并联，利用电压表的示数来显示拉力
0
的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升______%。
（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性
考虑，其他条件不变，R的阻值应不小于______Ω。
【答案】3；0.16W；400N；103。
【解析】（1）因为电流表可以显示力的大小，当滑片位于a端时没有拉力，所以电流表示数应该最
小，故虚线框内接线柱“1”应与3相连。
（2）弹簧处于原长状态时，滑动变阻器最大阻值连入电路，电路中的电流
R消耗的功率为
0
（3）电路中的电流最大是0.6A，此时滑动变阻器接入电路的电阻为
此时滑动变阻器接入电路的长度为Δ ，由图可知此时的拉力为400N。
（4）用一只电压表（量程0～3V）与R并联时电路中的最大电流为
0
此时滑动变阻器接入电路的电阻为
此时滑动变阻器接入电路的长度为Δ由图可知此时拉力为
设拉力提升的百分数为n，则
（5）R的最小值为 。
