2视图 同步练习
◆基础训练
1．球的三视图是（ ）
A．三个圆 B．三个圆且其中一个包括圆心
C．两个圆和一个半圆弧 D．以上都不对
2．若一个几何体的三视图都是正方形，则这个几何体是（ ）
A．长方体 B．正方体 C．圆柱 D．圆锥

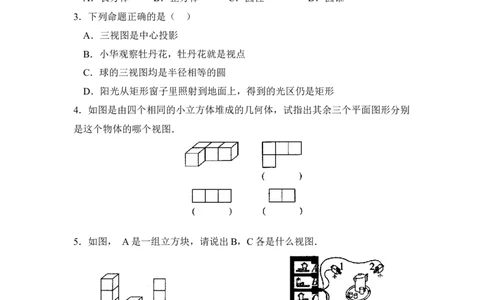

3．下列命题正确的是（ ）
A．三视图是中心投影
B．小华观察牡丹花，牡丹花就是视点
C．球的三视图均是半径相等的圆
D．阳光从矩形窗子里照射到地面上，得到的光区仍是矩形
4．如图是由四个相同的小立方体堆成的几何体，试指出其余三个平面图形分别
是这个物体的哪个视图．
5．如图， A是一组立方块，请说出B，C各是什么视图．
6．如图，电视台的摄像机1，2，3，4在不同位置拍摄了四幅画面，则A图像是
_____号摄像机所拍；B图像是______号摄像机所拍；C图像是______号摄像机所
拍；D图像是_____号摄像机所拍．
7．画出下列几何体（尺寸如图所示）的三视图．
1 / 48．在一个长方体上搁一个圆柱，如图（1）所示，它的主视图，左视图如图（2）所示，
请你补画出它的俯视图．
◆提高训练
9．一个正六棱柱和长方体如图所示放置，你能说出下面的（a），（b），（c）三个视
图分别是哪个视图吗？
10．如图是正三棱锥，请你画出它的三视图．
11．如图是一个圆台及其主视图，你能把它的俯视图和左视图补上吗？请试一试
2 / 412．如图所示，是一个槽形块（它是长方体中间切去一个小三角形块），请你画出
它的三视图．
13．已知一个几何体的主视图，俯视图如图，你能补画出它的左视图吗？动手画
一画．
14．小明在学完了画几何体的三视图的方法后，画出了如图所示的几何体的俯视
图，你认为小明画得对吗？如果不对，请你改正；如画得正确，请你补画它的主视
图与左视图．
◆拓展训练
15．小强把一个由若干个小立方体叠成的几何体的俯视图画成如图所示，每个小
方格上的数字表示该位置上重叠的小立方体的个数，请你想一想：应该怎样画出
它的主视图与左视图？请与同伴交流．
3 / 4参考答案
1． A 2．B 3．C
4．俯视图，主视图，左视图
5．主视图，俯视图
6．3，4，1，2
7．略 8．略
9．左视图，俯视图，主视图
10．略 11．略 12．略 13．略
14．不对，图略 15．略
