第五章 投影与视图
单元测试
一、精心选一选（每小题5分，共50分）
1.圆形的物体在太阳光的投影下是 ( )
(A)圆形. (B)椭圆形.
(C)线段. (D)以上都不可能.

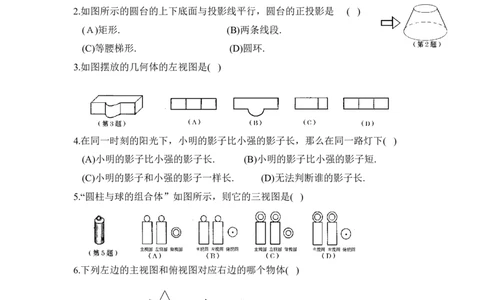

2.如图所示的圆台的上下底面与投影线平行，圆台的正投影是 ( )
(Ａ)矩形. (B)两条线段.
(C)等腰梯形. (D)圆环.
3.如图摆放的几何体的左视图是( )
4.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下( )
(A)小明的影子比小强的影子长. (B)小明的影子比小强的影子短.
(C)小明的影子和小强的影子一样长. (D)无法判断谁的影子长.
5.“圆柱与球的组合体”如图所示，则它的三视图是( )
6.下列左边的主视图和俯视图对应右边的哪个物体( )
7.小明在操场上练习双杠时，在练习的过程中他发现在地上双杠的两横杠的影子
( )
(A)相交. (B)平行. (C)垂直. (D)无法确定.
1 / 48.在一个晴朗的好天气里，小颖在向正北方向走路时，发现自己的身影向左偏，你
知道小颖当时所处的时间是( )
(A)上午. (B)中午. (C)下午. (D)无法确定.
9.如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序
排列，正确的是( )
(A)①②③④. (B)④①③②. (C)④②③①. (D)④③②①.

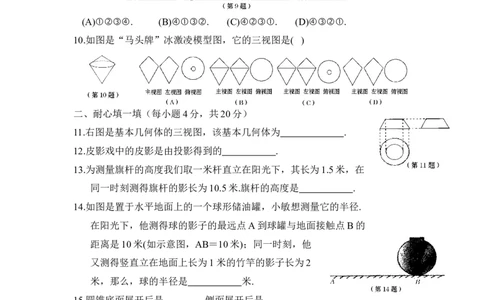

10.如图是“马头牌”冰激凌模型图，它的三视图是( )
二、耐心填一填（每小题4分，共20分）
11.右图是基本几何体的三视图，该基本几何体为 .
12.皮影戏中的皮影是由投影得到的 .
13.为测量旗杆的高度我们取一米杆直立在阳光下，其长为1.5米，在
同一时刻测得旗杆的影长为10.5米.旗杆的高度是 .
14.如图是置于水平地面上的一个球形储油罐，小敏想测量它的半径.
在阳光下，他测得球的影子的最远点A到球罐与地面接触点B的
距离是10米(如示意图，AB＝10米)；同一时刻，他
又测得竖直立在地面上长为1米的竹竿的影子长为2
米，那么，球的半径是 米.
15.圆锥底面展开后是 ,侧面展开后是 .
三、用心想一想（每小题10分，共30分）
16.画出实物图(如图，上部分是长方体，下部是空心圆柱)的三视图.
2 / 417.与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花和一棵树.晚上，
幕墙反射路灯灯光形成了那盆花的影子(如图所示)，树影是路灯灯光形成的.请
你确定此时路灯光源 的位置.
18.要制作一个如图所示(图中阴影部分为底与盖,且S=S )的钢盒子,在钢片的四
Ⅰ Ⅱ
个角上分别截去两个相同的正方形与两个相同的小长方形,然后折合起来既可,
求有盖盒子的高x.
参考答案
3 / 41.D 2.C 3.C 4.D 5.A 6.B 7.B 8.A 9.B 10.B
11.圆台
12.中心投影
13.7米
14.2.5
15.圆、扇形
16.略
17.略
18.x=10cm
