2 视图
学习要求
1．会画基本几何体的三视图，会判断简单物体的三视图．
2．能根据三视图描述基本几何体或实物原型．
课堂学习检测
一、填空题
1．我们常说的三种视图分别是指______、______、______．

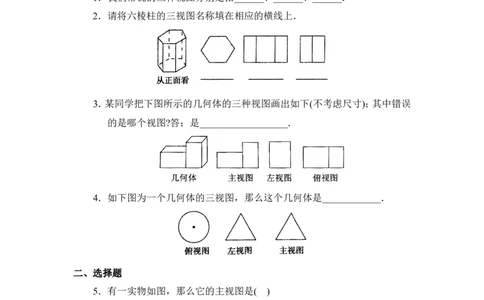

2．请将六棱柱的三视图名称填在相应的横线上．
3．某同学把下图所示的几何体的三种视图画出如下(不考虑尺寸)；其中错误
的是哪个视图?答：是__________________．
4．如下图为一个几何体的三视图，那么这个几何体是____________．
二、选择题
5．有一实物如图，那么它的主视图是( )
6．下图中①表示的是组合在一起的模块，那么这个模块的俯视图的是( )
1 / 5A．② B．③ C．④ D．⑤
7．两个物体的主视图都是圆，则这两个物体可能是( )
A．圆柱体、圆锥体 B．圆柱体、正方体
C．圆柱体、球 D．圆锥体、球
三、解答题
8．画出下列几何体的三视图．
(1) (2)
综合、运用、诊断
一、填空题
9．写出一个俯视图是圆的几何体：______．
10．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请指出右
边的两个图分别是正方体的哪个视图：
11．下图是由一些相同的小正方体构成的几何体的三视图，在这个几何体中
小正方体的个数是______．
2 / 5二、选择题
12．角□表示1个立方体，用 表示两个立方体叠加，用■表示三个立方体叠
加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的
平面图形是( )
13．如下图是几个小立方块所搭的几何体的俯视图，小正方形中的数字表示
在该位置小立方块的个数，则这个几何体的主视图为( )
三、解答题
14．一种机器上有一个进行传动的零件叫燕尾槽(如图)，为了准确车出这个
零件，请画出它的三视图．
拓展、探究、思考
15．如图，将图中扇形BOC部分剪掉，用剩余部分围成一个几何体的侧面，使
AB、DC重合，则所围成的几何体的俯视图是( )
3 / 516．如图所示，根据不同观察方向，画出物体的三视图．
答案与提示
测试1
1．主视图、左视图、俯视图．
2．俯视图；主视图；左视图．
3．左视图． 4．圆锥．
5．B． 6．A． 7．C．
8．如图：(1)
(2)
9．答案不唯一，如球、圆柱…． 10．俯视图；主视图．
11．5个． 12．B． 13．D．
14．如图：
15．C．
16．如图：
4 / 5(1) (2) (3)
