2视图 练习
1．小明和小彬观察同一个物体，从俯视图看都是一个等腰梯形，但小明所看
到的主视图如图(1)所示，小彬看到的主视图如图(2)所示．你知道这是一个什么样
的物体?小明和小彬分别是从哪个方向观察它的?

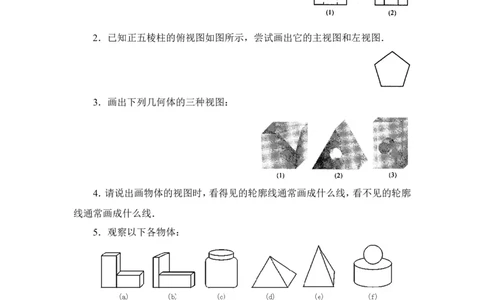

2．已知正五棱柱的俯视图如图所示，尝试画出它的主视图和左视图．
3．画出下列几何体的三种视图：
4．请说出画物体的视图时，看得见的轮廓线通常画成什么线，看不见的轮廓
线通常画成什么线．
5．观察以下各物体：
(1)如图为小刚画出的图(a)的主视图，你认为他画的对吗？如果不同意，请指
出错误之处，并将其他各图中物体的主视图画出来．
1 / 3(2)如图是小亮画出的图(b)的左视图，你同意吗？如果不同意请指出错误并
画出图(a)至图(f)的左视图．
(3)如图是小敏画出的图(e)的俯视图，你同意吗，如果不同意，请指出错在哪
里，并将图(a)至图(f)的俯视图画出来．
2 / 3参考答案
1．底面为等腰梯形的四棱柱(如图所示)．小明是从前面观察的，而小彬则是
从后面观察的(答案不惟一)．
2．如图所示．
3．如图所示．
(1) (2)
(3)
4．看得见的轮廓画实线，看不见的轮廓线画虚线．
5．(1)(2)(3)略
