别再靠经验判危险区域!SPH梯度计算工具,量化LSDYNA冲击损伤的核心规律
在冲击动力学、材料损伤与断裂等领域的数值模拟中，物理量的空间梯度分布是解析介质动态响应、揭示损伤演化规律的核心依据，而光滑粒子流体动力学（SPH）作为无网格粒子方法，在处理大变形、高速碰撞、材料破坏等传统有限元方法难以稳定描述的问题上具备天然优势。
基于此，笔者研发的 LS-DYNA 二次开发 SPH 梯度计算工具，将梯度分析的量化能力与 SPH 法的技术优势深度结合，成为该领域数值模拟与工程研究的重要技术工具。本文将围绕工具核心原理、实操使用方法展开详细阐述，同时结合技术应用场景、学习实践难点，为工程师和理工科学习者提供全面的技术参考，助力该工具的高效落地与应用，我已经将该软件工具放到仿真秀学习资料包，供仿真秀用户自行下载练习，欢迎文章末尾点赞，转发到朋友圈截图发到本公众号后台，我会在48小时内直发资料。
数值梯度结果的价值远超出单纯的物理量数值本身，其能够精准反映物理量在空间中的变化速率，揭示局部区域的突变特征及其演化规律，是冲击领域和损伤领域数值分析的关键抓手。在冲击分析中，梯度结果可用于识别冲击波和应力波传播前沿、判断材料界面波的反射与透射特征、定位应力集中和局部化变形区域，还能辅助分析绝热剪切带、接触边缘及几何突变处的危险响应；在损伤分析中，梯度结果能预判损伤萌生位置、表征裂纹尖端高梯度场特征、追踪损伤带或裂纹扩展路径，同时也是非局部损伤模型、梯度增强损伤模型和相场断裂模型的重要理论基础。
SPH 法的技术优势与梯度分析的核心价值，推动了专用梯度计算工具的研发。本工具基于 lsreader 读取 d3plot 文件中各状态下 SPH 粒子的坐标与结果变量，核心采用 k 近邻局部最小二乘拟合方法 重构标量场空间梯度，最终得到结果量在粒子域内的梯度分布及其模值，完美适配 SPH 无网格粒子的分布特征，解决了无网格体系下梯度难以精准求解的技术难题。
值得注意的是，工具并未开发专用的结果显示模块，而是选择输出 Paraview 软件支持的.vtm 及.pvd 标准化文件，借助 Paraview 强大的后处理、可视化功能完成梯度结果的解析与展示，既降低了工具开发的冗余性，又保证了结果处理的专业性和灵活性，实现了与通用后处理软件的高效衔接。
本工具采用简洁直观的 GUI 图形界面，降低了操作门槛，核心操作流程围绕文件路径选择、参数设置、计算执行、Paraview 后处理四大环节展开，各环节操作要点与注意事项如下，实操过程中需严格遵循参数设置逻辑，避免因操作细节问题导致计算结果失真。
工具使用的第一步为选择 D3plot 文件的路径， 核心注意事项为该路径不可包含中文字符 ，否则会导致文件读取失败。输出路径可由用户自主指定，若未做特殊设置，将默认保存至当前目录下，方便用户快速查找计算结果文件。
参数设置是工具使用的核心环节，需根据分析需求完成导出模式、结果类型、拟合与并行计算参数的分步配置，各参数设置规则与适配场景需精准匹配：

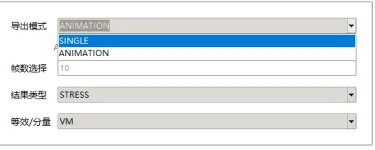

工具提供两种导出模式，分别为单帧结果导出和完整结果动画导出，输出文件的类型会根据导出模式自动匹配，单帧模式适用于特定时刻的梯度精细化分析，动画模式则可实现梯度分布的动态演化追踪，适配冲击、损伤过程的全程解析需求。

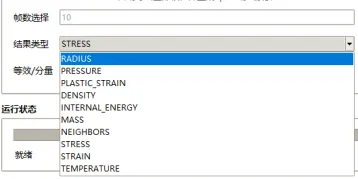

梯度主要针对标量场定义，计算结果为矢量；而矢量场的梯度为二阶张量，物理意义复杂且无法用简单数值解释，因此工具的梯度计算核心聚焦于标量物理量。实操中可在结果类型栏选择 STRESS、PRESSURE、PLASTIC STRAIN、DENSITY、INTERNAL ENERGY 等核心物理量，若选择 STRESS，还可进一步选择等效应力（VM）或应力分量，满足不同分析场景的物理量需求。

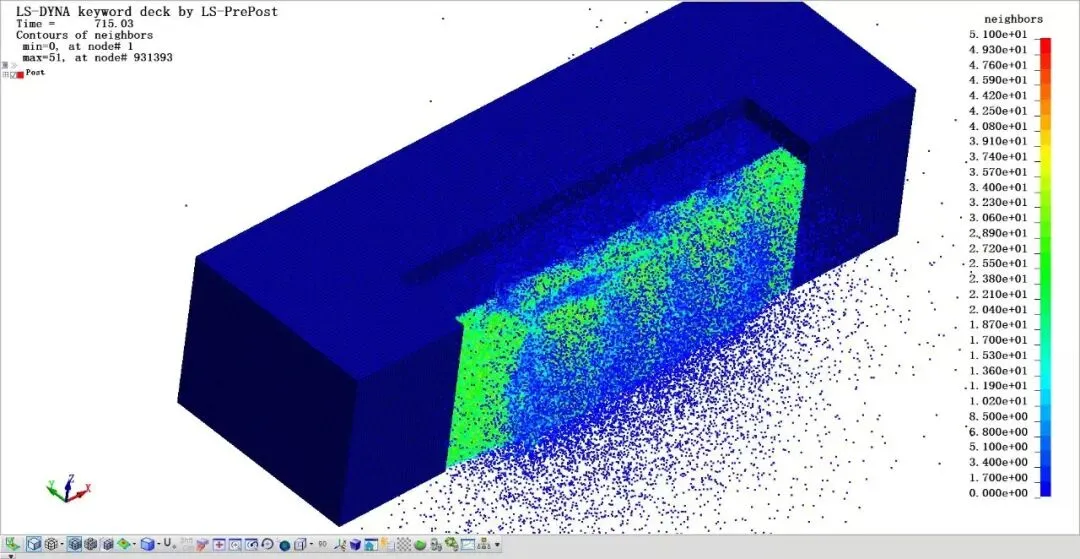

需设置 k 近邻局部最小二乘拟合的邻居点数，该参数直接影响梯度计算精度，需根据 SPH 粒子密度、模型规模合理选择；同时配置多核计算的并行进程数和分配到每个核心的分块大小，借助并行计算提升处理效率，适配大规模 SPH 模型的计算需求，需注意的是，动画模式会对每一帧重复执行梯度计算，建议根据计算机硬件条件合理设置并行参数，平衡计算效率与硬件负荷。

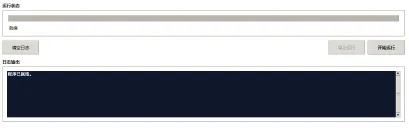

完成所有参数设置后，即可启动梯度计算，过程中可通过软件的 运行状态栏 和 日志输出窗口 实时观察当前计算进度，日志窗口会同步显示程序运行状态（就绪、运行中、完成等）。若发现参数设置错误或计算异常，可通过 “停止运行” 功能终止计算，避免无效的硬件资源消耗，修正参数后可重新启动计算。
工具输出的.vtm/.pvd 文件需在 Paraview 中打开并完成后处理分析，核心操作与技巧如下：
-

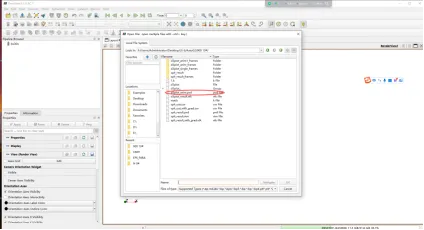

文件打开：在 Paraview 中通过 “Open File” 功能选择输出的.pvd 或.vtm 文件，若为动画模式结果，可通过时间轴切换不同时刻的梯度分布；
-

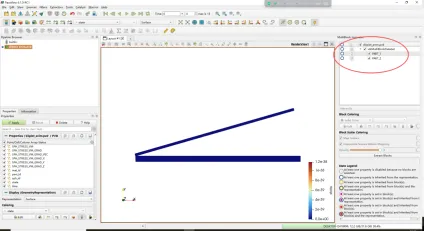

模型处理：在 MultiBlock Inspector 窗口下可选择隐藏某个零件，剔除无关模型部分，聚焦核心分析区域；
-

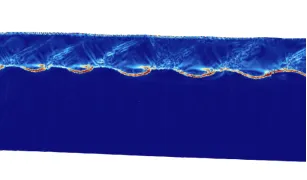

结果可视化：通过 “Coloring” 功能实现梯度结果的标量着色，通过矢量展示功能呈现梯度的空间分布方向，同时可调整透明度、表征模式（如 Surface）等，让梯度分布特征更直观；
-
数据提取：可通过 Paraview 的数据分析功能，提取特定区域、特定粒子的梯度模值、矢量分量等数据，完成梯度结果的量化分析。
作为 LS-DYNA 的专用二次开发工具，本 SPH 梯度计算工具的应用场景紧密围绕 SPH 法的技术适用边界和梯度分析的物理意义展开，核心聚焦于传统有限元方法难以稳定模拟、且对物理量空间变化特征要求高的工程与科研领域，同时在技术补位、效率提升、科研赋能、工程优化等方面展现出多重核心价值，成为冲击、损伤领域数值模拟的重要升级手段。
工具的应用场景可分为四大核心板块，覆盖科研研究与工程实践的主要需求：
适配高速碰撞、爆炸冲击、弹体侵彻、材料动态响应等问题，通过压力、应力、密度等物理量的梯度分析，精准定位冲击波 / 应力波传播前沿、判断材料界面波行为、定位应力集中与局部化变形区域，量化高速碰撞过程中材料的流动特征与塑性变形规律，为抗冲击结构设计提供量化依据。
针对材料损伤萌生、裂纹扩展、多裂纹干涉等问题，通过应力、塑性应变、内能的梯度分布，预判损伤萌生位置、表征裂纹尖端高梯度场特征、全程追踪损伤带 / 裂纹的扩展路径，解析损伤从局部萌生到全局扩展的内在力学机制。
为非局部损伤模型、梯度增强损伤模型、相场断裂模型提供关键的数值支撑，通过计算不同工况下的物理量梯度，完成模型特征长度、梯度系数等参数的标定，同时验证模型的合理性与适用性，推动先进力学模型的工程落地。
延伸应用于金属塑性大变形、岩土动力溃坝、流固耦合界面滑移、粉末动态压实等场景，通过物理量梯度量化大变形过程中材料的空间流动特征、界面演化速率与规律，填补传统数值模拟在该领域的分析空白。
-
技术补位：填补了 LS-DYNA 原生软件在 SPH 粒子全局梯度精准计算的功能空白，通过专业算法实现了无网格体系下的梯度重构，同时完成了与 Paraview 的标准化衔接，解决了梯度计算结果难以高效解读的问题；
-
效率提升：支持多核并行计算与分块任务分配，适配 SPH 粒子数量大、计算量高的特征，大幅提升梯度计算效率，同时 GUI 界面与实时进度监控功能，让计算过程更可控，降低了无效计算的概率；
-
科研赋能：实现了梯度特征的定量化描述与动态演化追踪，为冲击、损伤领域的机理研究提供了关键量化手段，推动研究从 “现象观察” 向 “机制解析” 升级，同时支持多工况对比分析，提升科研研究的效率与深度；
-
工程优化：为结构抗冲击、抗断裂设计提供精准的量化依据，通过梯度分析定位的危险区域，让结构优化更具针对性，同时可量化结构的抗灾性能，推动工程设计从 “定性判断” 向 “定量优化” 转变，提升工程设计的可靠性。
掌握本 SPH 梯度计算工具，并非单纯的操作层面学习，而是围绕算法原理、软件适配、学科交叉、工程实操的综合能力提升，工程师与理工科学习者因知识背景、实践经验的差异，学习难点各有侧重，但均需把握 “理论筑基、实操练手、融合应用” 的核心原则，针对性突破学习难点，实现工具的高效落地。
需掌握 SPH 无网格粒子方法的核函数近似、空间插值原理，同时理解 k 近邻局部最小二乘拟合的数学推导与梯度重构逻辑，对标量场 / 矢量场梯度的物理意义进行精准区分，对数值分析、线性代数、连续介质力学的基础要求较高；
该工具是力学理论、数值模拟、计算机技术的交叉融合，需理解 LS-DYNA 的 d3plot 文件格式、lsreader 读取原理，以及 Paraview 的后处理逻辑，纯力学 / 工程背景学习者易出现计算机技术知识短板；
邻居点数、并行进程数、分块大小等参数相互影响，且与模型规模、粒子密度、硬件条件高度相关，难以快速找到最优参数组合，同时缺乏明确的梯度结果有效性校验标准，初学者易出现结果失真却无法及时发现的问题；
Paraview 的多块数据处理、矢量 / 标量分析、数据提取等功能操作复杂，且梯度结果的解读需要深厚的力学实践经验，需准确区分高梯度区域是物理特征还是数值伪影，理工科学习者因缺乏工程场景积累，易出现 “会操作不会解读” 的问题；可以在仿真秀官网搜索Paraview相关教程学习。
工程师易出现 “知其然不知其所以然”，对算法底层原理掌握薄弱，难以解决计算异常问题；理工科学习者则易出现理论与工程脱节，无法根据实际工程问题确定核心分析物理量，实现梯度结果向工程设计方案的转化。
-
夯实理论基础，做好知识衔接：理工科学习者需系统学习 SPH 方法、数值分析、冲击动力学 / 损伤力学基础，理解梯度分析的理论依据；工程师可针对性补充算法底层原理和数值分析基础，重点掌握参数设置的理论逻辑，解决 “知其然不知其所以然” 的问题，二者均需梳理标量场 / 矢量场梯度的物理意义，明确不同工程场景的梯度分析适用范围。
-
从简单模型入手，强化实操训练：初期选择粒子数量少、场景简单的 SPH 模型（如简单冲击模型、单裂纹扩展模型）进行实操练习，重点熟悉文件路径配置、参数设置、Paraview 后处理的基本流程，逐步掌握邻居点数、并行参数的调整规律，通过对比不同参数下的计算结果，理解参数对计算精度的影响。
-
聚焦结果校验，建立判断标准：结合经典算例（如已知解析解的梯度问题、经典冲击 / 损伤实验模拟），建立梯度计算结果的有效性校验标准，学会区分算法拟合误差、参数设置问题、SPH 模型本身问题导致的结果失真，同时积累 Paraview 后处理技巧，实现梯度数据的精准提取与量化分析。
-
结合工程场景，推动学用融合：理工科学习者需主动接触工程实际问题，尝试将梯度分析结果与工程结构失效、波传播等实际现象关联，提升工程解读能力；工程师则需将工具应用与实际工程设计结合，尝试将梯度量化特征（如高梯度区域位置、梯度模值大小）转化为具体的结构优化方案（如局部加厚、材料替换、几何形状修改），解决 “分析与设计脱节” 的问题。
-
总结参数规律，形成实操手册：在大量实操的基础上，总结不同场景（如高速碰撞、裂纹扩展、大变形）下的最优参数组合（邻居点数、并行进程数、分块大小），结合计算机硬件条件形成个性化的实操手册，提升大规模工程模型的计算把控能力，平衡计算精度与效率。
LS-DYNA 二次开发 SPH 梯度计算工具，是冲击、损伤领域数值模拟技术的重要创新，其将 SPH 法处理极端力学问题的优势与梯度分析的量化价值深度结合，填补了 LS-DYNA 原生软件的功能空白，为科研研究与工程实践提供了高效、精准的梯度分析手段。工具简洁的 GUI 界面降低了操作门槛，而标准化的 Paraview 输出则保证了结果处理的专业性，使其兼具易用性与专业性。
对于工程师和理工科学习者而言，掌握该工具的核心在于突破学科交叉的知识壁垒，实现理论原理与实操技能的深度融合，同时结合具体场景积累经验，推动工具从 “单纯的计算工具” 向 “科研与工程赋能载体” 转变。未来，该工具可进一步拓展矢量场梯度（二阶张量）的解析与可视化功能、实现与 LS-DYNA 原生界面的集成、增加更多物理量的梯度计算支持，同时可结合人工智能技术实现参数的智能优化配置，进一步提升其在工程科研领域的应用价值，为冲击动力学、材料损伤与断裂等领域的发展提供更加强有力的技术支撑。
