极简 PCB 示意文档,高效助力团队协作

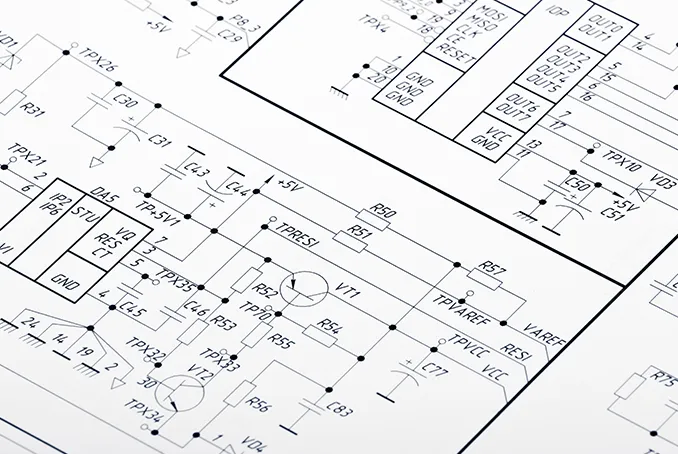

原理图有两个核心作用：一是作为PCB布局的基础，定义电气连接；二是作为理解设计的关键文档，帮助团队掌握电路的核心功能、修改历史和模块间的逻辑关系。

为了更高效地传递这些信息，避免信息分散在多份文档中，可以在原理图中直接加入一些简单的说明性内容。这对于多学科团队协作尤其有益，也是复杂产品开发中常见的做法。

除了电路图本身，以下是可以在原理图中增加的文档化内容：

核心文档：超越电路图

产品开发通常需要完整的工程需求文档来汇总各类技术资料。在原理图中补充一些说明性信息，并不是要取代这些正式文档，而是为了让协作者能更直观、快速地理解你的设计思路。

基于这个目的，你可以通过手绘或导入图片的方式，在原理图中增加一些简单的文档元素，从而让设计视图更加清晰完整。例如：

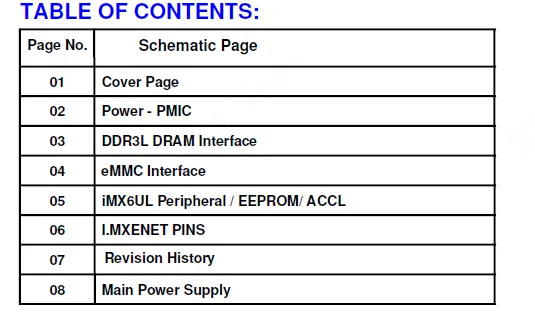

目录：帮助快速定位不同功能模块所在的图纸页面。
框图：从宏观层面展示信号的流向和各个功能模块之间的关系。
电源与时序：说明系统的供电结构（电源树）以及各模块的上电或复位顺序要求。
修订历史：记录每次改版的时间、内容和原因，方便追溯设计变更。

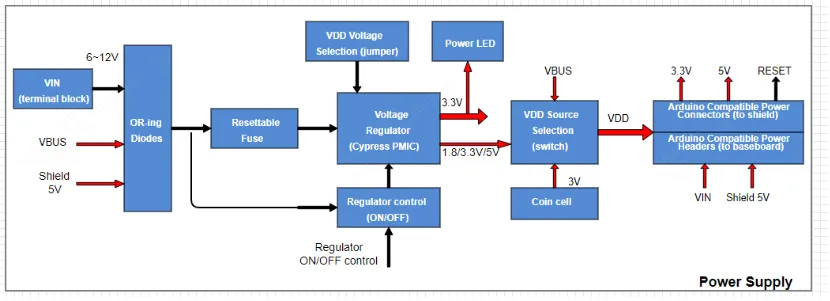

框图

框图能清晰地展示电子设备中各子系统之间的连接关系。对于大型系统、软硬结合板或多板系统，可能需要多个框图才能完整呈现其连接逻辑和功能分区。建议在设计文档中包含这些框图，有助于审阅者、开发人员及其他工程师快速理解系统架构。

绘制框图没有严格规定，但通常建议包含以下要素：

核心功能模块：承担主要驱动或处理任务的关键组件
接口与总线：如SPI、I2C等特定通信组
图纸索引：关键模块所在的具体原理图页码
输入输出连接器：标明信号的进出端口
颜色标识：用不同颜色区分信号类型、电源网络或功能区域

请记住，只要能传达理解设计架构所需的信息，你就可以自由绘制你的框图。

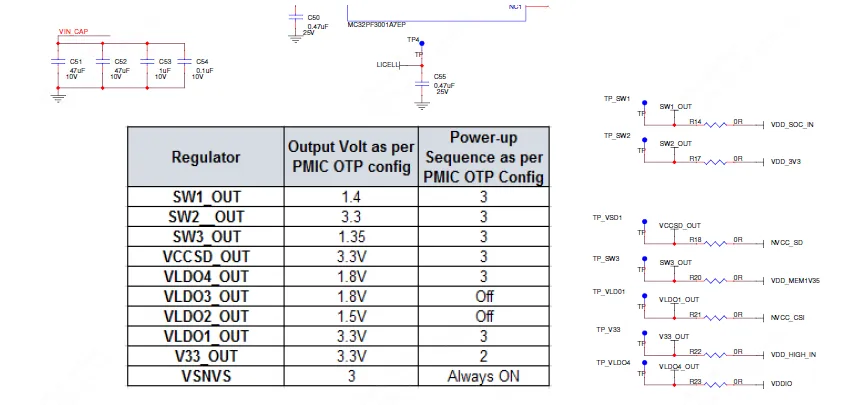

功率与时序测序

有些系统对电源上电、外设启动的顺序有严格要求，这在多路电源供电的设备中尤为常见，例如嵌入式系统、复杂电力系统，或是包含功率放大器、振荡器等的射频设备。

建议在设计中加入电源时序图，帮助系统架构师明确上电流程，也方便测试工程师后续设计手动或自动化测试方案。

时序图应清晰呈现以下信息：

上电顺序：各路电源启动的先后次序
时间偏移：各路电源启动之间的时间间隔
电压目标：启动完成后各路电源达到的最终电压值

修订历史

制造和装配图纸通常会包含修订块，这一做法同样适用于电气原理图。在原理图中加入修订历史，有助于清晰追溯项目的演变过程。

修订历史应聚焦于高层级的设计变更，而非琐碎的细节调整。它记录的是架构层面的改动，例如功能模块的增删或关键电路的重构。

一个规范的修订日志通常包含以下要素：

变更日期：变更生效的时间
修订版本：此次变更对应的设计版本号
责任人：实施变更的工程师
审核人：审核或批准变更的人员
变更说明：对高层级更改内容的简要描述

几点补充说明：

版本对应：修订编号应与实际生产时的硬件版本保持一致。
构建日期：在变更列表中标注构建日期，有助于标记该版本变更的截止点。
范围限定：修订日志仅跟踪最终体现在PCB上的电路变更。
区别定位：这类文档化的日志，通常与版本控制系统中的提交备注有所区别——前者面向外部流转，后者更偏向内部开发记录。

跳线设置

跳线是一种简单有效的方式，可以为PCB增加硬件上的可重构性，无论是在调试阶段、产线测试还是实际使用中，都能提供很大便利。

为了让原理图更完整、可读性更强，跳线的相关信息也应清晰地标注出来：

1. 明确默认状态

原理图中必须标明跳线在正常工作条件下的默认设置。这可以通过在符号上直接绘制（如用粗线连接默认引脚），或者在符号旁边添加文字注释来实现。

2. 完整的设计流转

物料清单：跳线（包括排针和跳线帽）应作为正式元器件，列入设计的BOM中。
生产文档：任何关于跳线设置的特殊说明（例如“默认短接1-2脚”），都应在提供给组装厂的文档中明确标注。

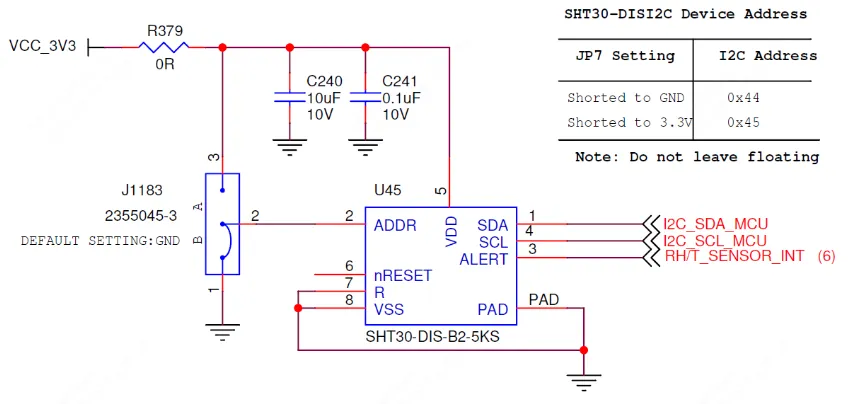

外围寻址注释

在嵌入式系统中，许多外设（如I2C设备）需要通过硬件方式配置地址或工作模式，常见做法是使用跳线或上下拉电阻。

为了让原理图清晰可用，这类配置信息应当完整地呈现在图纸中：

1. 标注默认地址与配置

在跳线或电阻附近添加备注，明确说明当前的默认设置对应哪个设备地址或哪种工作模式。

2. 明确电阻的装配状态

如果使用电阻配置（例如通过贴或不贴上下拉电阻来改变电平），需在原理图中标明哪些电阻是DNP（不贴），作为默认配置的一部分。

3. 提供备选配置

为了方便调试或不同版本的硬件复用，建议同时注明更改配置的方法。例如：“默认地址为0x50（R1贴，R2不贴）；若R1不贴、R2贴，地址改为0x51。”

在PCB上实现硬件可配置的另一种常见方法是使用焊桥或可切割走线。这类方式同样需要清晰的文档说明，与跳线的处理原则一致。

1. 焊桥的文档要求

对于通过焊接短接焊盘来实现的配置，原理图中应标明：

默认状态：出厂时是“开路”还是“短接”。
短接阻值：如果焊桥需要通过焊接特定阻值的电阻来完成配置（而非直接短接），需注明所需电阻值及其对应的配置状态。

2. 地址表的应用

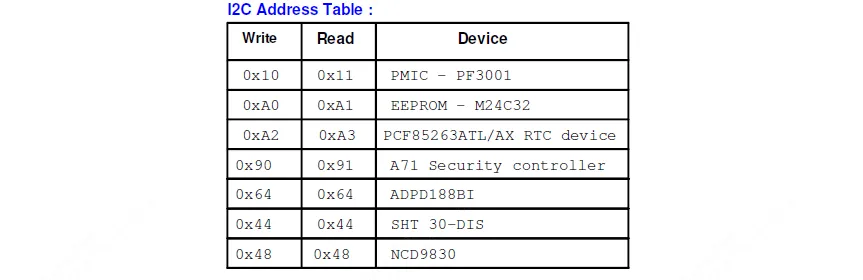

当设备地址需要通过硬件配置时，建议在原理图中附上一张清晰的地址表，以列表形式呈现不同配置所对应的具体地址。

静态地址示例：对于I2C设备，可列出当A0、A1引脚分别拉高或拉低时，最终产生的设备地址（如0x50、0x51等），方便软件开发和测试人员快速查阅。

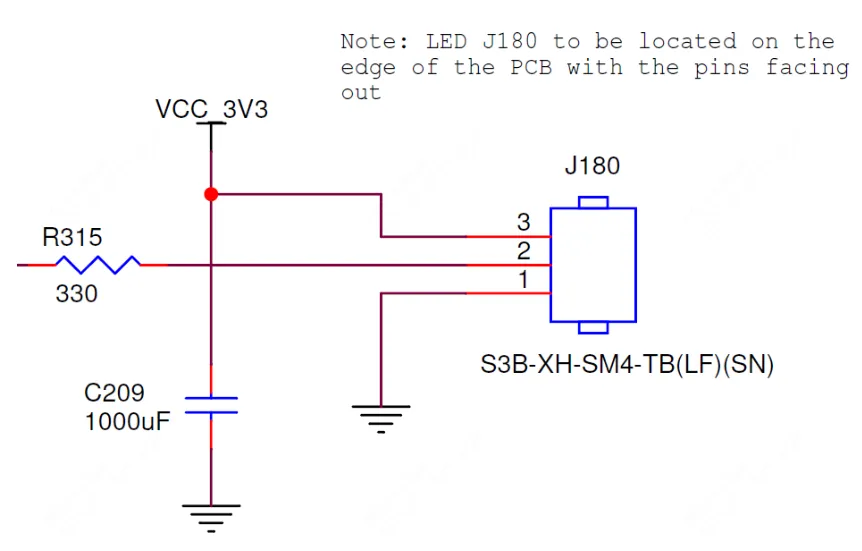

PCB布局说明也是原理图的重要组成部分，主要服务于两个目的：

指导布局工程师：明确告知元件应该如何摆放、具体放在哪个位置
辅助设计审查：帮助评审人员理解布局决策的依据

布局说明的关键在于具体化：

明确对象：直接列出需要特殊处理的元件位号（如U1、J2、H1）
常见应用场景：连接器、安装孔、散热器、风扇、紧固件、LED或传感器等对位置有特殊要求的部件

最后从技术上讲，原理图可以容纳任何有助于传达设计意图的补充文档，以便团队成员更好地理解系统“为什么”这样设计。

除了前面提到的内容，你还可以在原理图中加入：

测试与仿真结果：例如关键信号的波形图、仿真数据，帮助说明系统当前的性能状态。
高层次工程需求：例如某些关键元件的工作温度范围要求。
关键电路的计算依据：如模拟电路的短路电流计算。
特殊布线要求：如特定网络的阻抗控制要求。
