金刚石散热成AI算力核心材料:7家上市公司卡位,英伟达华为布局

2026年以来，黄河旋风在河南许昌投产国内首条8英寸金刚石热沉片生产线。英伟达斥资20亿美元战略投资Coherent锁定金刚石-SiC液冷板产能。曙光数创发布全球首个MW级相变浸没液冷整机柜C8000 V3.0，首次实现金刚石铜材料规模化应用。

三件事串联起来，信号已经足够清晰——金刚石散热正式从实验室进入产业化。

金刚石在工业领域的传统角色是”切磨抛”——做刀具、做砂轮、做钻头。但它的价值远不止于此。金刚石的热导率达到2000-2200W/m·K，是铜的5倍以上。

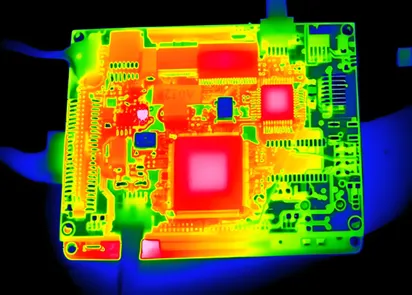

AI芯片功耗从H100的700W飙升至Vera Rubin的2300-3700W，热流密度突破1000W/cm²。传统铜基散热已触及物理极限。芯片背面集成金刚石热沉后，实测热点温度降低10-20℃，计算能力提升约3倍，能耗降低约40%。

但金刚石热沉涉及到成本和加工两个现实问题。纯金刚石热沉片成本太高、加工太难，当前最具商业化可行性的方案是金刚石-铜复合材料，有效热导率600-1000W/m·K，兼顾性能与可加工性。金刚石-铜复合材料是工程上的折中方案，也是未来3-5年的主流路线。

国内金刚石散热产业链已形成从设备制造、材料生产到终端应用的完整布局。但真正稀缺的不是有金刚石产能，而是能稳定交付大尺寸CVD热沉片并进入封装链的中游工程能力。

金刚石散热赛道的竞争格局，会沿着技术路线分化→客户验证→订单兑现三个阶段演进。当前处于第一阶段向第二阶段过渡的窗口期。

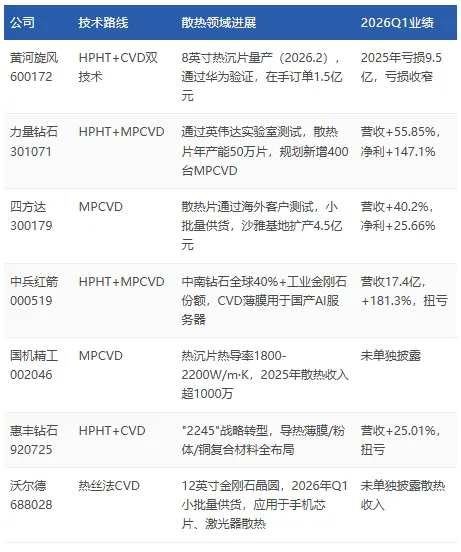

黄河旋风2023年启动金刚石热沉片项目，2025年引入深圳优普莱作为战略股东，2026年2月8英寸产线投产。从决策到量产不到三年，一期规划年产30万片，已通过华为、中芯国际、比亚迪验证，在手订单1.5亿元。但公司2025年亏损9.5亿元，财务压力较大，产能释放节奏需要关注。

力量钻石的散热片已通过英伟达实验室测试，2026年产能规划扩至100万片/年，通过台湾捷斯奥包销模式进入英伟达供应链。四方达的散热片已通过海外客户测试，进入小批量供货阶段，沙雅基地4.5亿元扩产项目推进中。

沃尔德的技术路线差异化明显。采用热丝法CVD工艺，区别于国机精工的MPCVD路线，可在硅/碳化硅基体上生长最大12英寸的金刚石晶圆。2026年一季度已向客户小批量供货，产品应用于手机芯片散热、激光器散热等领域。但热丝法路线的产能爬坡较慢，短期内难以快速扩张。

一级市场上，金刚石铜复合材料成为投资热点。华为哈勃连续投资两家企业，为昇腾AI芯片锁定散热材料供应；江西铜业集团投资赛墨科技，为铜基复合材料锁定下游应用场景。毅达资本、曦晨资本等财务投资人则看重技术壁垒，解决界面热阻问题、先进入封装链的企业有定价权。

英伟达正在构建芯片-散热-光互联的全栈技术壁垒。投资Coherent不是简单的财务投资，而是锁定金刚石-SiC复合液冷板的产能。Akash Systems的金刚石冷却服务器，本质上是将航天级热管理技术向民用高端算力迁移。英伟达GTC官宣Rubin标配金刚石+液冷，意味着金刚石散热已经从可选升级变成标配方案。

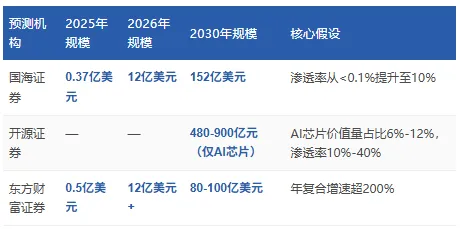

多家券商对金刚石散热市场给出了高度一致的判断——这是典型的从0到1的爆发式赛道。

AI芯片功耗每18-24个月翻倍，热流密度已击穿传统铜基散热体系的物理极限，金刚石是唯一能满足1000W/cm²以上热流密度散热需求的材料。渗透率从不到0.1%提升至10%，对应的就是152亿美元的市场空间。

问题是，渗透率提升的节奏取决于成本下降的速度。当前4英寸CVD金刚石晶圆成本约5000美元，是SiC衬底的10倍。如果成本不能在3年内下降50%以上，渗透率提升会明显放缓。券商预测的152亿美元市场规模，隐含假设是成本快速下降+良率快速提升，这个假设能否成立，是判断市场空间的关键变量。

芯片设计决定散热需求，散热方案决定封装架构，封装架构决定供应链格局。谁能在散热材料上先跑通，谁就能在下一代AI芯片竞争中占据主动。

产业化的真正难点有三个。第一是成本：4英寸CVD晶圆成本是SiC衬底的10倍；MPCVD法单次沉积周期长达80-120小时，单位生产成本居高不下。第二是良率：大尺寸薄膜均匀性、应力开裂、批次一致性是核心瓶颈，行业整体良率偏低。第三是界面热阻：金刚石与金属本质上不浸润，接触角约140°，界面热阻处理不当会导致热导率大打折扣。
