做过 BLE 抓包的人多半都遇到过这件糟心事：设备明明连上了，Wireshark 里却看不到那条连接。

原因往往不是设备的问题，而是抓包器的物理极限——一个电台，一次只能听一个信道。而建连的那声 CONNECT_IND 会落在 37 / 38 / 39 三个广播信道里的某一个上。你守在 37，它偏偏发在 38，于是这条连接从起点就被漏掉，后面整条都跟不上。

我们把这件事从根上解决了，并且把整套东西开源了出来——BLEhound。

它是什么

BLEhound 是一个从零自研的 BLE 低功耗蓝牙抓包器。radio 寄存器全部自己配置，不用 Nordic 官方 sniffer 固件——这也是它能往「连接跟随」「加密抓密文」「三片同步」这些深水区走下去的前提。

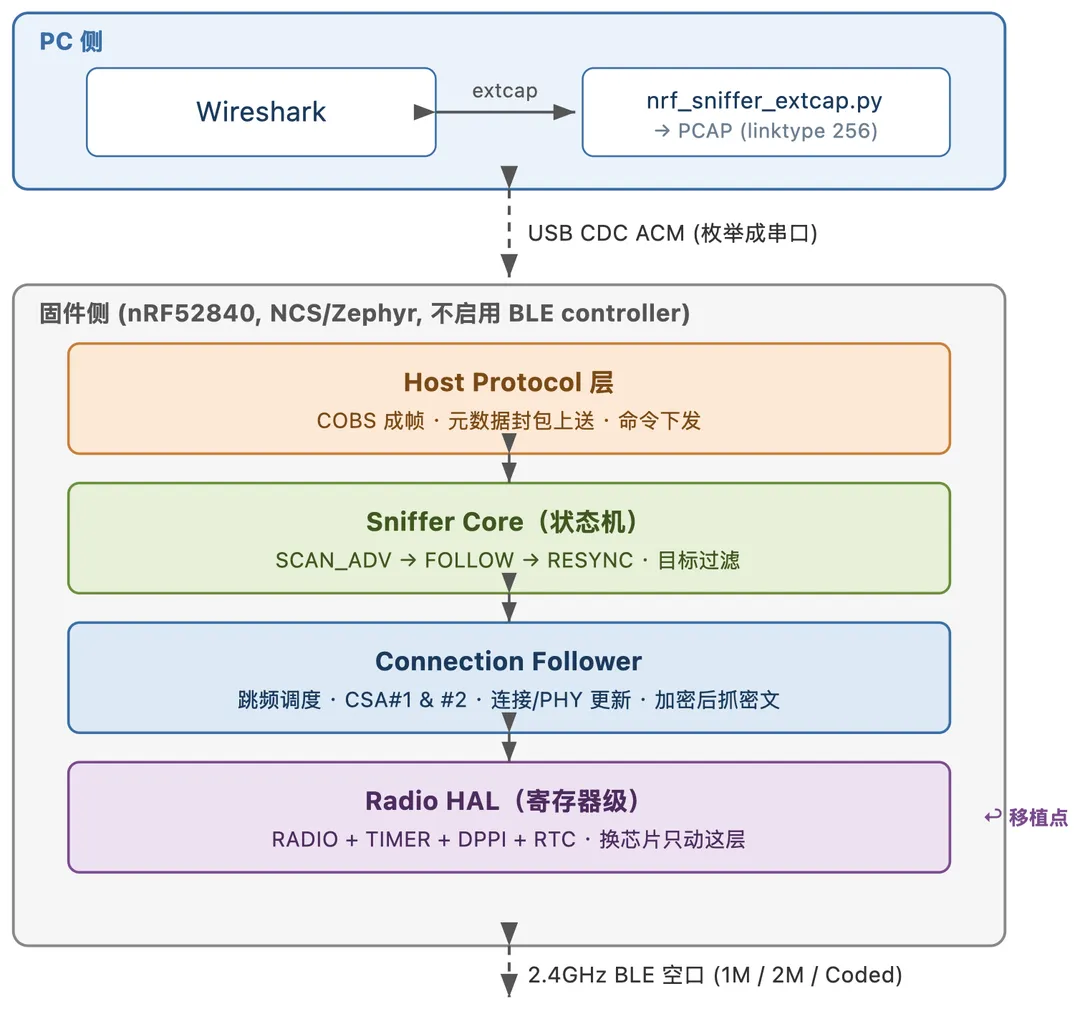

它是一整套，不是只给固件让你自备开发板：

• 固件：Zephyr / nRF Connect SDK，跑在 nRF54LM20A（也兼容 nRF52840）。
• Wireshark 插件：extcap，插上就在 Wireshark 里实时看包，用 Wireshark 自带的蓝牙解析器解全套协议栈。
• 开源硬件：一块带 nRF21540 FEM（PA/LNA） 的 USB dongle，KiCad/嘉立创工程、Gerber、BOM、3D 打印外壳全给。

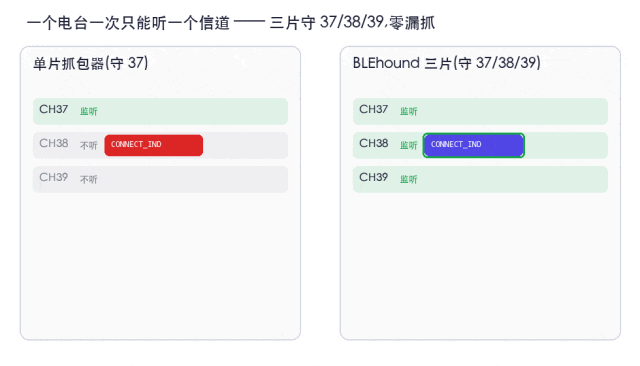

招牌：三片同步多信道，零漏抓

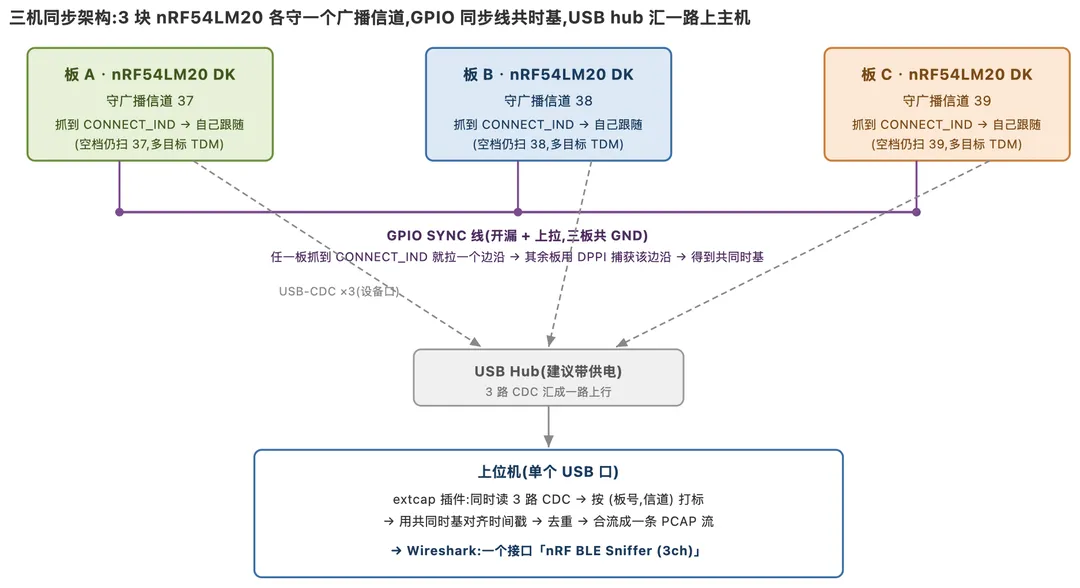

一个电台听不了三个信道，那就用三个。三块板各死守 37 / 38 / 39，靠一根硬件 SYNC 线 + 片间 SPI 对齐时钟，上位机把三路合流、去重，最后汇成 Wireshark 里一个接口。

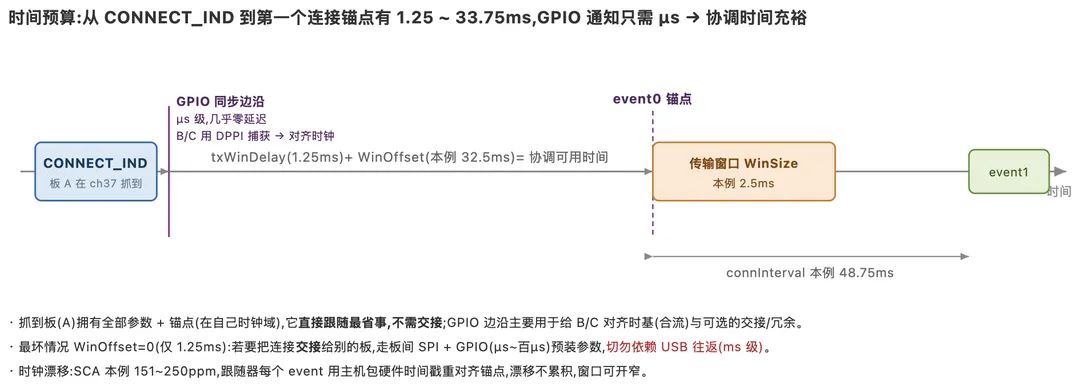

同步的关键是「共同时基」：任一片抓到边沿就在 SYNC 线上拉一下，三片都用硬件捕获同一个物理边沿，于是各自独立的时钟被对齐，三路包能拼成一条时间一致、无重复的流。

收益在弱链路上尤其明显：三片天线位置、噪声各自独立，某片丢包跟丢时另两片可能还在，合流不断线。真机 A/B 实测，开合流后每个连接事件抓满 2 包、存活比更高、零早失联。

抓到之后：跟得住、看得清

抓到 CONNECT_IND 只是开始。BLEhound 会跟着这条连接一路抓下去：

• 连接跟随：CSA #1/#2 跳频、连接参数更新、信道图更新，按 instant 精确生效；锚点按实收包重对齐，抗时钟漂移。
• 1M / 2M / Coded PHY，含连接内 PHY 切换跟随。
• 扩展广播建连（AUX_CONNECT_REQ）也能起跟。
• 加密链路持续抓密文（加密不改跳频，照样跟得住），有 LTK 就能在 Wireshark 里解出明文；Legacy 配对还能被动破解出密钥。

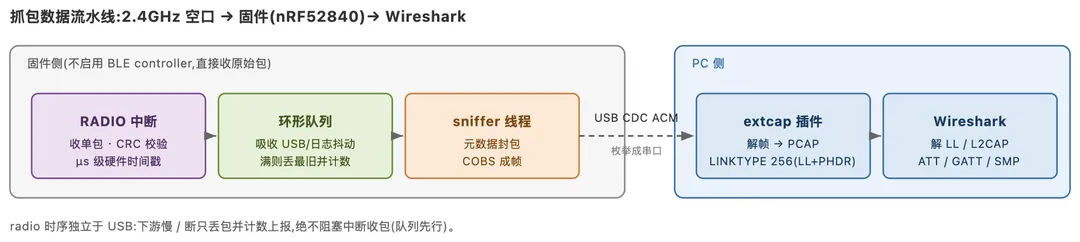

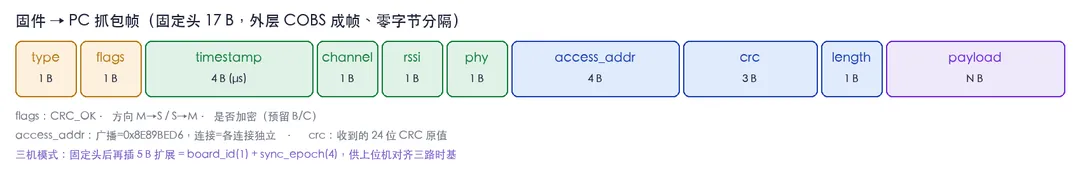

每个包都带上信道、RSSI、µs 级硬件时间戳、CRC 结果、PHY，经 COBS 帧 + USB 送到上位机：

能抓哪些包：BLE 4.0 → 6.x 覆盖清单

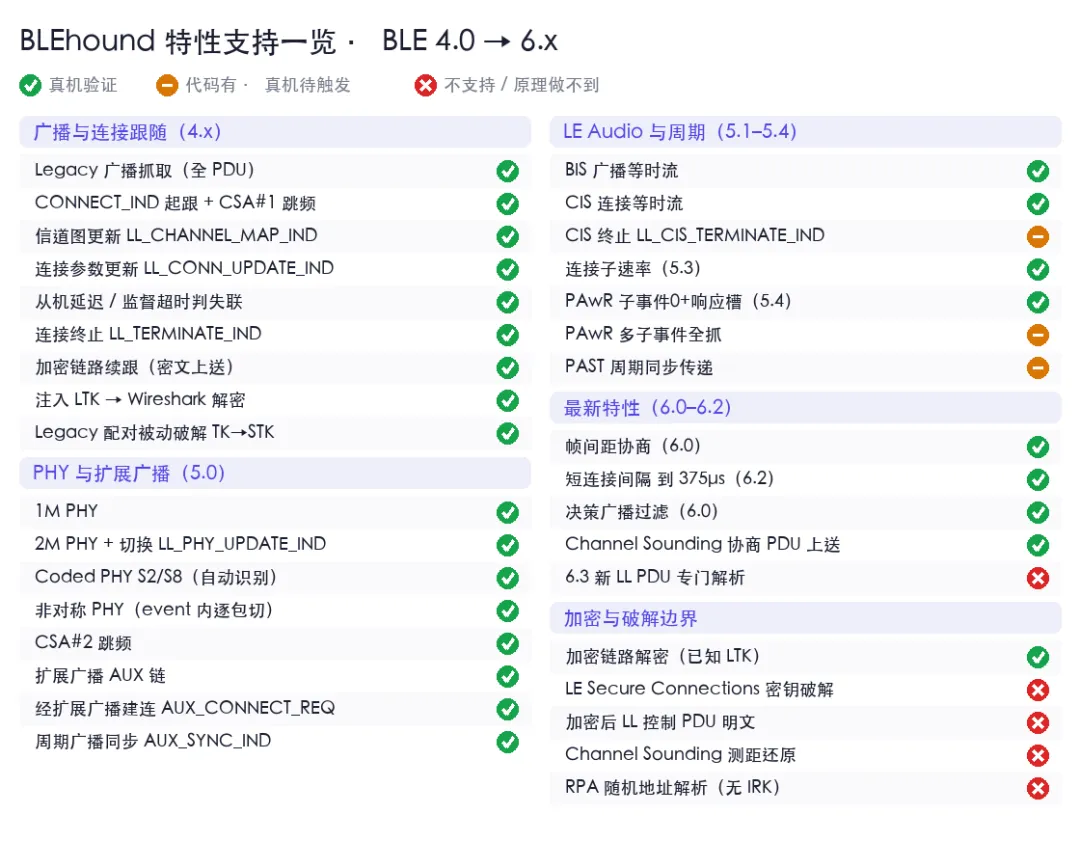

从 4.0 到最新的 6.x，主流特性基本都覆盖。先来一张总览（✓ 真机验证 / ◐ 代码已就位、真机待触发 / ✗ 不支持或原理做不到）：

下面按版本档展开，打✓的都在真机上验证过：

• BLE 4.x 基础：全部 legacy 广播 PDU；抓到 CONNECT_IND 起跟、CSA #1 跳频；信道图 / 连接参数更新按 instant 生效；从机延迟 / 监督超时按真实链路参数判失联；加密链路续跟（密文上送，注入 LTK 后在 Wireshark 解明文）；Legacy 配对（Just Works / Passkey）被动暴破 TK → STK。
• BLE 5.0：2M PHY、Coded PHY（S2/S8 自动识别，连接跟随也过了真机）、非对称 PHY（主从方向不同、event 内逐包切）、CSA #2；扩展广播 AUX 链（ADV_EXT_IND → AUX_ADV_IND → AUX_CHAIN_IND）；经扩展广播建连（AUX_CONNECT_REQ）；周期广播同步。
• BLE 5.1 ~ 5.4：LE Audio 等时流 BIS / CIS（逐 subevent 收，ISO 密文上送、重组在 Wireshark）；连接子速率（5.3）；PAwR（5.4，子事件 0 + 响应槽）。
• BLE 6.0 ~ 6.2：帧间距协商（6.0）；短连接间隔（6.2，125µs 单位、可到 375µs）；决策广播过滤（6.0）；扩展特性集、Channel Sounding 协商族、OTA UTP 等——识别、计数、原样上送，不挡跟随。

抓不到的，分两种：

• 原理上任何 sniffer 都做不到：LE Secure Connections（4.2+）的密钥（ECDH 私钥拿不到，只能注入已知 LTK）；Channel Sounding 的测距（相位 tone 在 CS 信道、相对各自本振，第三方还原不出距离，只能看到 ACL 上的协商 PDU）；加密后的 LL 控制 PDU（密文，跟丢只能靠重锁兜底）。
• 暂未实现 / 有条件：固件内不做 CCM 解密（故意——解密统一放 Wireshark）；随机可解析地址（RPA）不解析（没注入 IRK，目标 MAC 过滤对轮换地址的设备失效）；6.3 全新 LL PDU 没做专门解析（未知 opcode 原样上送、交给 Wireshark）。少数 LE Audio / PAST 项代码已就位，但缺对应信号源，真机还没触发。

诚实说边界

开源项目最忌吹。几条实话：

• 单片用，它和成熟的 Sniffle^[1]、Nordic 官方 sniffer 同级；它的优势是带 FEM（距离更远）、更新的 nRF54 芯片、成品形态。
• 三片冗余在弱链路/丢包多时才明显；干净链路上单片就抓满了。
• 三机接力对扩展广播建的连接无效，也救不了加密控制包漏检（三片会同时漏同一个 instant）。
• LE Secure Connections（BLE 4.2+）在数学上无法被动破解——任何 sniffer 都做不到。仅对你有权测试的设备使用。

彩蛋：还能当低成本射频测试台

因为它本身是个完整的 BLE 端 + 可控电台，同一套硬件还能兼作低成本、相对/黄金参考级的 BLE 射频测试台：让一片 nRF 当中心连被测设备、跑正常量产固件，靠协议自带的 ACK 反推接收 PER 做相对灵敏度；配 SDR 还能测频偏/调制。适合固件射频回归、批次一致性、产线好坏筛选——认证级另说，那要专业仪器。

开源硬件：一块能装进壳里的 dongle

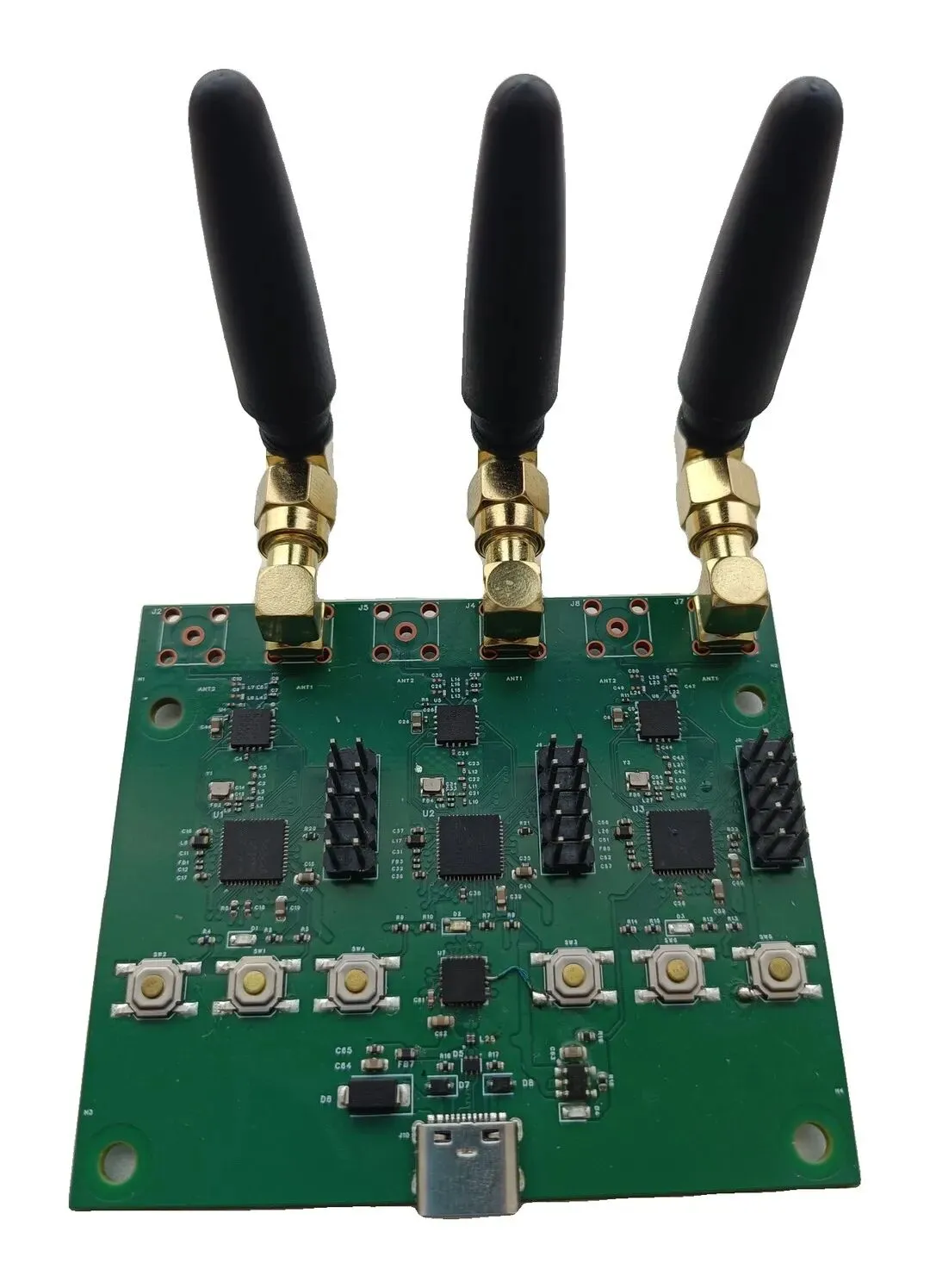

板子是 3× nRF54LM20A + nRF21540 FEM 的 USB dongle。真机长这样——三片各带一颗 nRF21540 FEM 和一个 SMA 天线口，每片一排 SWD 调试排针、六颗按键、底部一个 USB-C：

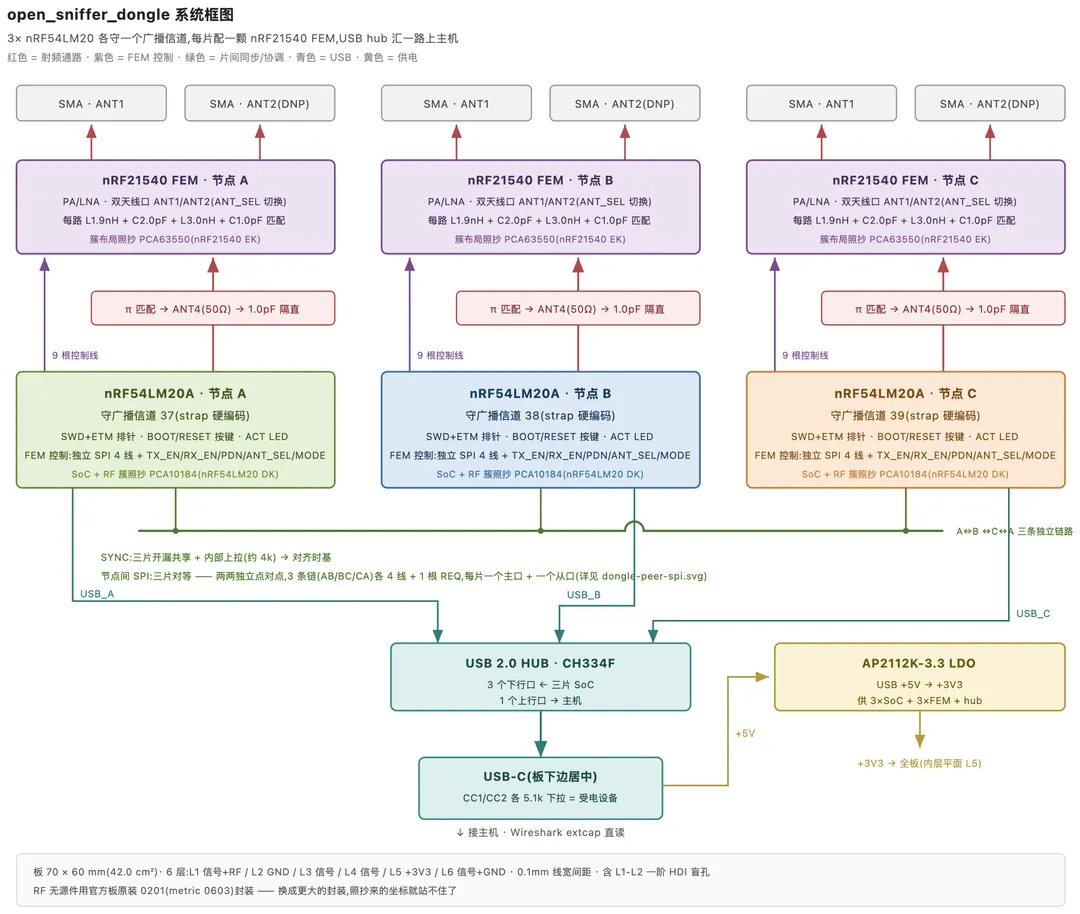

再对照整块板的框图：

几处硬件上的讲究：

• 每片 SoC 配一颗 nRF21540 FEM（PA/LNA），双天线口用 SMA 座（ANT2 默认不贴），射频簇的布局布线直接照抄 Nordic 官方 EK/DK，少踩匹配的坑。
• 三片靠一根开漏 SYNC 线共享时基：任一片抓到边沿就把线拉低，三片用硬件同时捕获同一个物理边沿——用内部上拉、免外接电阻。
• 片间是对等 SPI：三片两两点对点（AB / BC / CA 三条独立链，各 4 线 + 1 根 REQ），每片一个主口一个从口，不走共享总线。
• USB 三合一：CH334F 4 口 hub 把三片的 USB-CDC 汇到一个 USB-C 上行口；整机总线供电（CC 各 5.1k 下拉），AP2112K LDO 把 +5V 转 +3V3，供三片 SoC + 三颗 FEM + hub。
• 板子 70 × 60 mm、6 层、含一阶 HDI 盲孔；射频无源件沿用官方 0201 封装（换成更大的封装，照抄来的坐标就站不住了）。

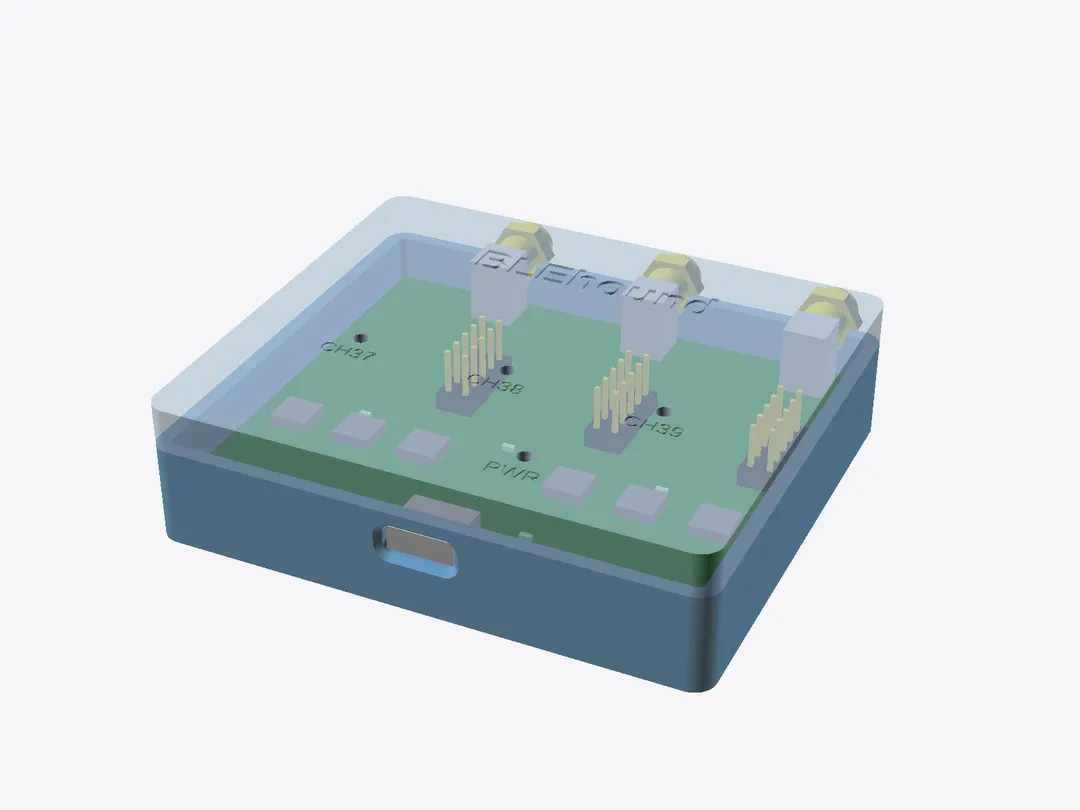

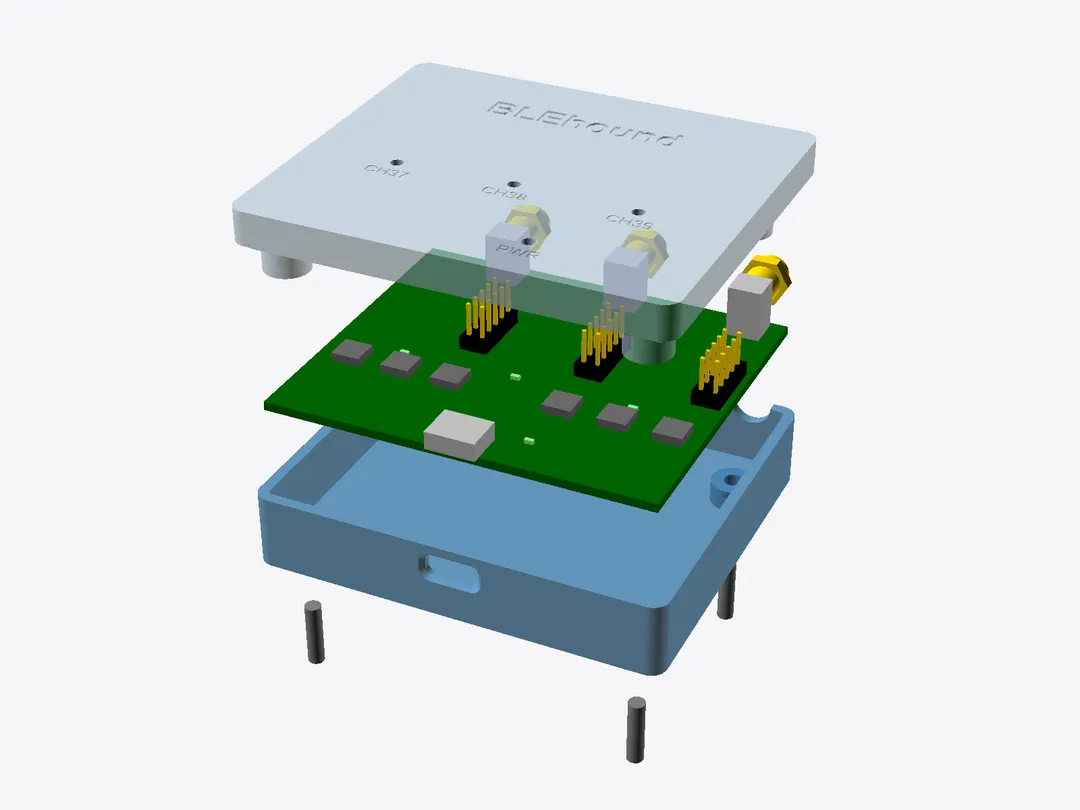

再配一个参数化 3D 打印外壳（OpenSCAD 源码 + STL + 切片文件都在）：

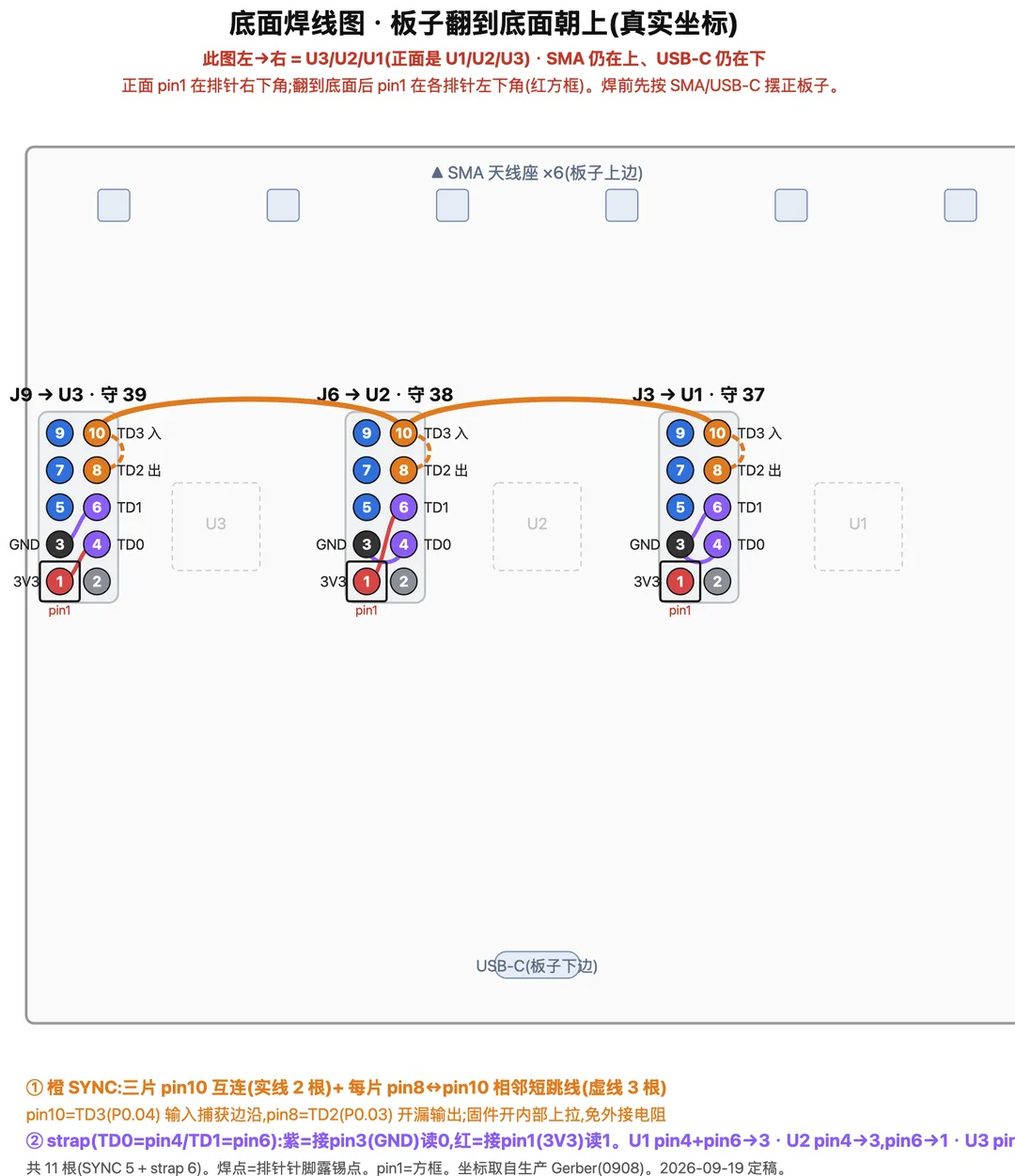

一句实话：首批投产的 V1 板有两处引脚级小坑（SYNC 落在了没有 GPIOTE 的 P2 口、strap 接法致信道分工错），单片抓包不受影响、开箱即用；三机模式需要在调试排针上飞 11 根线返工。修正版 V2 把这些直接做进 PCB，正在收尾。返工怎么飞、脚位怎么排，仓库里都画清楚了：

还有件事得说明白：这些基本都是 AI 做的

坦白讲：这个项目的原理图设计、3D 外壳、软件的调试与测试，绝大部分是 AI（我在旁边把关）完成的。开源出来，一方面是工具本身有用，另一方面也想留个真实样本——AI 能把这类软硬件项目推到什么程度。

但正因为如此，有句话必须提醒：

AI 设计的原理图，不能完全相信；每一个细节都要自己追着问、对着数据手册逐条核。

上面这块板就是活教材，V1 里被 AI 想当然放过去、后来一条条揪出来的坑就有四处：

• SYNC 放到了 P2 口——可 P2 恰恰是这颗芯片上唯一没有 GPIOTE、做不了边沿捕获的口，三片时基根本对不齐。
• strap 接法接错——两片读到同一角色、映射错位，导致没有一片守 37。
• USB hub（CH334F）的时钟——没搞清它能用片内振荡器，给它外挂了晶振；其实 XI（4 脚）接地选内部时钟、根本不用晶振（BOM 里那几颗晶振是给 SoC 的，不是给 hub 的）。
• USB hub 的供电——总线供电的板子，PSELF（18 脚）必须悬空，却接成了地；接地 = 自供电模式，hub 会向主机误报供电状态，直接枚举失败，整块 dongle 都认不出来。

这些都不是玄学 bug，而是没有逐脚去翻数据手册的结果——有的只影响三机模式（单片抓包照常，飞线返工即可救），有的（比如 hub 供电）能让整块板一插上就没反应。

所以你若也用 AI 做硬件，务必对它出的每一张原理图较真：这个脚到底有没有这个外设能力？这个电源 / 时钟脚接法对不对？这个封装、这条网络是不是真连对了？ 别默认它对，一个一个问过去。这块板的 V1，就是「没问够」的代价。

怎么拿

全部开源，Apache-2.0（代码）/ CERN-OHL-S（硬件）：

• 代码仓：github.com/BLEhound/BLEhound
• 在线文档（中英双语）：blehound.github.io

固件、Wireshark 插件、硬件工程、外壳、构建与使用说明都在里面。欢迎试、欢迎提 issue——尤其三机同步这条路，多一种中心/外设协议栈上的实测就多一分稳。

只对你拥有或获授权测试的设备使用。抓包与配对分析仅限合法授权场景。
