知识库解析 PDF 实践:如何保留上下标、行内图片和原文位置

同一句话在 PDF 原件、常见的解析结果和我们的解析结果中的样子。

图中的例句出自一篇古音学论文，引号中的籀文在原件里以小图片的形式嵌在文字行中。常见的解析方式把文字和图片分开处理，于是文本里的引号中只剩空白，字形图片被单独存成了文件。文字和图片都还在，它们之间的关系，以及图片在原件中的位置却都丢失了。上下标也有同样的问题，10⁻³ 的指数常被排到下一句的开头。

本文介绍我们团队为知识库解析 PDF 的做法，重点讲解行内图片和上下标两件事。贯穿全文的指导思想只有一句话。

尽可能把原件里的信息完整地留下来，包括「位置信息」。

一个字是上标，是信息；一张图夹在哪两个字中间，也是信息。信息一旦丢失，检索召回的效果就会大打折扣。

下图是开头那句例句在原件中的样子，出自《中国语文》2025 年第 4 期一篇古音学论文。引号中的两个古文字字形不在现行的 Unicode 字符集里，无法作为普通文字排版，论文只能用嵌在行内的小图片来表示。

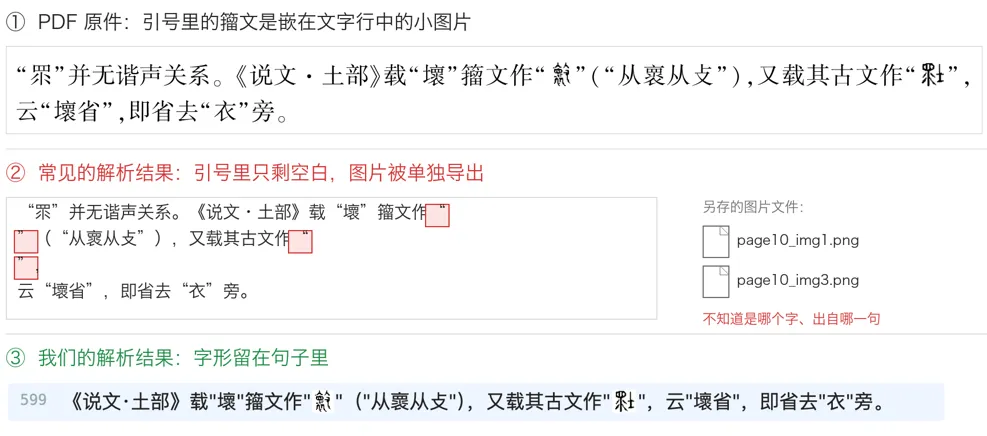

图1 原件「籀文作」「古文作」后面引号里的字形都是嵌在文字行里的小图片。

用常见的方式读取这一页的文字层，得到的结果如下。

“眔”并无谐声关系。《说文·土部》载“壞”籀文作“

”（“从褱从攴”），又载其古文作“

”，

云“壞省”，即省去“衣”旁。

图片被单独导出成 page10_img1.png、page10_img3.png 之类的文件。这样会带来两个问题。

• •文本里「籀文作“”」只剩一对空引号，无论是人还是大模型，都无从得知籀文的字形；

• •图片被检索命中时，无从得知它是哪个字的籀文，出现在文章的哪一节、哪一句。

同一段经我们的管线处理，输出的正文如下。图片文件名是图片内容的哈希值，这里只显示前 8 位，下同。

《说文·土部》载"壞"籀文作""（"从褱从攴"），又载其古文作""，云"壞省"，即省去"衣"旁。

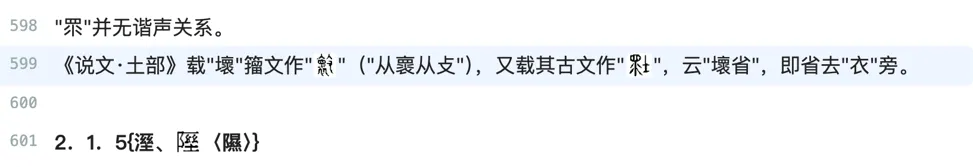

图片留在文档流中原来的位置上。按 Markdown 显示的效果如图 2。

图2 生成的正文按 Markdown 显示的效果。左侧是行号，第 601 行是一个小节标题，标题中同样内嵌一个行内字形图片。

我们另外记下了这句正文在原件上的位置，即第 10 页的坐标框 [73.97, 88.25, 493.06, 128.41]，单位是 PDF 点。这句话在原件上排成两行，两行的字框合成了这一个框。两个图片引用也各自记有图片本身的坐标框，比如第一个字形是 [307.82, 92.94, 318.11, 103.71]。

下面依次介绍管线的整体结构、行内图片如何放回文档流，以及上下标如何识别。

我们的目标是输入一份 PDF，输出一份普通的 Markdown 文本，其中数学公式用 LaTeX 表示，图片用标准的图片语法引用。之后的切块、向量化、检索和大模型阅读，都只针对这份文本操作。

整个流程分为抽取和生成正文两步。

抽取逐页进行。下图是一份八年级数学期末试卷第 2 页上的第 7、8 题，三栏分别是各步的结果。

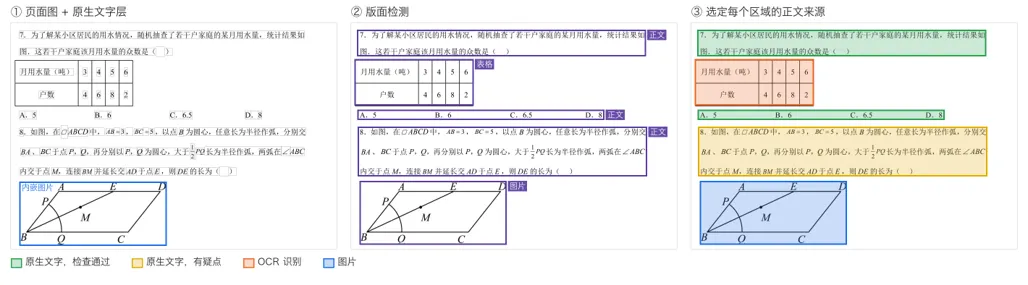

图3　① 页面按 2 倍分辨率渲染成图，同时用 PyMuPDF 读取原生文字层，灰框是每个文字片段的位置，蓝框是内嵌图片。② PP-DocLayoutV3 把页面分成区域，打上正文、表格、图片等标签，字和图片按重叠面积归入区域。③ 逐区域检查原生文字是否可用，选定正文来源。

第 ③ 步会检查有没有可疑的字符编码、有多少墨迹没被字框盖住、文字是否旋转或不可见，再按字体抽查几行，与 OCR 结果核对，查出编码表损坏的文字层。绿色区域是第 7 题的题干和选项，检查都通过，正文直接用原生文字。黄色区域是第 8 题，其中的 ▱、∠ 在文字层里是 Unicode 私有区编码，按字体查表还原后，正文仍用原生文字。橙色区域是表格，表格的格线不在文字层里，原生文字无法覆盖页面上的墨迹，于是把整块区域裁成图片交给 PaddleOCR-VL 识别，识别出的文字写入正文。蓝色区域是配图，正文里放图片本身。

抽取完成后进入生成正文这一步，依次识别上下标、规范化字符。在生成正文的过程中，原件里的每个字始终保留自己的坐标，因此每一行都能映射回原件的页码和坐标框；#、![](、$^{ 这类生成正文时添加的标记没有坐标。

规范化字符，是把看起来一样、编码不同的字统一成一种写法，否则同一个词会因为编码不同而搜不到。Unicode 定义了几种规范化形式，常用的是下面两种。

• NFC 只合并完全等价的写法。比如「é」既可以是一个字符，也可以是「e」加一个组合重音符，NFC 统一成前者。

• NFKC 更激进，会把「兼容字符」也换成基本字符，例如 cm² 变成 cm2，CO₂ 变成 CO2，① 变成 1，数学斜体 𝑆 变成 S。

NFKC 改掉的恰恰是我们想保留的信息，cm² 和 cm2 的含义并不相同。所以我们只用 NFC，另外单独做几项确定有益的替换。全角字母数字转成半角，ＡＢ１２ 变成 AB12；英文 PDF 里常见的 fi、fl 这类拉丁连字拆开，否则搜不到 fi；连字符、短横线、减号这几种横线统一成 -；弯引号 “” 统一成直引号 "；零宽空格这类看不见的字符直接删掉。

3.1为什么图片要留在文档流中

常见的做法是只输出文字，图片另外导出成一个列表。独立的插图这样处理问题不大，但很多图片是句子、表格、题目的一部分，一旦脱离文档流，意思就不完整了。所以我们的原则是，图片留在文档流中原来的位置。字形大小的小图插在句子中间，大图在段落之间单独成段。

3.2判断小图所在的行

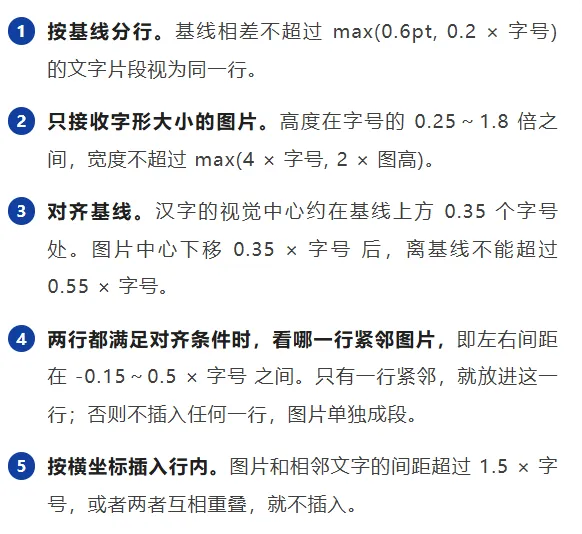

PDF 只记录内嵌图片在页面上的坐标框，不记录它和周围文字的先后顺序。我们读完文字层后，根据图片和文字的几何关系把它放回所在的行，具体分五步。

图4 灰框是原生文字的字框，红线是每行的基线，蓝框是两张字形图片。第一张图高 10.77pt，所在行字号 10.29pt；图片中心下移 0.35 个字号后，离基线只差 0.004 个字号。

无法确定所在行的图片单独成段，放在文档流中相应位置的附近，不丢弃。

标题里的字形同样会插入行内，比如图 2 第 601 行的小节标题 ## 2．1．5{溼、〈隰〉}。因此按标题切块时，块所带的章节名里也有这个字形。

3.3大图的处理

版面检测标为「图片」的区域，正文里单独成段，按阅读顺序留在文档流中，排在前后文字之间。具体还有以下几条规则。

• •原图优先。内嵌原图覆盖区域的 65% 以上、且自身 85% 以上落在区域内，就用原图，保留原始分辨率；否则从页面图上截取。

• •扫描底图。占文字区域面积 30% 以上的内嵌图通常是扫描件的整页底图，不计入该文字区域。

• •OCR 识别失败的区域，正文里用该区域的页面截图代替，保证内容不丢失。

3.4正文中的图片引用

这样，同一张图片的引用始终相同。同一个字形在文中出现 3 次，3 处引用就是同一个文件名，全文搜索这串哈希，即可找到它的每一处出现。凭文件名也能直接取回图片，不需要知道它在第几页。与正文里的文字一样，图片在原件上的坐标框也另外记录了下来，可以定位到原件上的对应区域。

3.5示例

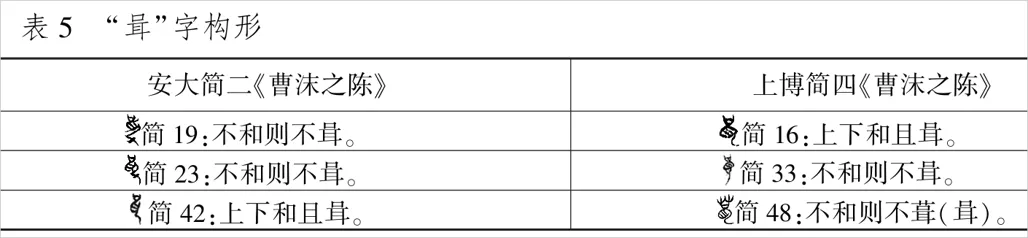

表格里的字形。古音学论文的表 5 里，每个竹简字形后面跟着它出自哪支简。

图5 原件中的表5

每张字形图和它的出处在同一行。如果把图片单独导出，这 6 个形状相近的字形就无法与出处对应。

选项全是图片。同一份数学试卷中，第 1 题的四个选项都是图片。

图6 原件。每个选项字母和它的标志图片排在同一排。

1．下列志愿服务标志为中心对称图形的是（）

A．

B．

……

四张图按大图处理，单独成段，每个选项字母后面紧跟着它的图片。

3.6图片如何参与检索

图片本身无法按文字检索，但留在文档流里以后，就能通过它周围的文字被找到。计算向量时，我们先把图片引用去掉，因为 64 个字符的哈希对语义没有意义，只会带来噪声。以图 1 那句为例，它的向量由「《说文·土部》载"壞"籀文作""（"从褱从攴"）……」算出，上下文完整，仍能被检索命中；而命中后返回的是带图片的原句。因此，只有图片、没有文字的块去掉图片引用后就没有内容了，不进入索引。

命中的块记录了行号区间，可以经由每行的位置映射回原件的页码和坐标框。大模型拿到的是带图片引用的正文，支持图像输入的模型可以按引用取回图片，看清籀文的字形或选项里的标志；需要给用户展示图片时，原样输出  即可。

4.1为什么上下标会错位

PDF 的文字层里没有「上标」这个概念。10⁻³ 里的 −3 只是一个字号小一点、基线高一点的普通文字片段，按基线分行时常被当成另一行，排到文档流的其他位置。

下图出自一篇硕士学位论文的第 62 页。

图7 原件，出自硕士学位论文《面向肺部气道分割的高效学习算法研究》第 62 页。

不处理上下标时，得到的正文如下。

优化器采用Adam，初始学习率设置为3×10。

对于BAS数据集，使用多步调度器在第-3 20和第60次迭代将学习率降低10倍，训练总共进行100次迭代。

−3 的基线比正文高 4.8pt，被排进了下一句。大模型读到的学习率是 30，「第-3 20和第60次」更是不知所云。

再看同一篇论文第 47 页的上标引注。

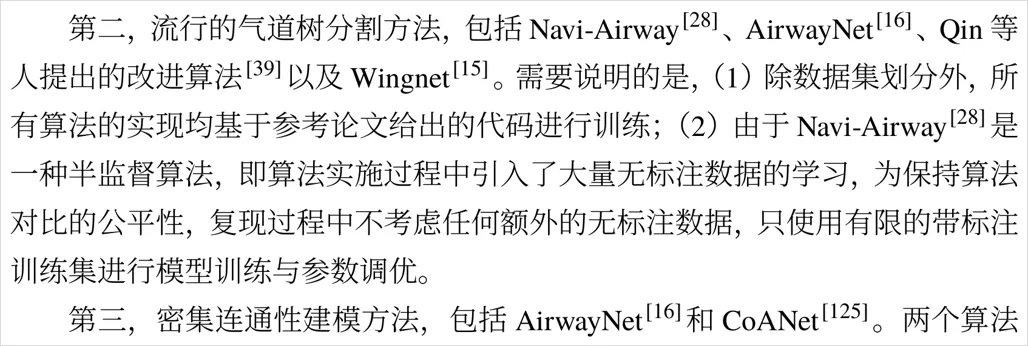

图 8　原件。算法名后面的 [28]、[16] 是上标引注。

第二，流行的气道树分割方法，包括Navi-Airway、[28] AirwayNet、[16] Qin等人提出的改进算法以及Wingnet。

需要说明的是，（1）除数据集划分外，所[39] [15]有算法的实现均基于参考论文给出的代码进行训练；……

[28]、[16] 错位到了后一个算法名的前面，[39]、[15] 更是插到了「所有」两字之间。

化学文献里的上下标更多。下面两段来自 FDA 的两份公开指南，一处是亚硝胺的结构通式，一处是核磁共振的同位素标记。

图9　原件，出自 FDA《Control of Nitrosamine Impurities in Human Drugs》第 9 页。

图10　原件，出自 FDA《Question Based Review (QbR) Drug Substance Reviewer Companion Document》第 11 页。

... bonded to an amine (RN(-R)-N=O), as shown in Figure 1.

The compounds can form by a 1 2 nitrosating reaction between amines ...

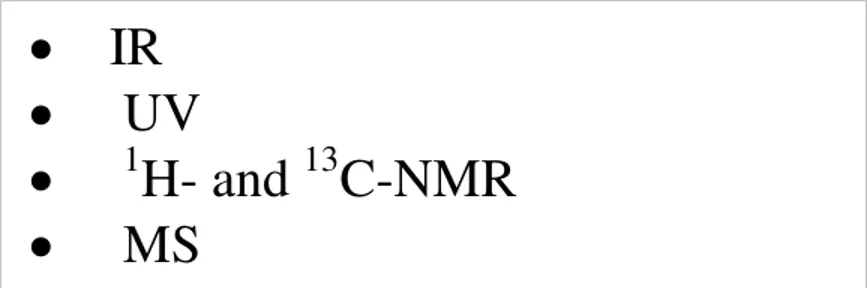

• H- and C-NMR 1 13

取代基编号 1、2 错位到了下一句，¹H、¹³C 的质量数被排到了行尾。R¹、R² 是两个不同的取代基，¹³C-NMR 和「C-NMR 13」的含义也不同。

4.2识别上下标

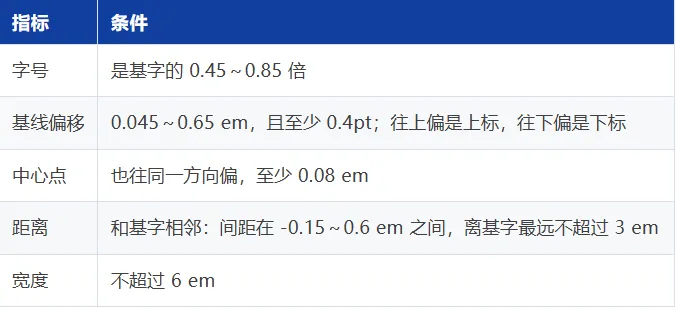

在同一行里，把每个文字片段和左右相邻的片段比较。上下标所附着的正常字号片段，下文称为「基字」。一个片段满足下表全部条件时，就认定为基字的上标或下标，表中的 em 指基字的字号。

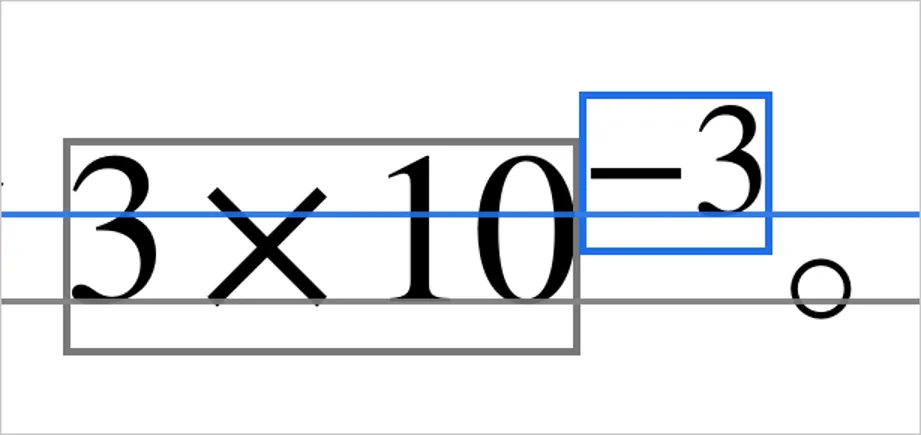

图 11　灰框是基字「3×10」，灰线是它的基线；蓝框是候选「−3」，蓝线是它的基线。−3 是 9pt，3×10 是 12pt，比例 0.75；基线上移 4.80pt，即 0.40 em，判定为上标；中心上移 0.34 em；两者间距不到 0.01pt。

此外还有几条补充规则。

• •拆成几段的下标，比如 max 拆成 m、a、x，每段都可以跳过相邻的同样大小的小字，向外寻找基字，最多跳过 8 个。

• •两边都能当基字时取左边。Word 导出的 PDF 里，下标离右边的字往往略近，如果按距离选择，CO₂ 的下标会被错误地识别为后面「的」字的下标。左边是标点、列表符号这类不能带上下标的字符时，才取右边，比如图 10 的 • ¹H，上标附着到右边的「H」上。

• •以下情况不处理。左右两边的结论矛盾，一边是上标、一边是下标；基字本身也是小字，比如上标的上标；以及旋转、竖排的行。

4.3正文中的上下标写法

正文里的数学内容统一用 LaTeX，上下标也一样，写法见下表。

• •基字以数字结尾时，这串数字一并放入公式，写作 3×$10^{-3}$，不写作 3×10$^{-3}$，因为 markdown-it-texmath 等常用的 Markdown 公式插件不把数字后面的 $ 当作公式开头。

• •相邻的上下标合成一个公式，避免两个 $ 相连被当成行间公式。

• •下标里的空格写成 \ ，数学模式会忽略普通空格。

• •上标引注和带圈数字写成普通文字，只调整位置，搜 [125] 仍能搜到。

处理后，前面几段的正文如下。

优化器采用Adam，初始学习率设置为3×$10^{-3}$。

对于BAS数据集，使用多步调度器在第20和第60次迭代将学习率降低10倍，训练总共进行100次迭代。

第二，流行的气道树分割方法，包括Navi-Airway[28]、AirwayNet[16]、Qin等人提出的改进算法[39]以及Wingnet[15]。

... bonded to an amine (R$^{1}$N(-R$^{2}$)-N=O), as shown in Figure 1.

The compounds can form by a nitrosating reaction between amines ...

• $^{1}$H- and $^{13}$C-NMR

识别上下标没有改动原件的文字，只添加了标记、调整了位置。

每个字都保留原来的坐标，并入公式的「10」也一样。

表格里的化学式另有处理方式。表格区域整块裁图，由 PaddleOCR-VL 直接输出带 LaTeX 的表格。比如 QbR 第 15 页的「Dissolve 6.8 g of KH₂PO₄」，输出是 Dissolve 6.8 g of $ KH_{{2}}PO_{{4}} $。这是 OCR 模型的原样输出，写法和上表不同，我们没有改写。

4.4为什么不用别的写法

上下标的识别依赖基字所在的行。如果基字本身被分错了行，上下标即使识别正确，也会跟着错位。比如前面那篇硕士学位论文第 45 页的「γ₁ 与 γ₂ 为不同损失函数之间的平衡权重」，𝛾$_{2}$ 本身识别正确，却随基字错位到了下一句开头。

行内图片的处理只覆盖 PDF 里真正嵌入的图片。有些字形是用矢量路径画出来的，既不在文字层里，也不是内嵌图片，正文里这个位置目前是空白，图 1 那篇论文里就有几处。

大图和它的说明文字分在两段时，两者的对应关系只靠阅读顺序维持。试卷第 1 题这样逐个排列的选项没有问题；如果选项排成 2×2 网格，或者字母和图片上下错开，顺序就可能出错。

这样得到的文本可以直接用于切块、向量化和检索，其中的每一句话都能溯源到原件中的具体位置。

供稿人：冯国宇  AI全栈工程师

文中示例取自《中国语文》2025 年第 4 期《论缉部在晚期上古汉语中的分化》；硕士学位论文《面向肺部气道分割的高效学习算法研究》；某地 2022～2023 学年八年级数学期末试卷；美国 FDA 2024 年 9 月发布的《Control of Nitrosamine Impurities in Human Drugs》和《Question Based Review (QbR) Drug Substance Reviewer Companion Document》。插图为原件节选，仅用于说明处理效果。
