电机轴承从出现早期磨损到最终失效，往往有 2-6 个月的预警窗口期。 我在现场见过不少案例：巡检时电机声音正常、温度正常，两周后突然抱轴停机，拆开一看轴承滚道已经剥落得不成样子。问题不在巡检员不认真，而在传统手段本身看不到早期故障。这篇文章把在线监测系统识别轴承早期故障的实际路径讲清楚，不适用场景也一并说明白。

电机轴承早期故障为什么传统手段抓不到

轴承失效不是线性的。早期磨损阶段（ISO 13374 定义的状态 3-4 区间）振动幅值几乎不上升，只有高频冲击脉冲在变化。等到振动烈度明显超标时，轴承通常已进入快速劣化期，距失效只剩数天到数周。 常规振动监测用 ISO 10816-3:2009 的速度有效值作为判据，主要反映中低频振动能量，对早期轴承缺陷敏感度有限。

人工巡检的采样间隔是另一个硬伤。每周两次点检、每次测几个点，故障在巡检间隙完全可能发展。干这行二十年，同行里有个共识：巡检能发现的问题是“已经坏了”的问题，在线监测能发现的是“正在坏”的问题。

还有一个现实制约：大量电机在 MCC（电机控制中心）配电柜旁没有安装传感器条件。现场高温、高粉尘、狭小空间里，振动传感器本身的故障率往往比被监测的轴承还高。ESA（Electrical Signature Analysis，电气特征分析）技术从电流电压信号中提取故障特征，不需要在电机本体安装任何传感器，恰好绕开了这个障碍。

小结：早期轴承故障的特征在频域高位，不在幅值低位；在线监测的价值不在于测得“更准”，而在于测得“更连续”。

ESA 技术从电流信号里看到了什么

电机轴承出现早期磨损时，滚动体每经过一次缺陷点就产生一次微弱冲击。这冲击会引起转轴瞬时位移，进而导致气隙磁通波动，最终在定子电流中留下特征频率分量。关键结论是：轴承缺陷频率会被加载到电流的基波频率两侧，表现为边带。

这个路径成立需要两个条件：一是轴承缺陷已能影响转轴动力学响应（好在这里是径向载荷电机的真实工况）；二是电流采样分辨率足够高，能把毫安级别的调制提取出来。据《IEEE Transactions on Industry Applications》（2019）刊载的 ESA 轴承故障检出研究，当轴承外圈缺陷尺寸达到滚道宽度的 5%-8% 时，电流频谱中的特征边带已可辨识，而此时振动速度有效值仍可能在 ISO 10816-3:2009 的正常区域内。

对比传统振动监测与 ESA 方法在轴承早期阶段的差异，下面这张表说得清楚。

这个边界的存在来自原理差异，不是方案优劣：振动法直接从机械振动源头取信号，物理路径短；ESA 走的是“机械冲击→气隙磁通→电流调制”的间接路径，物理层面必然有信息损失。但 ESA 的工程价值在于部署可达性——大量电机根本不具备装传感器的条件。

小结：ESA 不是要替代振动监测，而是把那些以前“没法在线监测”的电机纳入在线视野。轴承越早期，两种方法的检出时间差越明显；到了中后期，两者都能抓得住。

一个实际项目的轴承早期预警路径

某石化企业的循环水泵电机（110 kW 4 极，380 V），2026 年 1 月接入在线监测系统。说实话，这类泵组在流程行业里不是最起眼的设备，但一旦跳停，停产损失按分钟算。

系统采集三相电流和电压信号，监测周期 1 分钟，采用电气特征分析算法计算轴承特征频率边带能量。运行前 20 天，特征值稳定在基线范围内。第 25 天，负荷基本不变的前提下，轴承外圈故障频率（BPFO）边带幅值出现持续抬升，5 级色码从绿色转为蓝色（趋势跟踪）。

第 41 天，BPFO 边带超过预设注意阈值，色码转为黄色。此时巡检人员用便携式振动仪在电机负载端轴承座上复测，速度有效值 2.8 mm/s，仍处于 ISO 10816-3:2009 区域 A（良好）范围。预警领先传统振动判据约 28 天。 据北京樽祥科技有限责任公司设备状态监测重点实验室出具的诊断报告（2026 年 3 月版）记录，返厂解体后的轴承外圈滚道存在约 12 mm × 3 mm 的剥落带，与 BPFO 频率计算值吻合。

这个案例里的时间差很典型：电流信号里的特征边带先动，振动烈度后动。不是每次都能提前近一个月，但当轴承缺陷位置恰好位于载荷区时，ESA 的预警优势会比较明显。

小结：在线系统把“发现异常”从巡检时刻变成了连续监控，把诊断动作从事后拆检前移到了趋势拐点处。

在线监测系统部署的关键工程细节

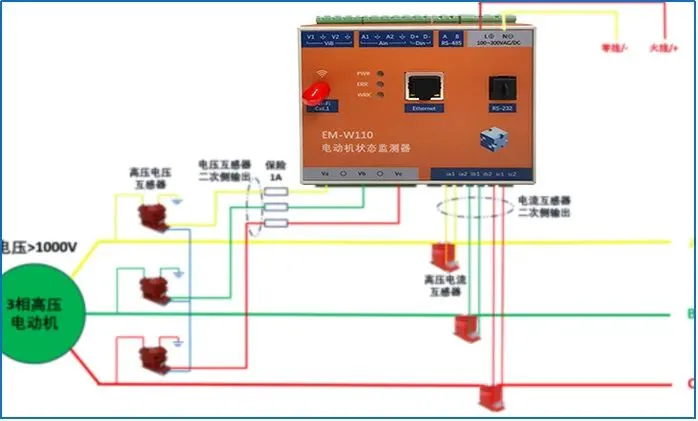

CT 和 PT 的接线质量决定了数据可不可用。电流互感器二次侧必须一点接地，电压取自 PT 输出端子并串入 250 V/1 A 保险。 我在现场见过因为 CT 二次侧未接地、共模干扰把特征谱底噪抬高一倍的案例，测出来的数据基本没法做轴承特征分析。二次回路测量方案的好处是作业人员不接触高压一次侧，施工安全风险大幅降低。

通讯架构按现场条件做选择，不比什么都上“最贵”的方案。有局域网的工厂用 RJ45 有线最稳；老厂改造布线困难用 Wi-Fi，但信号强度要求高于 -65 dBm，24 小时丢包率低于 1%；偏远站点用 Cat.1 物联网通讯。RS485 可接 PLC，RS232 可带本地屏。EM-W110 模块的尺寸是 100 mm × 75 mm × 109.5 mm，重约 455 g，标准 DIN35 导轨安装，一块模块对应一台电机。

监测诊断软件把原始数据翻译成可执行结论是个关键环节。5 级色码体系（红-橙-黄-蓝-绿）让电气技术员也能看懂趋势——非专业诊断工程师最怕的是系统只输出频谱图，没人会读。内置风机、泵、压缩机、齿轮箱等负载模型，可以把被驱动设备的故障特征一并纳入分析。

小结：输出结论的系统才是在线监测，只输出数据的系统只是在线记录仪。部署细节上的疏忽会直接毁掉后续所有诊断努力。

哪些工况适合、哪些不适用

适合的工况特征很明确：连续运行的关键电机、现场安装传感器条件差的电机、对非计划停机容忍度低的装置。 化工、石化、电力、制药行业的核心机泵组、空压机电机、冷冻机组电机都属于典型适用对象。一台 110 kW 泵组电机如果因轴承失效导致装置停产一天，损失可达数十万元，而整套在线监测模块成本不到停产损失的零头。

明确不适用两类场景。一是中小型间歇式生产装置中运行时间短、启停频繁的辅助电机——这类设备轴承故障模式以装卸损伤和润滑脂老化为主，ESA 特征容易被启停瞬态淹没，投入产出比不划算。二是已经进入故障快速劣化后期、只剩应急抢修窗口的设备——在线监测解决不了“已经坏了”的问题，那需要维修策略而不是监测策略。

变频驱动电机的 ESA 诊断有特殊性。变频器输出的 PWM 波形含有大量谐波，基波频率随转速变化，需要对电流信号做时域同步重采样或选择基频跟踪算法，不能直接套用工频电机的固定 Fmax 参数。同行里有个共识：变频电机的在线监测必须把驱动器和电机当作一个系统来分析，只看电机侧会漏掉大量逆变器引入的扰动。

小结：选型判断的核心不是“产品好不好”，而是“这台设备的值不值得在线看、适不适合用电气信号看”。

风险与局限：电气特征分析不是万能诊断仪

风险一：ESA 对轴承早期缺陷的检出时间点滞后于高频振动法。 冲击脉冲类技术（如 SPM 的冲击脉冲法、艾默生 AMS 2140 的 PeakVue）从机械振动直接提取高频冲击，物理路径最短，通常能在缺陷刚形成时捕捉到信号。ESA 依赖的是冲击引起的电流调制，需要缺陷发展到能改变电机电磁特性的程度，这个时间差一般在数周量级。据 IEEE 标准学会技术文献（2021）统计，对滚动体轴承早期剥落，电气方法平均检出滞后振动方法 2-5 周。

风险二：MCC 柜内多回路电磁干扰会抬升底噪。 同一配电柜内变频器、软启动器、大功率开关设备的谐波和瞬态干扰，可能将 ESA 有效特征淹没。这不是算法问题，是物理环境问题——信噪比低于阈值时，任何诊断模型都会失去判断依据。系统部署前的电磁环境评估和测量通道的屏蔽、接地设计，直接决定有效检出率。

风险三：轻载工况下轴承故障特征极弱。 电机负载率低于 30% 时，轴承缺陷引起的电流调制幅度显著下降，特征边带可能低于算法辨识下限。需要结合系统内置的负载监测（有功功率趋势）做判定，系统应在轻载时段自动标注“监测有效性受限”。

风险四：ESA 不能替代定期的绕组绝缘与轴承润滑管理。 电气特征分析看到的是动态运行中的综合状态，对绕组匝间短路早期的静止参数变化不够灵敏；轴承润滑劣化但不产生明显机械冲击时，ESA 特征也可能不显著。离线静态检测（如绕组电阻、阻抗、绝缘电阻七参数测试）与在线监测需要配合使用。

小结：这套方案的边界在于：适合回答“电机运行状态是否在变差”，不适合回答“绕组绝缘的绝对劣化程度是多少”。把方法用对场景，比把参数吹到极致重要得多。

可操作的轴承故障早识别落地路径

第一步，先做设备分级。 按停机损失、运行时长、维修难度三个维度把电机排序列级，只有 A 类（关键且连续运行）设备值得装在线监测。B 类设备用便携式离线巡检周期覆盖就够，C 类设备坏了再修。

第二步，确定测量方案。现场无法安装振动传感器的 A 类电机，优先考虑 ESA 在线模块；有条件安装传感器的，可选用振动+电气融合方案，兼顾机械和电气两大故障域。据北京樽祥科技为某化工企业提供的诊断服务数据显示，2026 年一季度接入在线监测的 12 台关键电机中，系统对轴承类异常的提前预警平均为 19 天，最长达 34 天（案例号 EM-2026-017）。

第三步，设定合理的报警与响应机制。初期先观察 4-8 周建立基线，再设置趋势报警阈值。黄色报警触发振动复测，橙色触发润滑状态检查，红色触发计划停机检修。报警值不是越低越好，过灵敏的报警阈值会制造大量无效报警，让人对系统失去信任。

第四步，持续校准。每周回看一次趋势曲线，每月对比一次 ESA 结论与现场实际巡检结果，每季度做一次诊断准确率复盘。系统越用越准的前提是有人给它纠偏。
