仿真软件到底有哪些种类?一篇看懂CAE、CFD与系统仿真

提到仿真软件，你可能听过Ansys、Abaqus、Fluent、MATLAB、Simulink、CATIA。但把这些名字摆在一起，很容易越看越糊涂：有的是平台，有的是具体产品；有的计算物理过程，有的定义几何，还有的管理需求和数据。

理解仿真软件，先问三个问题：模拟什么？依据什么建模？工具负责哪一步？

本文以设备冷却系统和生产保障流程为例，整理常见分类、代表软件及工具职责。软件按通用用途列举，不代表排名。

一、仿真模型，是为具体问题服务的

假设我们开发一套设备冷却系统。实物还没造出来，团队就想知道：设备会不会过热？冷却液怎样流动？泵的功率是否足够？控制器能否及时调整状态？

仿真就是建立能够回答特定问题的模型，给定条件后计算它可能怎样表现。研究局部热点，需要计算不同位置的温度；研究整套系统的功耗，可能只需要关键温度、流量和功率变量。

模型范围大，不代表每个局部都要算得细；模型简单，也不意味着没有价值。

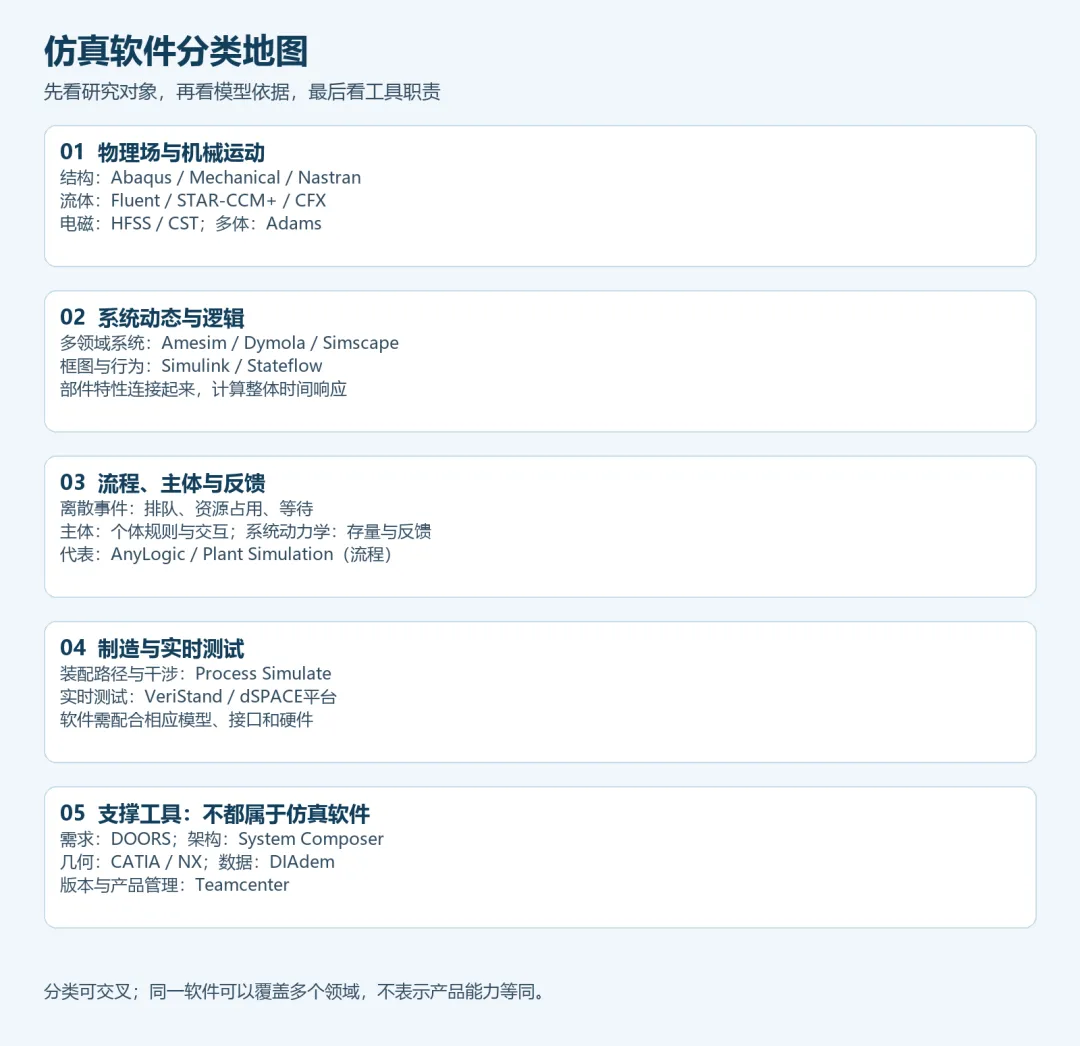

二、按“模拟什么”分类：最容易入门的一张地图

1. 物理场仿真：研究对象怎样响应

分类边界可以交叉：冷却液流动影响传热，温度变化又引起结构变形。把相关过程连接起来计算，就涉及多物理场耦合。一个工程问题可能需要多个求解器，一款软件也可能覆盖多个领域。

2. 系统动态仿真：研究部件连接以后会怎样

泵、阀门、管路和换热器连接后，流量、压力和温度如何随时间变化？这类问题适合Amesim、Dymola、Simscape等多领域系统工具。关注反馈、算法和状态切换时，还会用到Simulink、Stateflow。

“一维系统仿真”通常采用集总参数或沿主要方向分布的模型，并不是把设备画成一条线。三维CFD可以研究阀门内部流场，系统模型则可以使用阀门的流量—压差特性，研究整个回路。

两者可以互相提供数据：详细分析帮助获得部件特性，系统模型使用特性开展更长时间、更多组合的分析。

3. 流程与群体仿真：研究等待、协作和反馈

例如，维修过程中“备件是否到货、人员是否空闲、设备何时恢复”适合用事件和资源来表达；跨站点班组具有不同位置、技能和决策规则时，可进一步采用主体模型。

系统动力学是特定建模方法，不等于所有系统动态仿真。ABM中的主体也不必由大语言模型驱动，规则和状态机就可以描述其行为。

三、CAE、CFD、有限元，不属于同一个分类维度

CAE是计算机辅助工程，范围较宽，工程语境中常指计算机支持的分析及相关流程。CFD是计算流体力学，按研究对象划分，处理流动及相关过程。有限元法则是一种数值方法，用于把问题转成可计算的离散形式。

有限元不仅用于结构，也可以用于热、电磁等问题；CFD也不等于某一种数值方法。因此，不能把CAE、CFD和有限元排成三个互斥门类。

一个完整描述可以是：在工程分析流程中，针对结构问题，使用有限元方法计算其受载响应。

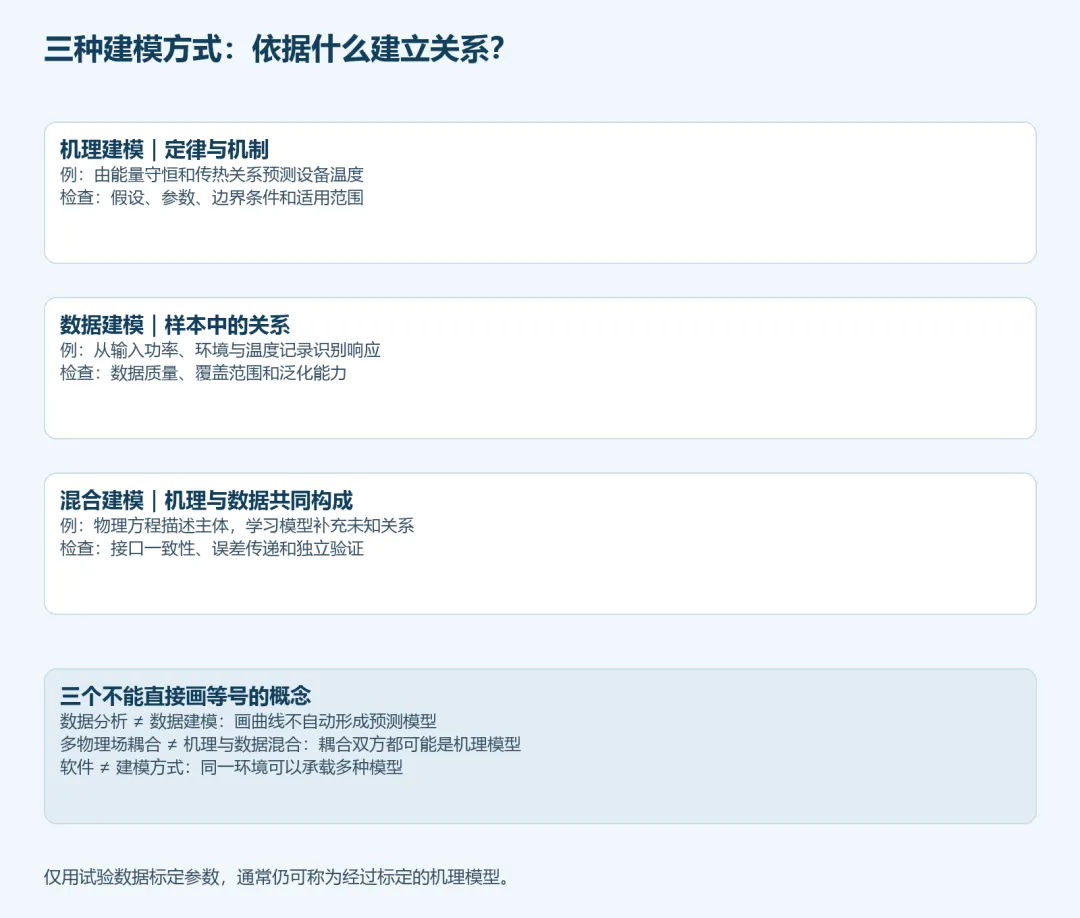

四、按“建模依据”分类：机理、数据与混合

机理建模依据定律、守恒关系和内部机制。例如根据能量守恒预测设备温度。Fluent、Abaqus、HFSS等通常以机理模型为核心，但仍需要材料、边界条件和试验参数。

数据建模从试验、运行或计算样本中识别关系。例如利用环境温度、设备功率和历史温度数据预测温升。回归、系统辨识和机器学习都可以参与，不必限定为神经网络。

混合建模让机理和数据共同构成模型。例如用热平衡方程描述主体过程，再通过数据学习补充未知的换热关系。

三种边界需要讲清楚：绘制曲线和统计均值属于数据分析，不自动等于数据建模；流体机理与结构机理耦合，仍可全部属于机理建模；仅用试验数据标定参数，通常仍可称为经标定的机理模型。

软件名称也不能决定建模方式。MATLAB、Syslab等环境能求解方程、识别数据关系，也能把两者连接；Simulink的框图只是表达形式。

五、按“工具职责”分类：不是所有工程软件都负责仿真

数字样机几何完整，不代表可以直接预测物理行为。分析仍需材料、连接、载荷和边界条件。架构图可以表达清楚接口，但不一定包含可执行的行为方程。平台集成了多种功能，概念上仍需分清其角色。[6]

六、怎样判断一款软件适不适合当前问题

先确定需要的结果，再看模型形式、求解能力、输入数据和验证证据。不要仅凭名称、动画效果或功能数量作判断。

• 输出是否符合决策需要：要局部温度，还是整体能耗？
• 模型覆盖是否合适：相关物理过程、状态切换和边界条件能否表达？
• 数据是否具备：材料参数、特性曲线和验证数据从哪里获得？
• 计算是否可承担：一次运行、多轮比较与实时测试的要求不同。
• 结果能否解释和复核：是否能记录假设、版本、误差与适用范围？

完整的软件分类附注另存，便于查阅工具类别、业务场景和建模方式。

七、MIL、SIL、PIL、HIL，描述的是验证形式

模型在环MIL主要在模型环境中检查行为；软件在环SIL引入实际代码；处理器在环PIL检查目标处理器上的执行；硬件在环HIL将真实设备与实时对象模型连接。

它们不是模型精度由低到高的排序。HIL对象模型有时比离线模型更简化，因为必须跟上真实时间。模型是否合适，要看测试关注的关键行为是否得到保留。

同样，模型算完了不等于值得相信。需要区分“方程是否正确实现和求解”与“模型是否适用于当前现实问题”，并通过数值检查、独立数据和试验对比形成证据。

八、认识新软件，用六个问题填写信息卡

• 研究谁：材料、部件、子系统、整机，还是生产流程？
• 研究什么：流动、变形、温度、运动、逻辑，还是事件？
• 依据什么：机理、数据，还是混合？
• 多细：集总参数、分布参数、二维或三维场？
• 工具负责什么：设计、建模、求解、测试，还是管理？
• 如何信任结果：经过哪些检查，适用范围是什么？

例如：使用Amesim，建立结合实测部件特性的液压子系统模型，研究压力和流量随时间的变化。软件、对象、依据和仿真类型，都在这句话里说明了。

理解仿真软件的关键，是知道它能回答什么问题，需要什么输入，结果又能支持什么判断。带着这些问题学习具体操作，才不会只记住按钮和品牌。

参考资料

资料用于核对产品定位，不作为不同软件性能等同的证明。
