✨题型精练10 根据电路图连接实物图

电路图连实物是电学基础必考题，选择、作图题高频考察，很多同学容易导线交叉、开关控制对象搞错，掌握先串后并法，轻松搞定！

✅核心方法：先串后并

1. 先选一条支路，从电源正极出发依次串联元件，回到负极；

2. 再把剩下支路并联到对应两点；

✅连线硬性要求

① 导线不能交叉，不能跨过元件；

② 导线必须接在接线柱上，禁止接导线中间；

③ 元件顺序、开关控制对象和电路图保持一致。

💡易错避雷

❌并联电路不要搞混开关控制哪一个灯泡

❌接线柱不要虚接，不能一根线接多个元件

❌电流方向不要接反（后期电流表也要注意）

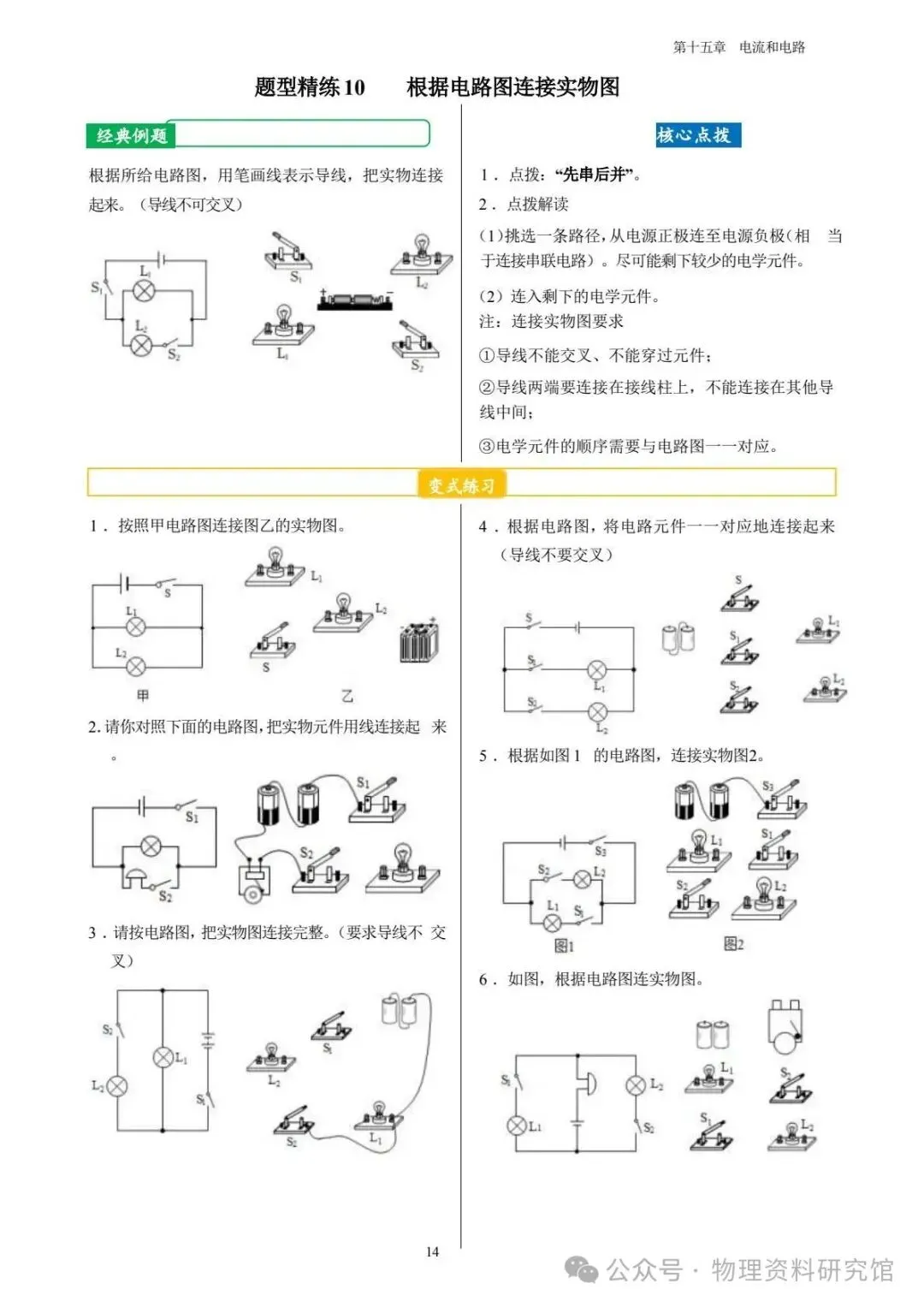

配套变式练习6道，多加练习，夯实电学基本功，为后面欧姆定律打好基础！
