二级建造师试题(带答案)-静置设备及金属结构的制作与安装技术
1.200m3球罐的组装方法适宜采用（）。
A.散装法B.分带法
C.半球法D.水浮法
2.关于压力容器焊接试板要求的说法，正确的有（）
A.试板应采用与施焊压力容器相同的条件和工艺在试验场完成制作
B.试板应由该压力容器的施焊焊工进行焊接
C.试板检测不合格，允许返修
D.不得避开试板焊缝外观不合格的部分截取试样
E.焊接试板应同炉、同工艺随容器进行热处理
3.现场组焊的球形储罐，应制作（ ）三块产品焊接试板。
A.立焊、角焊、平加仰焊B.角焊、横焊、对焊
C.横焊、平加仰焊、立焊D.对焊、立焊、平加仰焊
4.下列关于储罐充水试验规定的说法，错误的是（）。
A.充水试验采用洁净水B.试验水温不低于5℃
C.充水试验的同时进行基础沉降观测D.放水过程中应关闭透光孔
5.多节柱钢结构安装时，为避免造成过大的积累误差每节柱的定位轴线应从（）直接引上。
A.地面控制轴线B.下一节轴线
C.中间节轴线D.最高一节柱轴线
6.下列作业活动中，属于工业钢结构安装主要环节的有（）。
A.钢结构安装B.作业地面整平
C.钢构件制作D.基础验收找平
E.防腐蚀涂装
7.金属浮顶罐充水试验的检验内容主要有（）。
A.罐壁强度B.浮顶升降试验
C.储罐容积D.排水管严密性
E.罐底严密性
8.卧式不锈钢容器安装的说法中，正确的是（）。
A．设备筒体中心线为安装标高的基准
B．设备筒体两侧水平方位线为水平度检测基准
C．滑动端基础预埋板上表面低于基础抹面层上表面
D．试压水温宜设定为 4℃
9.下列工序中，不属于工业钢结构一般安装程序的是（）。
A.部件加工B.构件检查
C.基础复查D.钢柱安装
【 案例二】
【背景资料】
某单位中标南方沿海42台10万m³浮顶原油储罐库区建设的总包项目。配套的压力管道系统分包给具有资质的A公司，无损检测工作由独立第三方B公司承担。
....
储罐建造完毕，施工单位编制了充水试验方案，检查罐底的严密性，罐体的强度、稳定性。监理工程师认为检查项目有遗漏，要求补充。
【问题】
4.储罐充水试验中，还要检查哪些项目？
【2018 案例二】
【背景资料】储罐施工过程中，项目部对罐体质量控制实施了“三检制”，并对储罐罐壁几何尺寸进行了检，检查 内容包括罐壁高度偏差、罐壁垂直度偏差和罐壁焊缝棱角度，检查结果符合标准规范的要求。
【问题】
4.储罐罐壁几何尺寸的检查还需补充什么内容？说明现场储罐罐壁几何尺寸检查的方法。

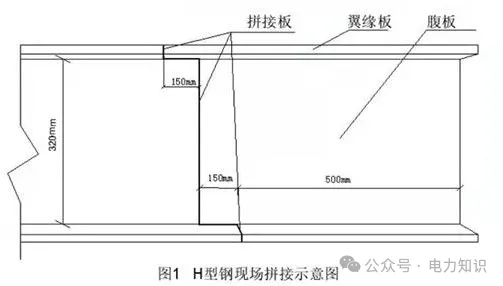

【背景资料】在H型钢转换支架制作过程中，监理工程师检查发现有H型钢存在拼接不符合安装要求的情况，详见图1，项目部组织施工人员返工后合格。
【问题】
2.请指出 H 型钢拼接有哪些做法不符合安装要求？正确做法是什么？
1.【参考答案】B
2H313050 静置设备及金属结构的制作与安装技术
【解析】考查内容：静置设备制作与安装技术。
分带法:可用于公称容积不大于2000m3的球罐组装。
2.【参考答案】BCE
【解析】考查内容：静置设备及金属结构制作安装工程施工技术
A 选项，试板应采用与施焊压力容器相同的条件和工艺同时焊接。
D 选项，产品焊接试件经外观检查和射线（或超声）检测，如不合格，允许返修，如不返修，可避开缺陷部位截取试样。
3.【参考答案】C
【解析】现场组焊的每台球形储罐应制作立、横、平加仰位置的产品焊接试板各一块。
4.【参考答案】D
【解析】充水和放水过程中，应打开透光孔，且不得使基础浸水。
5.【参考答案】A
【解析】考查内容：钢结构制作与安装技术。
多节柱安装时，每节柱的定位轴线应从地面控制轴线直接引上，不得从下层柱的轴线引上，避免造成过大的积累误差。
6.【参考答案】ADE
【解析】工业钢结构安装内容
包括：工业厂房、仓库、多层框架、管架、塔桅结构、设备或构架的平台、操作台、栈桥、跨线过桥等钢结构。钢结构安装一般有以下几个主要环节：（1）基础验收与处理；（2）钢构件复查；（3）钢结构安装；（4）涂装（防腐涂装和/或防火涂装）。
7.【参考答案】ABDE
【解析】储罐建造完毕，应进行充水试验，并应检查：罐底严密性，罐壁强度及严密性，固定顶的强度、稳定性及严密性，浮顶及内浮顶的升降试验及严密性，浮顶排水管的严密性等。进行基础的沉降观测。
8.【参考答案】B
【解析】卧式容器
（1）设备支座的底面作为安装标高的基准。
（2）设备两侧水平方位线作为水平度的测量基准。
（3）卧式设备滑动端基础预埋板的上表面应光滑平整，不得有挂渣、飞溅物。混凝土基础抹面不得高出预埋板的上表面。检验方法：用水准仪、水平尺现场测量。
9.【参考答案】A
【解析】钢结构一般安装程序为：
构件检查→基础复查→钢柱安装→支撑安装→梁立柱→平台板（层板、屋面板）安装→围护结构安装
【案例二】
【问题】
4.储罐充水试验中，还要检查哪些项目？
【参考答案】
4.储罐充水试验中，还要检查浮顶的升降性及严密性，浮顶（中心）排水管的严密性、基础的沉降观测。
【案例二】
【问题】
4.储罐罐壁几何尺寸的检查还需补充什么内容？说明现场储罐罐壁几何尺寸检查的方法。
【参考答案】
4.储罐罐体几何尺寸检查内容还包括：罐壁的局部凹凸变形，底圈壁板内表面半径偏差。
检查方法：水准仪检查罐壁高度偏差；经纬仪或吊线坠的方法检查罐壁垂直度偏差；用钢直尺检查壁板内表面半径偏差；用样板检查罐壁焊缝棱角度和罐壁的局部凹凸变形。
【问题】
2.请指出 H 型钢拼接有哪些做法不符合安装要求？正确做法是什么？
【参考答案】：
2.（1）焊接H型钢的翼缘板拼接缝和腹板拼接缝的间距150mm不符合规范要求。正确做法：间距不宜小于200mm
（2）腹板拼接长度为 500mm 不符合规范要求。正确做法：拼接长度不应小于 600mm
