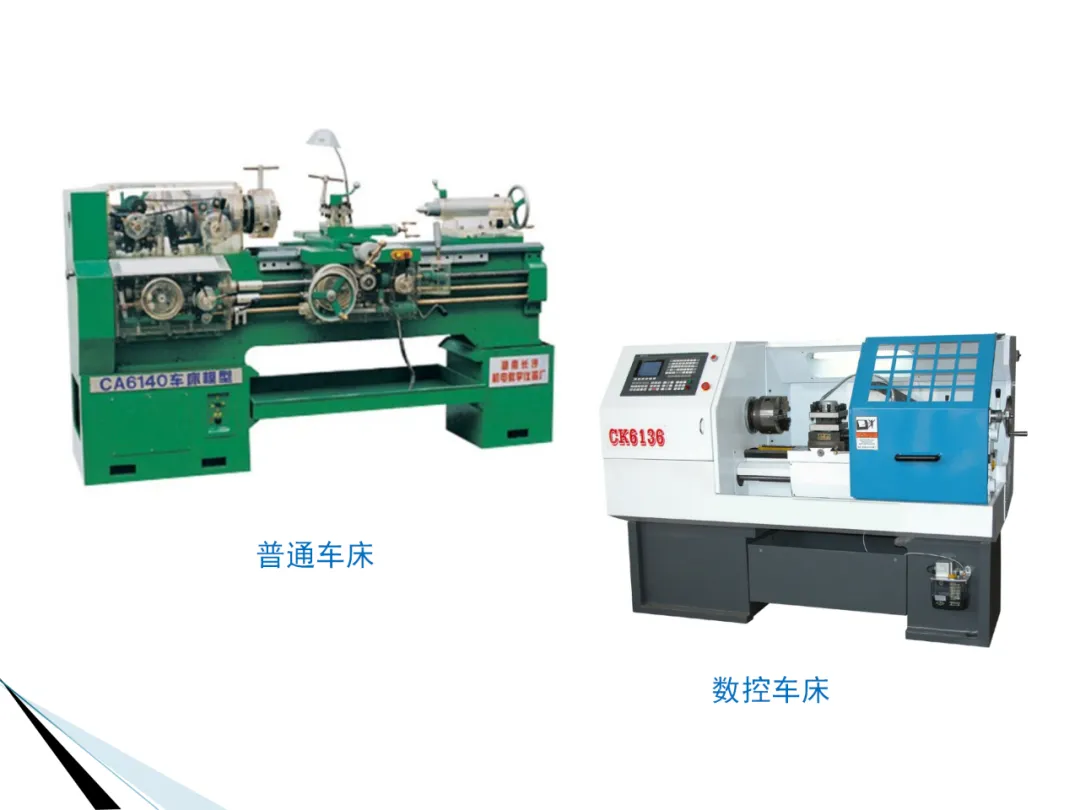

数控车床作为现代机械加工的核心设备，其结构设计与传动原理直接决定了加工精度与效率。

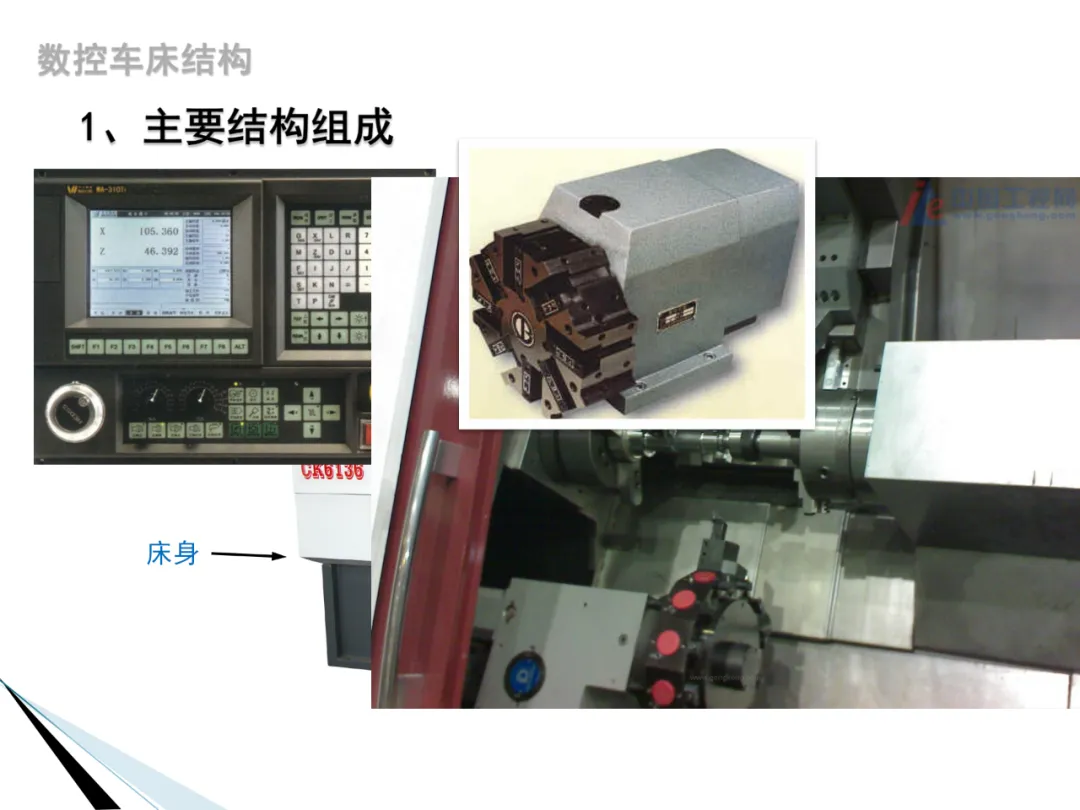

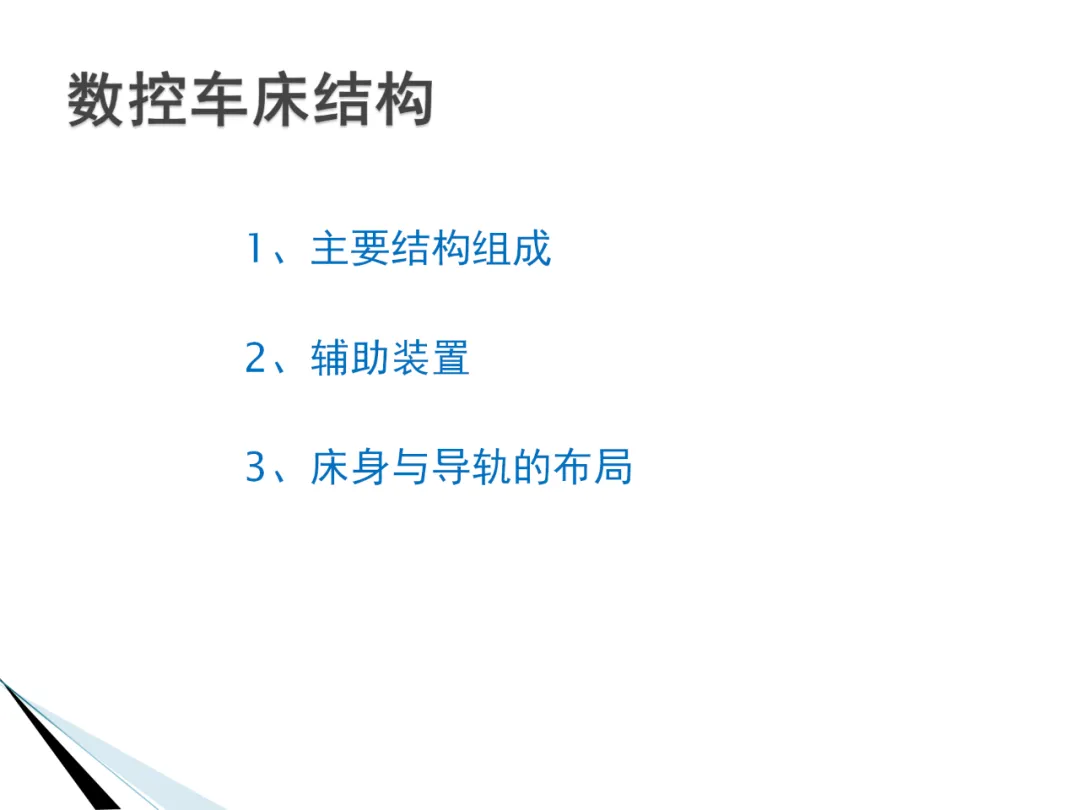

整体而言，数控车床由机床本体、数控系统和伺服驱动系统三大部分构成，各部分协同工作实现自动化精密加工。

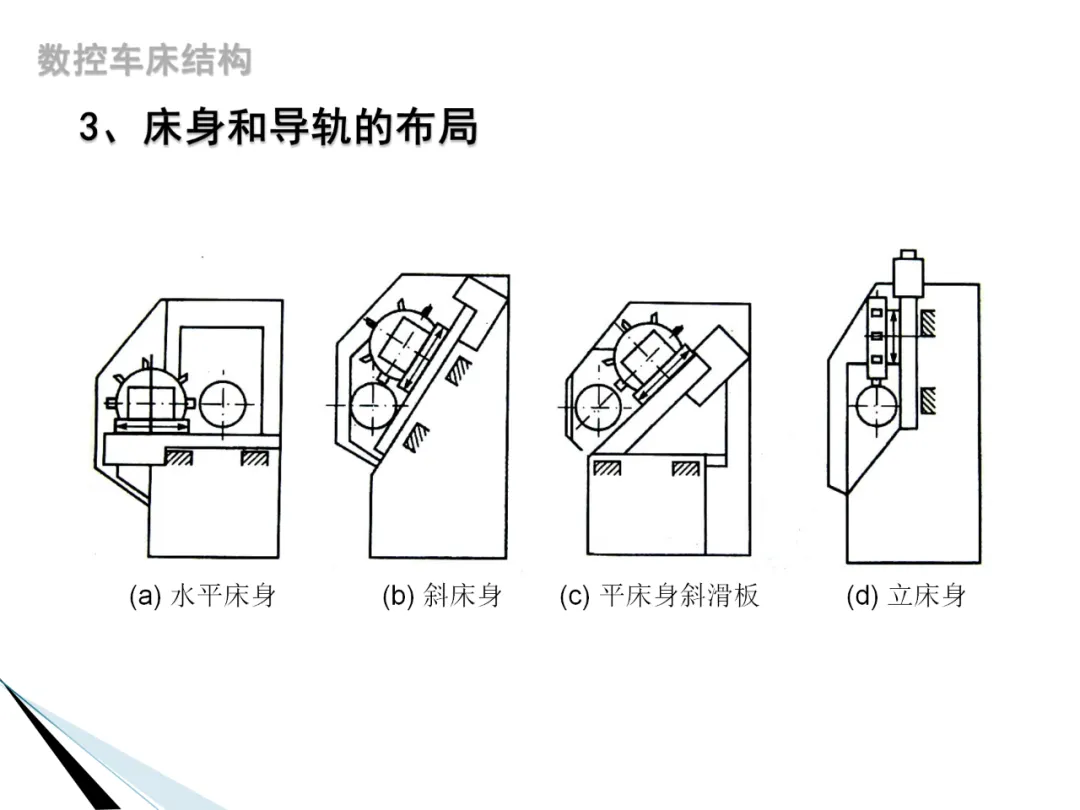

床身作为基础支撑部件，通常采用优质灰铸铁铸造，具有优良的耐磨性和抗振性，为整机提供稳定的工作平台。
主轴箱是数控车床的关键执行部件，内部装有主轴及其传动机构，负责夹持工件并带动其旋转。
主轴的转速和转向可通过数控系统精确控制，满足不同材料和工艺的加工需求。进给系统则包括X、Z轴（部分机型含Y轴）的直线进给机构，通过伺服电机驱动滚珠丝杠或直线导轨，实现刀具在三维空间内的精准移动，保证加工轨迹的准确性。
传动原理方面，数控装置作为"大脑"接收加工程序指令，经过插补运算后向伺服系统发送控制信号。
伺服单元将电信号转换为机械运动，驱动主轴和进给机构完成预定动作。这一过程实现了从数字指令到物理运动的精确转换，定位精度可达微米级别，充分体现了数字化控制的技术优势。
综上所述，数控车床通过结构模块化设计与数字化传动控制，实现了高效率、高精度、高柔性的加工能力。
文末提供下载方式

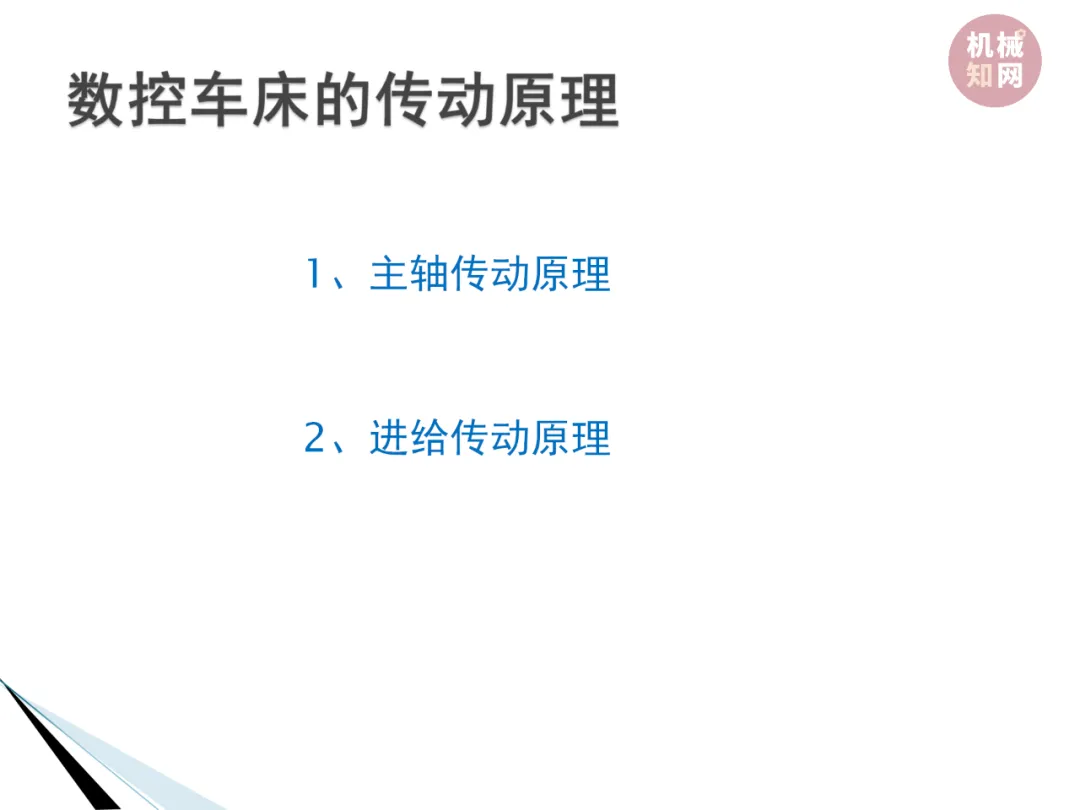

数控车床的传动原理是实现机床自动化和精密加工的核心技术，主要包括以下几个方面：
1. 机械传动原理：数控车床的机械传动系统通常包括齿轮传动、皮带传动和链条传动等。齿轮传动是常见的传动方式，通过齿轮的大小、数量和位置等参数决定，以实现所需的转速比和扭矩比。
2. 液压传动原理：液压传动通过油媒介流动产生作用，实现动力传递。它在获得加强的转矩和力矩方面具有优势，并且在强度和角速度方面具有优秀性能。液压传动系统由压力油源、油管、液压执行机构和控制组成。
3. 气动传动原理：气动传动的工作原理是通过压缩空气使活塞进行往复运动，以传递输出力或运动。它适用于对精度要求低、负载小的情况。

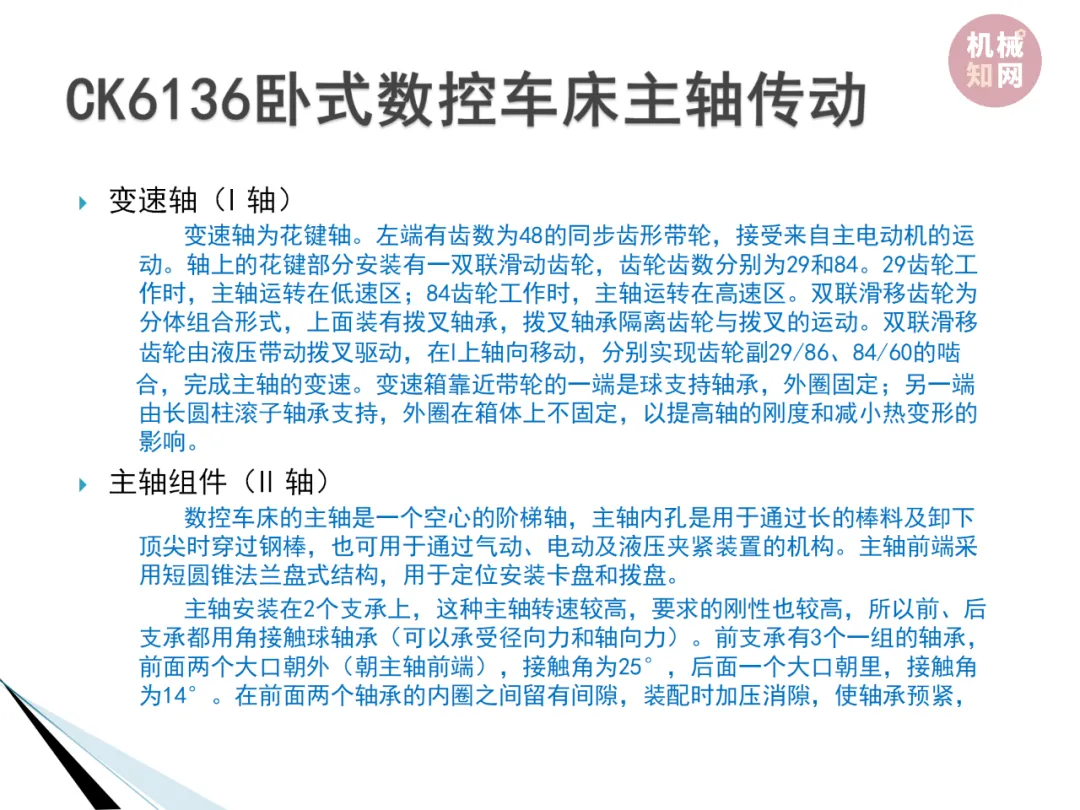

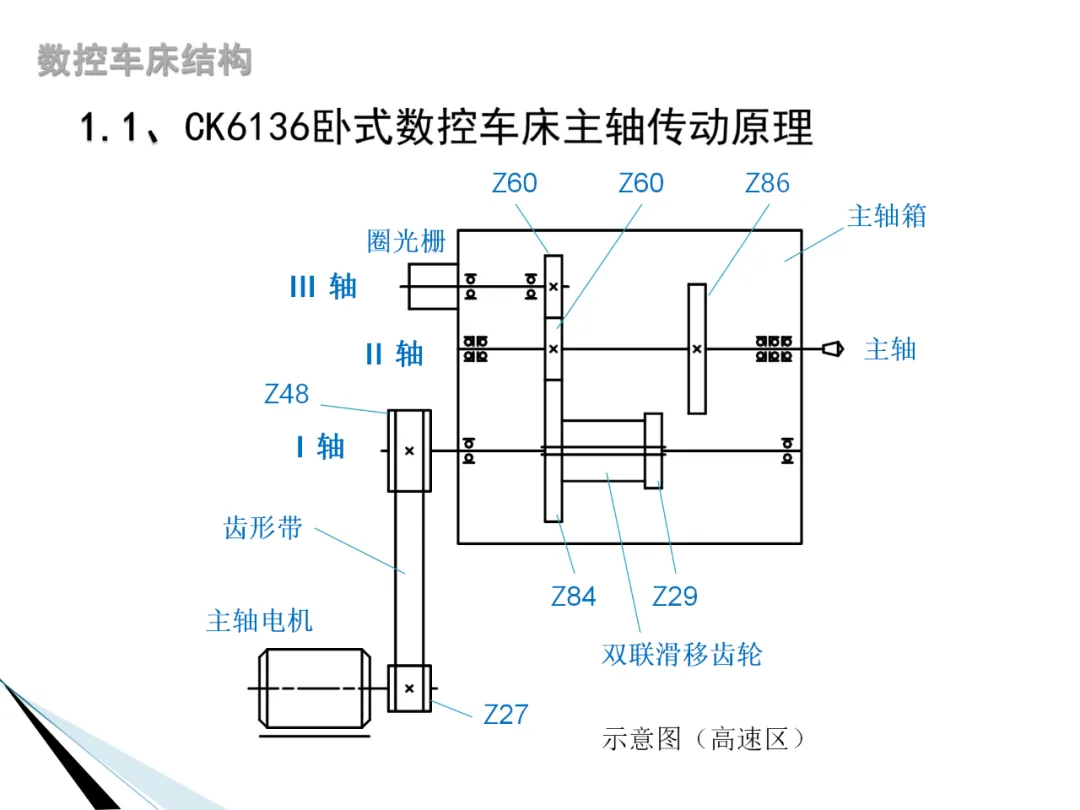

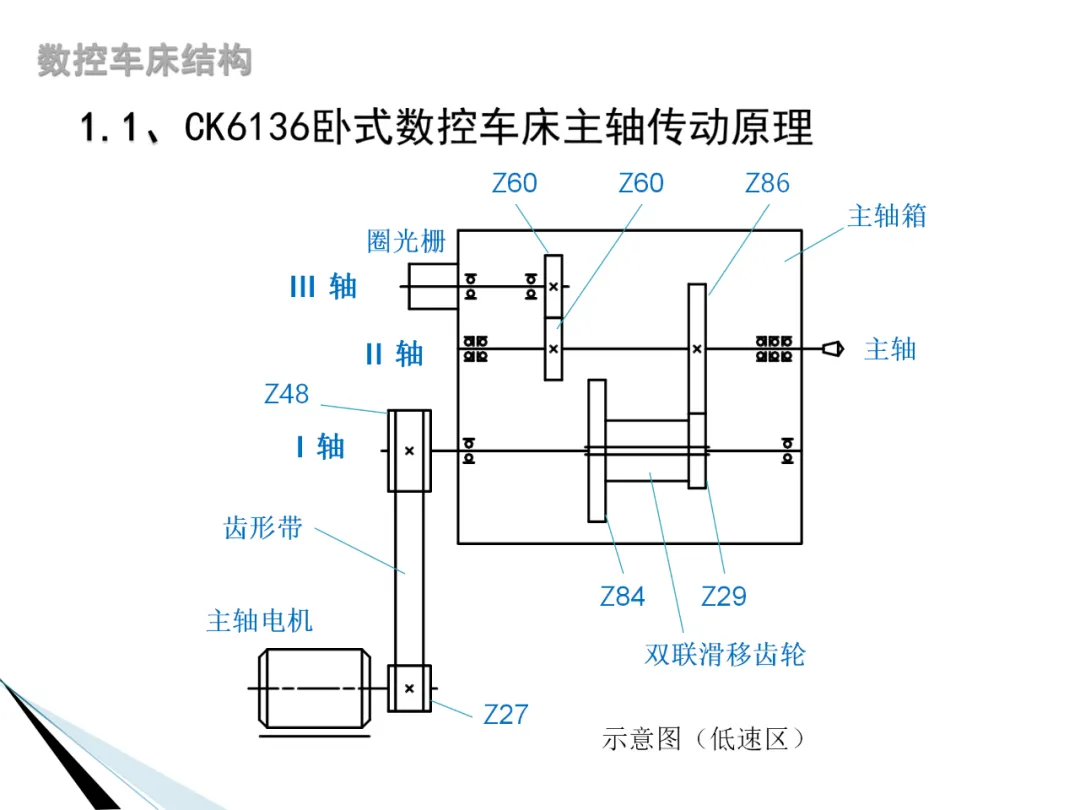

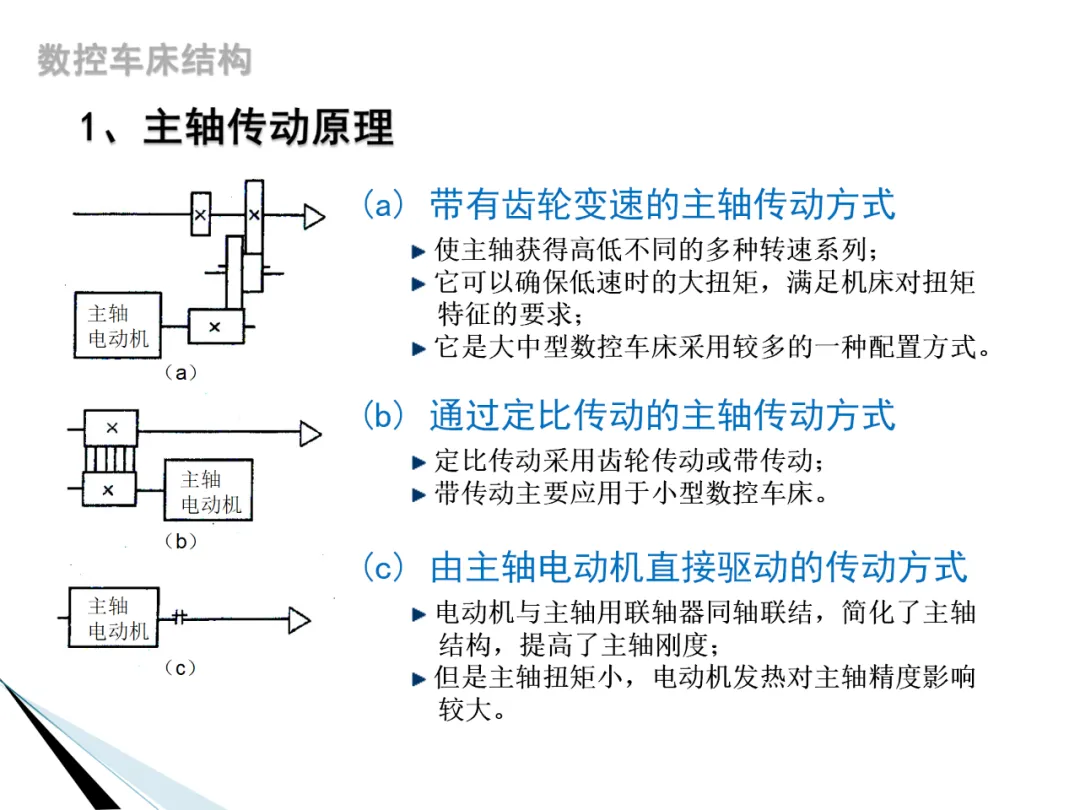

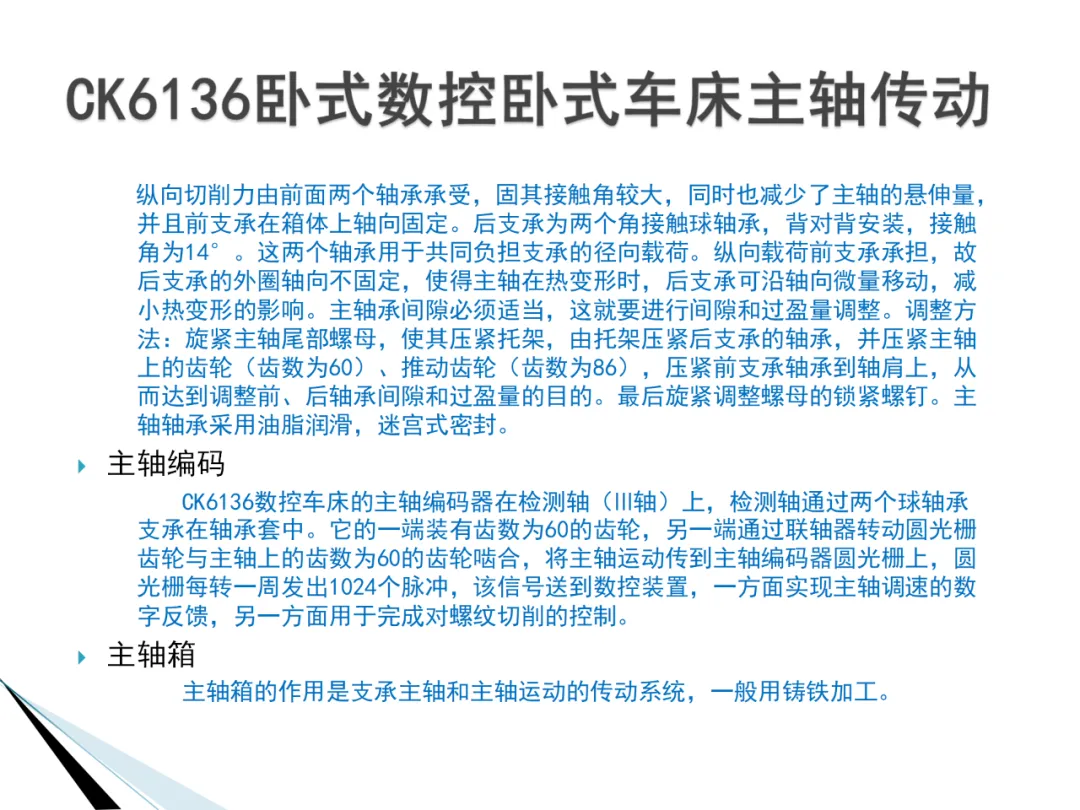

4. 主轴传动原理：数控车床的主轴传动形式主要有电动机直接传动、齿轮传动、带传动、电主轴传动四种形式。电动机直接传动结构简单，但主轴转速的变化及转矩的输出和电动机的输出特性一致；齿轮传动通过变速齿轮变速降速，增大输出转矩；带传动可以免齿轮传动引起的振动和噪声，但主轴调速范围受电动机调速范围的约束；电主轴传动结构紧凑、重量轻、惯量小，但制造和维护困难，且成本较高。

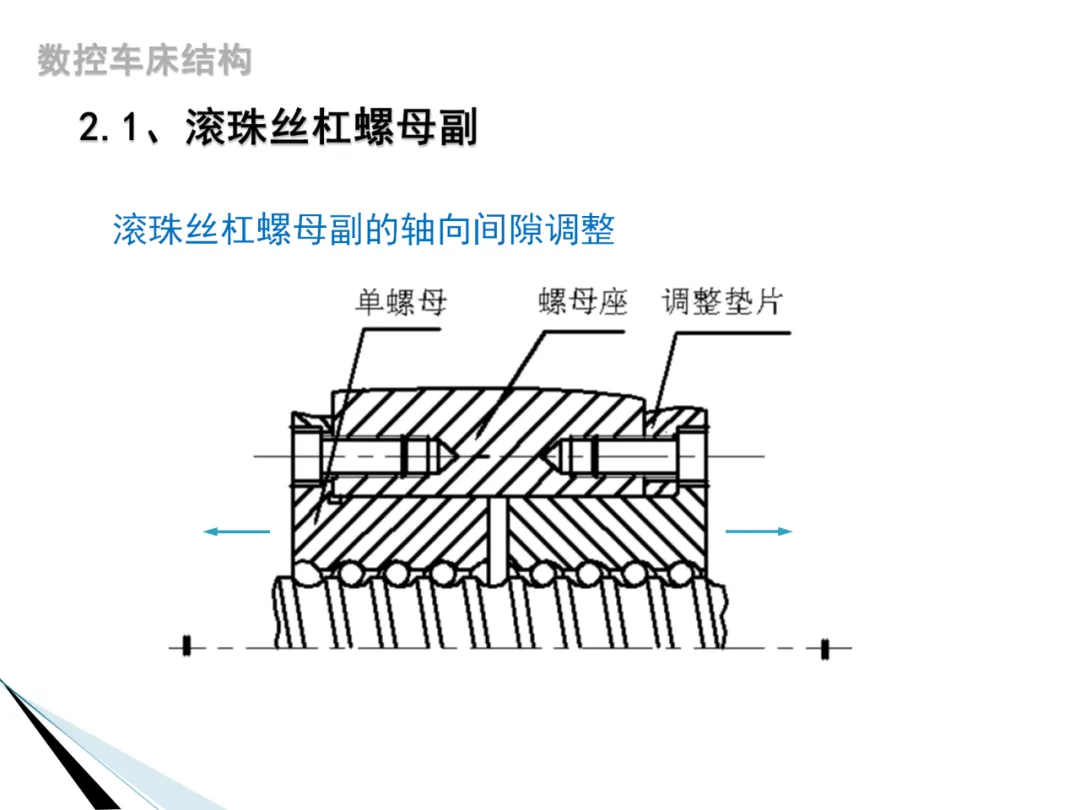

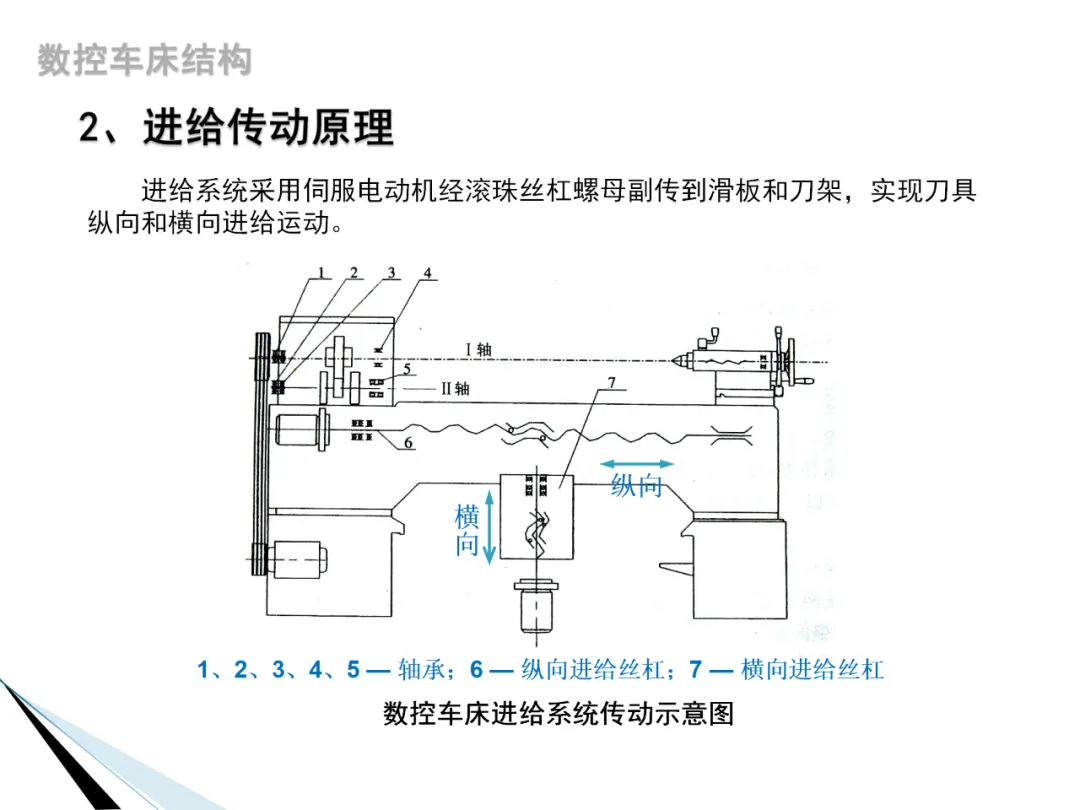

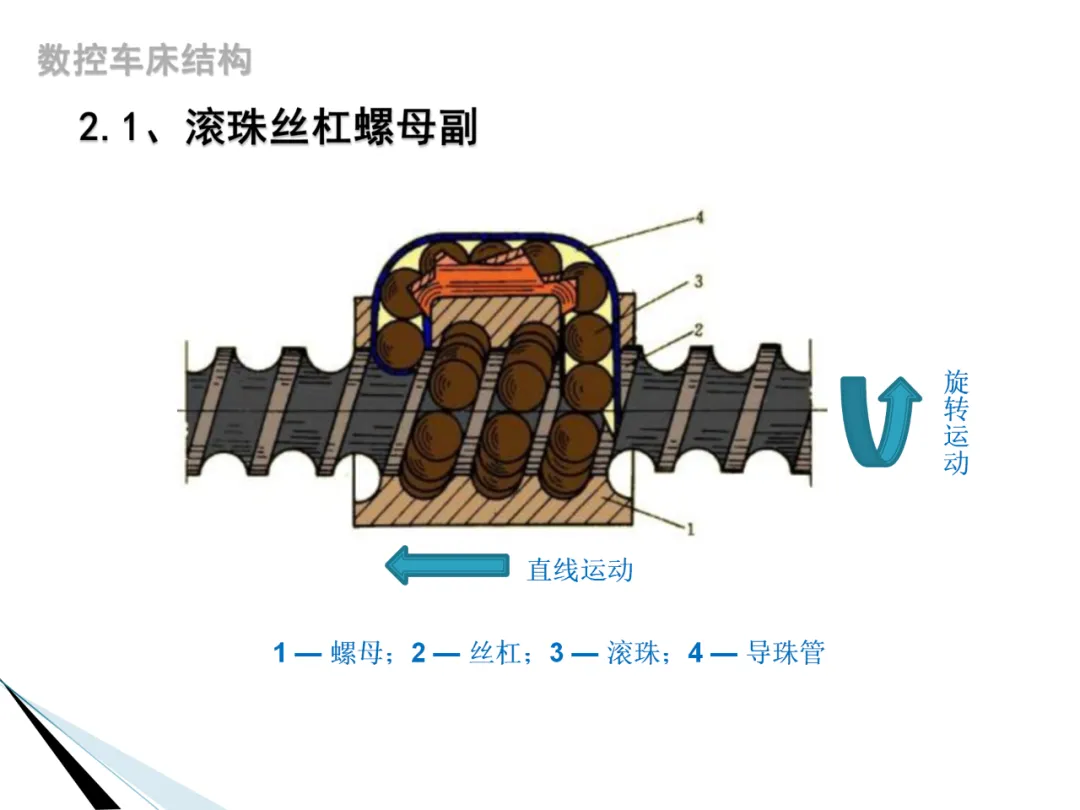

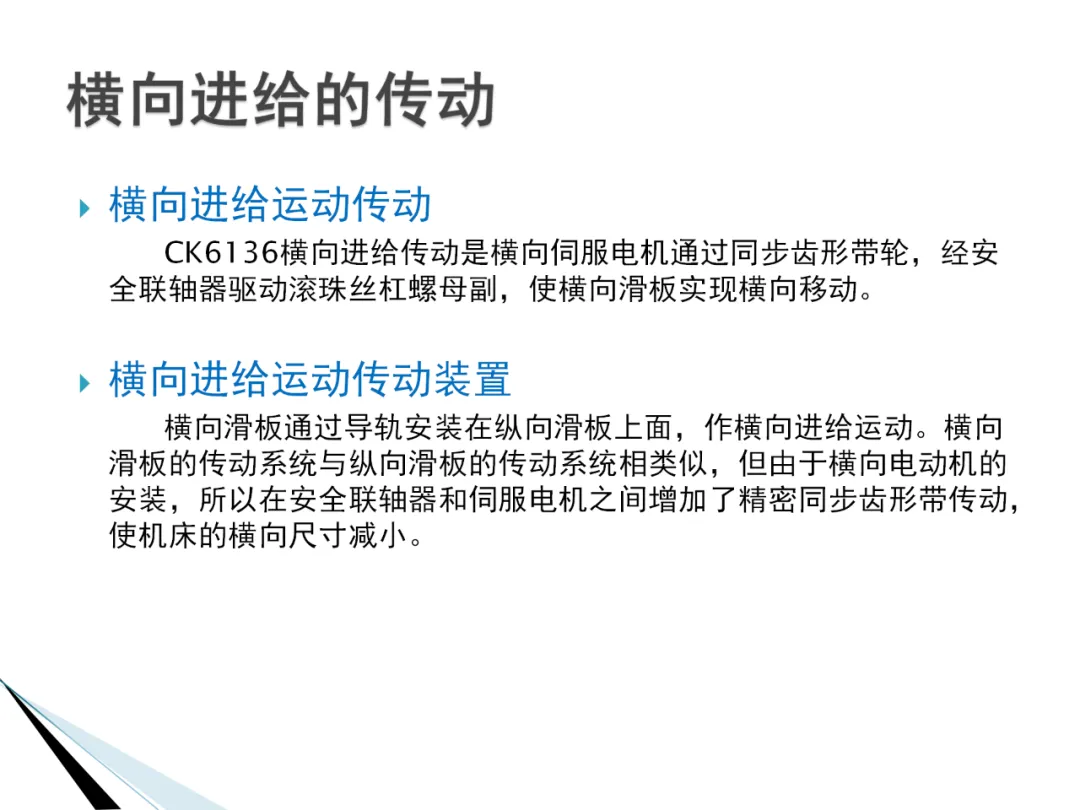

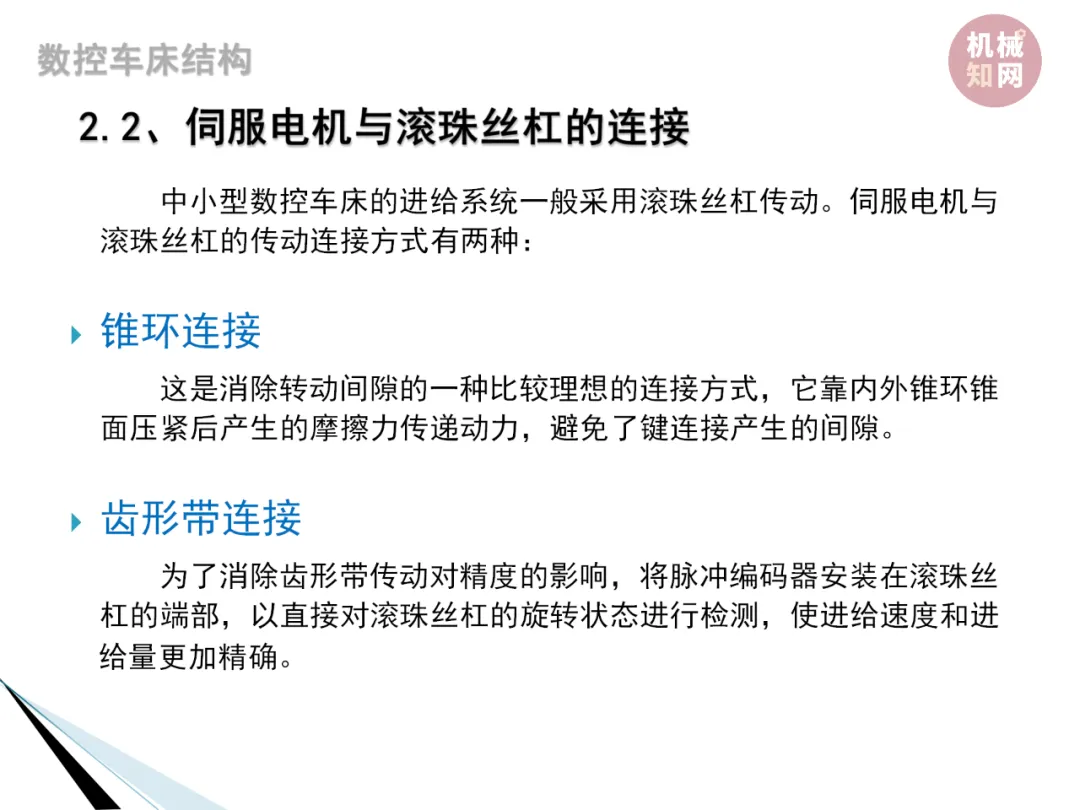

5. 进给传动原理：进给系统采用伺服电动机经滚珠丝杠螺母副传到滑板和刀架，实现刀具纵向和横向进给运动。滚珠丝杠螺母副的轴向间隙调整是保证进给精度的重要环节。
综上，数控车床的传动原理是一个综合性的技术体系，它通过机械、液压、气动等多种传动方式，实现机床的高效、精密和自动化加工。
