雷达物位计的测量稳定性、计量精度与抗干扰能力，主要由罐型结构决定。储罐形态直接影响微波波束的反射路径、干扰强度与测量区间，现场多数液位跳变、低液位失准、虚假回波等问题，大多是罐型与仪表选型、安装方式不匹配导致。
本文结合工程应用经验，从罐体结构特点、测量痛点、专属适配方案、现场安装规范与适用工况，等方面，为现场选型与施工提供标准化依据。

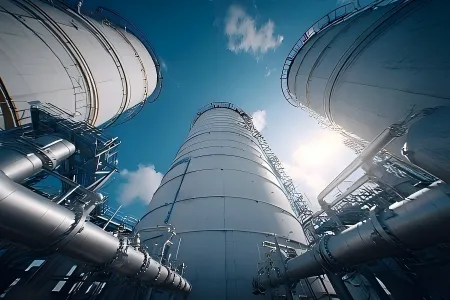

立式圆柱形储罐（立罐）
1
罐体核心特点
立式圆筒罐结构规整，分为平顶、拱顶两种；罐内普遍存在加热盘管、支撑横梁、扶梯、搅拌器等构件，内部遮挡多、杂波干扰复杂，中心区域易产生进料漩涡。
2
传统测量难点及选型注意
普通雷达波束宽，容易打到罐壁、横梁造成数据跳变；进料漩涡、液面波动会导致回波不稳定；空罐状态下罐底杂波多，极易出现误测、跳数问题。

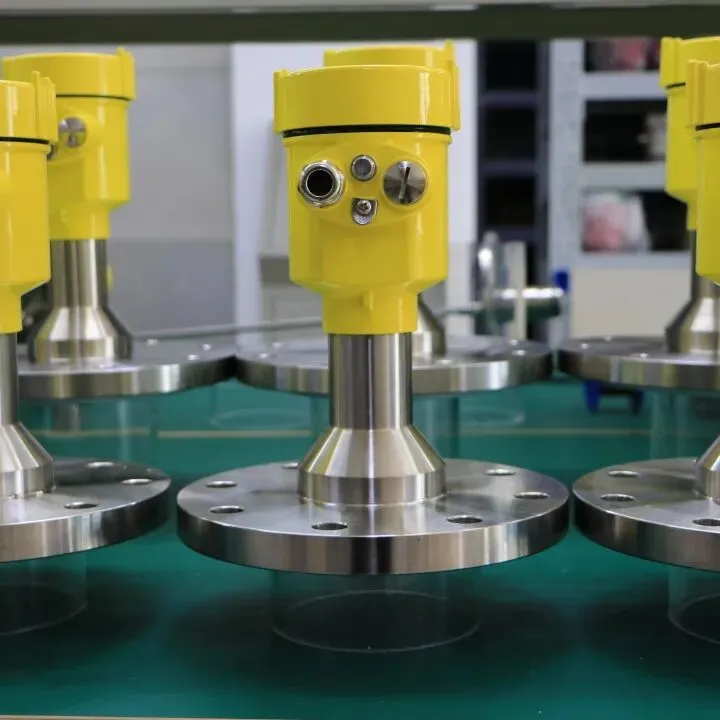

利用80G超窄波束精准避障，不会扫射罐壁与内部构件，从根源减少干扰。支持空罐频谱学习（TBM功能），可一键记忆罐底、接管、固定管道的杂波，彻底过滤固定干扰，空罐、满罐、半罐状态测量均稳定。
3
现场安装要点
1、安装位置：优先选择罐顶1/4或1/6直径处，严禁安装在罐体正中心，避开进料漩涡与进料口正上方；
2、安全距离：探头距离罐壁保持200–300mm，杜绝罐壁反射干扰；
3、接管规范：DN80短管高度≤600mm，内壁光滑无毛刺，防止信号散射衰减；
4、角度要求：天线垂直液面，倾斜误差控制在1°以内。
4
适配工况
适配化工、石油、水务、仓储立式储罐，可测量清水、油品、常规化工溶剂，耐受-40℃~220℃、负压至4MPa工况。
弧形罐体（球罐）
1
罐体核心特点
球罐属于高压特种存储罐体，整体为球形弧形结构，无平整罐顶平面，罐体曲面弧度大、承压等级极高，专门用于储存高压、易燃易爆的气态、液态介质。罐内结构复杂，普遍配有支撑立柱、顶部喷淋环、工艺管道等附属构件，全程无规整垂直罐壁。弧形曲面极易造成雷达波束漫反射、信号散射，杂波杂乱无规律，是工业所有罐体中测量难度最高的罐型之一。
2
传统测量难点及选型注意
普通仪表安装在球面最高点，极易倾斜偏移；弧形罐壁会发散雷达信号，回波散乱不稳定；内部立柱、喷淋管道容易遮挡波束，导致测量失效、数据漂移。
搭配透镜式齐平天线使用，天线不伸入罐内，无遮挡、无挂料；超窄波束可精准聚焦液面，不会扫射弧形罐壁与内部支撑结构，大幅减少漫反射干扰，适配球罐长期高压连续测量。
3
现场安装要点
1、严禁安装在球罐顶部最高点，选择罐顶水平过渡平面段安装，保证天线绝对垂直水平面；
2、探头距罐壁距离≥300mm，避开弧形反射区域；
3、优先选用齐平式防腐天线，避免伸入罐内产生积料、干扰信号；
4、安装后做空罐杂波学习，过滤立柱、喷淋环固定干扰。
4
适配工况
LPG、轻烃、液化气、高压气体冷凝液等易燃易爆、高压、洁净介质的球罐液位精准测量。

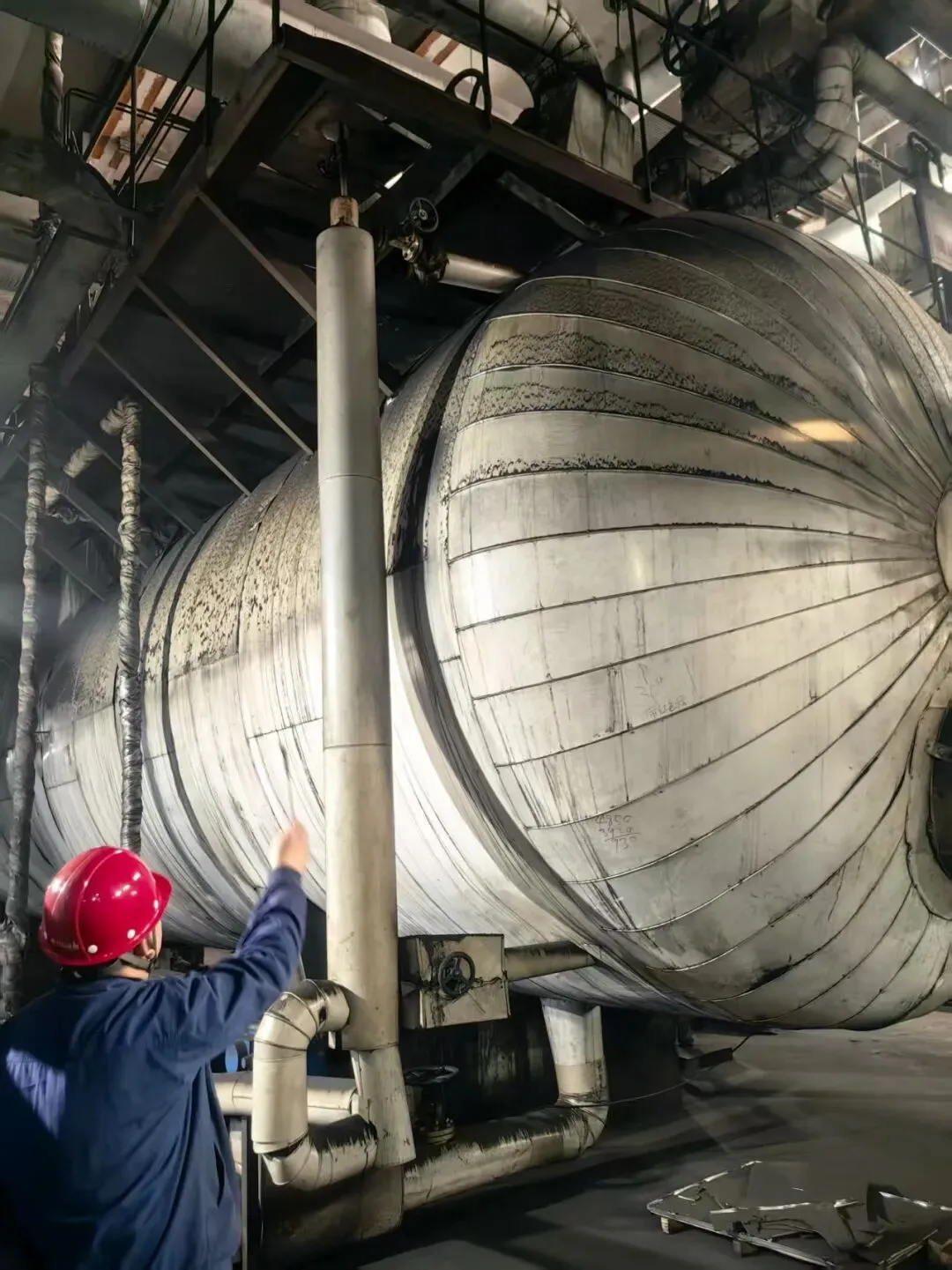

卧式椭圆罐
1
罐体核心特点
卧式罐长度远大于直径，罐体呈椭圆结构，物料进出频繁，液面波动剧烈；罐体两端为封头结构，存在天然测量盲区，无法覆盖全域测量。
2
传统测量难点及选型注意
液面波动大导致回波跳动频繁；罐体两端盲区大，容易出现高位、低位测不到；普通雷达波束分散，波动工况下信号极易丢失。
依托高频强回波特性，搭配静水井、导波管即可完美阻尼液面波动，稳定回波信号；毫米级精度可精准捕捉细微液面变化，配合量程余量设置，完美规避罐体两端盲区问题。
3
现场安装要点
1、安装位置选罐顶中心偏前位置，避开出料端漩涡扰动区域；
2、必须保证天线垂直液面，杜绝倾斜导致的信号偏移；
3、波动严重工况，加装DN100–DN150导波管，管壁预留4–5mm透气孔，稳定测量环境；
4、选型量程预留10%余量，覆盖罐体极限液位。
4
适配工况
车载储液罐、工业卧式储油罐、污水卧式调节罐、频繁进出料、液面波动大的介质测量。

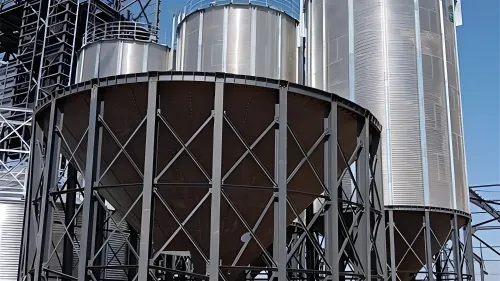

锥形料仓/料斗
1
罐体核心特点
上圆下锥结构，多用于固体颗粒、粉料存储；下料过程中扬尘量大、料面不规则倾斜，物料易粘附设备探头，工况恶劣。
2
传统测量难点及选型注意
粉尘遮挡信号、探头挂料积灰严重；料面倾斜导致回波偏移，经常出现测空、偏高、数据跳动等问题，传统超声波、低频雷达基本无法稳定测量。
高频信号穿透力极强，可穿透浓密粉尘；搭配大口径透镜天线强化信号增益，适配倾斜料面测量；自带吹扫接口，可定时清理天线表面积尘，从根本解决挂料、积灰难题。
3
现场安装要点
1、锥顶居中安装，探头垂直对准锥底中心，保证波束覆盖整个料面；
2、配备万向法兰，可灵活微调角度，适配下料时的倾斜料面；
3、标配吹扫装置，采用0.2–0.4MPa洁净压缩空气间歇吹扫；
4、高粉尘场景优先选用大口径天线，提升穿透能力与信号强度。
4
适配工况
水泥、石灰、煤粉、塑料颗粒、粮食粉料等各类固体粉料、颗粒料仓的连续料位测量。

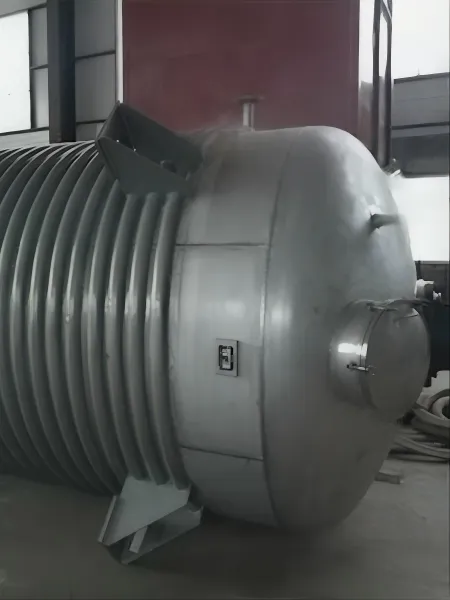

搅拌反应釜
1
罐体核心特点
反应釜罐体狭小密闭，内置高速搅拌桨、加热盘管、冷却管道；生产过程中伴随高温蒸汽、物料泡沫、液体飞溅，是工业现场干扰最强的罐体类型。
2
传统测量难点及选型注意
搅拌桨运动、管道遮挡会产生大量虚假回波；蒸汽、泡沫会衰减信号；物料飞溅容易覆盖探头，导致测量失灵、数据紊乱、频繁误报。
支持虚假回波学习与屏蔽功能，可提前录入搅拌、盘管的固定干扰波形，自动过滤无效杂波；窄波束精准避开运动部件，无惧泡沫、蒸汽干扰，高温防腐天线可适配酸碱腐蚀物料。
3
现场安装要点
1、安装位置远离搅拌轴≥500mm，完全避开搅拌桨运动范围；
2、干扰极强工况，加装偏心法兰、隔离导波管，物理隔绝干扰；
3、高温工况搭配隔热法兰、风冷/水冷套管，保护仪表机芯；
4、调试必做虚假回波抑制，锁定罐内固定干扰源。
4
适配工况
化工反应、发酵、搅拌混合、乳化、蒸馏等存在搅拌、泡沫、蒸汽、腐蚀介质的复杂工艺罐体。
写在最后：
工业现场从来没有万用款雷达。
同样一台80G雷达，安装在立式罐、球罐、卧式罐、料仓、反应釜中，对应的安装方式、适配配置、调试逻辑完全不同。罐体结构不同，干扰来源、测量痛点天差地别，盲目通用选型，只会出现数据跳变、测量失准、仪表频繁故障等问题。
雷达测量稳不稳定、精度高不高，核心不在于设备参数，而在于是否适配罐体结构、匹配现场工况、规范安装调试。因地制宜、按罐适配、按工况选型，才能真正发挥80G雷达的测量优势，彻底解决工业液位测量难题。
