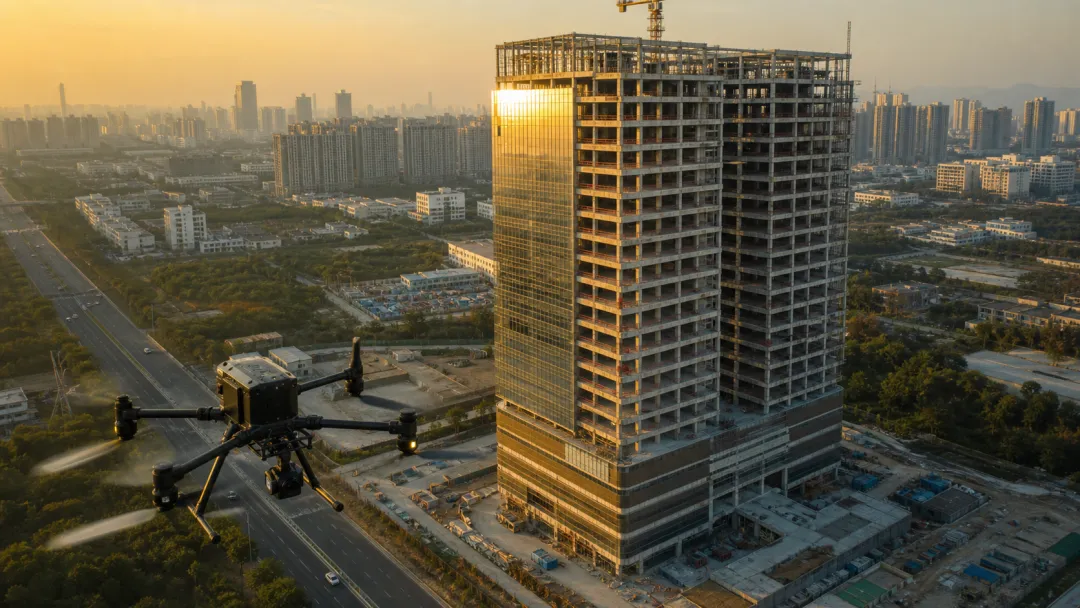

20层的外墙，一个工人吊在绳索上贴着幕墙看裂缝，一天检查一栋楼算快的。搭脚手架一周、人工检测两天，单项支出几万起。另一边，工地进度靠监理拍照和手写日志，报表到管理层走两三天。土方量靠RTK打点加手工算，一个基坑一整天。这个场景在行业里每天都在发生。无人机倾斜摄影加AI三维重建，一栋高层建筑飞20分钟出三维模型，精度2mm，数据当天出报告。深圳、南宁、常州多个项目已经跑通。

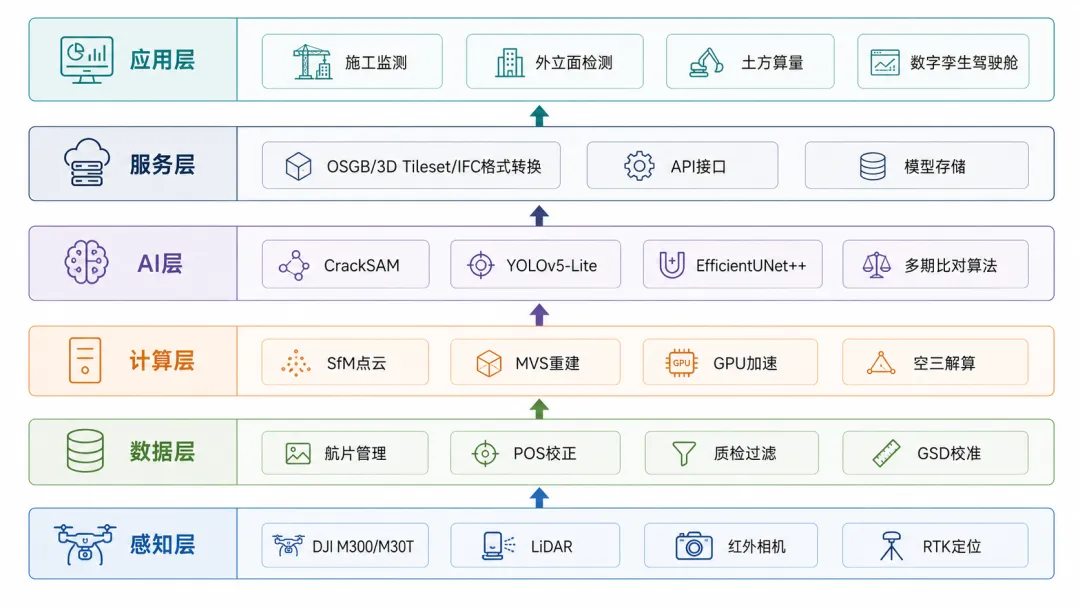

无人机建筑三维建模巡检系统，是以倾斜摄影测量与AI视觉为核心、打通"数据采集→三维重建→AI分析→成果交付"全链路的工程数字化方案。系统整合了无人机自动航线规划、SfM三维重建、AI缺陷识别、BIM/GIS数据融合四大能力，覆盖建筑施工监测、质量验收、外立面检测、运维巡检四个核心场景。架构上从航片采集到数字孪生交付，不依赖人工量测。
1. 厘米级三维重建，建筑细节全还原
五镜头倾斜相机采集，航向重叠率80%+、旁向70%+，RTK厘米级定位辅助。实景三维模型精度2mm/像素，点云密度500点/㎡，建筑立面幕墙接缝、檐口结构、管道支架均可辨识。单栋30层建筑约8000张航片，8小时内完成从原始照片到OSGB三维模型全流程。
2. AI缺陷识别，0.15mm裂缝不漏检
内置CrackSAM分割模型，最小识别0.15mm宽度裂缝。EfficientUNet++算法覆盖裂缝、剥落、渗水、玻璃破损四类缺陷，剥落检测Recall达98%。南宁衡阳西路片区改造项目，两套无人机机场3周完成2900栋建筑外立面普查，检出隐患点3400余处。传统"蜘蛛人"方案需20人干两个月，费用超300万。无人机方案总投入不到50万。
3. 施工进度AI比对，偏差实时可量化
无人机定时航拍三维建模，AI自动对齐BIM计划模型逐层比对。深圳工业软件园项目，每周生成园区三维模型，钢结构吊装进度偏离计划7%，系统提前两周预警，项目方调整资源配置后提前7天封顶。进度报表从人工4小时缩短到系统10分钟。
4. 土方量一键算，争议数据可追溯
三维模型一键提取长度、高程、面积、体积数据，断面法和方格网法自动计算。常州工学院基坑项目15万m³土方量，一次航拍20分钟，建模2小时，模型直接算量误差率<3%。结算阶段数据可追溯可复现，监理方和施工方均认可无人机算量结果，争议调解从30天缩短到3天。
5. 多源数据融合，打通BIM-GIS壁垒
倾斜实景模型、BIM竣工模型、IoT传感器数据统一接入数字孪生底座。Cesium.js和UE5双引擎渲染，支持OSGB、3D Tileset、OBJ、FBX、IFC多格式混编，数据不转换不丢失。适配施工BIM监理、竣工模型验收、运维数字孪生底座三种交付模式。
▎自动化航线规划 [FLIGHT]
适配大疆M300 RTK、M30T、Mavic 3E、Phantom 4 RTK多款机型。仿地飞行自适应山区、丘陵、城市CBD不同地形，五向倾斜航线一键生成。航高50-150m可调，重叠率参数按场景预置模板：城市建筑80%/75%，复杂地形85%/80%，文化遗产90%/85%。

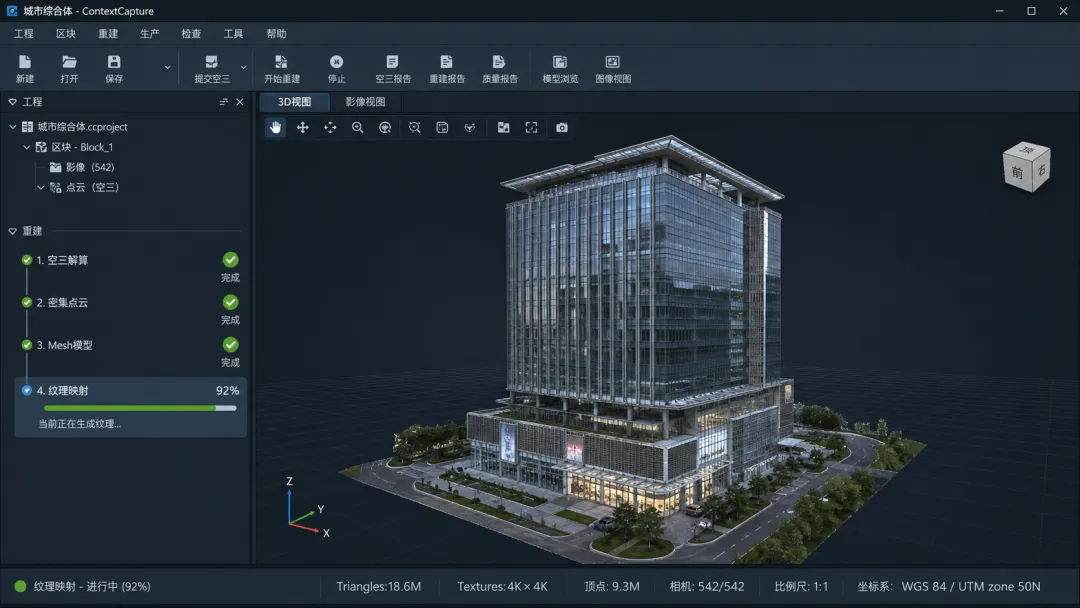

▎实景三维重建引擎 [REAL3D]
基于MVS多视角立体视觉管线，集成COLMAP+PMVS开源方案与ContextCapture商业引擎双通道。空三解算GPU批量加速，30层建筑约8000张航片8小时出模型。纹理映射自动匀色，色差<5%，输出格式覆盖OSGB、3D Tileset、OBJ、FBX。
▎AI视觉识别矩阵 [AIVISION]
CrackSAM分割模型最小识别0.15mm裂缝，YOLOv5-Lite裂缝识别准确率92.7%。支持裂缝长宽自动量算、剥落面积统计、渗水范围圈定。缺陷数据通过地理坐标关联至三维模型，支持热力图、剖面分析、多期变化对比。单栋高层外立面检测，20分钟飞行加2小时AI处理加1小时人工复核，当天出报告。
▎多期模型比对引擎 [DELTA]
不同时间点三维模型自动配准，AI计算施工进展、土方变化、结构变形。变化区域以色差热力图标识，差异量以百分比和绝对值双维度量化。支持塔吊垂直度监测、基坑位移追踪、建筑沉降分析，精度达毫米级。
▎BIM/GIS融合底座 [FUSION]
倾斜实景模型与Revit、ArchiCAD BIM模型自动空间对齐，半透明混合渲染。SuperMap和Cesium双平台支撑，IFC标准数据直接导入，构件级语义信息不丢失。适配施工BIM监理、竣工模型验收、运维数字孪生底座构建。
▎无人值守巡检驾驶舱 [DOCK]
对接大疆机场2，7×24小时自动巡航。定时航线自动执行、数据自动回传、模型自动增量更新。单台机场覆盖半径7km，满足中型工地日常巡检频率。多期数据自动归档，形成建筑全生命周期三维档案。
◆ 施工进度动态监管
深圳工业软件园总建筑面积约20万㎡。无人机每周航拍加三维建模，AI与BIM计划模型逐层比对。钢结构吊装进度偏差提前预警，项目方及时调整劳动力配置，最终提前7天封顶。进度报表从人工4小时缩短到系统10分钟自动生成。
◆ 建筑外立面安全体检
南宁衡阳西路片区改造，2900栋既有建筑3个月内完成外立面普查。两套大疆机场2每天每套执行15架次自动航线，1天完成全域三维建模。AI识别加人工复核，检出裂缝、剥落、渗水隐患3400余处，危旧建筑精准标注。传统方案投入超300万，无人机方案不到50万，工期从两个月压缩到三周。
◆ 土石方精准计量
常州工学院基坑项目15万m³土方量，一次航拍20分钟，建模2小时，模型直接算量误差<3%。结算阶段数据可追溯可复现，监理方和施工方均认可，争议调解从30天缩短到3天。对量效率提升90%。
◆ 历史建筑数字化存档
古建筑保护场景，无人机非接触式三维采集，0.2mm级精度留存建筑原始形态信息。多期数据对比可监控结构沉降和形变，为文物修缮提供精准数据底图。不接触不损伤建筑本体，适合文物保护合规要求。
