考虑到实际工况下网格划分方式会对模拟结果产生影响，故对直角弯管模型以扫掠方式构建网格，以三角形(生成棱柱)为面进行网格划分，划分结果见图2。
仿真模拟得到了不同计算频率下1.5D型直角弯管的声压、声压级云图，分别见图3、图4。
引人散射系数，即管道中散射声能与人射声能的比例来衡量声波在管道内传播产生散射的程度。平面波模式下1.5D型直角弯管内散射系数绝对值随计算频率变化规律见图5。
为进一步分析弯管中声波的传播特性，确定各入射端口模式下的声波传播分布与相对强度，将1.5D型直角弯管端口绘制成如图6所示的归一化振型云图。

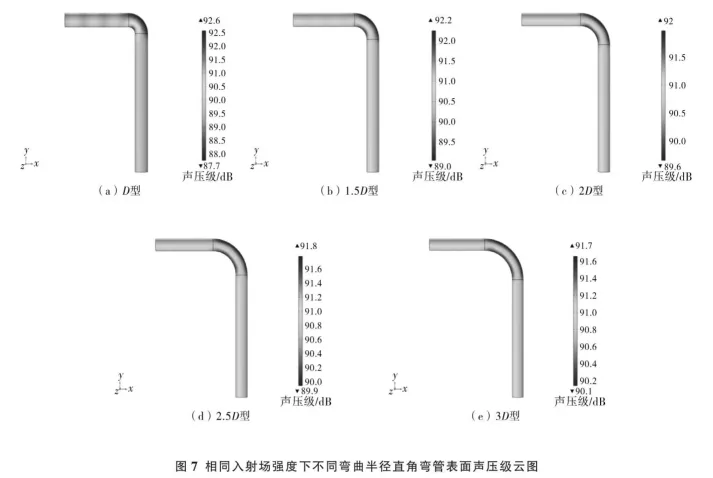

建立D型、2D型、2.5D型、3D型直角弯管模型，研究相同人射场强度下(计算频率710Hz)，不同弯曲半径弯管表面的声压级变化情况，结果见图7

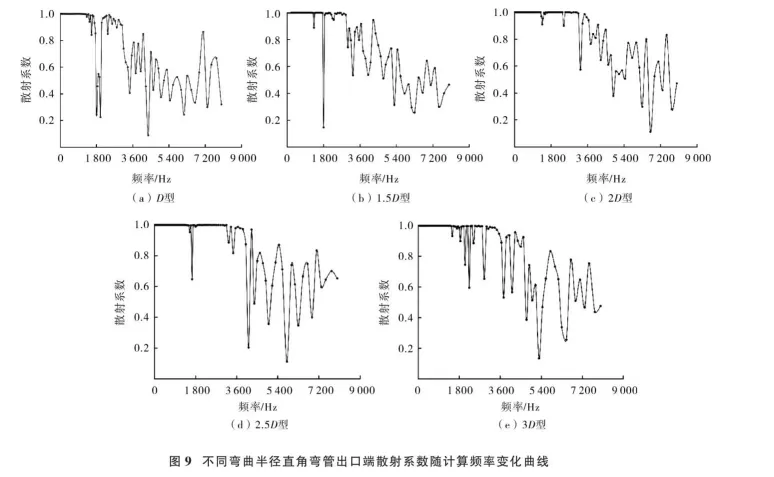

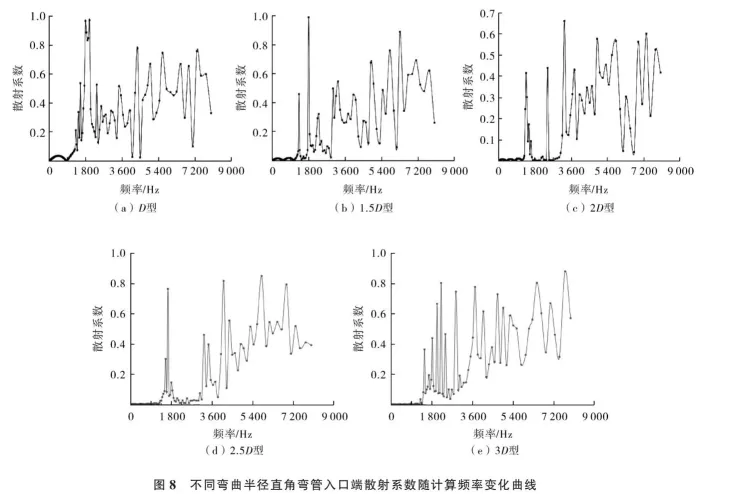

建立D型、2D型、2.5D型、3D型直角弯管模型，研究不同弯曲半径直角弯管端口散射系数变化情况，结果见图8和图9。

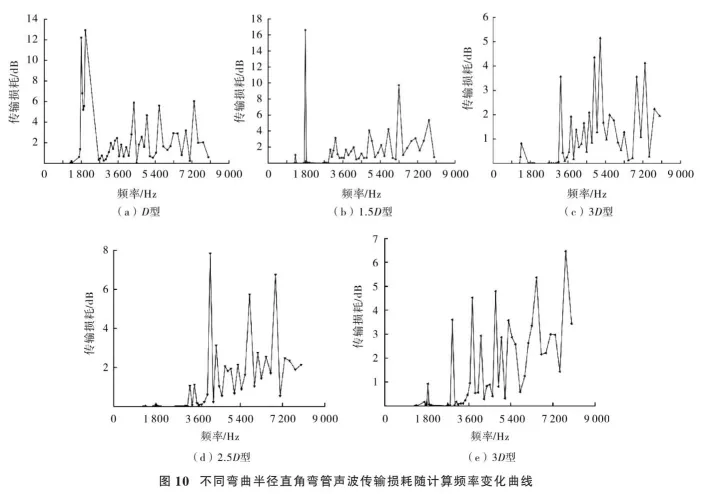

建立D型、2D型、2.5D型、3D型直角弯管模型,研究声波在管道内传播产生的传输损耗,结果见图10。
