北师大版七年级数学上册第1章《丰富的图形世界》同步练习及答案—
1.4从三个方向看物体的形状（3）
基础巩固
1．图中从上面观察粮仓时看到的形状图是图( )．

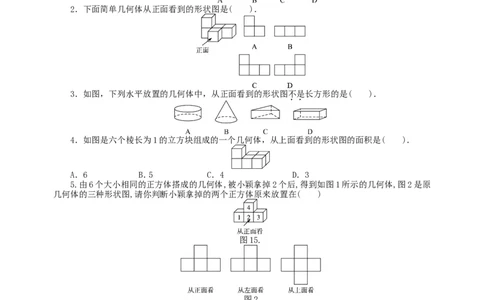

2．下面简单几何体从正面看到的形状图是( )．
3．如图，下列水平放置的几何体中，从正面看到的形状图不是长方形的是( )．
4．如图是六个棱长为1的立方块组成的一个几何体，从上面看到的形状图的面积是( )．
A．6 B．5 C．4 D．3
5.由6个大小相同的正方体搭成的几何体,被小颖拿掉2个后,得到如图1所示的几何体,图2是原
几何体的三种形状图,请你判断小颖拿掉的两个正方体原来放置在( )
图15.
图2
A．1号的前后 B．2号的前后
C． 3号的前后 D．4号的前后
6．如图是一个由若干个相同的小正方体组成的几何体的三种形状图，则组成这个几何体的小正方
体的个数是( )．
A．7 B．8 C．9 D．10
7．小明看标枪从前面掷过来，如图是他看到的一组标枪飞行图形，请按标枪飞行的先后顺序排序：
__________.能力提升
8．(拔高题)如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又
可以堵住方形空洞的是( )．参考答案
1答案：D 点拨：因为粮仓的顶部是圆锥，下面的圆柱部分从上面看应是一个圆，但是因为上面有
圆锥，看不到，所以画成虚线．故应选D.
2答案：C
3答案：B 点拨：圆锥从正面看到的形状图是三角形，不是长方形．
4答案：B 点拨：从上面看这个几何体得到的形状图中含有5个小正方形，其面积是5，故选B.
5答案：B 点拨：根据三种形状图可知，原几何体从上面看到的数字形状图如图所示，所以小颖拿
掉的两个正方体原来放置在2号的前后，故选B.
6答案：C

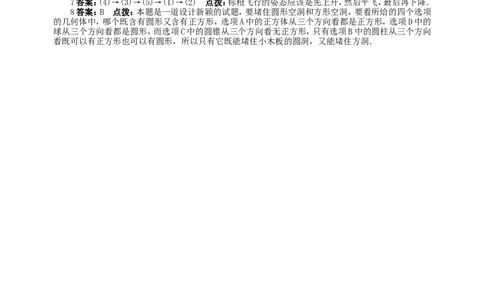

7答案：(4)→(3)→(5)→(1)→(2) 点拨：标枪飞行的姿态应该是先上升，然后平飞，最后再下降．
8答案：B 点拨：本题是一道设计新颖的试题，要堵住圆形空洞和方形空洞，要看所给的四个选项
的几何体中，哪个既含有圆形又含有正方形，选项A中的正方体从三个方向看都是正方形，选项D中的
球从三个方向看都是圆形，而选项C中的圆锥从三个方向看无正方形，只有选项B中的圆柱从三个方向
看既可以有正方形也可以有圆形，所以只有它既能堵住小木板的圆洞，又能堵住方洞．
