北师大版七年级数学上册第1章《丰富的图形世界》同步练习及
答案—1.4从三个方向看物体的形状（1）
一、选择题
1 ．下列几何体中,同一个几何体的主视图与俯视图不同的是( )
圆柱 正方体 圆锥 球
A. B. C. D.

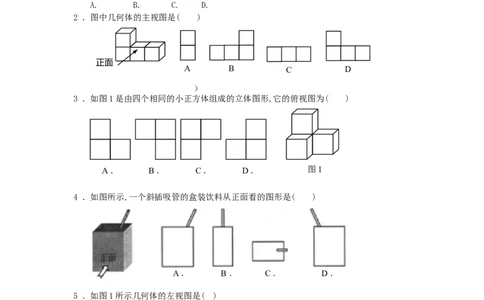

2 ．图中几何体的主视图是( )
正面
A B C D
）
3 ．如图1是由四个相同的小正方体组成的立体图形,它的俯视图为( )
A． B． C． D． 图1
4 ．如图所示,一个斜插吸管的盒装饮料从正面看的图形是( )
正面
A． B． C． D．
5 ．如图1所示几何体的左视图是( )
A B C D 正面 图1
6 ．一个物体由多个完全相同的小正方体组成,它的三视图如图1所示,那么组成这个物体的
小正方体的个数为
A. 2 B. 3 C. 4 D. 5主视图 左视图
俯视图
图1
7 ．图中几何体的主视图是( )
A B C D
． ． ． ．
正面

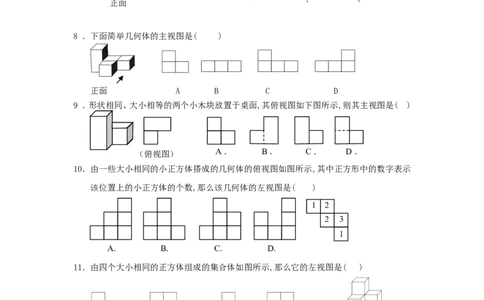

8 ．下面简举几何体的主视图是( )
正面 A B C D
9 ．形状相同、大小相等的两个小木块放置于桌面,其俯视图如下图所示,则其主视图是( )
（俯视图）
A． B． C． D．
10．由一些大小相同的小正方体搭成的几何体的俯视图如图所示,其中正方形中的数字表示
该位置上的小正方体的个数,那么该几何体的左视图是( )
1 2
2 3
1
A. B. C. D.
11．由四个大小相同的正方体组成的集合体如图所示,那么它的左视图是( )
正面
A B C D
12．如图所示几何体的主(正)视图是( )
A. B. C. D.
13．如图是由4个大小相同的小立方块搭成的几何体,其主视图是( )主视方向
A. B. C. D.

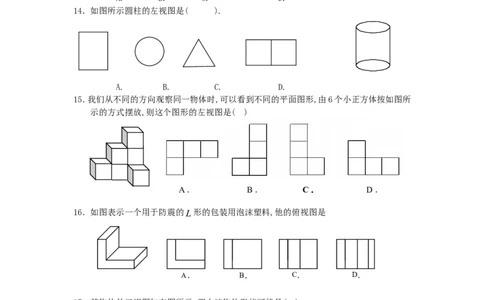

14．如图所示圆柱的左视图是( ).
A. B. C. D.
15．我们从不同的方向观察同一物体时,可以看到不同的平面图形,由6个小正方体按如图所
示的方式摆放,则这个图形的左视图是( )
来源：http://www.bcjy123.com/tiku/
A． B． C． D．
16．如图表示一个用于防震的L形的包装用泡沫塑料,他的俯视图是
A． B． C． D．
17．某物体的三视图如右图所示,那么该物体形状可能是( )
A.长方体 B.圆锥 C.正方体 D.圆柱
主 左
视 视
图 图
俯
视
图
18．小 明从正面观察下图所示的两个物体,看到的是( )｡
A B C D
正面
19．如图1,一个碗摆放在桌面上,则它的俯视图是( )
图1

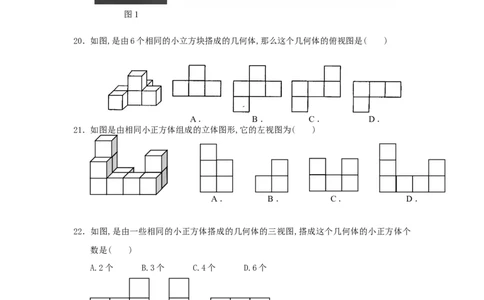

20．如图,是由6个相同的小立方块搭成的几何体,那么这个几何体的俯视图是( )
A． B． C． D．
21．如图是由相同小正方体组成的立体图形,它的左视图为( )
A． B． C． D．
22．如图,是由一些相同的小正方体搭成的几何体的三视图,搭成这个几何体的小正方体个
数是( )
来源：http://www.bcjy123.com/tiku/
A.2个 B.3个 C.4个 D.6个
主视图 左视图 主视图
23 ． 有 一 实 物 如 图 , 那 么 它 的 主 视 图
( )A B C D
24．图(1),(2),(3),(4)四个几何体的三视图为以下四组平面图形,其中与图(3)对应的三视
图是( )
（1） （2） （3） （4）
A． B． C． D．
25．“圆柱与球的组合体”如图1所示,则它的三视图是( )
图1 (A) (B)
(C) (D)
二、填空题
来源：http://www.bcjy123.com/tiku/
26．请将六棱柱的三视图名称填在相应的横线上.
27．如图8是由一些相同长方体的积木块搭成的几何体的三视图,则此几何体共由________
块长方体的积木搭成
三、解答题
28．画出如图中三棱柱的主视图、左视图、俯视图｡参考答案
一、选择题
1．C 2．D 3．C 4．A 5．D 6．C 7．B 8．C 9．D
10．B 11．A 12．B 13．D 14．A ; 15．C 16．B; 17．D 18．C
19．C 20．B 21．A 22．C 23．A; 24．A 25．A
二、填空题
26．俯视图、正视图、左视图
27．4
三、解答题
28．
