5.2.3 燃气管道功能性试验
燃气管道安装完成后，应依次进行清扫、强度试验、严密性试验。采用水平定向钻施工的管道，在回拖前对预
制完成的管道进行强度试验，回拖完成后按照设计要求进行严密性试验。（2018案例三）
1.管道吹扫
管道及其附件组装完成并在试压前，应按设计要求进行气体吹扫或清管球清扫。管道吹扫按先主管后支管的顺
序进行吹扫。气体吹扫每次吹扫钢质管道长度不宜大于500m，聚乙烯管道每次吹扫长度不宜大于1000m。吹扫压
力不应大于0.3MPa；当采用PE80、SDR17系列的聚乙烯管材时，吹扫压力不应大于0.2MPa。气体流速宜大于
20m/s，且不应大于30m/s，当目测吹扫排气无烟尘时，应在排气口设置白布或涂白漆的木靶板检验，5min内靶
上无铁锈、尘土、水或其他杂物可判定为合格。
2.强度试验
1）试验前应具备条件

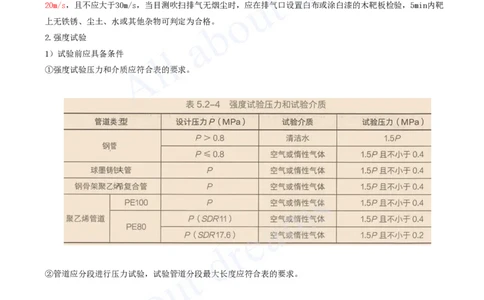

①强度试验压力和介质应符合表的要求。
②管道应分段进行压力试验，试验管道分段最大长度应符合表的要求。[注：天一文化专有版权，未经许可不可转发或复印传播]
（4）对验收合格后超过半年才投入运行且未进行保压的管道，钢质管道重新进行吹扫和严密性试验；聚乙烯管
道应重新进行严密性试验。
（5）埋地管道回填土宜回填至管上方0.5m以上，并留出焊口。
2）气压试验
强度试验应缓慢升压。采用气体介质时，升压速度小于0.1MPa/min，当压力升到试验压力的10%时，应至少稳压
5min，当无泄漏或异常，继续缓慢升压至试验压力的50%，进行稳压检查，随后按每次10%的试验压力逐次检
查，无泄漏、无异常，直至升压至试验压力后稳压1h，无持续压力降为合格。
3）水压试验

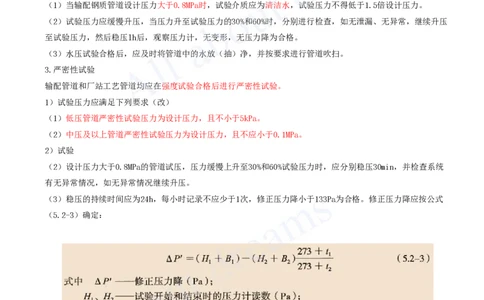

（1）当输配钢质管道设计压力大于0.8MPa时，试验介质应为清洁水，试验压力不得低于1.5倍设计压力。
（2）试验压力应缓慢升压，当压力升至试验压力的30%和60%时，分别进行检查，如无泄漏、无异常，继续升压
至试验压力，然后稳压lh后，观察压力计，无变形，无压力降为合格。
（3）水压试验合格后，应及时将管道中的水放（抽）净，并按要求进行管道吹扫。
3.严密性试验
输配管道和厂站工艺管道均应在强度试验合格后进行严密性试验。
1）试验压力应满足下列要求（改）
（1）低压管道严密性试验压力为设计压力，且不小于5kPa。
（2）中压及以上管道严密性试验压力为设计压力，且不应小于0.1MPa。
2）试验
（2）设计压力大于0.8MPa的管道试压，压力缓慢上升至30%和60%试验压力时，应分别稳压30min，并检查系统
有无异常情况，如无异常情况继续升压。
（3）稳压的持续时间应为24h，每小时记录不应少于1次，修正压力降小于133Pa为合格。修正压力降应按公式
（5.2-3）确定：
小试牛刀
设计压力为0.4MPa的钢质燃气管道强度试验压力为（ ）。
A.1.5MPa
B.1.0MPa[注：天一文化专有版权，未经许可不可转发或复印传播]
C.0.6MPa
D.0.4MPa
答案：C
小试牛刀
设计压力为0.4MPa的钢质燃气管道严密性试验压力为（ ）。
A.5KPa
B.0.1MPa
C.0.4MPa
D.0.6MPa
答案：C

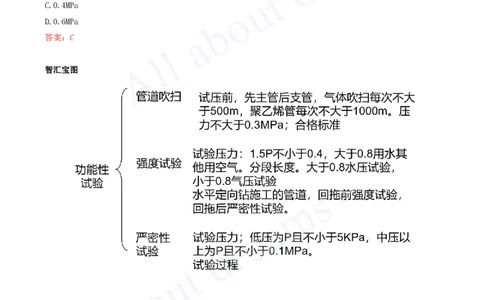

智汇宝图
