3.3 通通风风与与空空调调工工程程施施工工技技术术
【例题】工作压力为1500Pa的风管属于（ ）系统。
A.微压
B.低压
C.中压
D.高压
『正确答案』C
『答案解析』
风管系统工作压力P（Pa）
等级类别
管内正压 管内负压
微压 P≤125 P≥－125
低压 125＜P≤500 －500≤P＜－125
中压 500＜P≤1500 －1000≤P＜－500
高压 1500＜P≤2500 －2000≤P＜－1000

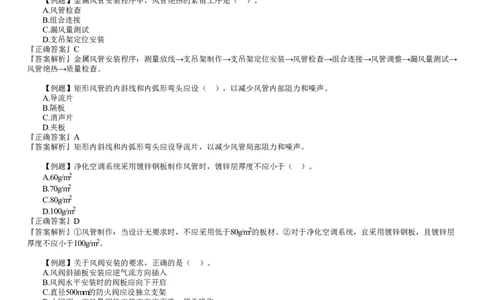

【例题】金属风管安装程序中，风管绝热的紧前工序是（ ）。
A.风管检查
B.组合连接
C.漏风量测试
D.支吊架定位安装
『正确答案』C
『答案解析』金属风管安装程序：测量放线→支吊架制作→支吊架定位安装→风管检查→组合连接→风管调整→漏风量测试→
风管绝热→质量检查。
【例题】矩形风管的内斜线和内弧形弯头应设（ ），以减少风管内部阻力和噪声。
A.导流片
B.隔板
C.消声片
D.夹板
『正确答案』A
『答案解析』矩形内斜线和内弧形弯头应设导流片，以减少风管局部阻力和噪声。
【例题】净化空调系统采用镀锌钢板制作风管时，镀锌层厚度不应小于（ ）。
A.60g/m2
B.70g/m2
C.80g/m2
D.100g/m2
『正确答案』D
『答案解析』①风管制作：当设计无要求时，不应采用低于80g/m2的板材。②对于净化空调系统，宜采用镀锌钢板，且镀锌层
厚度不应小于100g/m2。
【例题】关于风阀安装的要求，正确的是（ ）。
A.风阀斜插板安装应逆气流方向插入
B.风阀水平安装时的阀板应向下开启
C.直径500mm的防火阀应设独立支架
D.止回阀、定风量阀的安装方向应正确、便于操作
『正确答案』D
『答案解析』风阀安装：①风管部件及操作机构的安装，应便于操作。②斜插板风阀安装时，阀板应顺气流方向插入；水平安
装时，阀板应向上开启。③止回阀、定风量阀的安装方向应正确、便于操作，手动或电动操作装置应灵活可靠，阀板关闭应严
密。④直径或长边尺寸大于等于630mm的防火阀，或边长大于1250mm的弯头和三通应设独立的支吊架。
【例题】柔性短管制作要求包括（ ）。
A.柔性短管与法兰组装不得采用压板铆接连接
B.柔性短管的长度宜为100～300mm
C.矩形柔性短管与风管连接不得采用抱箍固定的形式
D.柔性短管可作为异径连接管『正确答案』C
『答案解析』（1）应采用抗腐、防潮、不透气及不易霉变的柔性材料，但防排烟系统的柔性短管必须采用不燃材料。（2）柔
性短管不应为异径连接管。
柔性短管长度宜为150～250mm，与风管的连接不得采用抱箍固定的形式。柔性短管与角钢法兰组装时，可采用条形镀锌
钢板压条的方式，通过铆接连接。压条翻边宜为6～9mm，紧贴法兰，铆接平顺，铆钉间距宜为60～80mm。

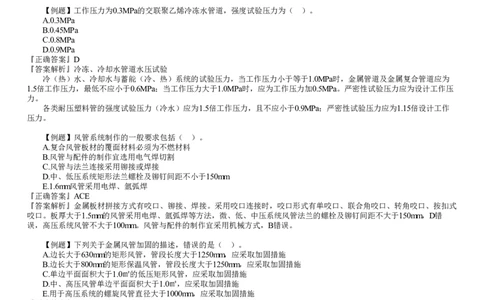

【例题】工作压力为0.3MPa的交联聚乙烯冷冻水管道，强度试验压力为（ ）。
A.0.3MPa
B.0.45MPa
C.0.8MPa
D.0.9MPa
『正确答案』D
『答案解析』冷冻、冷却水管道水压试验
冷（热）水、冷却水与蓄能（冷、热）系统的试验压力，当工作压力小于等于1.0MPa时，金属管道及金属复合管道应为
1.5倍工作压力，最低不应小于0.6MPa；当工作压力大于1.0MPa时，应为工作压力加0.5MPa。严密性试验压力应为设计工作压
力。
各类耐压塑料管的强度试验压力（冷水）应为1.5倍工作压力，且不应小于0.9MPa；严密性试验压力应为1.15倍设计工作
压力。
【例题】风管系统制作的一般要求包括（ ）。
A.复合风管板材的覆面材料必须为不燃材料
B.风管与配件的制作宜选用电气焊切割
C.风管与法兰连接采用铆接或焊接
D.中、低压系统矩形法兰螺栓及铆钉间距不小于150mm
E.1.6mm风管采用电焊、氩弧焊
『正确答案』ACE
『答案解析』金属板材拼接方式有咬口、铆接、焊接。采用咬口连接时，咬口形式有单咬口、联合角咬口、转角咬口、按扣式
咬口。板厚大于1.5mm的风管采用电焊、氩弧焊等方法，微、低、中压系统风管法兰的螺栓及铆钉间距不大于150mm，D错
误，高压系统风管不大于100mm。风管与配件的制作宜采用机械方式，B错误。
【例题】下列关于金属风管加固的描述，错误的是（ ）。
A.边长大于630mm的矩形风管，管段长度大于1250mm，应采取加固措施
B.边长大于800mm的矩形保温风管，管段长度大于1250mm，应采取加固措施
C.单边平面面积大于1.0㎡的低压矩形风管，应采取加固措施
D.中、高压风管单边平面面积大于1.0㎡，应采取加固措施
E.用于高压系统的螺旋风管直径大于1000mm，应采取加固措施
『正确答案』CE
『答案解析』金属风管的加固：（1）金属矩形风管边长大于630mm或矩形保温风管边长大于800mm，管段长度大于1250mm；
或低压风管单边平面面积大于1.2㎡，中、高压风管大于1.0㎡，都应有加固措施。（2）直咬缝圆形风管直径大于等于800mm，
且管段长度大于1250mm或总表面积大于4㎡；用于高压系统的螺旋风管直径大于2000mm。
【例题】通风空调设备安装中，冷却塔安装应符合的规定有（ ）。
A.进风侧距建筑物应大于1m
B.冷却塔安装应水平
C.同一冷却水系统各台冷却塔高度偏差不应大于30mm
D.布水器应布水均匀
E.在焊接作业前完成填料安装
『正确答案』ABCD
『答案解析』选项E错误。组装的冷却塔的填料安装应在所有电、气焊接作业完成后进行。
【例题】关于通风空调系统联合试运转及调试的说法，正确的有（ ）。
A.系统总风量调试结果与设计风量的允许偏差不应大于15％
B.各风口的风量与设计风量的允许偏差不应大于15％C.空调冷（热）水系统的总流量与设计流量的偏差不应大于15％
D.变流量系统的各空气处理机组的水流量允许偏差应为10％
E.制冷机及冷却塔的水流量与设计流量的偏差不应大于10％
『正确答案』BDE
『答案解析』系统非设计满负荷条件下联合试运行及调试：
考核参数 偏差
总流量 ≤10％
定流量系统 ≤15％
水量
变流量系统 ≤10％
多台制冷机或冷却塔并联运行时，各台制冷机及冷却塔 ≤10％
总风量 －5％～＋10％
风量 新风量 0～＋10％
各风口风量 ≤15％
