Excel2024图表技巧之正负瀑布图,涨跌幅值一看看清

本期给大家分享在Excel中使用柱形图来实现瀑布图效果，如下，用柱形的纵向长短表示大小，设置不同类别颜色和数据标签正负值可凸显出涨跌情况，使图表展示更直观；

操作步骤：

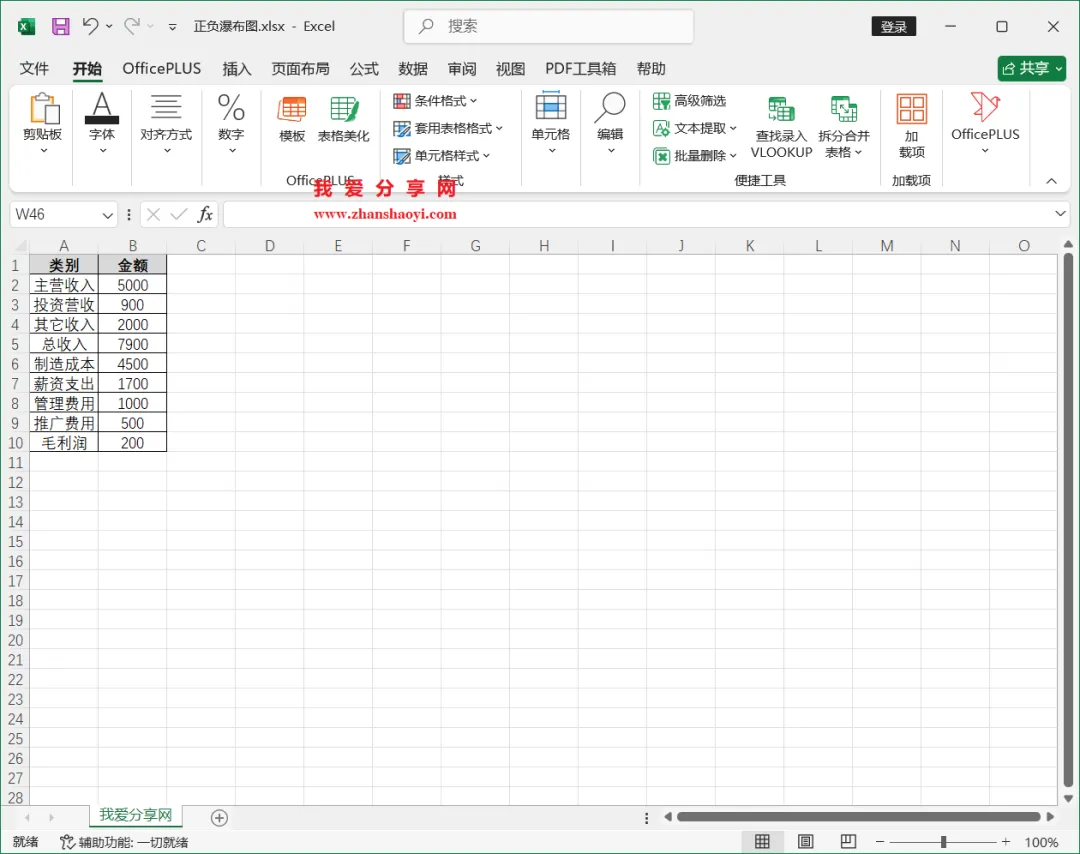

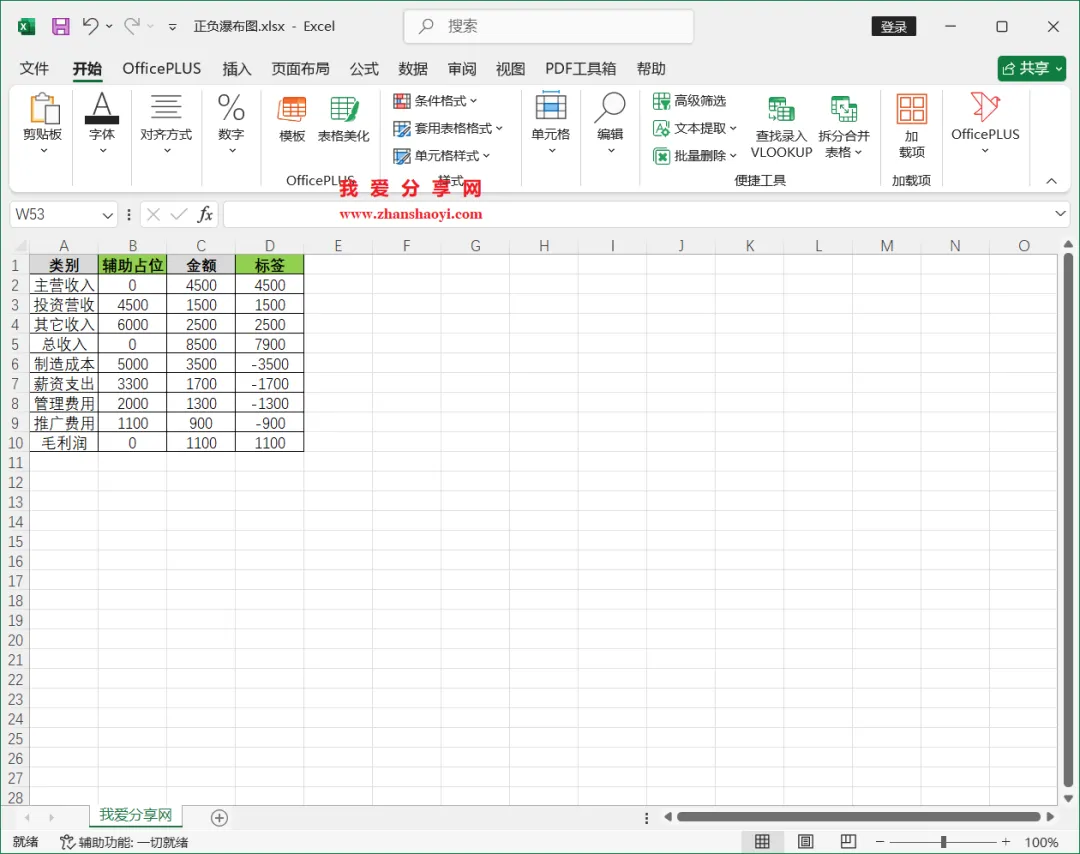

1、先打开Excel2024软件，在单元格中输入示例数据，为某公司收入(正值)和成本支出(负值)构成；

2、第一步，调整数据源，辅助占位列第一行和总收入、最后一行为0，第二、三行是收入，值累计求和，第五、六、七、八列是支出，值累计相减；标签列收入为正值，支出为负值；

▎网络版（仅个人使用）：

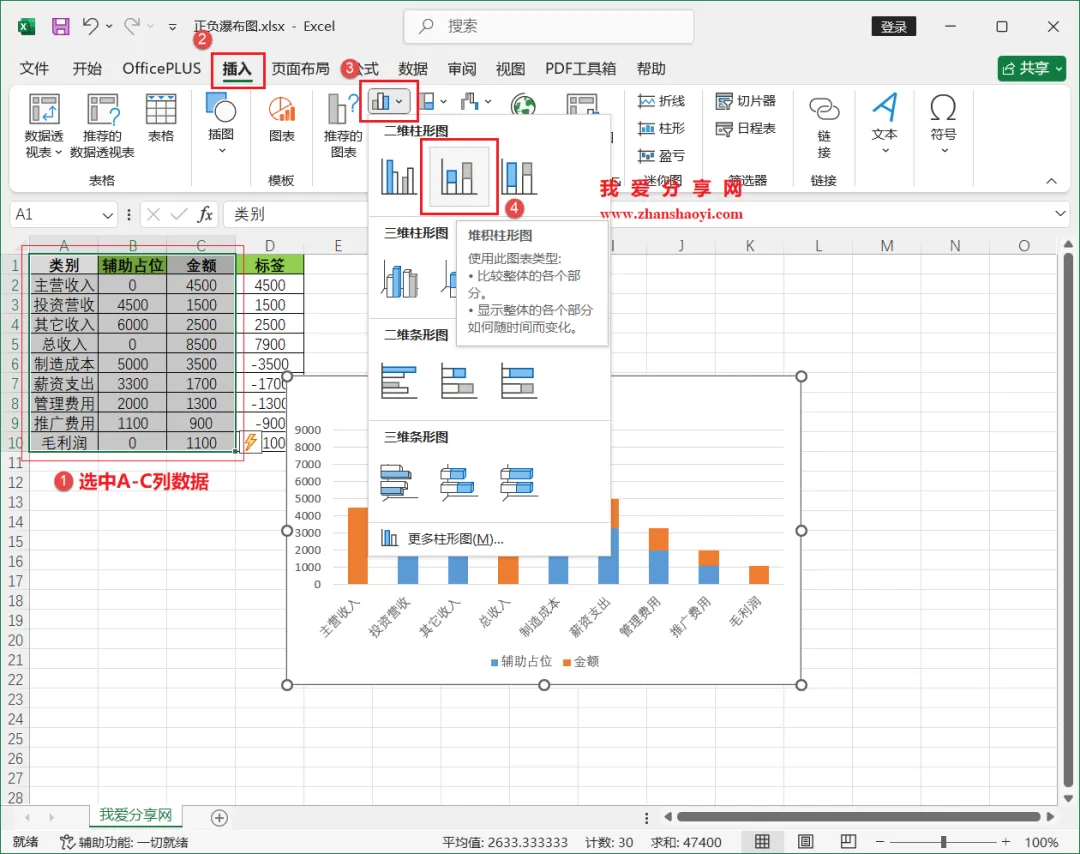

3、第二步，插入图表，选中A-C列数据，点击上方菜单栏中【插入】，在图表栏中找到【柱形图】按钮→【堆积柱形图】；

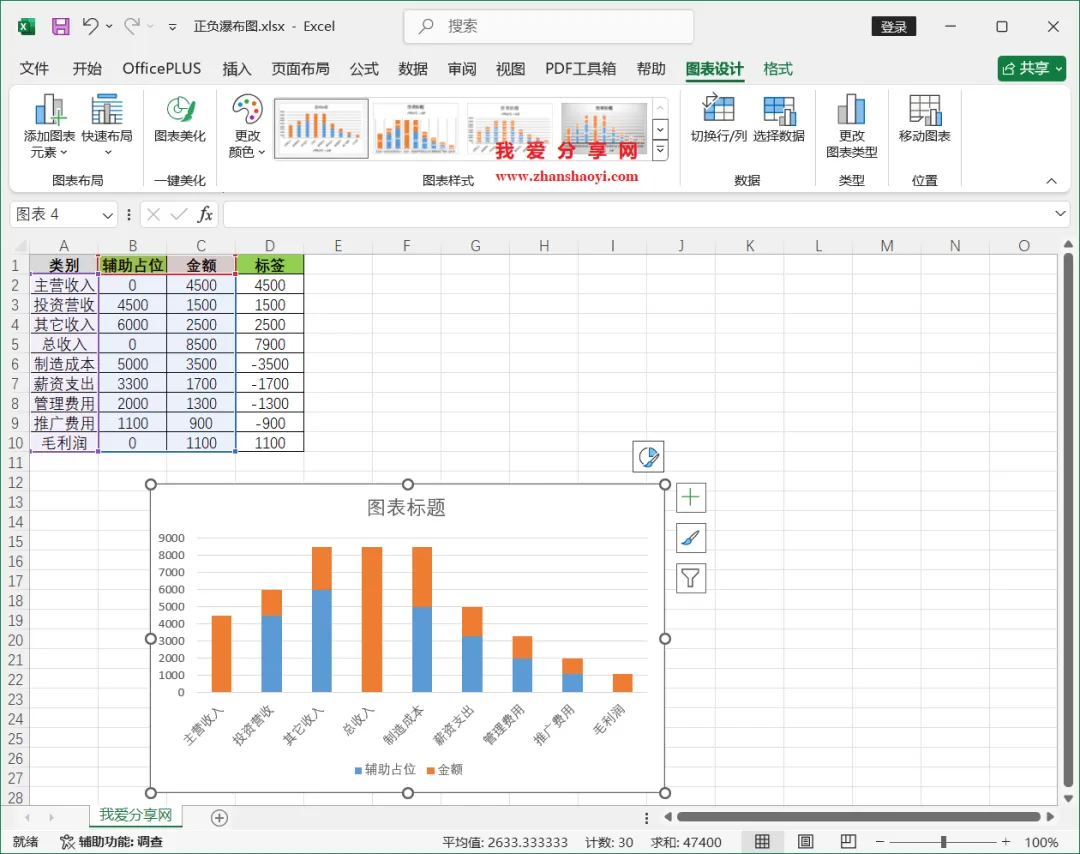

4、默认插入的堆积柱形图显示如下：

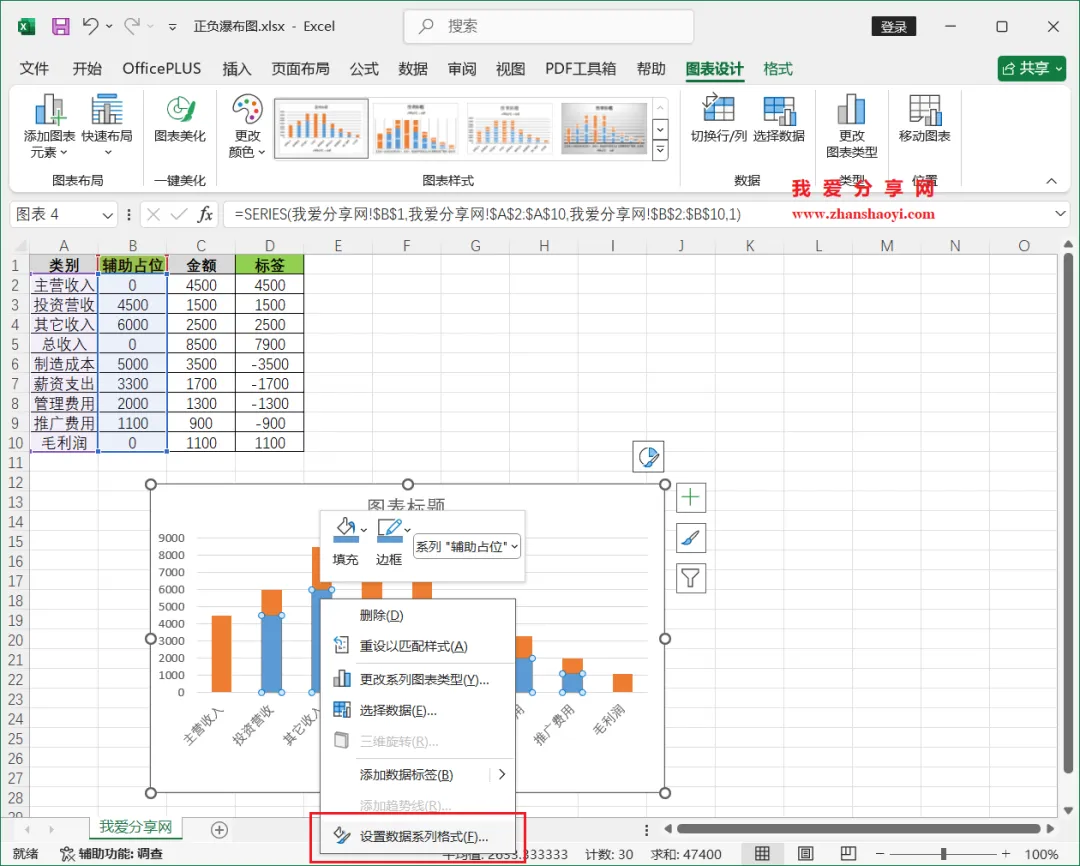

5、第三步，隐藏辅助柱形，鼠标右击辅助占位柱形选择【设置数据系列格式】；

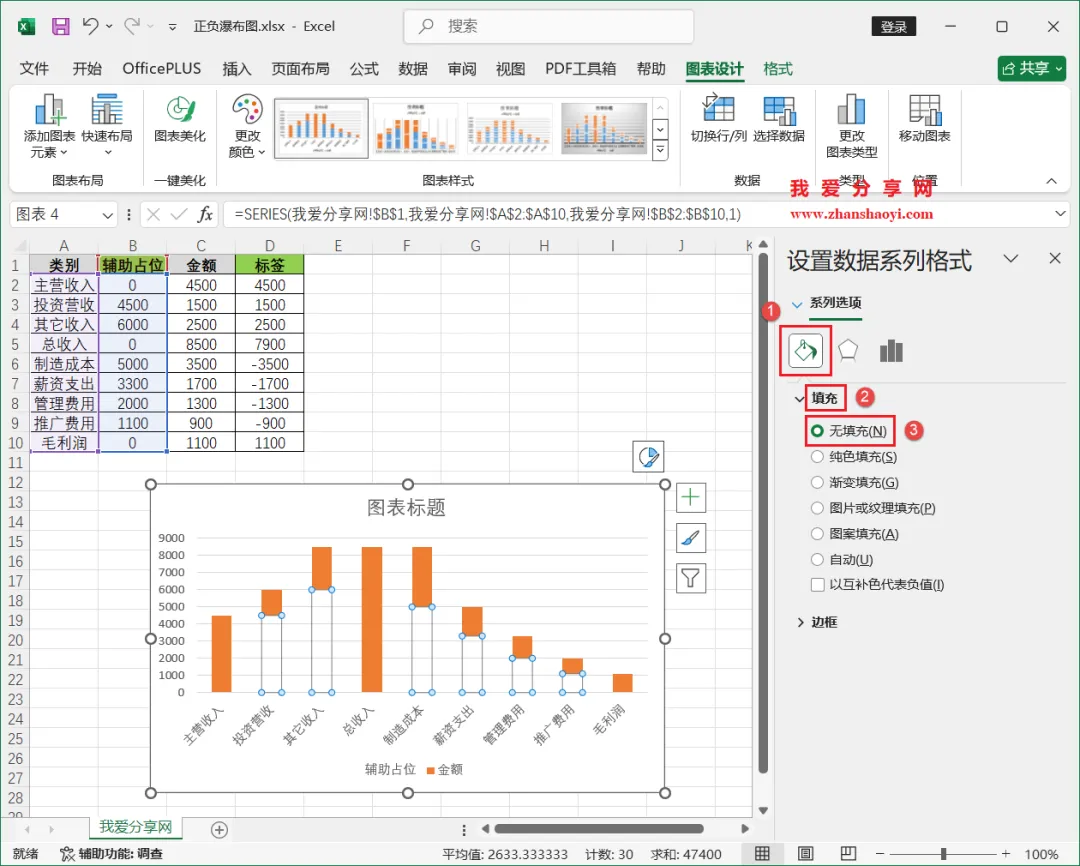

6、勾选【无填充】即可隐藏多余的柱形，瀑布图已初步完成；

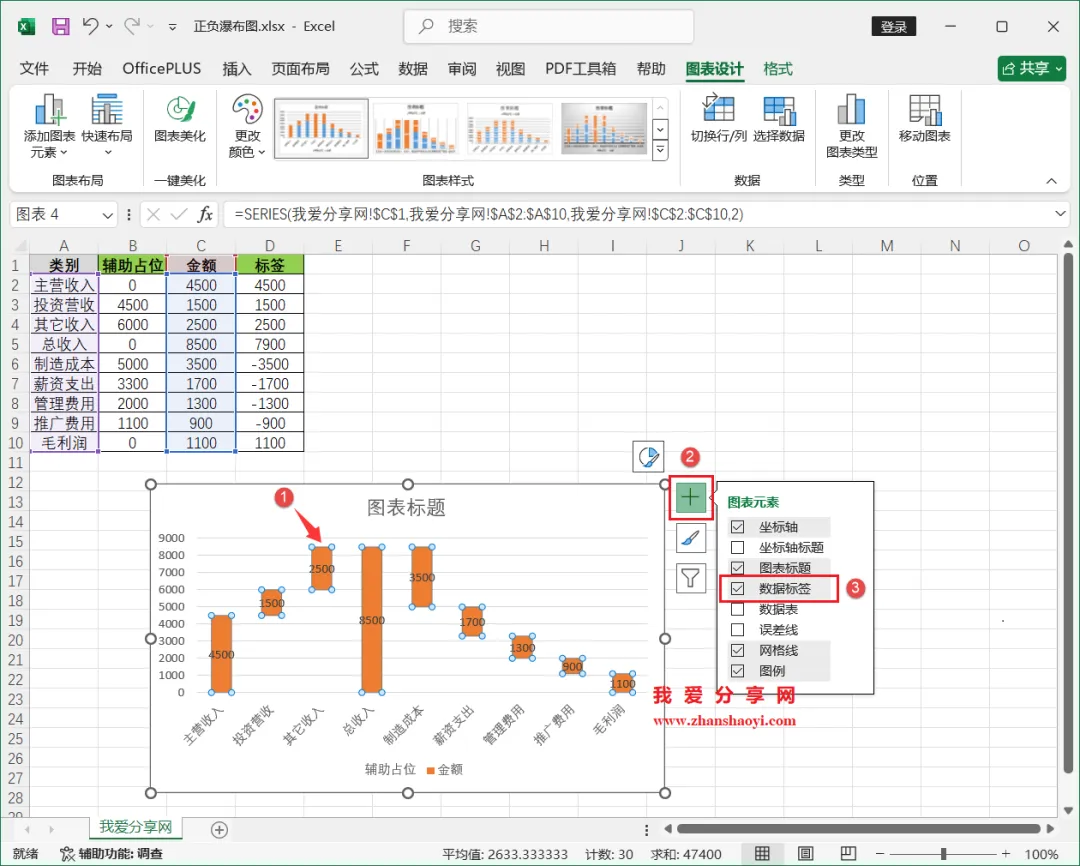

7、第四步，添加数据标签，单击图表中的仍一柱形，然后点击图表右上角【+】按钮，勾选【数据标签】

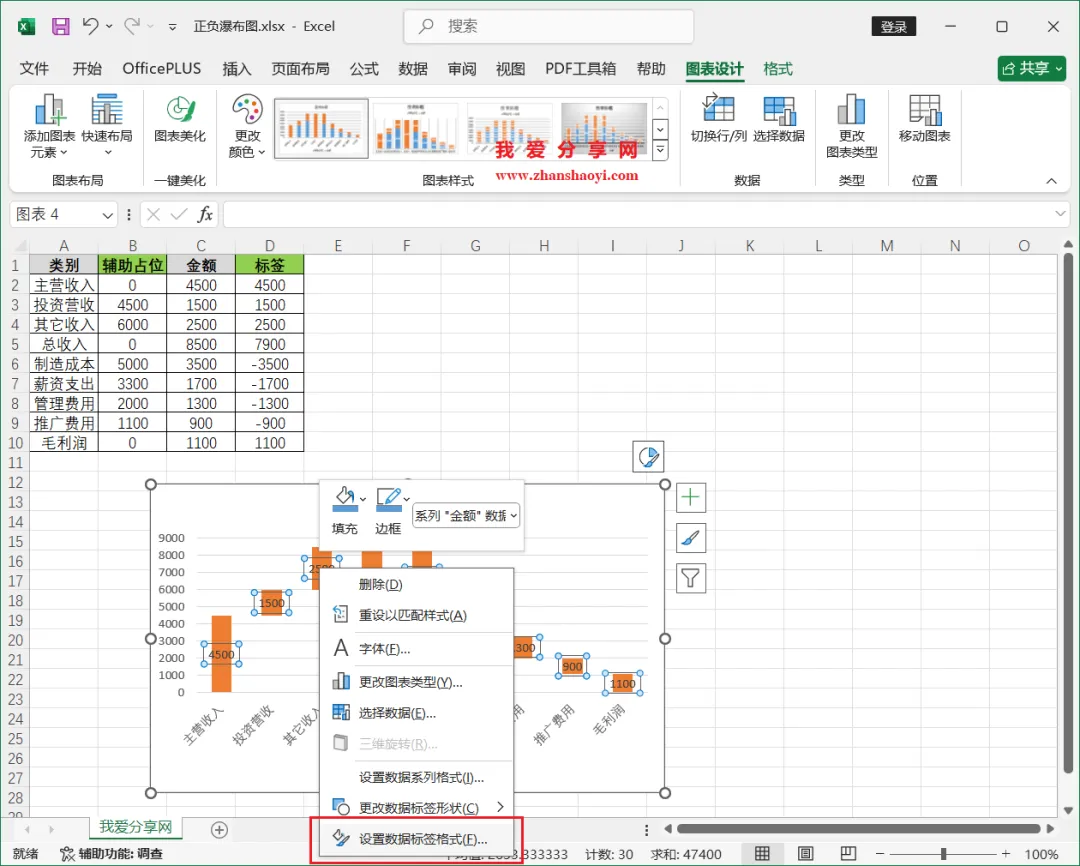

8、继续鼠标右击数据标签选择【设置数据标签格式】；

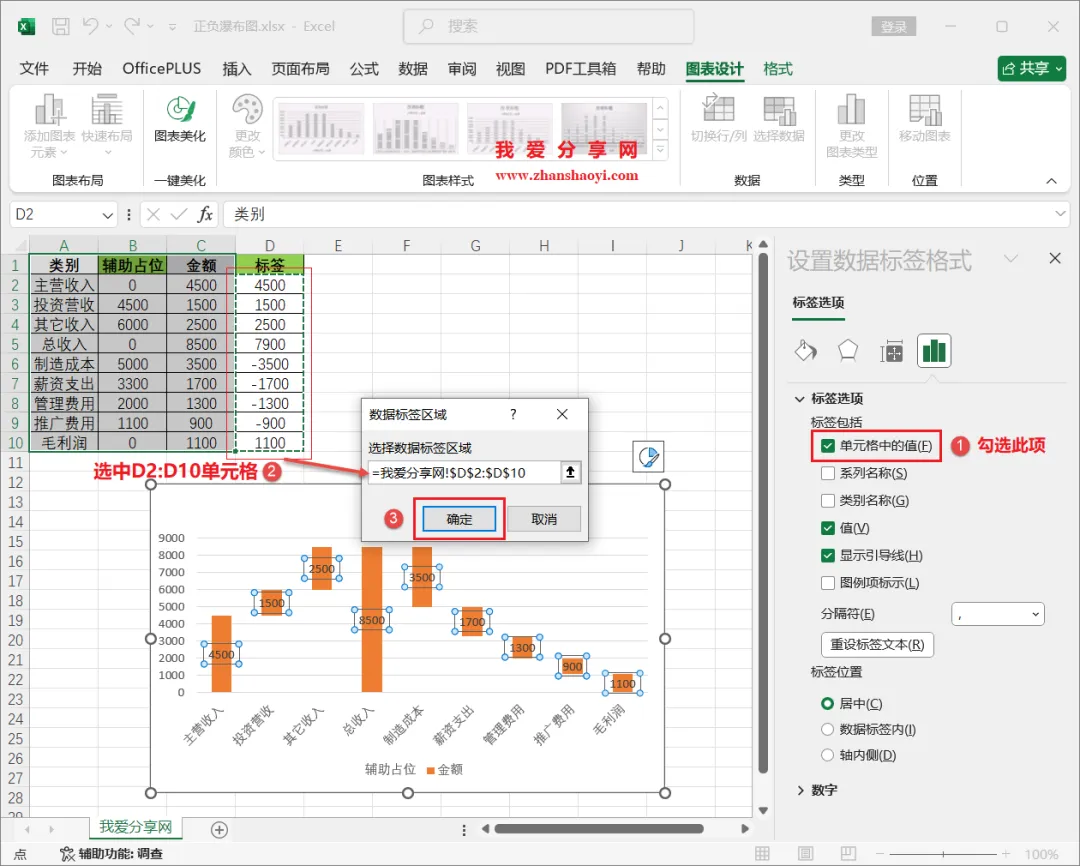

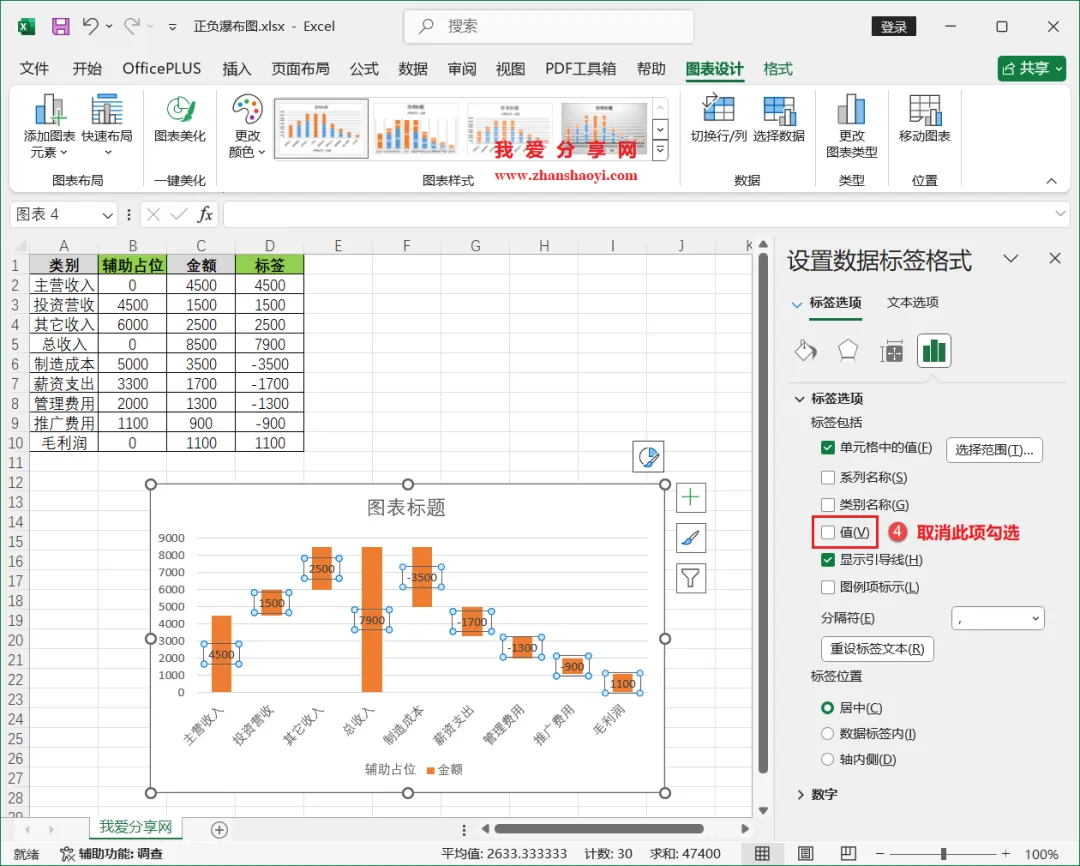

9、先勾选右侧【单元格中的值】，自动弹出「数据标签区域」窗口，再选中D2:D10单元格替换标签内容，点击【确定】，再取消【值】前面的勾选；

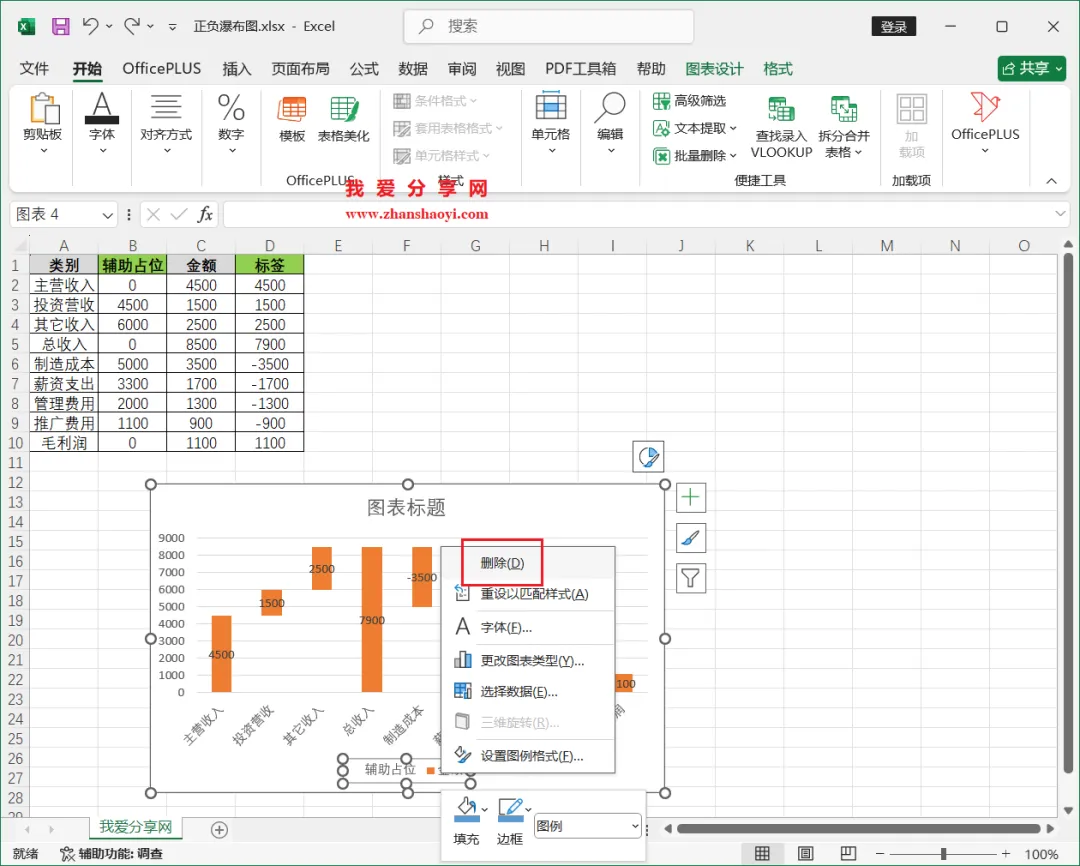

10、第五步，删除图例，鼠标右击图例选择【删除】，提前删除图例位置目的是避免在调整好数据标签位置后再删除图例，导致标签显示混乱；

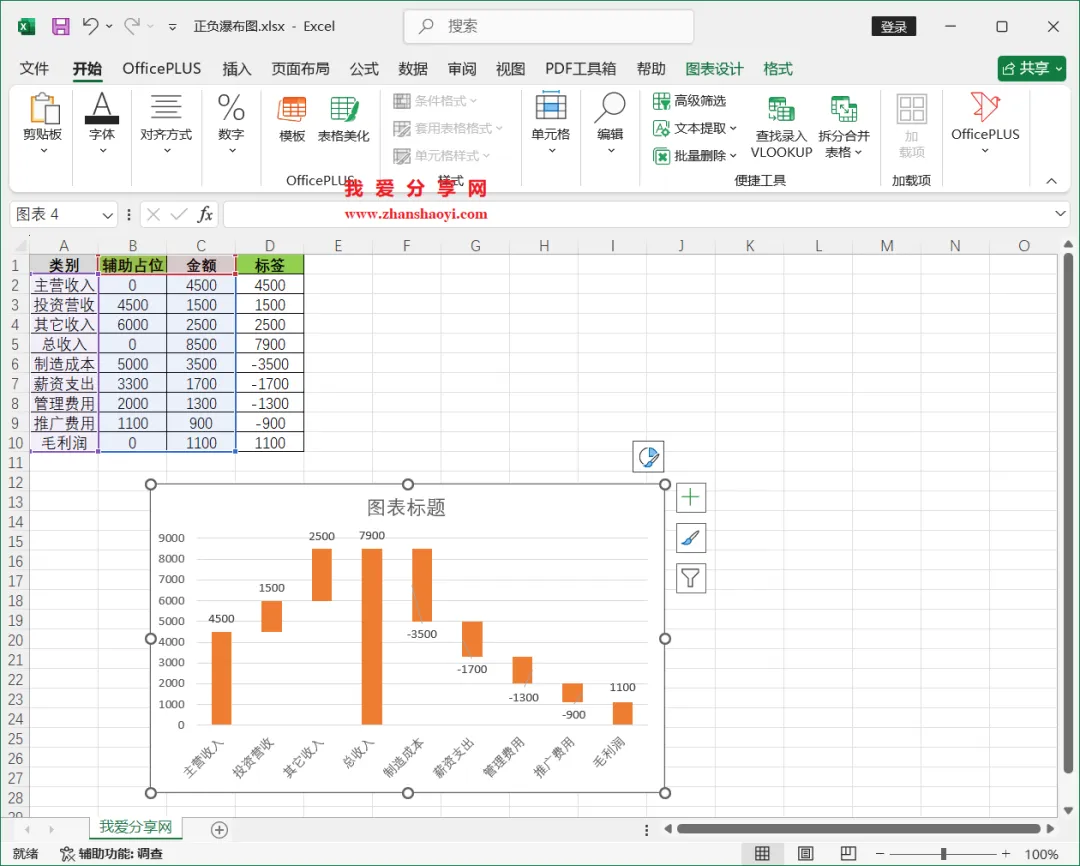

11、第六步，手动调整数据标签位置，将正值鼠标左键按住不放拖拽至柱形上方，负值拖拽至柱形下方，效果如下，调整图表中数据标签会多出引导线(绿色短线)；

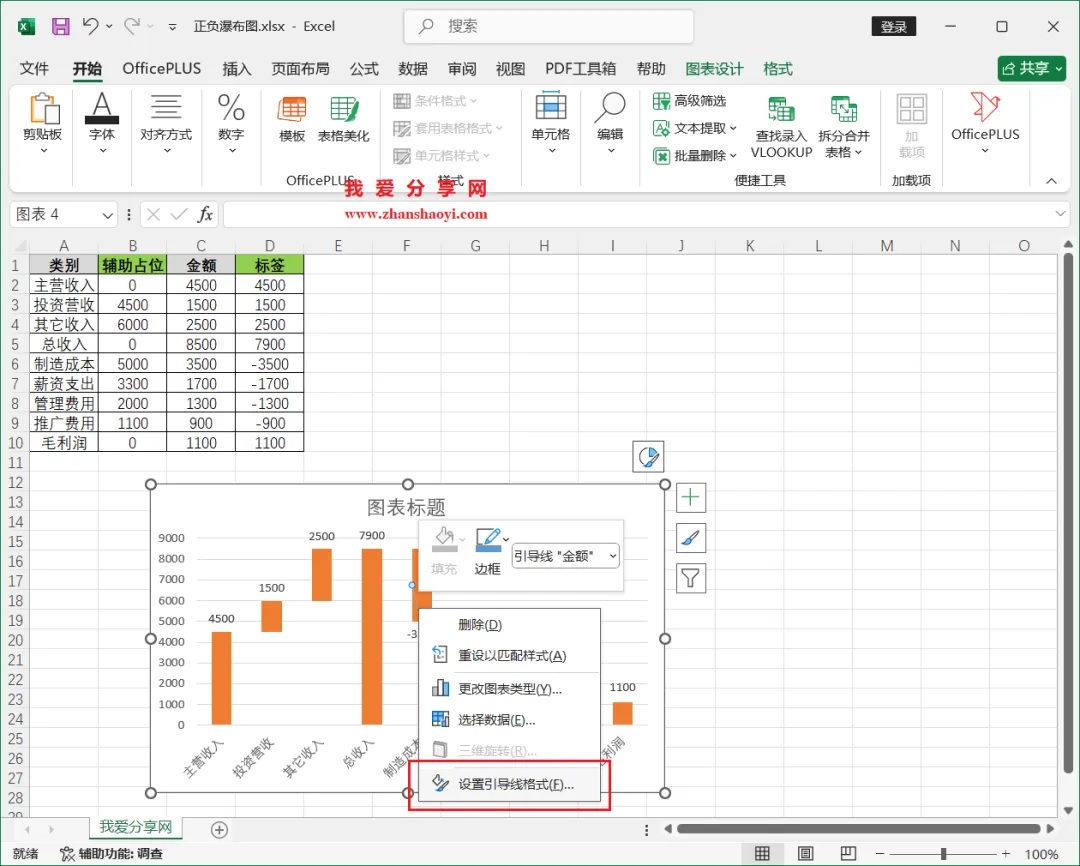

12、鼠标右击图表中绿色引导线选择【设置引导线格式】；

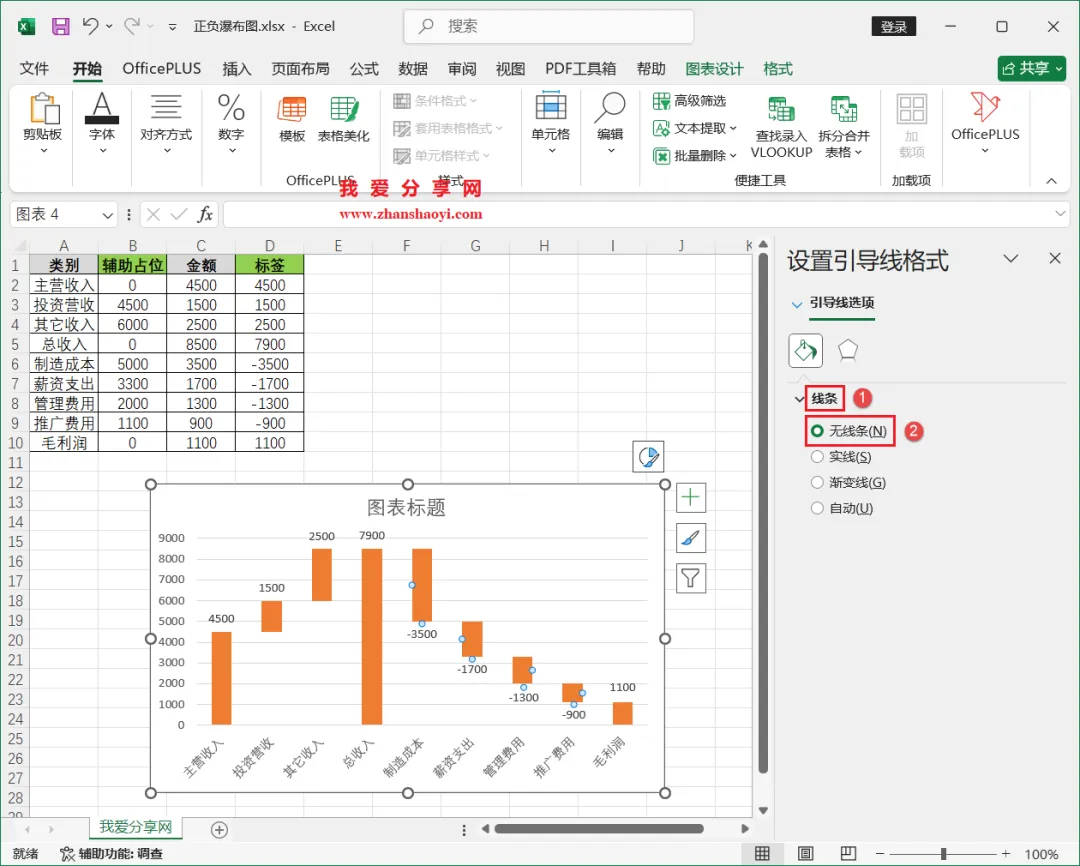

13、勾选【无线条】隐藏引导线；

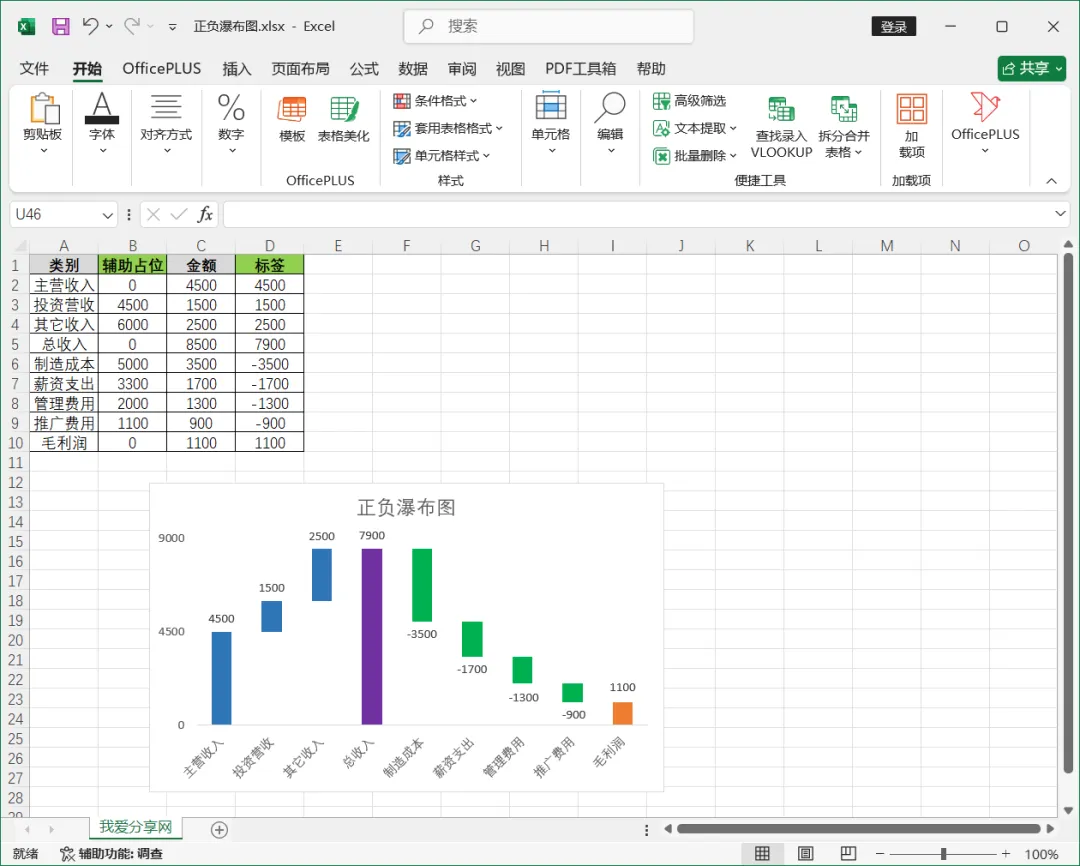

14、最后，修改标题、修改柱形填充色和隐藏网格线等，完成正负瀑布图图表效果如下，希望本文分享的内容对你有所帮助~~
