用Matlab App Designer设计的脉冲体制雷达系统

我们知道Matlab App Designer是一个交互式开发环境，可快速创建专业的图形用户界面(GUI)应用程序，它极大地降低了创建专业matlab应用程序的门槛，通过可视化的设计方式和结构化的编程模型，让算法原型到可交互应用的转化过程变得高效而直观。

经过几轮迭代，我们之前设计的脉冲体制雷达的Matlab App Designer已到了v05版本，现在给大家总结一下，让大家有一个总体了解。

该程序完成了从天线扫描->发射接收->匹配滤波->距多处理->CFAR检测->目标判别->数据显示的一系列操作。

在界面点击“连续运行”后，GUI读取当前雷达和仿真参数，根据扫描方向和步进更新扫描角，在±90°之间往复进行扫描，并且会根据目标速度更新目标的物理位置。然后进行下面几个经典的雷达处理环节：

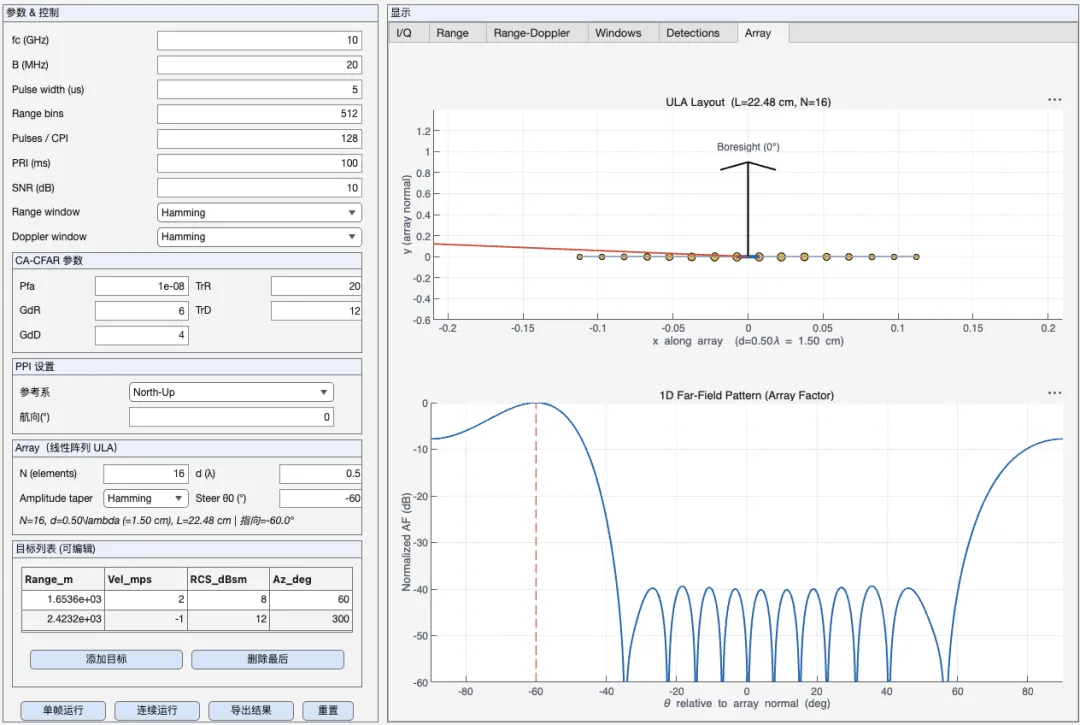

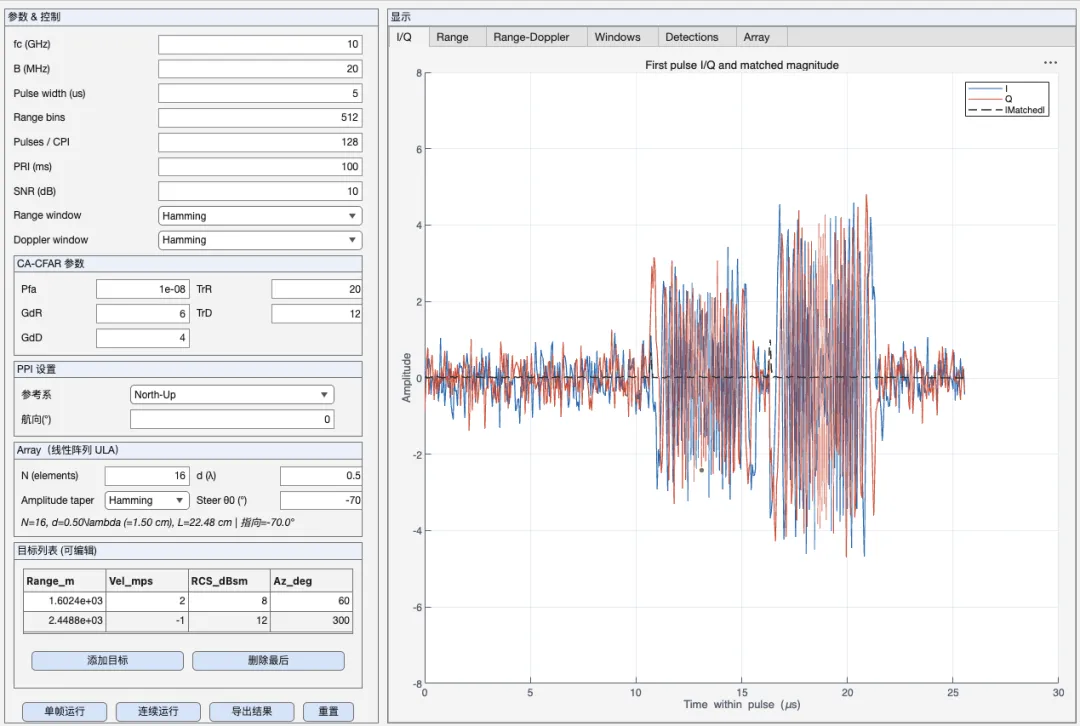

回波仿真

由于雷达脉冲压缩需要兼顾脉冲长度和最长延迟回波，程序动态调整实际采样数Ns。app.simulatePulseLFM(Rm, Vmps, RCSdB, BHz, Tp, Ns, Nd, PRI, SNRdB, λ, fs) 函数会为每个目标计算其延迟和多普勒，相应叠加到多脉冲回波矩阵上。并根据所需SNRdB反推噪声功率Pn，使平均信杂比达到设定值。

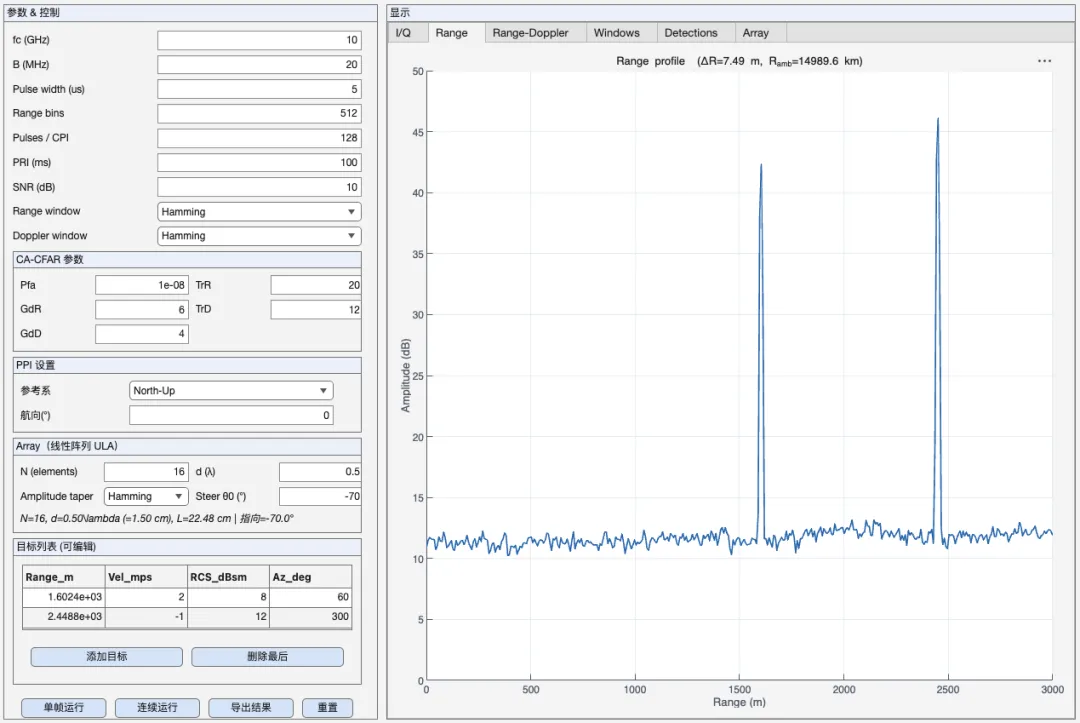

脉冲压缩

生成参考 LFM脉冲（同Tp和B）并应用选定的距离窗加权。通过频域相乘实现匹配滤波：FFT计算信号和参考chirp，参考信号共轭频谱点乘回波频谱再IFFT得到压缩结果。sig 即为 Nd×Ns 的匹配滤波输出，每行对应一个脉冲的距离压缩回波。这样，点目标理想情况下在对应延迟的距离单元出现尖峰。

多普勒处理

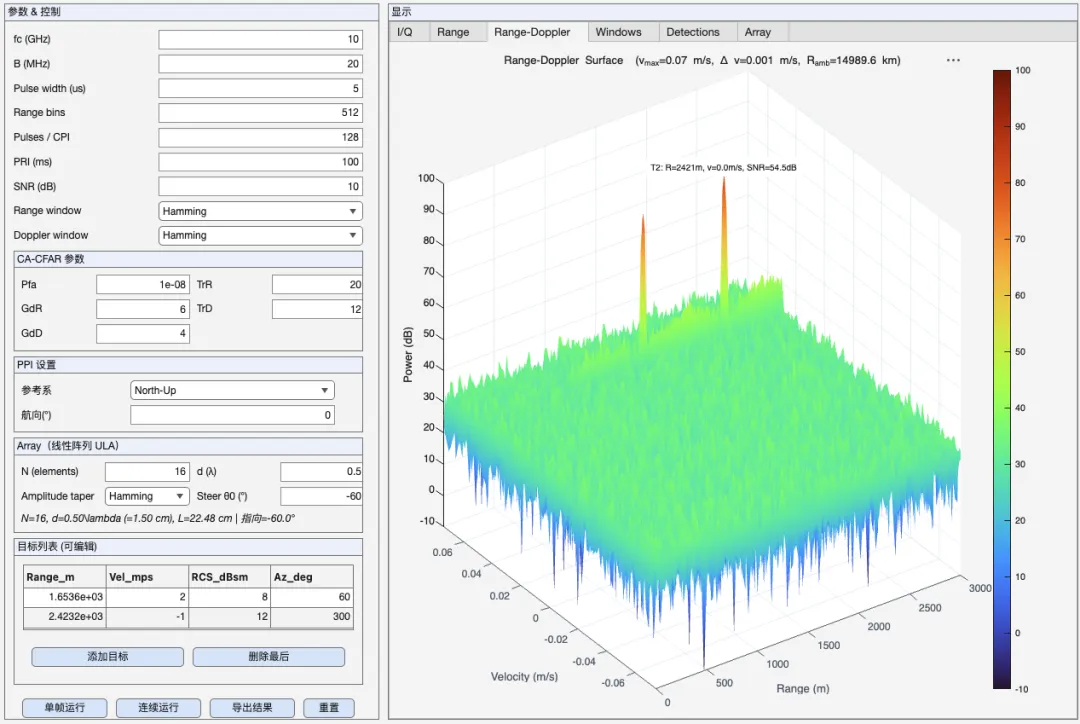

对二维信号做多普勒处理得到Range-Doppler图，对每个距离单元序列做 Nd 点FFT：RD = fftshift( fft(sigForRD, Nd, 1), 1)，取绝对值平方得到功率谱 RDpow，再转dB RDdB = 10*log10(RDpow + eps)。使用 fftshift 将零频移到中心，使速度轴对称分布。

目标检测(2D CA-CFAR)

对 Range-Doppler 平面进行恒虚警率检测，以自动挑出目标峰值：从UI读取 CFAR半径参数 TrR, GdR（距离向训练/保护单元数）和 TrD, GdD（速度向训练/保护单元数），以及目标虚警概率 Pfa。调用 app.cfar2d(RDpow, TrR, GdR, TrD, GdD, Pfa)：内部构造一个 (2TrD+2GdD+1) x (2TrR+2GdR+1) 的滑动窗口，在对应RDpow矩阵上做卷积求和得到每点周边窗口总能量，再减去保护单元内能量得到训练单元能量和。

目标关联与方位赋予

如果存在真实目标 (WorldTargets 非空) 且有检测点，则尝试将检测与实际目标匹配：调用 app.assignAzToDetections(dets, Rm, Vmps, AzDeg, rres, vres, vmax)：该函数对每个检测在当前目标列表中寻找“最近”的目标索引。

通过计算检测的距离和速度与各已知目标的差异（分别归一化到距离分辨单元和速度分辨单元尺度），使用加权距离 wRΔr^2 + wVΔv^2 （其中 wR=1.0，wV=0.25 权衡距离更重要）找到最小值对应的目标索引 idx。回每个检测赋予的方位角 az(k) = 对应目标的 Az_deg，以及匹配索引数组 matchIdx。

波束门控(模拟扫描)

指向当前波束覆盖范围内的目标才能被探测到。程序通过 app.applyScanGate(dets, matchIdx) 对检测结果应用波束限制。

计算波束中心与每个检测方位角之差 d = det.Az_deg – ScanAngleDeg，并正规化到 [-180°,180°] 范围。若 |d| > bwDeg/2，即目标在当前波束主瓣之外，则从检测列表剔除。这样保留下来的 detsOut 才是真正被当前波束扫到的目标回波。

航迹与余晖更新

调用 app.updateTracksStrict(dets, matchIdx) 更新目标轨迹：此函数对每个检测，若其 Tag 对应匹配到现有目标 (matchIdx给出有效索引)，则将该检测的世界坐标加入对应目标的轨迹点序列。

调用 app.updateAfterglow(dets) 维护余晖缓冲：先将已有的 GlowAge 全部加1，表示经过一帧。然后检查 GlowAge，若超过 GlowMaxFrames(18帧)的点标记为过期，予以删除（对应的 GlowXY 和 GlowAge 条目一起移除）。

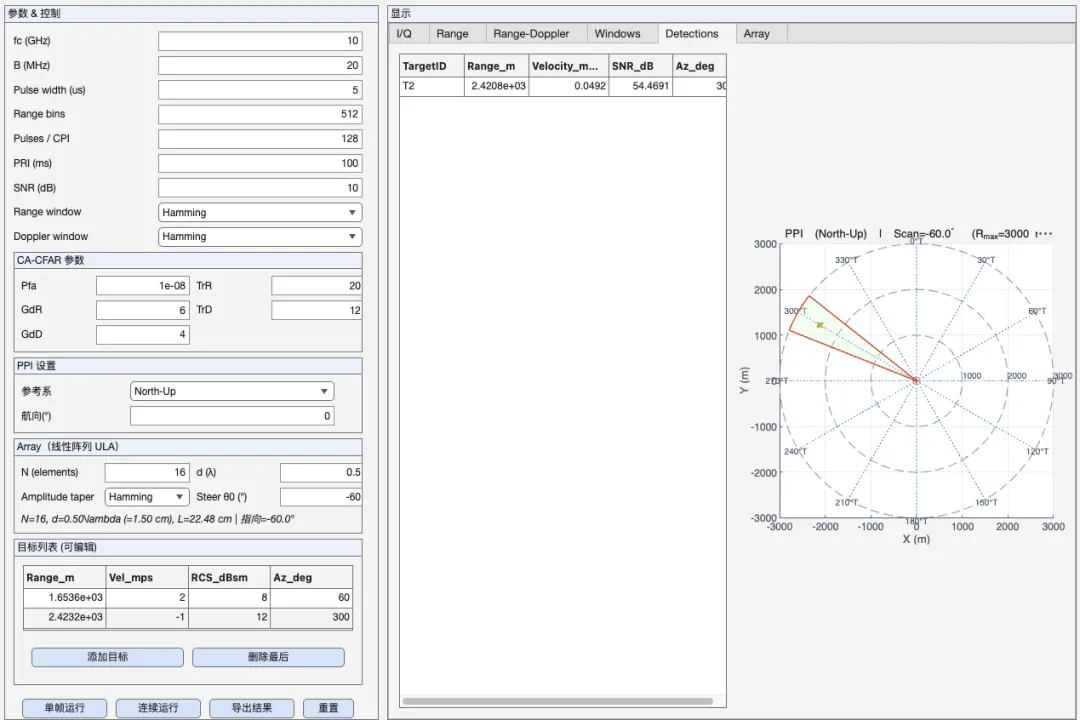

PPI显示和检测列表

调用 app.drawPPI(...) 绘制当前帧的PPI图：传入参数：当前检测点的距离列表 (使用前述 rangeWrapped，确保绘制在第一不模糊距离内)、对应真方位角列表 Az_deg，以及所选参考系模式 (North-Up或Heading-Up)、当前航向角 psi（HeadingEdit值）、当前扫描波束中心角 scanAngleDeg 和波束宽度 bwDeg。
