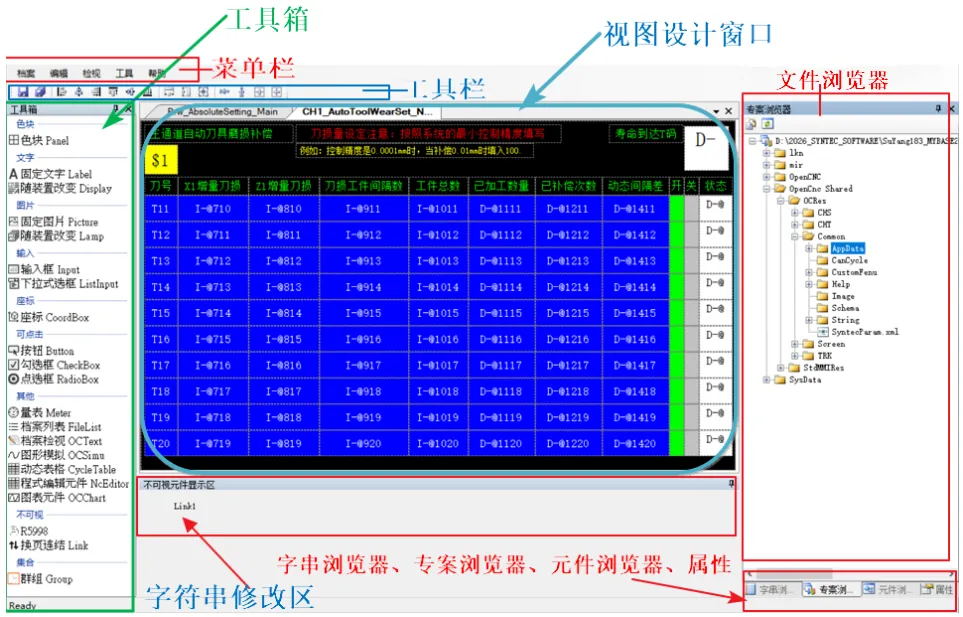

第37讲 | 新代数控系统eHMI人机界面软件

菜单	内容	备注
	新增	画面档、功能键的独立文件
开启	点击档案开启一个“DisckC”的文件夹
关闭档案	关闭当前编辑窗口
关闭专案	关闭“DisckC”关联文件
储存	保存当前窗口编辑内容
全部档案	保存所有窗口编辑内容
最近开启的专案	可以快速打开
最近开启的档案	打开单独的文件
离开	关闭软件
	复原	撤销上次的编辑操作
剪下	剪切当前的编辑元件或内容
复制	复制已选择的元件或内容
贴上	粘贴已经复制的元件或内容
删除	删除已选择的元件或内容
全选	选中当前编辑窗口中的所有元素
寻找文字	搜索编辑区的文字内容
寻找资源	在当前或所有窗口搜索目标地址
	专案浏览器	切换右侧为专案浏览器窗口
字符串浏览器	切换右侧为字符串浏览器窗口
元件浏览器	切换右侧为元件浏览器窗口
属性视窗	切换右侧为属性窗口
工具箱	显示或隐藏左侧工具箱窗口
编辑区语系	窗口文字显示语系指定
Interface language	切换软件显示语言: 简体/繁体/英文
隐藏色块元件	色块元件不显示
元件可视模拟
	打包安装档	生成安装软体文件
双语系对照	对比编辑窗口中文本的语系
连续指定记忆体位置	指定输入装置地址连续输入

名称	工具	备注
色块	色块Panel	矩形尺寸的背景色
文字	固定文字Label	A输入文字
	随装置改变Display	根据输入地址显示对应的文字
图片	固定图片	插入指定的图片
	随装置改变Lamp	由变量地址对应的图片
输入	输入框Input	可在框中输入数值
	下拉式选框	下拉菜单选择即可
座标	座标CoordBOX	显示座标系
可点击	按钮Button	点击按钮可执行按钮对应的动作
	勾选框CheckBox	可以多选
	点选框RadioBox	只能单选
其他	量表Meter
	档案列表FileList	显示指定目录下拥有的文件夹和文件
	档案检视OCText	显示/编辑文本文件
	图形模拟OCSimu	模拟曲线
	动态表格CycleTable	显示动态可编辑表格
	程式编辑元件NcEditor
	图表元件OCChart
不可视	R5998	目前仅在 Backgnd.xml 中有效
	换页连结Link
集合	群组Group	多个元件分组

有效版本：10.114.46(含)以后、10.116.0(含)以后

有效eHMI版本：2.2.13

资料夹类型

DiskC下提供3个人机相关资料夹：

标准资料夹StdMMIRes：新代标准人机，不建议修改

准系统资料夹PrdMMIRes：新代准系统，不建议修改

客制资料夹OCRes：机械厂客制专用

P.S. 优先权为 OCRes > PrdMMIRes > StdMMIRes

资料夹内部资料

上述三个资料夹底下皆有如下对应的各语系分类资料夹：

Common：英文，内含AppData, CanCycle, Help, Image, String等资料夹

CHT：繁体中文，内含Help, String等资料夹

CHS：简体中文，内含Help, String等资料夹

5.验证人机效果的方法
