高中物理静电场图像四大模型,高考必考,看懂斜率与面积
高中物理静电场图像四大模型,高考必考,看懂斜率与面积 昨天有同学说电场图像问题不会做题，看不懂图，不知道怎么记，其实并不难。

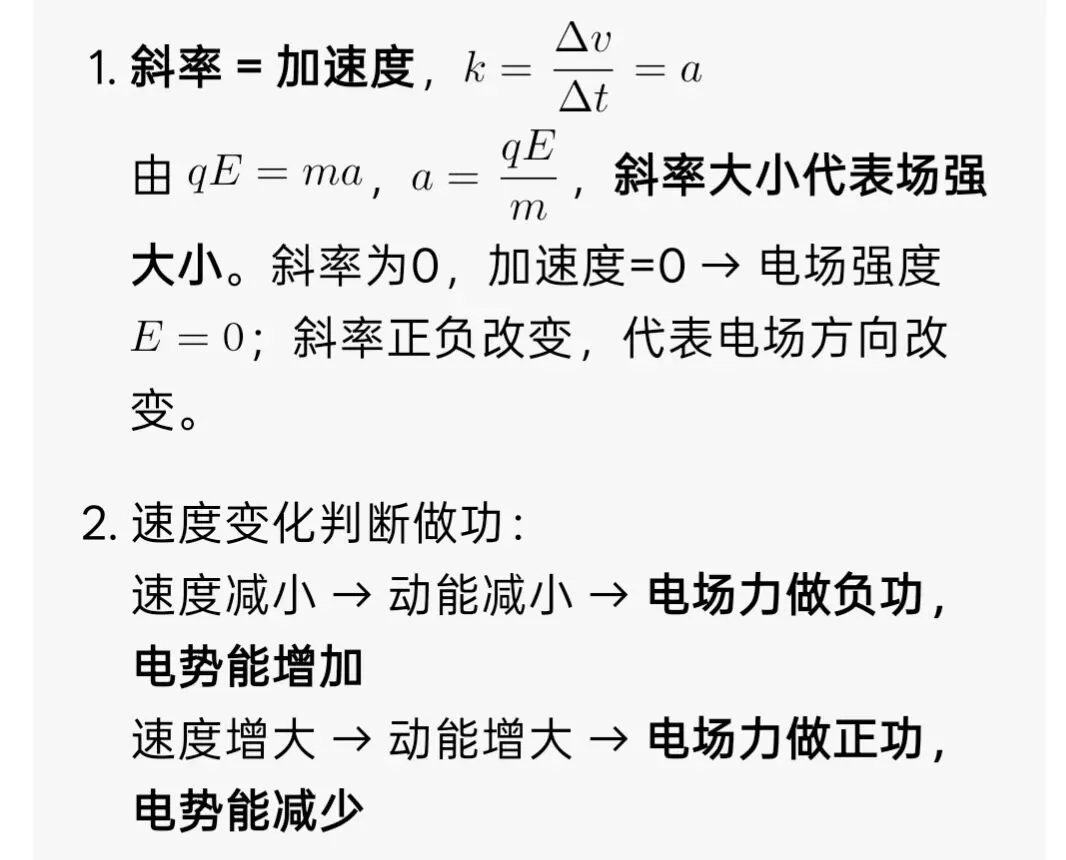

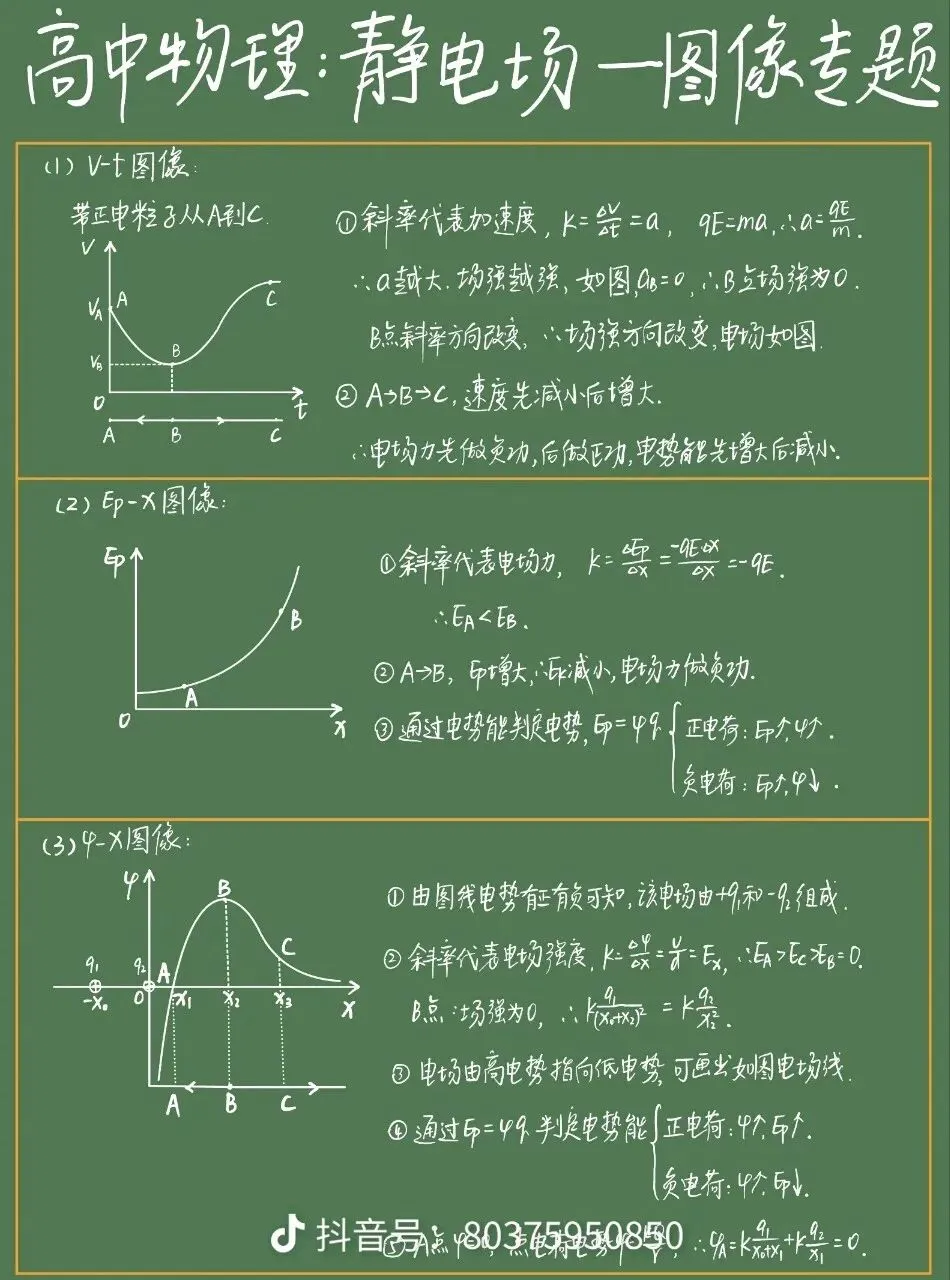

先看看两张总结图 看明白了吗 静电场图像是高二电场章节的难点，也是选择题高频考点。对于基础较差的孩子确实不太好解题。 核心口诀：看斜率、看面积、看正负，分清物理含义！ 给大家总结一下一共4类核心图像， 一、v-t图像（带电粒子在电场运动） 研究对象：带电粒子运动，反映加速度、电场力、电势能变化

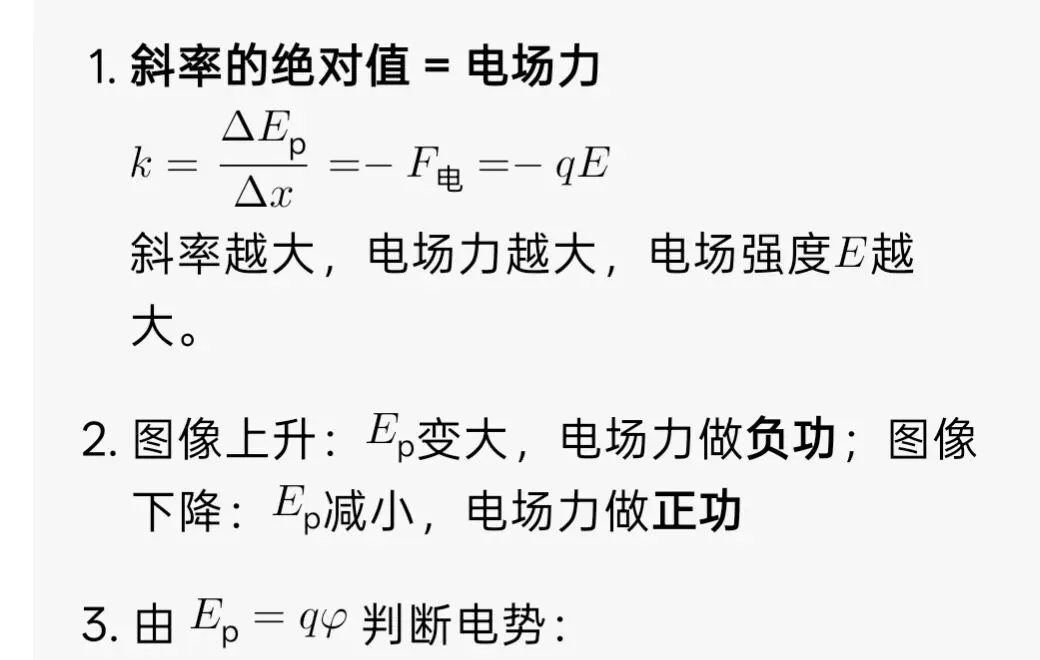

例：A→B→C，速度先减后增，电场力先负功、后正功，电势能先增后减。 二、Ep-x 电势能-位移图像
✅正电荷：Ep变大，电势变大 ✅负电荷：Ep变大，电势变小

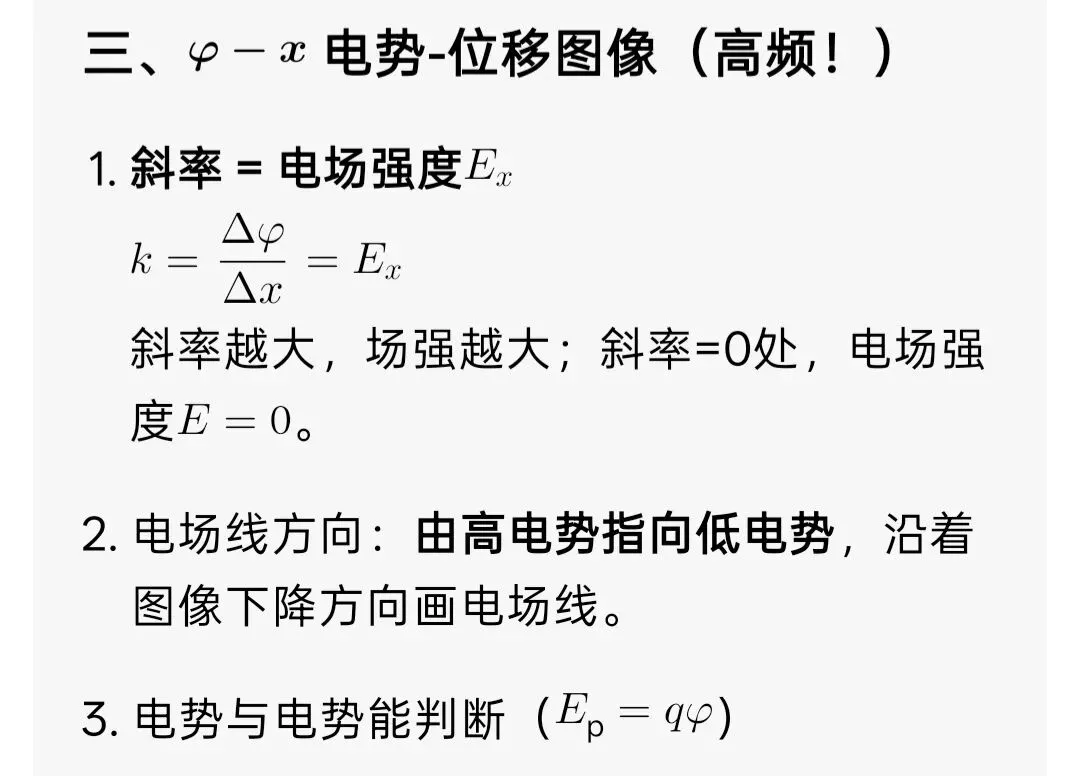

- 正电荷：电势越高，电势能越大 - 负电荷：电势越高，电势能越小 提示：φ-x图像可以快速判断场强为0的位置，经常考等量异种/同种电荷模型。

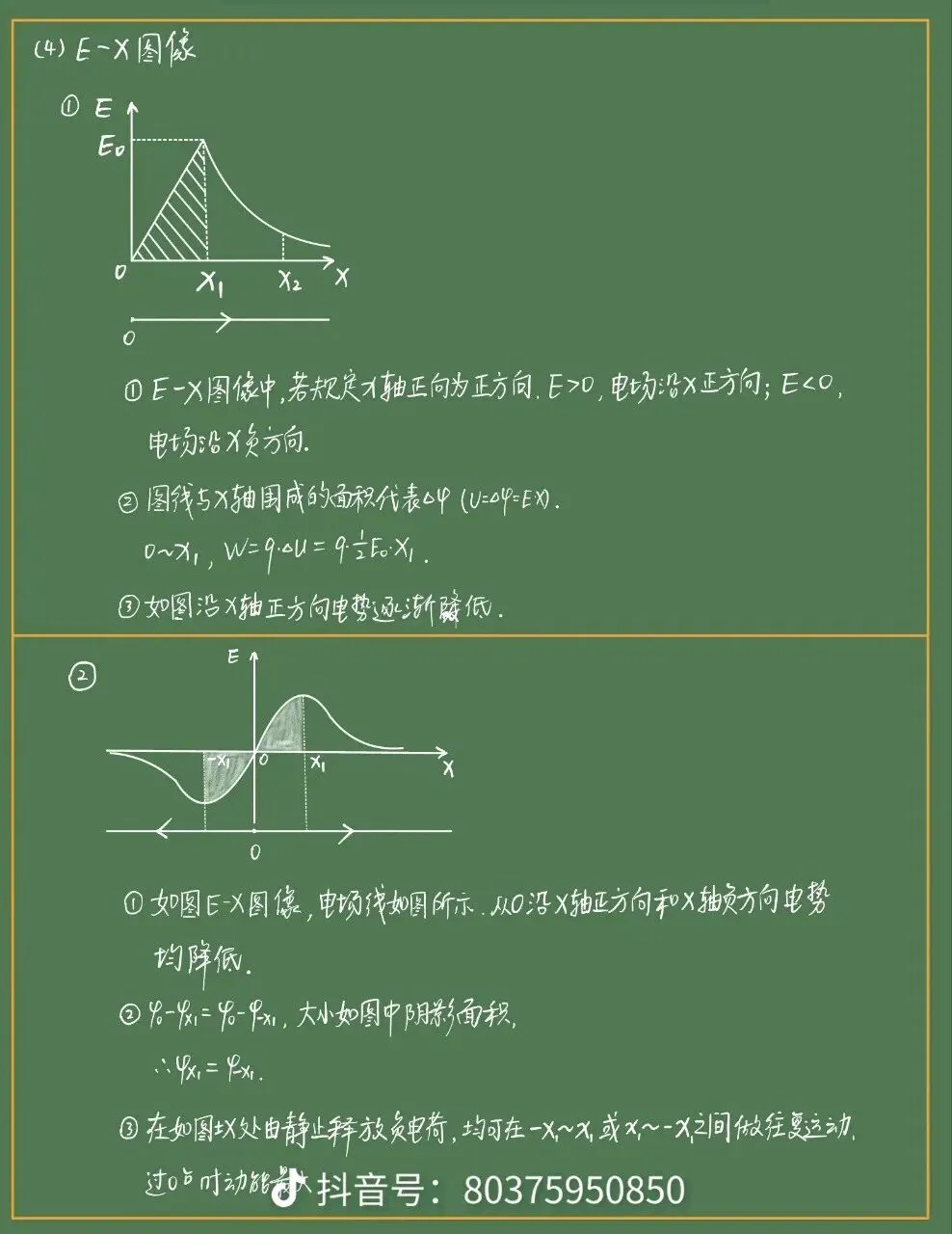

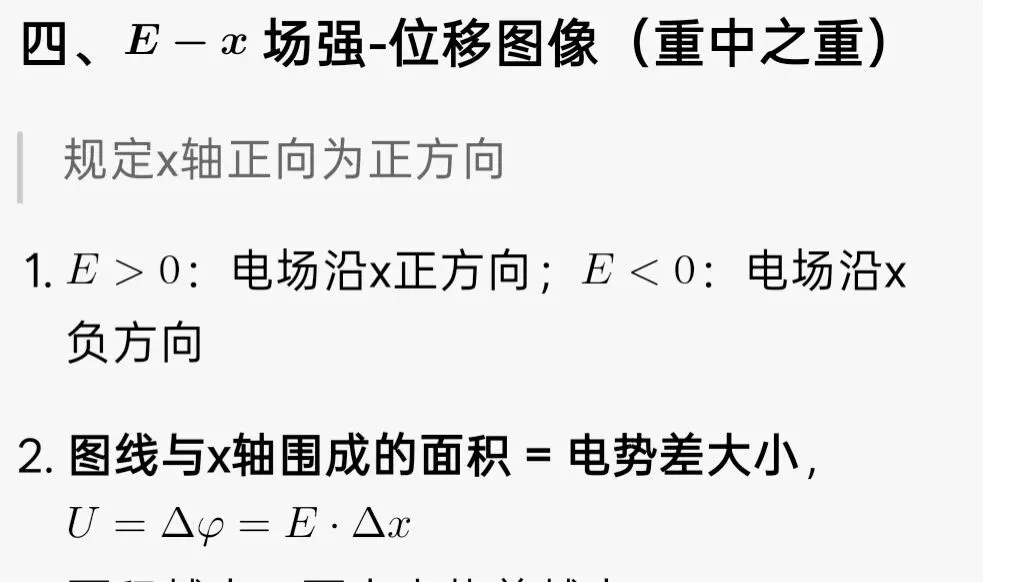

面积越大，两点电势差越大。 3. 沿电场线方向，电势一定降低。 - 图1：E始终为正，沿+x方向电势持续降低。 - 图2：x正方向E正向，x负方向E负向；原点向左右两侧，电势都降低。
⚠️考场易错提醒（千万不不要搞错哦🙄） 1. ∅–x看斜率，E-x看面积，千万不要记反！ 2. 电势高低只看电场方向，和场强大小无关！场强大，电势不一定高。 3. 判断电势能，一定要先看电荷正负，正、负电荷规律相反。 学会了吗？加油⛽吧
