a、脚手架工程施工方法
a.1、双排落地脚手架
a.1.1、脚手架施工流程

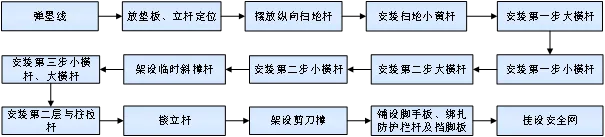

落地脚手架搭设施工工艺流程
a.1.2、脚手架施工
双排落地脚手架立杆纵向间距1500mm，横杆间距900mm，纵向水平杆步距1800mm，脚手架里立杆离墙面300mm，按照两步三跨设斜撑（或按照二步三跨小横杆与混凝土构件进行刚性连接），撑在土钉墙边坡上。在脚手架施工中，每个主节点必须设置小横杆；操作层搭设两道水平杆，间距为600mm；采用的钢管类型为Φ48×3.6.6；横杆与立杆连接方式为单扣件。脚手板必须满铺,并用14号铁丝绑扎牢固；四周设置连续剪刀撑。

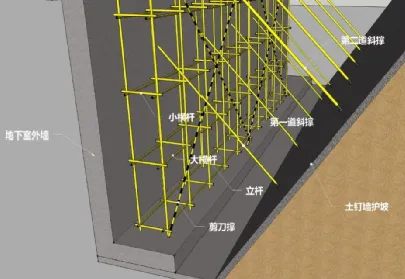

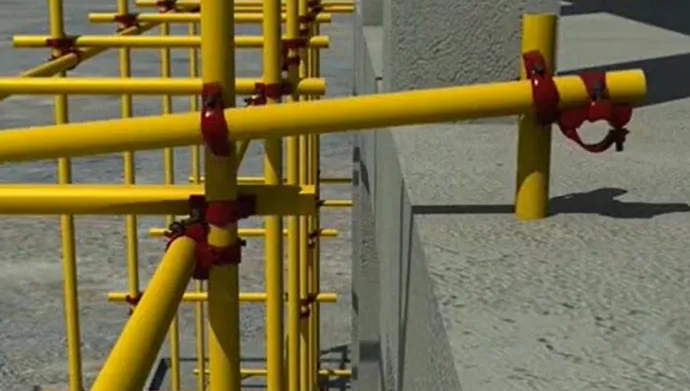

落地式外脚手架搭设示意图

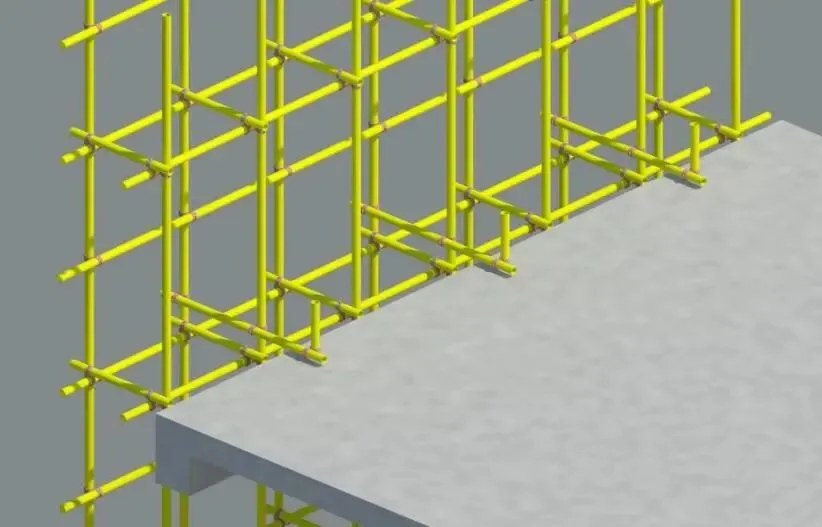

a.1.3、脚手架搭设方法及构造要求
脚手架搭设方法及构造要求
序号 | 脚手架搭设方法及构造要求 | 备注 | |
1 | 立杆构造要求 | 1）每根立杆下部应设置垫板，50mm×4000mm木脚手板。 2）脚手架必须设置纵、横向扫地杆，纵向扫地杆应用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦应用直角扣件固定在紧靠纵向扫地杆下方的立杆上。 3）立杆用刚性连墙杆与建筑物可靠连接，连墙杆布置间距采用三跨层层设置（或环抱结构柱）。 4）立杆接长除顶层顶步可采用搭接外，其余各步必须采用对接扣件，对接、搭接应符合下列规定： 5）立杆上的对接扣件应交错布置：两根相邻的立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头应在高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于步距的600mm。搭接长度不应小于1m，应采用3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。 | |
2 | 纵向水平杆构造要求 | 纵向水平杆宜设置在立杆的内侧，其长度不宜小于3跨。 纵向水平杆接长宜采用对接扣件，也可采用搭接。对接、搭接应符合下列要求： 1）纵向水平杆的对接扣件应交错布置，两相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的600mm。 2）搭接长度不应小于1m，应等间距设置3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm。 3）脚手架纵向水平杆作为横向水平杆的支座，用直角扣件固定在立杆上。 | |
3 | 横向水平杆构造要求 | 1）主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主接点处两个直角扣件的中心距不应大于150mm，靠墙一端的外伸长度不应大于200mm。
2）作业层上非主节点处的横向水平杆，可根据支承脚手板的需要等间距设置，但最大间距不应大于600mm。
| |
4 | 脚手板 | 按纵向垂直于大横杆方向铺设，且采用对接平铺，两端采用≦φ14钢筋连接，不小于1.2mm的镀锌钢丝固定在大横杆上。当脚手板长度小于2m时，可采用两根小横杆，各杆距接缝的距离均不大于150mm。靠墙一侧的脚手板离墙的距离不应大于300mm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空档现象。 | |
5 | 连墙件 | 连墙件采用刚性连接，垂直间距为3.6m，水平间距为4.5m。
|
b、脚手架工程施工技术措施
b.1、施工技术措施
1）底座、垫板均应准确地放在定位线上，垫板宜采用长度不小于2跨、厚度不小于20mm的木板。
2）相邻立杆的对接扣件不得在同一步内。同步内，隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500mm，各接头中心至主节点的距离不宜大于步距的1/3。当搭设至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。
3）脚手架必须设置扫地杆，扫地杆应采用扣件固定距底座上不大于20cm处的立杆上。

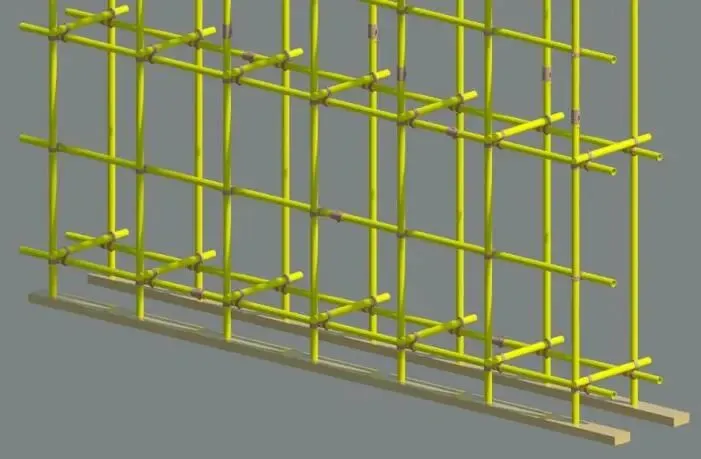

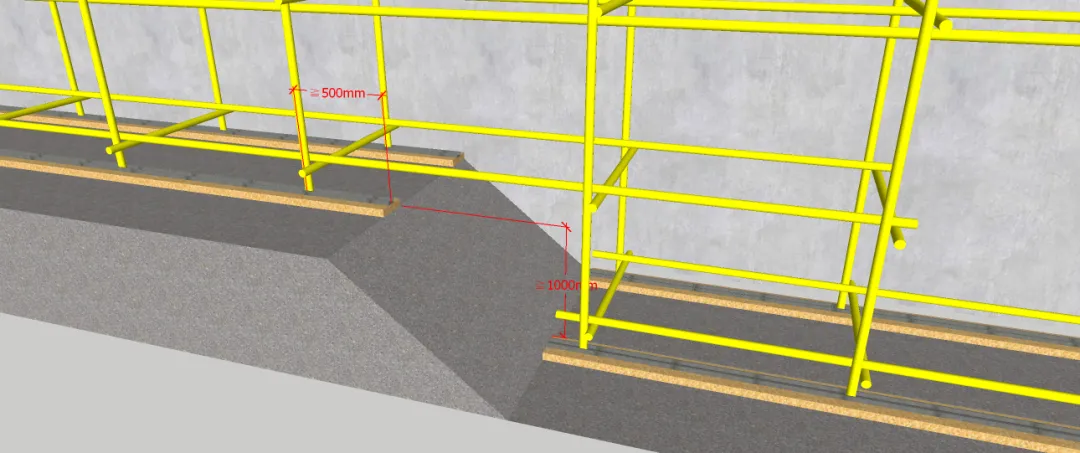

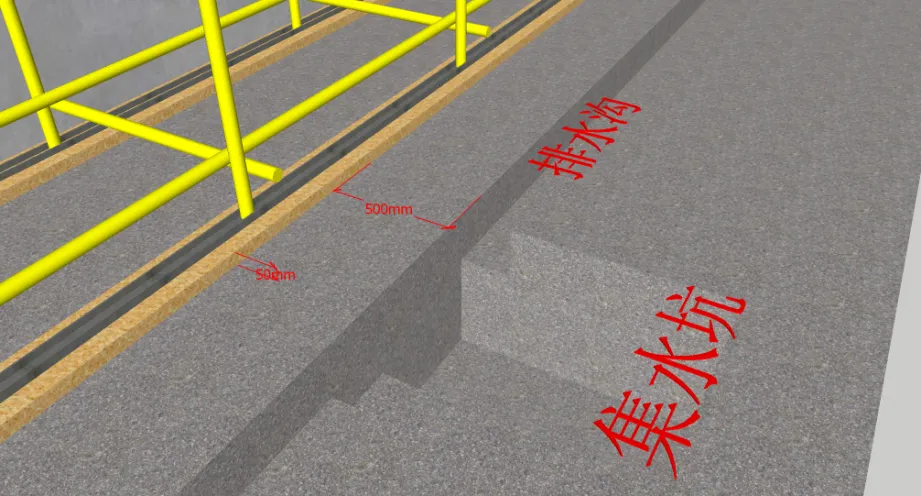

底座垫板

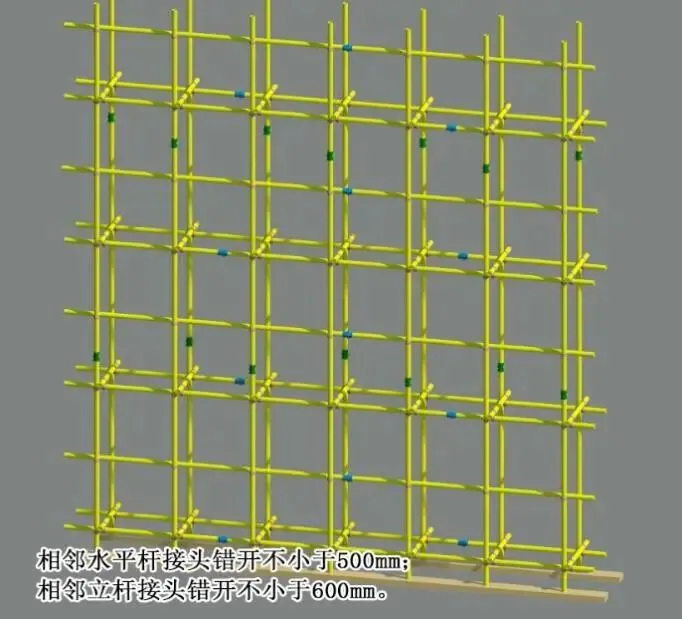

接头位置示意图

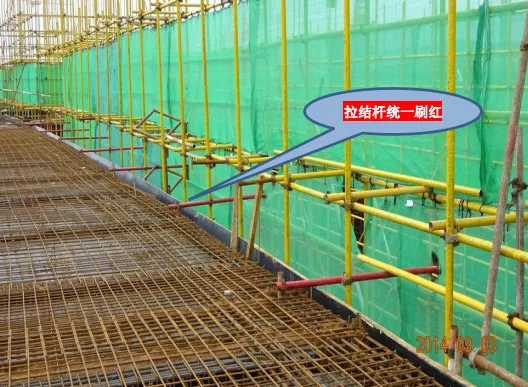

4）脚手架连墙件采用短钢管与建筑物刚性连接，从底层第一步纵向水平杆开始设置。

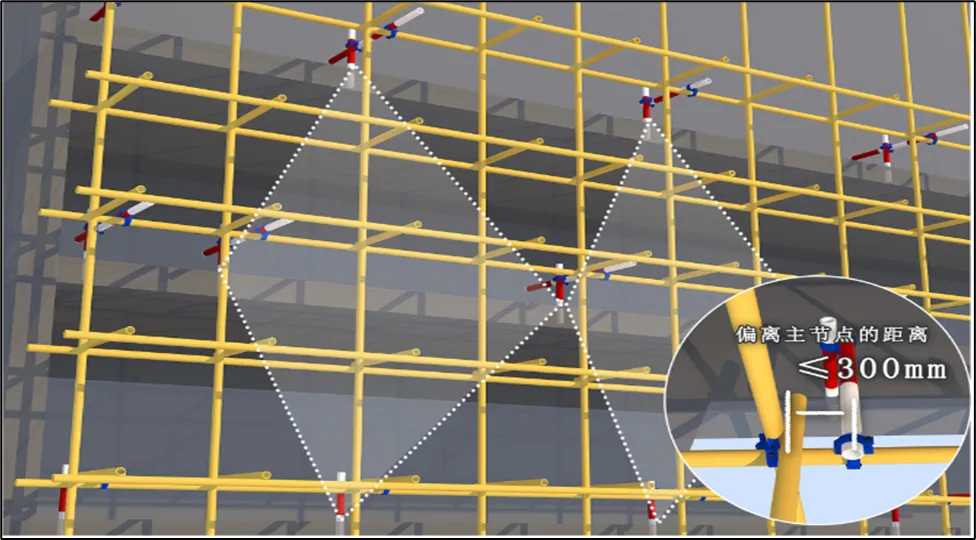

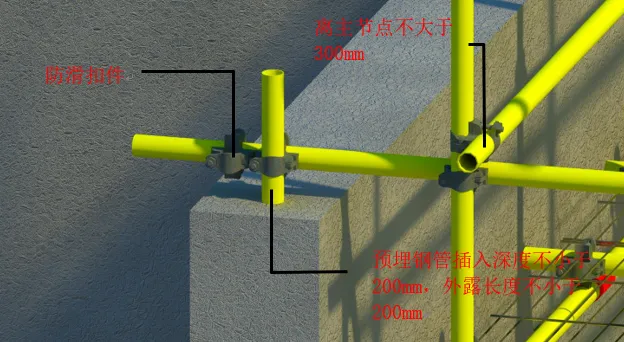

脚手架连墙件示意图

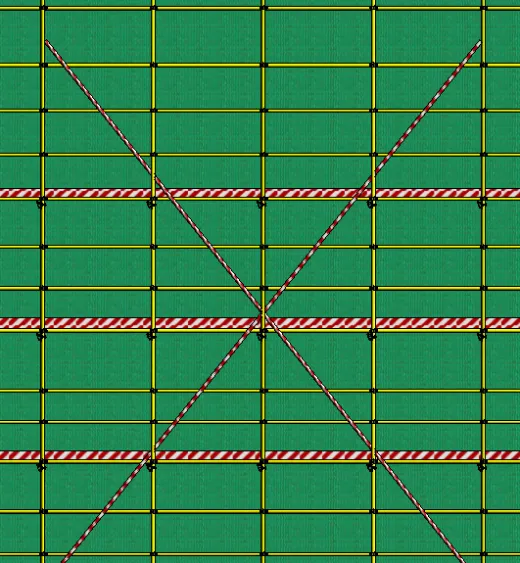

5）剪刀撑在脚手架外侧立面整个长度和高度上连续设置，每道剪刀撑宽度按跨越5根立杆施工，斜杆与地面的倾角按45~60°进行搭设。剪刀撑斜杆的接长应采用搭接，搭接长度不应小于1m，且应采用不少于3个扣件，见下图。

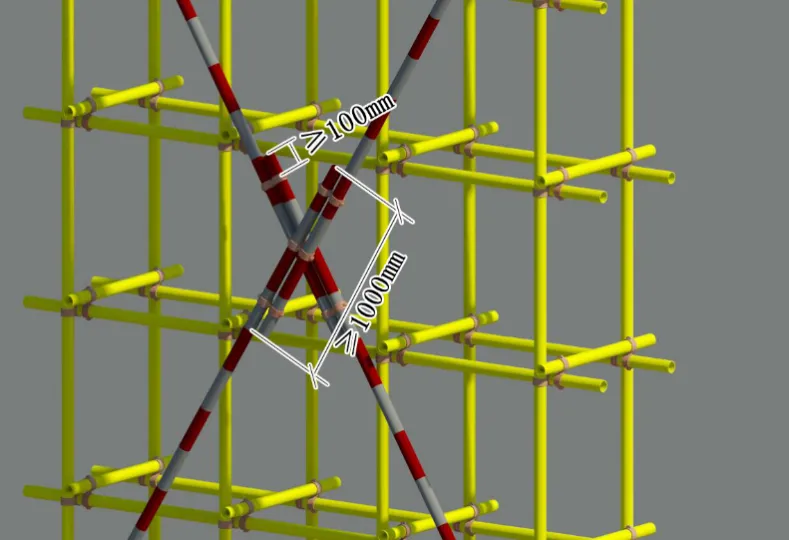

剪刀撑接长示意图
6）扣件规格应与钢管相对应，螺栓拧紧扭力矩应不小于40Nm，且不大于65Nm。
b.2、安全施工技术措施
1）材质及其使用的安全技术措施
（1）扣件的紧固程度应在40－50Nm，并不大于65Nm，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。
（2）各杆件端头伸出扣件盖板边缘的长度不应小于100mm。
（3）钢管严重锈蚀、压扁或裂纹不得使用。禁止使用有脆裂、变形、滑丝现象的扣件。
（4）外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。
（5）严禁将外径48mm与51mm的钢管混合使用。
2）脚手架搭设的安全技术措施
（1）脚手架的基础必须经过硬化处理满足承载力要求，做到不积水、不沉陷，顶板基础的混凝土必须达到设计强度的75%以上才能施工。
（2）搭设过程中划出工作标志区，禁止行人、统一指挥、上下呼应、动作协调，严禁无人指挥作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。
（3）搭设立杆时，每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。
（4）脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成脚手架在每日收工前，一定要确保架子稳定。
（5）脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。
（6）在搭设过程中应由安全员、架子班长等进行检查、验收和签证。每两步验收一次，达到设计施工要求后挂合格牌一块。
3）脚手架上施工作业的安全技术措施
（1）结构外脚手架每支搭一层，支搭完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。
（2）严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于3kN/㎡。
（3）结构施工时不允许多层同时作业，装修施工时同时作业层数不超过两层。
（4）当作业层高出其下连墙杆3.6m以上无连墙杆时，应采取适当的撑拉措施。
（5）各作业层之间设置可靠的防护栅栏，防止附落物体伤人。
（6）定期检查发现问题和隐患时，在作业前及时维修加固，确保施工安全。
