高中物理静电场全套物理关系火箭图
高中物理静电场全套物理关系火箭图

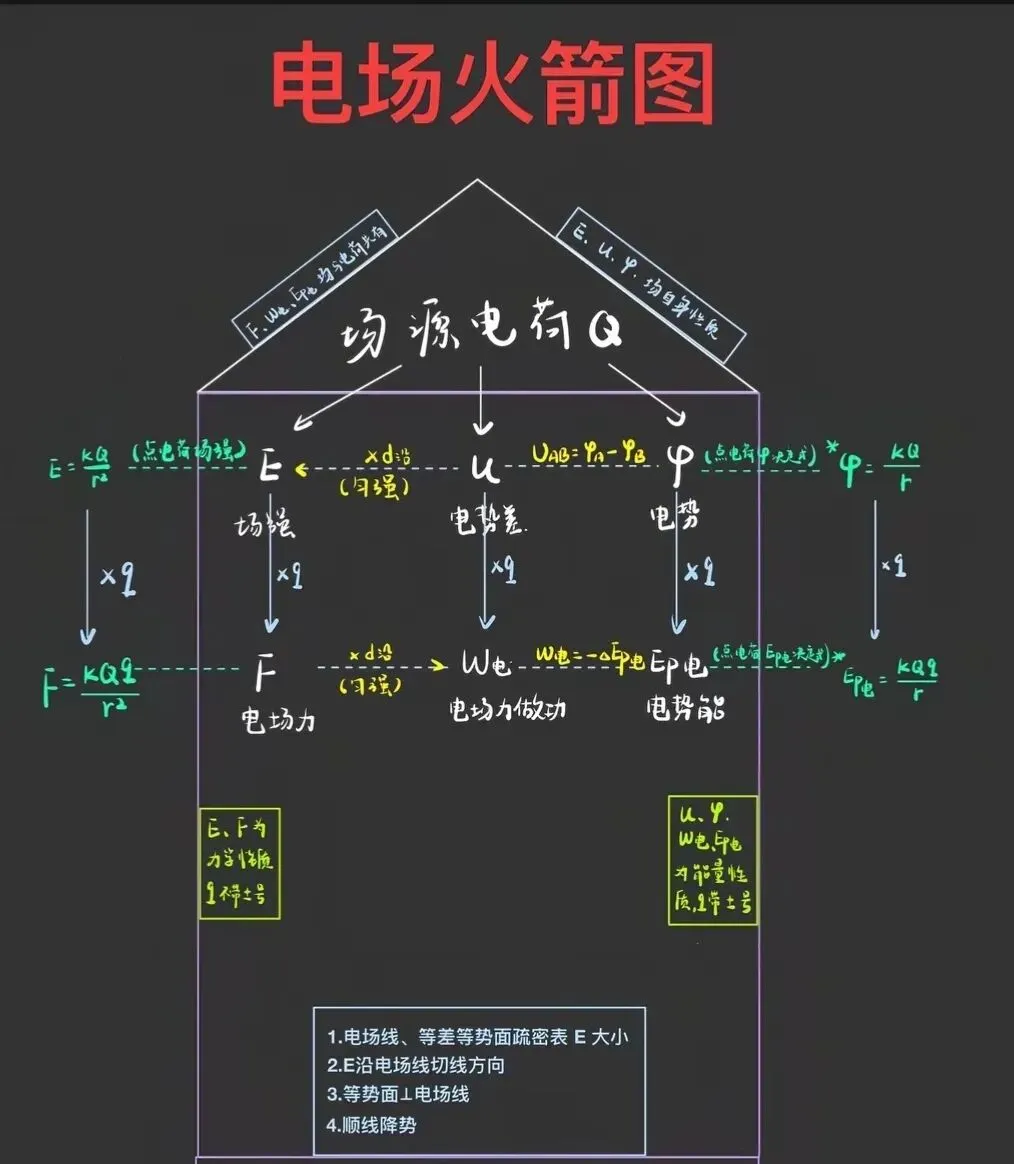

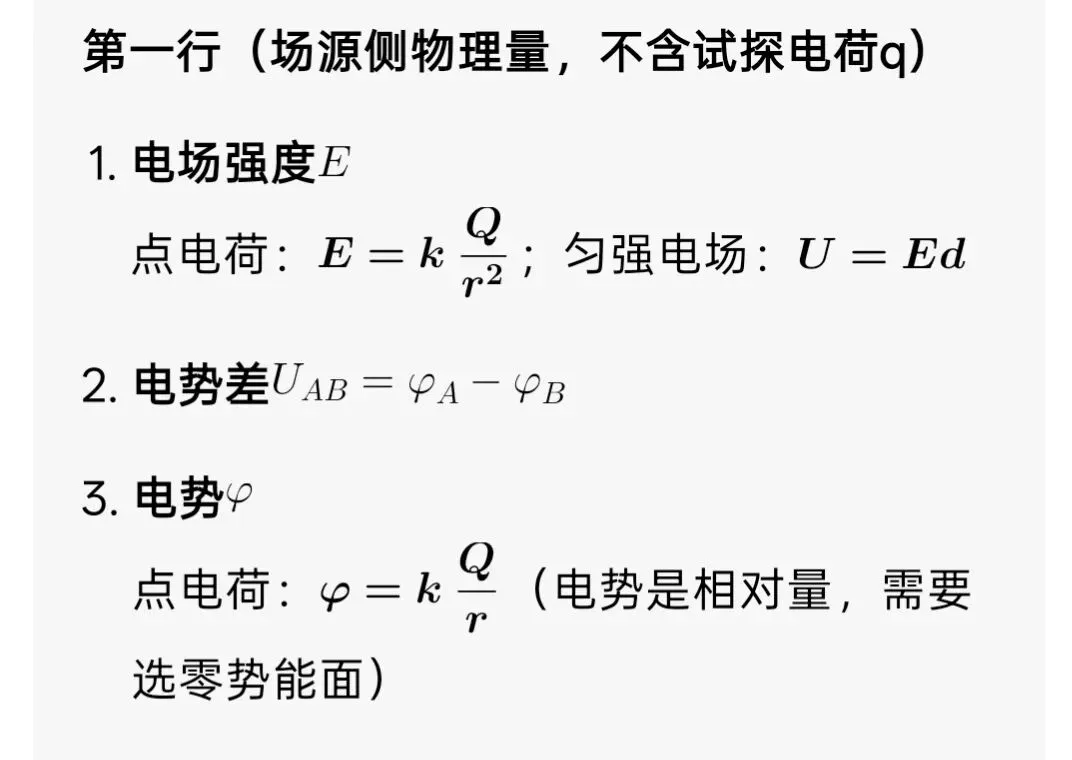

抖音上刷到这张最近很火的电场火箭图，觉得非常实用，和大家分享一下。因为很多同学学电场时，E、φ、U、Ep、F一堆概念混在一起，做题经常用错公式。 这张电场火箭图把电场全部物理量串联，理清谁由场源决定、谁和试探电荷有关。 先拆解一下这个火箭的结构 顶部：场源电荷Q 电场强度E、电势φ、电势差U，由场源电荷Q和位置决定，和试探电荷q无关。 第一行（场源侧物理量，不含试探电荷q）

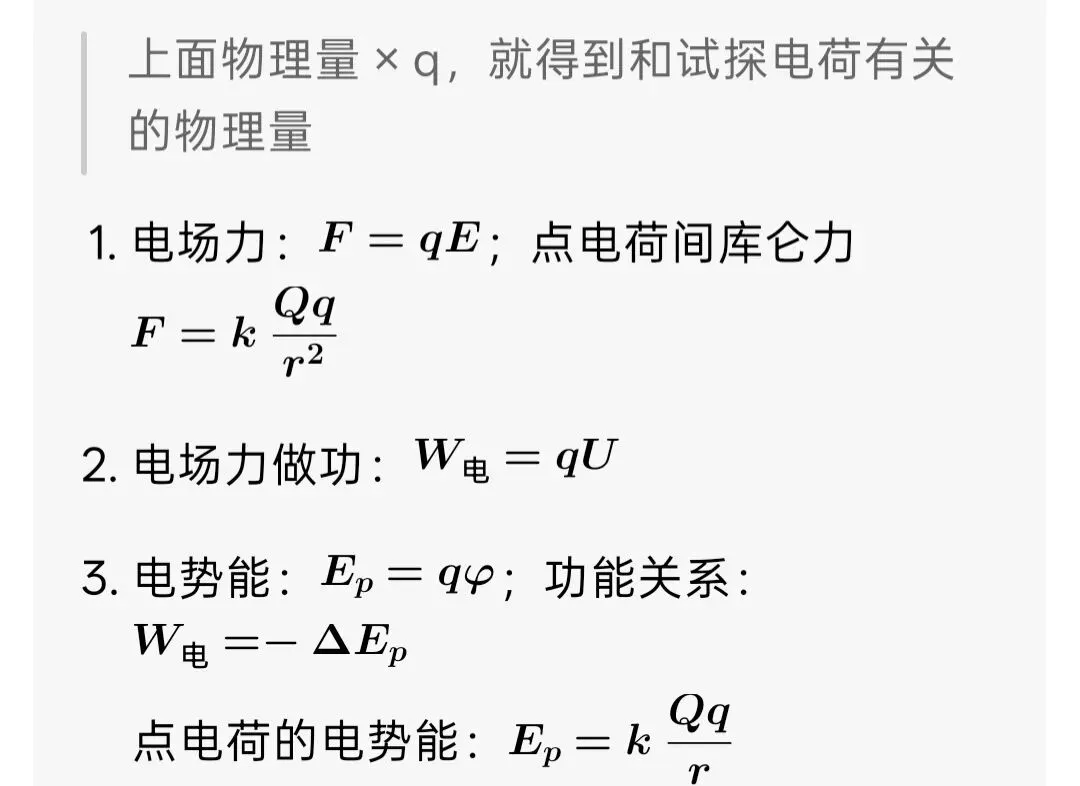

第二行（乘上试探电荷q，得到受力、能量）
📌两大关键区分（图中黄色方框）矢量和标量 ✅ E、F：力学性质，矢量，带正负号只代表方向 1. 电场线、等差等势面疏密，表示电场强度E大小 2. 电场强度E方向沿电场线切线方向 3. 等势面⊥电场线 4. 沿电场线方向，电势降低（顺线降势） 附上电场线的三维图方便理解 💡做题核心口诀 场源定EφU，乘q得力与势能； 矢量看方向，标量看正负； 电场力做功，电势能反向变。
