GNSS 基础篇3: 接收机软件基础
如果说硬件是接收机的"躯体"，那软件就是它的"灵魂"——硬件决定了"能不能做"，软件决定了"做得好不好"。
在正式开始前，请大家思考几个问题：
接收机里的软件，到底在干什么？是像手机 App 那样跑操作系统，还是像单片机那样跑裸机？为什么不能统一一种模式？ 为什么有的接收机用 C 语言写，有的用 C++，还有的用 Python？编程语言对定位性能影响大吗？ 接收机软件动辄几万行甚至几十万行代码，是怎么组织起来的？为什么不能一个 main 函数写到底？ 都说"软件定义一切"，那 GNSS 接收机能不能纯靠软件实现？硬件是不是越来越不重要了？
接下来我们一层层剥开接收机软件的"洋葱"，看看里面的世界。

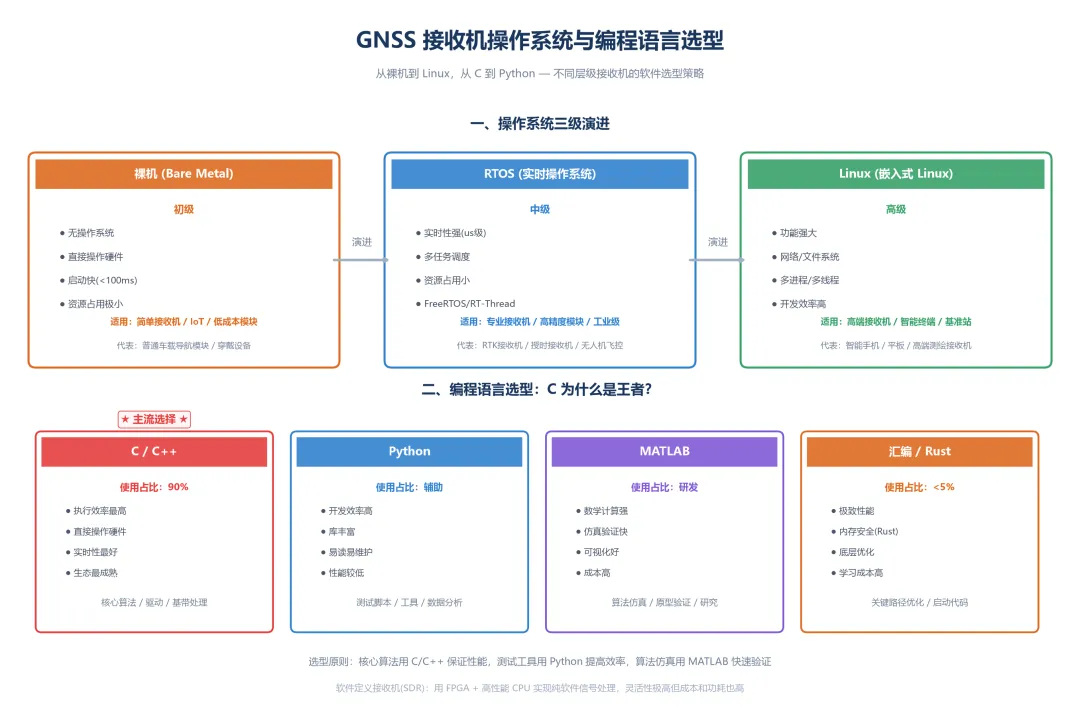

GNSS接收机的软件运行在什么操作系统上、用什么语言开发，直接决定了开发效率、运行性能和维护成本。下图对比了三种操作系统和四种编程语言的选型策略：
GNSS 接收机的软件运行环境，大致经历了三个阶段，对应三种不同的操作系统选型：
第一阶段：裸机（Bare Metal）—— 没有操作系统
程序直接跑在处理器上，没有操作系统，没有任务调度，没有内存管理。一个 main 函数 + 几个中断，就是全部。
第二阶段：RTOS（实时操作系统）—— 轻量级多任务
跑一个小型实时操作系统，比如 FreeRTOS、uC/OS、VxWorks 等。有任务调度、信号量、消息队列，但内核很小，通常只有几十 KB。
第三阶段：嵌入式 Linux —— 全功能操作系统
跑完整的 Linux 系统（通常是裁剪过的嵌入式 Linux）。有完整的进程管理、文件系统、网络协议栈、驱动框架。
为什么会有这样的演进？因为接收机的功能越来越复杂——从单纯的定位，到 RTK、INS 融合、多传感器融合、网络通信、图形界面……功能简单的时候，裸机够用；功能复杂了，就需要 RTOS 来管理多任务；功能再复杂，RTOS 也扛不住了，就得上 Linux。
三种方案的对比：
这里有个反直觉的点：不是越高级的系统就越好。对于一个只需要输出 NMEA 语句的简单接收机，跑 Linux 是杀鸡用牛刀——增加了成本、功耗、复杂度，却没有带来任何好处。而对于一个要跑 RTK、要接网络、要跑 Python 脚本的智能接收机，裸机根本做不了。选型的核心原则是：够用就好，按需选择。
消费级模块（手机/穿戴/IoT）：
通常是裸机或轻量 RTOS 处理器是集成在 SoC 里的小核 MCU 资源极其有限（Flash 几百 KB，RAM 几十 KB） 追求极致的低功耗和低成本
专业级板卡（车载/测绘/无人机）：
通常是 RTOS（FreeRTOS 居多） 处理器是独立的 MCU 或 ARM Cortex-M/R 系列 资源中等（Flash 几 MB，RAM 几百 KB~几 MB） 追求实时性和可靠性
高端接收机整机（基准站/高精度）：
通常是嵌入式 Linux 处理器是 ARM Cortex-A 系列（类似手机处理器，但性能低一些） 资源充裕（Flash MB~GB） 追求功能丰富和可扩展性
这跟硬件的分层是对应的——越高端的硬件，配越复杂的软件。就像汽车：代步小车配手动挡就够了，跑车要配双离合，重型卡车要配 AMT。
GNSS 接收机的软件，用什么语言写？答案是：核心算法几乎全是 C，外围工具什么都有。
为什么 C 语言在 GNSS 领域是绝对王者？
原因一：性能可控
GNSS 信号处理是计算密集型任务——捕获、跟踪、相关运算，每一个都要消耗大量 CPU 周期。C 语言可以精确控制每一条指令的执行时间，可以精确控制内存布局，可以手动优化热点代码。在资源有限的嵌入式平台上，每一毫秒、每一字节都要精打细算——这是 Python、Java 这类语言做不到的。
原因二：确定性
GNSS信号的捕获、跟踪、PVT解算甚至RTK，实时性要求非常高，实时系统要求"必须在规定时间内完成"。C 语言没有垃圾回收，没有 JIT 编译，没有隐藏的运行时开销——执行时间是确定的。你可以精确地算出一段代码要跑多少个时钟周期，这对于实时系统至关重要。
原因三：生态成熟
嵌入式领域的 C 语言生态是最成熟的——所有 MCU 都有 C 的编译器和库，所有芯片厂商都提供 C 的 SDK。从 8 位 51 单片机到 64 位 ARM，C 语言通吃。
原因四：历史惯性
GNSS 接收机的代码库，很多都是从几十年前传下来的。老代码是 C 写的，新代码继续用 C 写——重写的成本太高，而且没必要。
那 C++ 呢？C++ 在部分高端接收机里也有使用，主要是 RTK 算法、多传感器融合这些比较复杂的模块——因为这些模块逻辑复杂，用面向对象的方式组织代码更清晰。但 C++ 在嵌入式领域有个问题：它的"特性"太多了，一不小心就会引入额外开销（虚函数、异常、RTTI 等）。所以通常是"C with classes"——只用 C++ 的一小部分特性，把它当"更好的 C"来用。
Python 和 MATLAB 呢？它们几乎不会跑在接收机本体上，而是用在 PC 端的测试、验证、分析工具上。Python 写脚本快，MATLAB 做仿真方便——但它们跑在接收机上，性能不够。
说到软件，不得不提一个概念：软件定义接收机（Software Defined Radio，SDR）。传统接收机是"射频 + 基带硬件 + 软件"，很多信号处理工作由硬件完成；SDR 的思路是：ADC 尽量靠近天线，把信号尽早数字化，然后所有的处理（下变频、滤波、解调、相关运算）都用软件来做。
SDR 的好处：
极度灵活：支持什么频段、什么信号，全靠软件改 升级方便：新的信号体制，不用换硬件，升个级就行 研发快：算法迭代速度快，不用等芯片流片
SDR 的问题：
功耗大：通用 CPU 做信号处理，功耗是专用硬件的几十上百倍 成本高：高性能 ADC + 高性能处理器，价格不菲 体积大：没法做到消费级那么小
所以目前 SDR 主要用在：
科研院所、或者企业内研发和验证阶段 军用、航天等不计较功耗成本的领域 业余爱好者的玩票
消费级和专业级接收机，主流还是"硬件加速 + 软件控制"的方案——关键的计算密集型任务（相关运算、FFT 等）用硬件做，灵活的控制和算法用软件做。这是性能、功耗、成本、灵活性的最佳平衡点。
纯软件定义的 GNSS 接收机，未来会不会普及？大概率不会完全替代传统方案——因为物理规律在那里，专用硬件的效率优势是通用处理器永远追不上的。但 SDR 会在特定领域继续发展，作为传统方案的补充。
几万行甚至几十万行的接收机代码，不是随便堆起来的——它有清晰的层次和结构。好的软件架构，就像一栋设计精良的大楼：地基稳固、分层清晰、功能分区合理、人在里面走动顺畅。

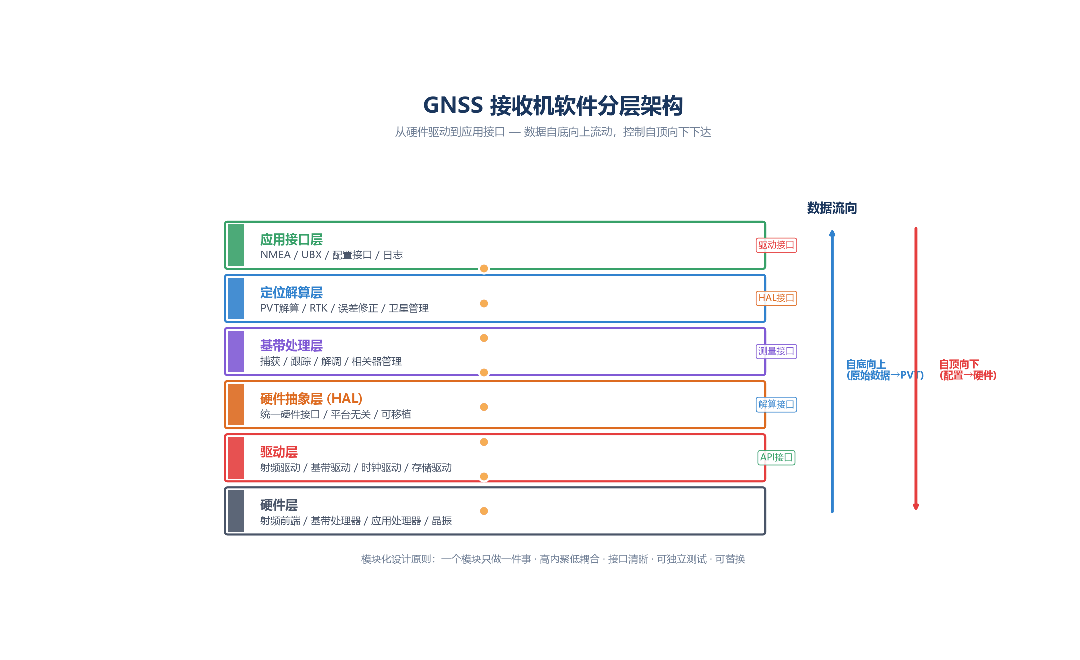

下图展示了GNSS接收机的分层软件架构与数据流向：
典型的 GNSS 接收机软件，采用分层架构。从下往上，通常分为 7 层：
第 1 层：硬件驱动层（Driver Layer）
最底层，直接操作硬件寄存器。包括：UART 驱动、SPI 驱动、I2C 驱动、GPIO 驱动、定时器驱动、中断管理等。这一层的代码，跟具体的芯片型号强相关——换个 MCU，这层几乎要重写。
第 2 层：板级支持包（BSP Layer）
在驱动之上，封装了板级的硬件差异。包括：板级初始化、时钟配置、电源管理、外设映射等。比如，同样是 SPI 接口，在这块板子上接的是基带芯片，在那块板子上接的是 Flash——BSP 层把这些差异封装起来，上层不用关心。
第 3 层：基带接口层（Baseband Interface Layer）
跟基带芯片/IP 打交道的一层。包括：基带配置、通道控制、相关器操作、中断处理、数据读取等。这一层是"软件和硬件的桥梁"——上层软件通过这一层来控制基带硬件，读取基带输出的数据。如果换了基带芯片，这一层要重写，但上面各层基本不用动。
第 4 层：信号处理层（Signal Processing Layer）
核心信号处理算法所在。包括：捕获算法、跟踪算法、位同步、帧同步、电文解调等。这一层的输入是基带输出的原始数据（相关结果、IQ 采样等），输出是伪距、载波相位、星历等"测量值"。这一层是接收机技术含量最高的部分之一——算法的好坏，直接决定了灵敏度、精度、抗干扰能力。
第 5 层：PVT 解算层（PVT Layer）
定位解算算法所在。包括：伪距定位、最小二乘、卡尔曼滤波、误差模型（电离层、对流层、相对论等）、卫星选择、完好性监测等。这一层的输入是各颗卫星的伪距、载波相位、星历，输出是位置、速度、时间（PVT）。
第 6 层：应用服务层（Application Service Layer）
各种应用功能和协议。包括：NMEA 输出、RTCM 编码/解码、配置管理、日志记录、网络通信、文件系统、AGNSS 辅助等。这一层是"面向用户的功能"——用户能看到、能用到的功能，大多在这一层。
第 7 层：用户接口层（User Interface Layer）
最上层，跟用户交互的部分。包括：命令行接口（CLI）、配置文件解析、Web 界面（如果有）、显示屏驱动（如果有）等。用户通过这一层来配置接收机、查看状态、获取数据。
为什么要分这么多层？核心原则是：高内聚，低耦合。
每一层只关心自己的事情，不关心其他层的内部实现 层与层之间通过定义好的接口交互 换某一层的实现，不影响其他层
比如：
换 MCU → 只改驱动层和 BSP 层，上面全不动 换基带芯片 → 只改基带接口层，上面全不动 升级跟踪算法 → 只改信号处理层，下面全不动 加新功能（比如 RTK）→ 在应用服务层加，下面全不动
这就是分层架构的价值——它让复杂的软件变得可管理、可维护、可扩展。
分层是"纵向"的划分，模块化是"横向"的划分。每一层里面，又分成多个模块——每个模块负责一个独立的功能。
信号处理层的典型模块：
PVT 层的典型模块：
模块化设计的好处：
可理解：每个模块功能单一，容易理解和维护 可测试：每个模块可以独立测试，容易定位问题 可复用：好的模块可以在不同项目中复用 可并行：不同模块可以由不同的人并行开发
模块化的反面是"大泥球"（Big Ball of Mud）——所有代码搅在一起，你中有我、我中有你，改一处动全身。这种代码，短期看写得快，长期看是灾难——每加一个新功能，都要冒着把旧功能搞坏的风险。
理解了分层和模块，再来看"数据是怎么流动的"。
GNSS 接收机的数据流，大致是这样的：
天线 → 射频 → ADC → 捕获模块 → 跟踪通道 → 测量值提取(伪距、载波相位等) → PVT解算 → 输出接口
这是一条"主数据通路"——数据从左往右流，每经过一个环节就被加工一次，最终变成定位结果。
除了数据流，还有控制流：
配置命令 → 命令解析 → 模块配置 → 生效 状态查询 → 状态收集 → 响应输出 错误处理 → 错误检测 → 错误恢复
控制流是"从上往下"的——用户的命令、系统的控制，从上层往下传，控制底层的行为。
数据流和控制流，是软件架构的两条主线。好的架构，两条线都清晰、顺畅、没有交叉混乱。
接收机不是一直处于"定位中"的状态——它有很多种状态，不同状态下做不同的事情。

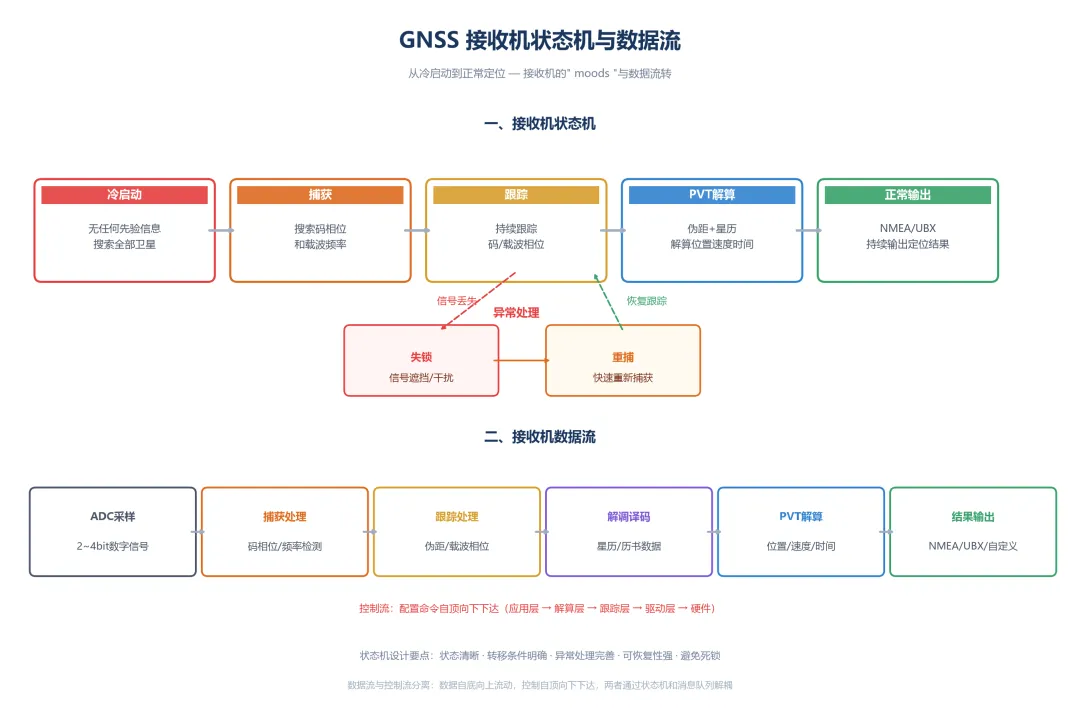

下图展示了接收机的状态机流转与数据处理流程：
典型的接收机状态机：
状态机设计的好坏，直接影响接收机的用户体验。比如：
冷启动时间长不长？ 信号短暂遮挡后，恢复快不快？ 遇到干扰，会不会直接崩掉？
这些用户能感知到的"好不好用"，很大程度上取决于状态机设计得好不好。
好的状态机，应该是：
状态定义清晰，没有重叠和遗漏 状态转移条件明确，没有模糊地带 异常状态有处理，不会卡死 能从错误中恢复，而不是一错到底
讲完了架构，我们再来看"怎么开发"。接收机软件开发，跟普通的嵌入式软件开发有什么不同？有哪些特殊的坑？

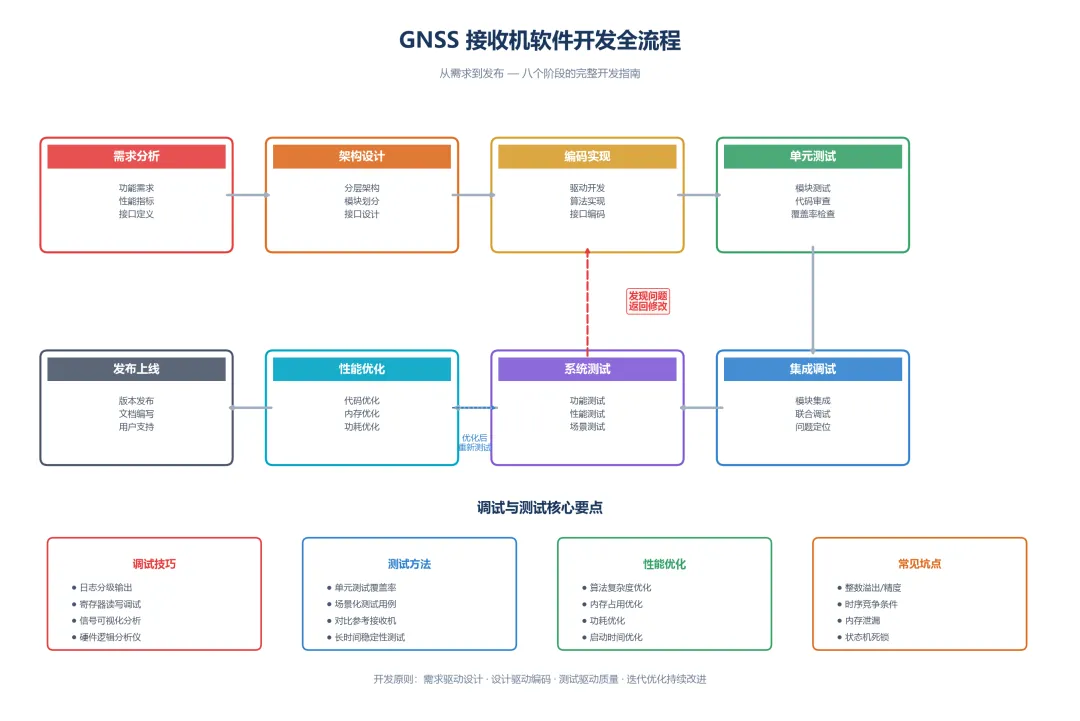

下图展示了GNSS接收机软件开发的完整流程：
一个典型的接收机软件开发项目，流程大致是这样的：
第 1 步：需求分析
明确功能需求：支持哪些系统？哪些频点？精度要求？功耗要求？ 明确性能指标：捕获时间？跟踪灵敏度？定位精度？ 明确接口要求：什么接口？什么协议？输出格式？
第 2 步：架构设计
确定分层架构 划分模块 定义模块间接口 设计状态机
第 3 步：算法设计与仿真
在 MATLAB/Python 中设计和验证算法 用仿真数据测试算法的性能 优化算法参数 这一步非常关键——算法在仿真中跑不通，别指望在板子上能跑通
第 4 步：编码实现
按模块分工编码 遵循编码规范 写单元测试
第 5 步：单元测试
每个模块独立测试 测试正常功能和异常情况 覆盖率尽量高
第 6 步：集成测试
把模块拼起来，测试整体功能 测试模块间的接口和交互 测试状态转移
第 7 步：系统测试
在真实硬件上测试 用信号源、模拟器测试性能指标 外场实测
第 8 步：性能优化
找出性能瓶颈 优化热点代码 优化内存使用 优化功耗
第 9 步：发布与维护
版本发布 Bug 修复 功能迭代
这个流程跟普通软件开发差不多，但有几个 GNSS 特有的难点：
难点一：算法验证难
GNSS 算法的输入是"信号"，输出是"位置"——你怎么知道算法对不对？需要信号源、模拟器、参考接收机等专业设备。而且很多边界情况（弱信号、强干扰、多径）很难复现。
难点二：调试难
信号处理的中间过程是看不见摸不着的——你不能像调试 UI 那样"看到"信号长什么样。需要各种专业工具：数据采集回放、频谱仪、逻辑分析仪、示波器、调试接口……很多时候，你只能通过"输出结果对不对"来反推"中间过程对不对"。
难点三：性能优化难
接收机是实时系统——必须在规定时间内完成计算，否则数据就丢了。而且资源通常很紧张：CPU 算力有限、RAM 有限、Flash 有限、功耗有限。在各种约束下把性能做到最优，是个技术活。
接收机软件开发中最头疼的事情之一就是调试——很多问题，你既看不到现象，也很难复现。
常见的调试手段：
手段一：日志（Logging）
在关键位置打日志，输出中间变量和状态。这是最基本、也是最常用的方法。但要注意：
日志不能打太多——太多会影响性能，还可能改变时序（"海森堡效应"：你一观测，现象就消失了） 日志不能打太少——太少定位不了问题 日志要有分级：ERROR、WARNING、INFO、DEBUG，方便过滤
手段二：数据导出（Data Export）
把原始数据（IQ 采样、相关结果、测量值）导出到文件，然后在 PC 上用 MATLAB/Python 分析。这是信号处理调试的"神器"——你可以把问题场景的数据录下来，慢慢分析。很多时候，问题在板子上百思不得其解，数据导出来一看图，马上就明白了。
手段三：仿真对比（Simulation Comparison）
同样的输入数据，在 MATLAB 仿真里跑一遍，在目标板上跑一遍，对比结果。如果不一样，说明实现有 bug；如果一样但结果不对，说明算法本身有问题。这是定位"算法 bug"和"实现 bug"的有效方法。
手段四：JTAG/SWD 调试
用调试器连接芯片，单步执行、设置断点、查看寄存器和内存。这是底层驱动、硬件相关问题的调试利器。但对于信号处理算法，单步调试的意义不大——因为数据量太大，单步看到天荒地老也看不完。
手段五：性能剖析（Profiling）
找出哪些函数耗时最多，哪些是性能瓶颈。工具有：
简单的：GPIO 翻转 + 示波器测量 专业的：性能分析工具（如 perf、SystemView）性能优化的第一步，永远是"先找到瓶颈在哪里"——不要凭感觉优化，要用数据说话。
调试的"心法"：
先复现，再分析——不能稳定复现的问题，很难解决 缩小范围——用二分法逐步缩小问题范围 对比法——好的和坏的对比，找出差异 假设验证——先假设原因，再设计实验验证
"我的接收机定位准不准？"——这是一个看似简单、其实很难回答的问题。因为你需要一个"真值"来对比，而真值本身就很难获得。
GNSS 接收机的测试，通常分为几个层次：
第一层：实验室测试（信号源/模拟器）
用 GNSS 信号模拟器生成标准信号，测试接收机的各项指标。
信号模拟器的好处是：
场景可重复，每次测试条件一样 可以精确控制信号强度、卫星数量、动态参数 可以模拟各种极端场景（弱信号、高动态、干扰）
第二层：基准对比测试（跟参考接收机比）
找一台高精度的参考接收机（比如 Trimble、Leica、Septentrio 的高端机型），跟你的接收机放在一起，同时观测，对比结果。
静态对比：固定位置，长时间观测，看偏差和稳定性 动态对比：车载、机载，看动态跟踪性能 环境对比：城市峡谷、树荫、室内边缘等不同环境
第三层：外场测试（真实环境）
到真实环境中去测试，看实际表现。
开阔场：最好的环境，测试基准性能 城市环境：测试多径、遮挡、重捕能力 室内/半室内：测试弱信号性能 干扰环境：测试抗干扰能力
外场测试最接近真实使用场景，但也最难复现——每次测试的卫星分布、环境条件都不一样，很难做精确的 A/B 对比。
第四层：长期稳定性测试
长时间连续运行，看会不会出问题：
会不会死机？ 会不会漂移？ 会不会有偶发的 bug？ 温度变化会不会影响？
长期测试通常要跑几天、几周甚至几个月——很多问题，只有长时间运行才会暴露出来。
接收机软件的性能优化，主要围绕三个目标：
更快（计算速度） 更小（内存占用） 更省（功耗）
a. 计算速度优化
常见的优化手段：
算法级优化（最有效）：
换更好的算法——O(n²) 换成 O(n log n)，效果立竿见影 减少计算量——能提前算的提前算，能复用的复用 近似计算——精度允许的情况下，用近似代替精确计算
代码级优化：
循环展开（Loop Unrolling）——减少循环开销 函数内联（Inline）——减少函数调用开销 查表代替计算——用空间换时间 定点化——把浮点运算换成定点运算（在没有 FPU 的 MCU 上效果显著）
编译器优化：
开 O2/O3 优化 LTO（链接时优化） PGO（剖面引导优化）
硬件加速：
DSP 指令（ARM NEON 等） FPGA 加速 专用硬件模块
优化的原则：
先测量，再优化——不要凭感觉优化，先用 profiling 工具找到瓶颈 20/80 法则——20% 的代码消耗了 80% 的时间，优化那 20% 就行 不要过度优化——为了 1% 的性能提升，把代码搞得面目全非，不值得
b. 内存优化
嵌入式系统的 RAM 通常很紧张——几 MB 甚至几百 KB 的 RAM，要装下所有数据。
内存优化手段：
减少全局变量——能用局部变量就不用全局 动态分配按需使用——用完就释放 数据结构优化——用更小的类型，合理对齐 缓冲区复用——不同时使用的缓冲区共用一块内存 Flash 存常量——常量数据放在 Flash 里，不占 RAM 压缩——数据量大的话，可以压缩存储
c. 功耗优化
对于电池供电的设备（手表、追踪器等），功耗是关键指标。
功耗优化手段：
降低主频——能跑慢点就跑慢点 低功耗模式——空闲时进入睡眠/深度睡眠 按需唤醒——有数据才唤醒处理，处理完继续睡 关闭不用的外设——不用的模块关掉时钟和电源 算法优化——减少计算量 = 减少 CPU 工作时间 = 省电
功耗优化是个系统工程——从硬件到软件，从底层到上层，每一层都要抠。
最后，分享一些接收机软件开发中常见的"坑"——都是前人踩过的血泪教训。
坑一：时序问题
现象：偶尔出问题，大部分时候正常，很难复现。原因：多任务/中断之间的时序竞争、数据竞争。避坑：
共享数据加保护（信号量、互斥锁、关中断） 不要在中断里做太多事情 任务之间用消息队列通信，不要直接共享变量
坑二：溢出问题
现象：偶尔结果不对，或者突然跳变。原因：整数溢出、缓冲区溢出、数组越界。避坑：
仔细考虑数值范围，选择合适的数据类型 所有数组访问都检查边界 缓冲区用环形缓冲区（Ring Buffer），管理读写指针
坑三：精度问题
现象：计算结果跟仿真差一点，积累起来误差很大。原因：浮点精度不够、定点化误差、近似计算的误差。避坑：
关键计算用 double，不要全用 float 定点化 carefully，注意量化误差 注意误差累积——迭代算法尤其要注意
坑四：初始化问题
现象：第一次启动正常，重启后不正常；或者冷启动正常，热启动不正常。原因：全局变量没正确初始化、状态没正确复位。避坑：
所有全局变量显式初始化 状态切换时，确保所有相关变量都复位 不要假设"上电时 RAM 是 0"——不一定
坑五：边界条件
现象：大部分情况正常，极端情况出问题。原因：没考虑边界情况（0 颗卫星、全部失锁、数据全 0 等）。避坑：
每个函数都考虑输入的边界情况 单元测试要覆盖边界条件 防御式编程——对所有输入做校验
坑六：硬件相关的"玄学"问题
现象：这块板子正常，那块板子不正常；或者温度一变就不正常。原因：硬件差异、时序裕量不够、电源噪声、温度漂移。避坑：
不要假设硬件是"理想"的 留出足够的设计裕量 遇到"玄学"问题，先怀疑硬件，再怀疑软件
小结一下：
接收机软件，是 GNSS 技术的"灵魂"——硬件搭好了舞台，软件才是台上唱戏的主角。从操作系统选型到编程语言选择，从分层架构到模块化设计，从开发流程到性能优化，每一个环节都有它的门道。
"硬件决定上限，软件决定下限"——这句话的另一面是：好的软件，能把硬件的潜力充分发挥出来；差的软件，再好的硬件也白搭。一个优秀的接收机，一定是硬件和软件协同优化的结果。
基础篇到这里就告一段落了——我们从天上的卫星系统，讲到了地上的接收机硬件，又讲到了接收机里的软件。接下来的高级篇，我们将深入 GNSS 的核心技术：信号体制、捕获算法、跟踪算法、PVT 解算、RTK……那些听起来很"黑科技"的东西，我们一层层拆开来看。
