多段线相关的线路计算绘图插件

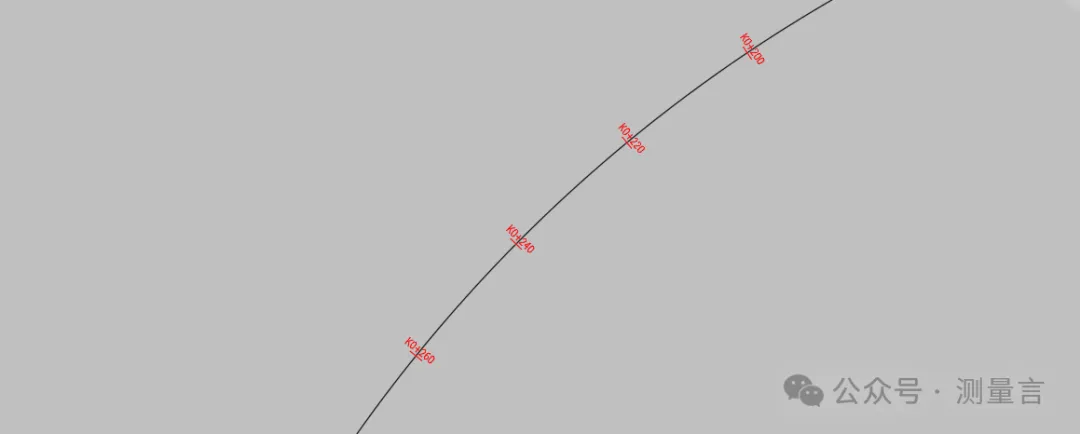

多段线相关的线路计算绘图插件 线路的中心线常用多段线绘制，结合2026.7.4发布的《点与多段线的关系》只适用于由 线段 组成的 折线 计算，近期完善相关算法使该插件能应用与有 圆弧 和 线段 组成的 带凸度多段线 的计算绘图。 上述功能近似与线路计算中的 坐标 算 里程 的过程，即 线路坐标反算，与之对应的新增近似 里程 算 坐标 的过程，这里我们只算沿线中桩坐标计算并完成桩号标注。桩号标注功能包含：单个桩号标注，标注后桩号在屏幕中心显示，用于快速找到目标桩位的图纸位置；批量桩号标注，用于全线路的桩号快速标注，并可以导出逐桩坐标表。
增加多段线的反向调整功能，这个功能在CASS中已有，用于线路的首尾坐标点序列的倒序。 具体功能实现见下方视频 视频中的流程： 1、点与多段线的关系，求点的里程及偏距； 2、多段线线路中心线的桩号标注； 3、多段线的反向； 4、反向后桩号标注与反向操作前对比。
