一、螺杆制冷压缩机工作原理

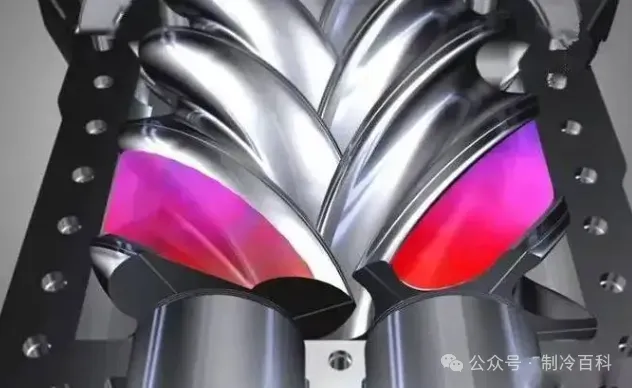

螺杆制冷压缩机主要由两个相互咬合的螺杆构成，其中一个称为主动螺杆（阳转子或凸转子），另一个称为从动螺杆（阴转子或凹转子）。这两个螺杆在机体内作回转运动，形成一系列连续的封闭工作室。
吸气过程：当主动螺杆旋转时，它会带动从动螺杆一起旋转。随着螺杆的旋转，齿槽容积逐渐扩大，并与吸入口相连通。此时，由蒸发系统来的气体通过孔口进入齿槽容积，完成气体的吸入过程。
压缩过程：在转子旋转到一定角度后，齿间容积会越过吸入孔口位置，与吸入孔口断开，此时吸入过程结束。随着螺杆的继续旋转，被机体、吸气端座和排气端座所封闭的齿槽内的气体，由于阴阳转子的相互啮合和齿的相互填塞，会被压向排气端。在这个过程中，气体的压力逐渐升高，完成压缩过程。
排气过程：当转子转动到使齿槽空间与排气端座上的排气孔口相通时，气体被压出，并自排气法兰口排出，完成排气过程。此时，螺杆式制冷压缩机的一个完整工作循环结束。
二、螺杆制冷压缩机滑阀调节原理
螺杆制冷压缩机中的滑阀调节是一种用来改变压缩机工作容积，从而实现容量控制的方法。这种调节方式允许压缩机根据系统负载的变化来调整输出冷量，以达到节能和优化运行的效果。
滑阀是用来对容量进行无极控制的，在正常关机以后在开机，该部件不加载，滑阀是由微控制板通过油压来进行控制的，最终改变压缩机制冷能力。滑阀是安装在一个转子轴上的可移动部件。
通过改变滑阀的位置，可以调整转子之间形成的压缩空间的有效长度。调节过程，当滑阀向后移动时，它会减少有效的工作容积，导致部分已吸入但未被完全压缩的气体直接返回到吸气端，这部分气体没有经过完整的压缩循环就被释放掉了，从而减少了实际输出的压缩气体量。
相反地，如果需要增加输出，则将滑阀向前推，使得更多的气体被压缩并通过排气口排出。下面3张图很好的诠释了滑阀从加载到满载的过程，注意看图中的活塞与滑阀的位置变化。

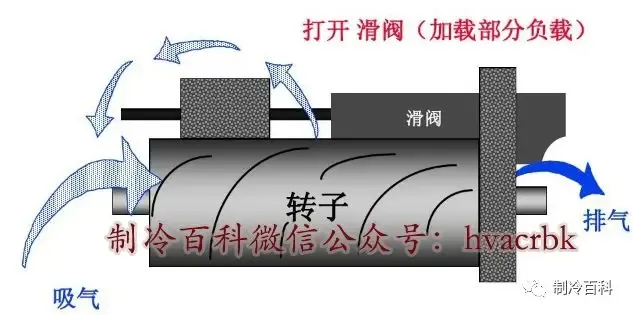

（部分负载）

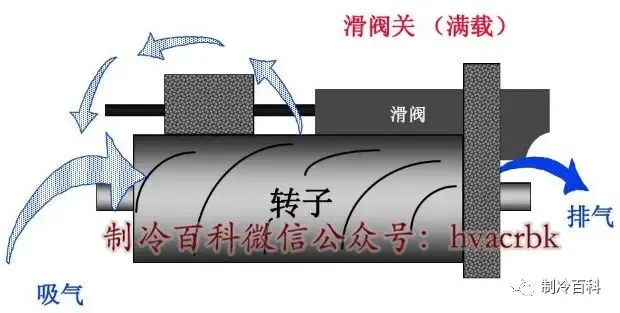

（满载）

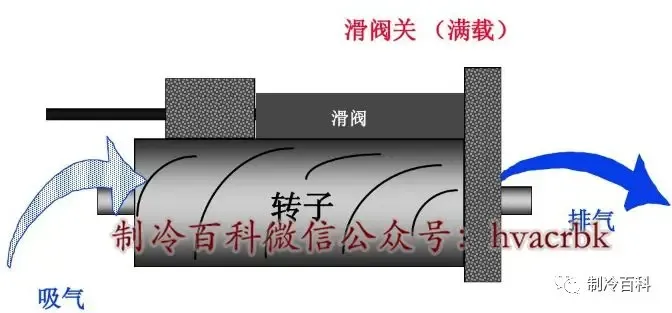

（满载关闭）
通过滑阀的左右移动，增大或减小有效压缩容积，调节输气量大小。当加载时活塞左移带动滑阀左移，输气量增加；减载时：活塞右移带动滑阀右移，输气量减少。
三、压缩机滑阀无法加卸载原因
1、电气控制故障
加载/卸载电磁阀线圈烧毁、阀芯卡滞；控制线路松动断路、PLC无输出信号；滑阀位置传感器失灵，无有效驱动指令，导致电磁阀不动作、油路无法切换。
2、油路故障
油压不足（油位过低、油过滤器堵塞、油泵故障）；油路堵塞或泄漏；油活塞密封圈老化窜油；四通阀卡滞、手动控制油路阀未全开，油压无法推动滑阀位移。
3、机械卡滞故障
滑阀本体与机体间隙异物卡阻、拉毛卡死；滑阀导向键损坏；油活塞与油缸拉伤粘连，机械结构直接卡死，即便油压、电气正常也无法移动。
4、机组保护锁定
冷凝压力过高、排气温度超标、油压差不足、吸气压力过低等安全保护触发，控制系统自动锁死滑阀加载功能，禁止负荷调节。
