仪表人必备:7种常用管路接头安装详细教程

仪表管接头这东西，看着不大，真出问题时一点也不省心。

现场常见的情况是：刚装完没事，一加压就渗；低压不漏，压力上来开始冒；检修时拧紧了，运行几天又发现油迹、气泡或结晶。

很多人的反应是：“接头质量不行”。但干过现场的人都知道，管接头出问题，很多时候不是接头本身坏了，而是选型、螺纹、卡套方向、管端处理、拧紧圈数其中某一步没做到位。

这些问题单独看都不大，但放在仪表管路上，就是迟早要漏的点。

管接头是很容易出问题的地方之一，就是螺纹。

现场常见螺纹有公制螺纹、NPT、BSP、G、R、Rc 等。名字不用死背，但螺纹能拧进去，不代表它们就是同一标准。

有些螺纹靠螺纹本身密封，有些靠端面密封，有些靠垫片、O 形圈或金属密封面。密封方式不同，安装方法也不同。

现场忌讳的做法是：“能拧上几牙，应该就能用。”

实际情况往往是：前几牙能咬住，越拧越不顺，最后牙伤了、密封面伤了，接头也报废了。

生料带也不是哪里都能用。锥螺纹在合适场合可以用密封带或密封胶，但端面密封、O 形圈密封，或厂家明确不建议使用密封带的结构，乱缠反而可能影响密封。碎屑进入仪表管路，还可能影响阀组、变送器或小孔径通道。

所以装之前至少确认三件事：螺纹规格是否一致，是锥螺纹还是平行螺纹，到底靠哪里密封。

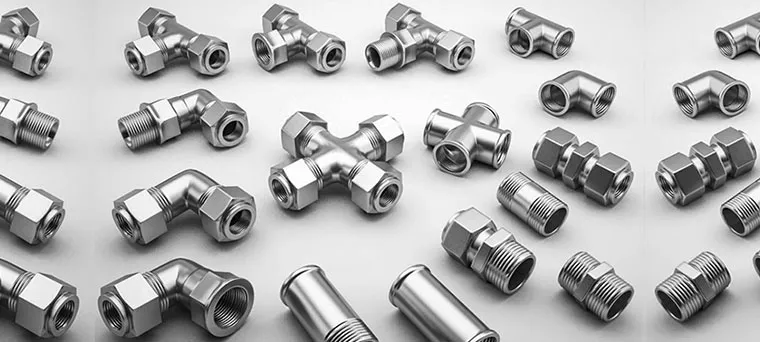

仪表管路里，卡套式管接头用得很多。很多人以为只要拧得够紧，就不会漏，这个想法不对。

卡套接头的可靠性，不是靠蛮力，而是靠卡套、管子和接头本体之间形成正确配合。

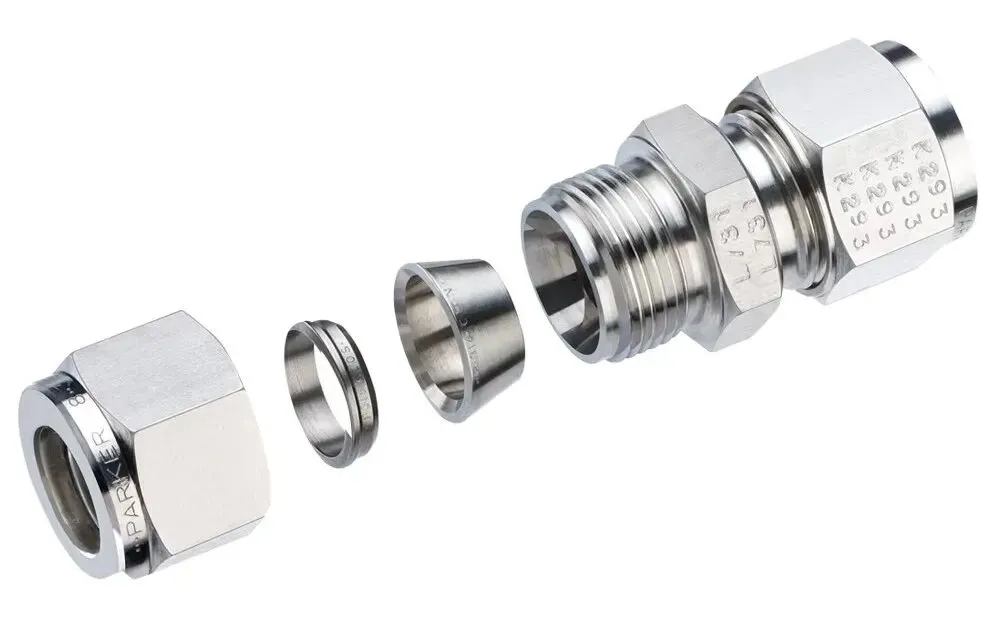

常见卡套接头一般包括接头本体、螺母、前卡套、后卡套和管子，也有单卡套或切入环结构。拧紧时，前卡套与本体密封面配合，同时和管子外壁形成密封；后卡套或切入环负责抓紧管子，防止管子在压力、振动或外力作用下松动。

所以关注点不是“拧多紧”，而是管子有没有插到底，卡套方向有没有装对，拧紧圈数有没有按要求来，有没有拧过头。

首先，管子要切平。

管端不能斜口、压扁，也不能椭圆。赶工时随手切一下，看着能接进去，后面卡套受力却可能不均。加压时不一定马上漏，运行中遇到振动、温度变化，就可能出问题。

然后，毛刺和金属屑要清干净。

管子切完，内外口通常会有毛刺。毛刺会影响插入深度，也可能划伤密封面。切割的金属屑更不能留在管内，仪表管路的小通道、针阀、阀组都怕这些小东西。

第三，卡套方向不能凭感觉。

单卡套、双卡套、切入环结构都有方向。尤其带刃口的结构，须按厂家图示安装。方向装反，有时也能拧紧，但卡套没有在正确位置咬住管子，后面一加压或一振动就容易出问题。

第四，管子一定要插到底。

管子插入接头本体时，要抵住内部肩部或台阶，再手紧螺母。没插到底就拧，卡套可能咬在错误位置，表面看螺母紧了，实际密封和抓紧以及安装角度都不可靠。

第五，拧紧要做标记。

常见双卡套仪表管路接头，很多厂家在安装时要求手紧后做标记，再按规定角度拧紧。常规规格常见为 1-1/4 圈，小规格可能是 3/4 圈，但不同厂家、不同结构、不同规格会有差异，现场应以接头说明书为准。

过紧也不是好事。过度拧紧可能伤到卡套、管子或本体密封面，接头一旦被拧坏，后面很难补救。

快速接头安装方便，常见于气路、低压管路或需要拆装的位置。但快速接头不是简单一插就完事。

安装前先确认介质、压力、温度和管材是否匹配。高压、强腐蚀、危险介质或关键联锁场合，不要随便套用普通快速接头。

安装时，管子要切平，外壁要干净，不能有明显划伤、油污和毛刺。管子推入接头后，要确认插到底，有条件的可以先在管子上标出插入深度。插完以后轻轻回拉一下，确认卡爪已经锁住。

很多快速接头漏气，不是接头坏了，而是管子没插到底，或者管端一开始就没处理好。

拆卸时也别硬拔。先切断介质，确认泄压，再压住释放环或夹头，把管子拔出。带压拆、硬拔，都可能划伤管子或损坏内部卡爪和密封圈。

管子切口不平，不要装。切口歪了，卡套受力就不均匀。

有毛刺，不要装。毛刺会划伤密封面，也可能进入系统。

螺纹没确认，不要硬拧。能拧进去，不代表标准一致。

卡套方向不清楚，不要上紧。方向错了，后面大概率返工。

管子没插到底，不要拧。没到底就拧，卡套咬合位置可能直接错掉。

快速接头插完一定要回拉确认。这一下，往往能提前发现没插到位的问题。

不要迷信“越紧越安全”。接头不是越紧越好，过紧同样可能导致泄漏。

仪表管接头不复杂，但很考验细节。

很多漏点不是突然出现的，而是在安装那一刻就埋下了。只是当时没加压、没升温、没振动，所以暂时没暴露。

真正可靠的安装，不靠蛮力，也不靠“差不多”，而是把该确认的地方确认到位：螺纹对不对，密封方式对不对，管端干不干净，卡套方向对不对，管子有没有插到底，拧紧角度有没有到位，装完有没有检查。转自：计为仪表
