Qt 自定义网格拖拽控件实战:基于 MenuPluginGridWidget 的网格管理方案

在 Qt 桌面项目中，如果只是做一个静态的网格布局，直接使用 QGridLayout 就已经足够。但一旦需求升级为：

网格卡片可复用
网格项由外部数据驱动
网格项支持自定义 UI
支持拖拽调整顺序
支持不同的重排策略
保持布局与业务解耦

那么单纯依赖 QGridLayout 就不够了。

在当前工程中，gridwidget.h 已经完成了对 MenuPluginGridWidget 的引用，而 MenuPluginGridWidget 则承担了整个 grid 场景下的核心管理职责。它并不是一个简单的“显示控件”，而是一个完整的网格拖拽容器组件。

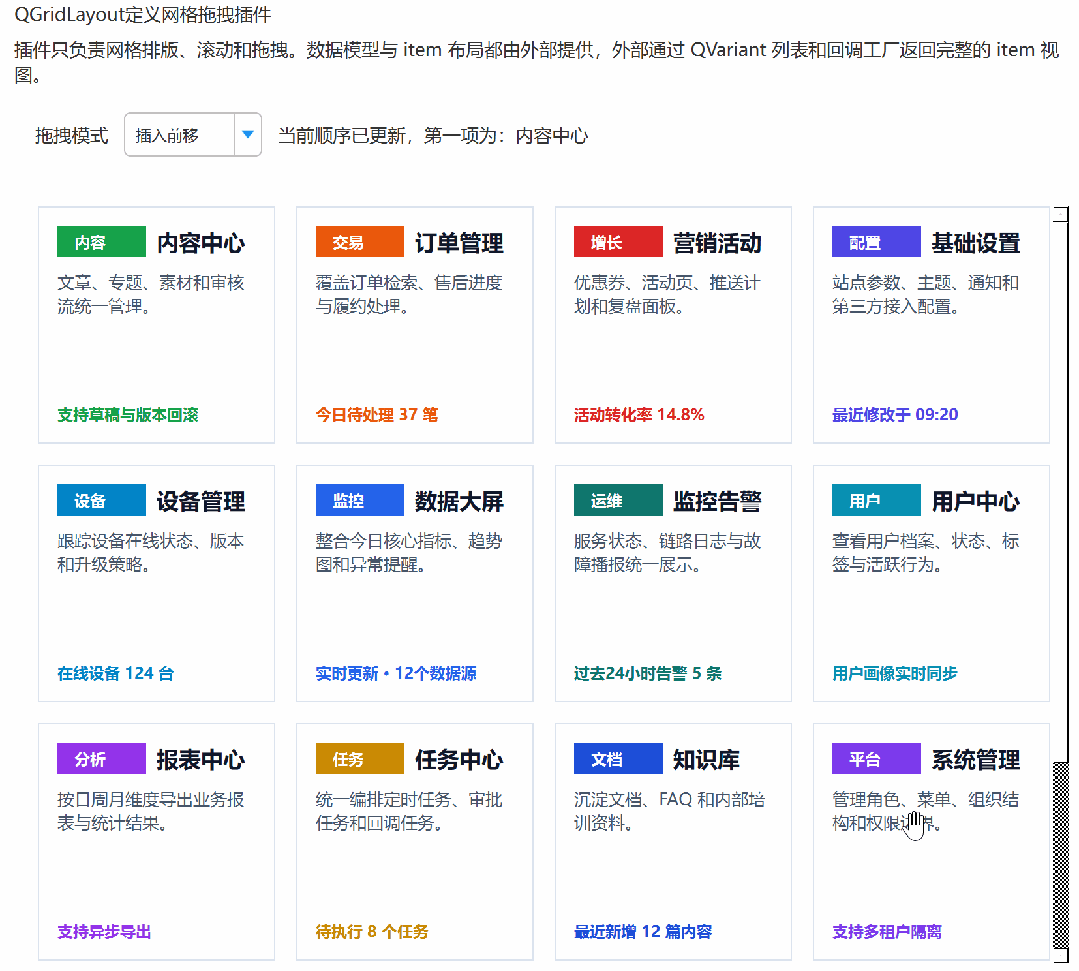

先看看效果：

本文就结合当前代码，说明这套方案是如何工作的。

一、gridwidget 的角色：示例窗口，而不是业务耦合层

gridwidget.h

#pragma once#include <QWidget>#include "widget/gridWidget/menuplugingridwidget.h"#include "ui_gridwidget.h"classQLabel;classMenuPluginGridWidget;classQComboBox;namespace Ui {	classGridWidgetClass;}classGridWidget : publicQWidget{	Q_OBJECTpublic:	GridWidget(QWidget *parent = nullptr);	~GridWidget();private:	Ui::GridWidgetClass ui;	void updateStatusText();	QLabel* m_statusLabel;	QComboBox* m_modeComboBox;	MenuPluginGridWidget* m_gridWidget;};

gridwidget.cpp

#include "gridwidget.h"#include <QHBoxLayout>#include <QVBoxLayout>#include <QLabel>#include <QComboBox>namespace {	struct DemoGridItemData {		QString title;		QString subtitle;		QString tag;		QString footer;		QString color;	};} // namespaceQ_DECLARE_METATYPE(DemoGridItemData)// //把你的自定义类型注册到 Qt 的元类型系统（Meta-Type System）中 以便它可以被 QVariant 使用。这对于在 Qt 的信号和槽机制中传递自定义类型非常有用。GridWidget::GridWidget(QWidget *parent)	: QWidget(parent)	, m_statusLabel(nullptr)	, m_modeComboBox(nullptr)	, m_gridWidget(nullptr){	qRegisterMetaType<DemoGridItemData>("DemoGridItemData"); // 把你的自定义类型注册到 Qt 的元类型系统（Meta-Type System）中 以便它可以被 QVariant 使用。	//创建布局	auto* rootLayout = new QVBoxLayout(this);	rootLayout->setContentsMargins(12, 12, 12, 12);	rootLayout->setSpacing(8);	auto* titleLabel = new QLabel(QStringLiteral("QGridLayout定义网格拖拽插件"), this);	titleLabel->setObjectName(QStringLiteral("titleLabel"));	rootLayout->addWidget(titleLabel);	auto* descLabel = new QLabel(		QStringLiteral("插件只负责网格排版、滚动和拖拽。数据模型与 item 布局都由外部提供，外部通过 QVariant 列表和回调工厂返回完整的 item 视图。"),		this);	descLabel->setObjectName(QStringLiteral("descLabel"));	descLabel->setWordWrap(true);	rootLayout->addWidget(descLabel);	//工具栏	auto* toolPanel = new QFrame(this);	toolPanel->setObjectName(QStringLiteral("toolPanel"));	auto* toolLayout = new QHBoxLayout(toolPanel);	toolLayout->setContentsMargins(16, 12, 16, 12);	toolLayout->setSpacing(12);	auto* modeLabel = new QLabel(QStringLiteral("拖拽模式"), toolPanel);	modeLabel->setObjectName(QStringLiteral("modeLabel"));	m_modeComboBox = new QComboBox(toolPanel);	m_modeComboBox->addItem(QStringLiteral("交换位置"), static_cast<int>(MenuPluginGridWidget::RearrangeMode::Swap));	m_modeComboBox->addItem(QStringLiteral("插入前移"), static_cast<int>(MenuPluginGridWidget::RearrangeMode::InsertShift));	m_statusLabel = new QLabel(toolPanel);	m_statusLabel->setObjectName(QStringLiteral("statusLabel"));	m_statusLabel->setText(QStringLiteral("状态说明"));	toolLayout->addWidget(modeLabel);	toolLayout->addWidget(m_modeComboBox);	toolLayout->addWidget(m_statusLabel, 1);	rootLayout->addWidget(toolPanel);	//网格内容	auto* gridCard = new QFrame(this);	gridCard->setObjectName(QStringLiteral("gridCard"));	auto* gridLayout = new QVBoxLayout(gridCard);	gridLayout->setContentsMargins(18, 18, 18, 18);	gridLayout->setSpacing(0);	m_gridWidget = new MenuPluginGridWidget(gridCard);	m_gridWidget->setColumnCount(4);	m_gridWidget->setGridSpacing(16, 16);    m_gridWidget->setItemWidgetFactory([](const QVariant& item, QWidget* parent) -> QWidget* {        if (!item.canConvert<DemoGridItemData>()) {            return nullptr;        }        const DemoGridItemData data = item.value<DemoGridItemData>();        auto* content = new QWidget(parent);        auto* layout = new QVBoxLayout(content);        layout->setContentsMargins(0, 0, 0, 0);        layout->setSpacing(10);        auto* headerLayout = new QHBoxLayout();        headerLayout->setContentsMargins(0, 0, 0, 0);        headerLayout->setSpacing(8);        auto* badge = new QLabel(data.tag, content);        badge->setObjectName(QStringLiteral("gridBadge"));        auto* titleLabel = new QLabel(data.title, content);        titleLabel->setObjectName(QStringLiteral("gridCustomTitle"));        titleLabel->setWordWrap(true);        headerLayout->addWidget(badge, 0);        headerLayout->addWidget(titleLabel, 1);        auto* subtitleLabel = new QLabel(data.subtitle, content);        subtitleLabel->setObjectName(QStringLiteral("gridCustomSubtitle"));        subtitleLabel->setWordWrap(true);        auto* footerLabel = new QLabel(data.footer, content);        footerLabel->setObjectName(QStringLiteral("gridCustomFooter"));        footerLabel->setWordWrap(true);        layout->addLayout(headerLayout);        layout->addWidget(subtitleLabel);        layout->addStretch();        layout->addWidget(footerLabel);        content->setStyleSheet(QStringLiteral(R"(            QLabel#gridBadge {                min-width: 48px;                padding: 4px 10px;                color: #ffffff;                font-size: 12px;                font-weight: 700;                background: %1;            }            QLabel#gridCustomTitle {                color: #0f172a;                font-size: 17px;                font-weight: 800;            }            QLabel#gridCustomSubtitle {                color: #475569;                font-size: 13px;            }            QLabel#gridCustomFooter {                color: %1;                font-size: 12px;                font-weight: 700;            }        )").arg(data.color));        return content;        });    QList<QVariant> items;    const QList<DemoGridItemData> demoItems = {        {QStringLiteral("数据大屏"), QStringLiteral("整合今日核心指标、趋势图和异常提醒。"), QStringLiteral("监控"), QStringLiteral("实时更新 · 12个数据源"), QStringLiteral("#2563eb")},        {QStringLiteral("系统管理"), QStringLiteral("管理角色、菜单、组织结构和权限边界。"), QStringLiteral("平台"), QStringLiteral("支持多租户隔离"), QStringLiteral("#7c3aed")},        {QStringLiteral("用户中心"), QStringLiteral("查看用户档案、状态、标签与活跃行为。"), QStringLiteral("用户"), QStringLiteral("用户画像实时同步"), QStringLiteral("#0891b2")},        {QStringLiteral("订单管理"), QStringLiteral("覆盖订单检索、售后进度与履约处理。"), QStringLiteral("交易"), QStringLiteral("今日待处理 37 笔"), QStringLiteral("#ea580c")},        {QStringLiteral("内容中心"), QStringLiteral("文章、专题、素材和审核流统一管理。"), QStringLiteral("内容"), QStringLiteral("支持草稿与版本回滚"), QStringLiteral("#16a34a")},        {QStringLiteral("营销活动"), QStringLiteral("优惠券、活动页、推送计划和复盘面板。"), QStringLiteral("增长"), QStringLiteral("活动转化率 14.8%"), QStringLiteral("#dc2626")},        {QStringLiteral("监控告警"), QStringLiteral("服务状态、链路日志与故障播报统一展示。"), QStringLiteral("运维"), QStringLiteral("过去24小时告警 5 条"), QStringLiteral("#0f766e")},        {QStringLiteral("基础设置"), QStringLiteral("站点参数、主题、通知和第三方接入配置。"), QStringLiteral("配置"), QStringLiteral("最近修改于 09:20"), QStringLiteral("#4f46e5")},        {QStringLiteral("报表中心"), QStringLiteral("按日周月维度导出业务报表与统计结果。"), QStringLiteral("分析"), QStringLiteral("支持异步导出"), QStringLiteral("#9333ea")},        {QStringLiteral("设备管理"), QStringLiteral("跟踪设备在线状态、版本和升级策略。"), QStringLiteral("设备"), QStringLiteral("在线设备 124 台"), QStringLiteral("#0284c7")},        {QStringLiteral("任务中心"), QStringLiteral("统一编排定时任务、审批任务和回调任务。"), QStringLiteral("任务"), QStringLiteral("待执行 8 个任务"), QStringLiteral("#ca8a04")},        {QStringLiteral("知识库"), QStringLiteral("沉淀文档、FAQ 和内部培训资料。"), QStringLiteral("文档"), QStringLiteral("最近新增 12 篇内容"), QStringLiteral("#1d4ed8")},        {QStringLiteral("渠道管理"), QStringLiteral("维护渠道配置、分佣策略和渠道数据看板。"), QStringLiteral("渠道"), QStringLiteral("覆盖 18 个分发渠道"), QStringLiteral("#be123c")},        {QStringLiteral("财务结算"), QStringLiteral("对账、开票、付款单和结算流程闭环管理。"), QStringLiteral("财务"), QStringLiteral("本月结算中 6 单"), QStringLiteral("#0f766e")}    };    for (const DemoGridItemData& item : demoItems) {        items.append(QVariant::fromValue(item));    }    m_gridWidget->setItems(items);    gridLayout->addWidget(m_gridWidget);    connect(m_modeComboBox, &QComboBox::currentIndexChanged, this, [this](int index) {        const auto mode = static_cast<MenuPluginGridWidget::RearrangeMode>(            m_modeComboBox->itemData(index).toInt());        m_gridWidget->setRearrangeMode(mode);        updateStatusText();        });    connect(m_gridWidget, &MenuPluginGridWidget::orderChanged, this, [this](const QList<QVariant>& items) {        QString title = QStringLiteral("-");        if (!items.isEmpty() && items.first().canConvert<DemoGridItemData>()) {            title = items.first().value<DemoGridItemData>().title;        }        const QString message = QStringLiteral("当前顺序已更新，第一项为：%1").arg(title);        m_statusLabel->setText(message);    });	rootLayout->addWidget(gridCard, 1);	//设置根布局	setLayout(rootLayout);}//刷新状态栏void GridWidget::updateStatusText() {    const auto mode = static_cast<MenuPluginGridWidget::RearrangeMode>(m_modeComboBox->currentData().toInt());    m_gridWidget->setRearrangeMode(mode);    if (mode == MenuPluginGridWidget::RearrangeMode::Swap) {        m_statusLabel->setText(QStringLiteral("当前为交换模式：拖到目标网格后，两个网格直接互换位置。"));    }    else {        m_statusLabel->setText(QStringLiteral("当前为插入前移模式：拖动时会显示插入线，释放后插入到对应位置。"));    }}GridWidget::~GridWidget(){}

从 gridwidget.h 可以看到，gridwidget本身非常轻量：

只持有状态文字 m_statusLabel
一个模式切换框 m_modeComboBox
一个核心网格控件 m_gridWidget

也就是说，gridwidget的职责并不是实现网格逻辑，而是：

初始化演示界面
准备演示数据
配置 MenuPluginGridWidget
监听排序变化并反馈状态

这种职责划分很重要。因为真正的“网格管理能力”被封装在 MenuPluginGridWidget 内部，窗口层只是使用者。

二、如何接入 MenuPluginGridWidget

在 gridwidget.cpp 中，核心接入逻辑主要分成三步。

1. 创建控件实例

m_gridWidget = new MenuPluginGridWidget(gridCard);m_gridWidget->setColumnCount(4);m_gridWidget->setGridSpacing(16, 16);

这里完成了三件事：

创建网格控件
设置每行列数为 4
设置水平、垂直间距

这说明 MenuPluginGridWidget 并不是写死布局，而是允许外部控制网格参数。

2. 通过工厂回调定义每个卡片的显示方式

m_gridWidget->setItemWidgetFactory([](const QVariant &item, QWidget *parent) -> QWidget * {    ...});

这是整套方案最关键的地方。

MenuPluginGridWidget 不直接关心“每个格子长什么样”，而是把渲染责任交给外部。
也就是说：

插件只负责“管理网格”
外部负责“生成每个卡片内容”

这就是一个很典型的“容器控件 + 外部渲染工厂”的设计。

当前示例里，外部通过 DemoGridItemData 提供：

title
subtitle
tag
footer
color

然后在工厂函数中将这些数据组装成一个卡片视图。

这种做法的好处是非常明显的：

网格控件可以复用在不同业务中
不同页面可以复用同一个网格管理器
外观变化不影响拖拽逻辑
数据结构变化不影响网格核心实现

3. 通过 QVariant 传递数据

示例中用了：

Q_DECLARE_METATYPE(DemoGridItemData)qRegisterMetaType<DemoGridItemData>("DemoGridItemData");

然后把数据封装进 QVariant 列表，再传给：

m_gridWidget->setItems(items);

这说明 MenuPluginGridWidget 的数据输入模型是泛型化的。
它不依赖具体业务对象，而是统一接收 QVariant。

这套设计使控件的工程化程度明显提高，因为它不需要知道：

这是订单卡片
这是用户卡片
这是报表卡片
还是监控面板卡片

它只负责把这些“项”放进网格并支持重排。

三、MenuPluginGridWidget 的核心定位：网格容器管理器

menuplugingridwidget.h

#pragma once#include <functional>#include <QFrame>#include <QList>#include <QPointer>#include <QVariant>#include <QWidget>class QGridLayout;class QLabel;class QMouseEvent;class QResizeEvent;class QScrollArea;class QScrollBar;class QVBoxLayout;class GridTileWidget : public QFrame{    Q_OBJECTpublic:    explicitGridTileWidget(QWidget* parent = nullptr);    voidsetContentWidget(QWidget* contentWidget);    QWidget* contentWidget()const;    voidsetDragging(bool dragging);    voidsetDropTarget(bool dropTarget);signals:    voidpressed(const QPoint& globalPos);    voidmoved(const QPoint& globalPos);    voidreleased(const QPoint& globalPos);protected:    voidmousePressEvent(QMouseEvent* event)override;    voidmouseMoveEvent(QMouseEvent* event)override;    voidmouseReleaseEvent(QMouseEvent* event)override;private:    voidapplyVisualState();    QVBoxLayout* m_contentLayout;    QPointer<QWidget> m_contentWidget;    bool m_dragging;    bool m_dropTarget;};class MenuPluginGridWidget : public QWidget{    Q_OBJECTpublic:    using GridItemData = QVariant;    enum class RearrangeMode {        Swap,        InsertShift    };    using ItemWidgetFactory = std::function<QWidget* (const QVariant& item, QWidget* parent)>;    using TileSizeProvider = std::function<QSize(const QSize& defaultSize, const QVariant& item, int index)>;    explicitMenuPluginGridWidget(QWidget* parent = nullptr);    voidsetItems(const QList<QVariant>& items);    QList<QVariant> items()const;    voidsetColumnCount(int columns);    intcolumnCount()const;    voidsetRearrangeMode(RearrangeMode mode);    RearrangeMode rearrangeMode()const;    voidsetGridSpacing(int horizontalSpacing, int verticalSpacing);    voidsetItemWidgetFactory(const ItemWidgetFactory& factory);    voidclearItemWidgetFactory();    voidsetTileSizeProvider(const TileSizeProvider& provider);    voidclearTileSizeProvider();    QSize defaultTileSize()const;signals:    voidorderChanged(const QList<QVariant>& items);protected:    voidresizeEvent(QResizeEvent* event)override;private:    voidrebuildGrid();    voidclearGrid();    voidupdateTileSizes();    intindexOfTile(GridTileWidget* tile)const;    GridTileWidget* tileAtGlobalPos(const QPoint& globalPos)const;    voidbeginDrag(GridTileWidget* tile, const QPoint& globalPos);    voidupdateDrag(const QPoint& globalPos);    voidfinishDrag(const QPoint& globalPos);    voidclearDragState();    voidapplyReorder(int fromIndex, int toIndex);    QWidget* createDragPreview(GridTileWidget* tile)const;    voidupdatePreviewPosition(const QPoint& globalPos);    intinsertionIndexForGlobalPos(const QPoint& globalPos)const;    voidupdateInsertIndicator(int insertIndex);    QWidget* buildItemWidget(const QVariant& item, QWidget* parent)const;    QSize tileSizeForIndex(int index)const;    voidrestoreScrollPosition(int verticalValue, int horizontalValue);    QList<QVariant> m_items;    QList<GridTileWidget*> m_tiles;    QScrollArea* m_scrollArea;    QWidget* m_contentWidget;    QGridLayout* m_gridLayout;    int m_columnCount;    RearrangeMode m_mode;    ItemWidgetFactory m_itemWidgetFactory;    TileSizeProvider m_tileSizeProvider;    QPointer<GridTileWidget> m_dragTile;    QPointer<GridTileWidget> m_dropTargetTile;    QPointer<QWidget> m_dragPreview;    QPointer<QWidget> m_insertIndicator;    QPoint m_dragOffset;    int m_dragSourceIndex;    int m_previewInsertIndex;};

menuplugingridwidget.cpp

#include "menuplugingridwidget.h"#include <QFrame>#include <QGridLayout>#include <QHBoxLayout>#include <QLabel>#include <QLayout>#include <QMouseEvent>#include <QResizeEvent>#include <QScrollArea>#include <QScrollBar>#include <QSizePolicy>#include <QTimer>#include <QVBoxLayout>#include <limits>GridTileWidget::GridTileWidget(QWidget* parent)    : QFrame(parent)    , m_contentLayout(new QVBoxLayout(this))    , m_dragging(false)    , m_dropTarget(false){    m_contentLayout->setContentsMargins(14, 14, 14, 14);    m_contentLayout->setSpacing(0);    setObjectName(QStringLiteral("gridTile"));    setFrameShape(QFrame::NoFrame);    setSizePolicy(QSizePolicy::Fixed, QSizePolicy::Fixed);    setCursor(Qt::OpenHandCursor);    applyVisualState();}void GridTileWidget::setContentWidget(QWidget* contentWidget){    if (m_contentWidget == contentWidget) {        return;    }    if (m_contentWidget != nullptr) {        m_contentLayout->removeWidget(m_contentWidget);        m_contentWidget->deleteLater();        m_contentWidget.clear();    }    if (contentWidget == nullptr) {        return;    }    contentWidget->setParent(this);    m_contentLayout->addWidget(contentWidget);    m_contentWidget = contentWidget;    m_contentLayout->activate();    if (m_contentWidget->layout() != nullptr) {        m_contentWidget->layout()->activate();    }    m_contentWidget->show();    m_contentWidget->updateGeometry();    m_contentWidget->update();    updateGeometry();    update();}QWidget* GridTileWidget::contentWidget() const{    return m_contentWidget;}void GridTileWidget::setDragging(bool dragging){    m_dragging = dragging;    applyVisualState();}void GridTileWidget::setDropTarget(bool dropTarget){    m_dropTarget = dropTarget;    applyVisualState();}void GridTileWidget::mousePressEvent(QMouseEvent* event){    if (event->button() == Qt::LeftButton) {        setCursor(Qt::ClosedHandCursor);        emit pressed(event->globalPosition().toPoint());    }    QFrame::mousePressEvent(event);}void GridTileWidget::mouseMoveEvent(QMouseEvent* event){    if (event->buttons() & Qt::LeftButton) {        emit moved(event->globalPosition().toPoint());    }    QFrame::mouseMoveEvent(event);}void GridTileWidget::mouseReleaseEvent(QMouseEvent* event){    if (event->button() == Qt::LeftButton) {        setCursor(Qt::OpenHandCursor);        emit released(event->globalPosition().toPoint());    }    QFrame::mouseReleaseEvent(event);}void GridTileWidget::applyVisualState(){    if (m_dragging) {        setStyleSheet(QStringLiteral(R"(            QFrame#gridTile {                background: #eff6ff;                border: 1px solid #93c5fd;            }        )"));        return;    }    if (m_dropTarget) {        setStyleSheet(QStringLiteral(R"(            QFrame#gridTile {                background: #dbeafe;                border: 2px solid #1d4ed8;            }        )"));        return;    }    setStyleSheet(QStringLiteral(R"(        QFrame#gridTile {            background: #ffffff;            border: 1px solid #dbe3ee;        }    )"));}MenuPluginGridWidget::MenuPluginGridWidget(QWidget* parent)    : QWidget(parent)    , m_scrollArea(new QScrollArea(this))    , m_contentWidget(new QWidget(this))    , m_gridLayout(new QGridLayout(m_contentWidget))    , m_columnCount(4)    , m_mode(RearrangeMode::Swap)    , m_dragSourceIndex(-1)    , m_previewInsertIndex(-1){    auto* rootLayout = new QVBoxLayout(this);    rootLayout->setContentsMargins(0, 0, 0, 0);    rootLayout->setSpacing(0);    m_scrollArea->setFrameShape(QFrame::NoFrame);    m_scrollArea->setWidgetResizable(true);    m_scrollArea->setHorizontalScrollBarPolicy(Qt::ScrollBarAlwaysOff);    m_scrollArea->setVerticalScrollBarPolicy(Qt::ScrollBarAsNeeded);    m_scrollArea->setWidget(m_contentWidget);    m_contentWidget->setObjectName(QStringLiteral("gridScrollContent"));    m_contentWidget->setSizePolicy(QSizePolicy::Preferred, QSizePolicy::Maximum);    m_gridLayout->setContentsMargins(0, 0, 0, 0);    m_gridLayout->setHorizontalSpacing(14);    m_gridLayout->setVerticalSpacing(14);    m_gridLayout->setSizeConstraint(QLayout::SetMinAndMaxSize);    rootLayout->addWidget(m_scrollArea);    setStyleSheet(QStringLiteral(R"(        QScrollArea {            background: transparent;            border: none;        }        QScrollArea > QWidget > QWidget#gridScrollContent {            background: transparent;        }    )"));}void MenuPluginGridWidget::setItems(const QList<GridItemData>& items){    m_items = items;    rebuildGrid();}QList<MenuPluginGridWidget::GridItemData> MenuPluginGridWidget::items() const{    return m_items;}void MenuPluginGridWidget::setColumnCount(int columns){    m_columnCount = qMax(1, columns);    rebuildGrid();}int MenuPluginGridWidget::columnCount() const{    return m_columnCount;}void MenuPluginGridWidget::setRearrangeMode(RearrangeMode mode){    m_mode = mode;}MenuPluginGridWidget::RearrangeMode MenuPluginGridWidget::rearrangeMode() const{    return m_mode;}void MenuPluginGridWidget::setGridSpacing(int horizontalSpacing, int verticalSpacing){    m_gridLayout->setHorizontalSpacing(qMax(0, horizontalSpacing));    m_gridLayout->setVerticalSpacing(qMax(0, verticalSpacing));    updateTileSizes();}void MenuPluginGridWidget::setItemWidgetFactory(const ItemWidgetFactory& factory){    m_itemWidgetFactory = factory;    rebuildGrid();}void MenuPluginGridWidget::clearItemWidgetFactory(){    m_itemWidgetFactory = ItemWidgetFactory();    rebuildGrid();}void MenuPluginGridWidget::setTileSizeProvider(const TileSizeProvider& provider){    m_tileSizeProvider = provider;    updateTileSizes();}void MenuPluginGridWidget::clearTileSizeProvider(){    m_tileSizeProvider = TileSizeProvider();    updateTileSizes();}QSize MenuPluginGridWidget::defaultTileSize() const{    const int viewportWidth = m_scrollArea->viewport() != nullptr        ? m_scrollArea->viewport()->width()        : width();    const QMargins margins = m_gridLayout->contentsMargins();    const int spacing = m_gridLayout->horizontalSpacing();    const int usableWidth = qMax(        0,        viewportWidth - margins.left() - margins.right() - spacing * qMax(0, m_columnCount - 1));    const int tileWidth = qMax(1, usableWidth / qMax(1, m_columnCount));    return QSize(tileWidth, tileWidth);}void MenuPluginGridWidget::resizeEvent(QResizeEvent* event){    QWidget::resizeEvent(event);    updateTileSizes();}void MenuPluginGridWidget::rebuildGrid(){    const int verticalScrollValue = m_scrollArea->verticalScrollBar() != nullptr        ? m_scrollArea->verticalScrollBar()->value()        : 0;    const int horizontalScrollValue = m_scrollArea->horizontalScrollBar() != nullptr        ? m_scrollArea->horizontalScrollBar()->value()        : 0;    clearGrid();    for (int index = 0; index < m_items.size(); ++index) {        const GridItemData& data = m_items.at(index);        auto* tile = new GridTileWidget(m_contentWidget);        tile->setContentWidget(buildItemWidget(data, tile));        m_tiles.append(tile);        connect(tile, &GridTileWidget::pressed, this, [this, tile](const QPoint& globalPos) {            beginDrag(tile, globalPos);            });        connect(tile, &GridTileWidget::moved, this, [this](const QPoint& globalPos) {            updateDrag(globalPos);            });        connect(tile, &GridTileWidget::released, this, [this](const QPoint& globalPos) {            finishDrag(globalPos);            });        const int row = index / m_columnCount;        const int column = index % m_columnCount;        m_gridLayout->addWidget(tile, row, column);    }    updateTileSizes();    QTimer::singleShot(0, this, [this]() {        updateTileSizes();        for (GridTileWidget* tile : m_tiles) {            if (tile == nullptr) {                continue;            }            if (tile->layout() != nullptr) {                tile->layout()->activate();            }            if (tile->contentWidget() != nullptr) {                if (tile->contentWidget()->layout() != nullptr) {                    tile->contentWidget()->layout()->activate();                }                tile->contentWidget()->updateGeometry();                tile->contentWidget()->update();            }            tile->updateGeometry();            tile->update();        }        m_contentWidget->updateGeometry();        m_contentWidget->update();        });    QTimer::singleShot(0, this, [this, verticalScrollValue, horizontalScrollValue]() {        restoreScrollPosition(verticalScrollValue, horizontalScrollValue);        });}void MenuPluginGridWidget::clearGrid(){    clearDragState();    m_tiles.clear();    while (QLayoutItem* item = m_gridLayout->takeAt(0)) {        if (QWidget* widget = item->widget()) {            widget->deleteLater();        }        delete item;    }}void MenuPluginGridWidget::updateTileSizes(){    if (m_tiles.isEmpty()) {        m_contentWidget->setMinimumHeight(0);        return;    }    for (int index = 0; index < m_tiles.size(); ++index) {        GridTileWidget* tile = m_tiles.at(index);        if (tile == nullptr) {            continue;        }        tile->setFixedSize(tileSizeForIndex(index));    }    m_contentWidget->setMinimumWidth(m_scrollArea->viewport()->width());    m_contentWidget->setMinimumHeight(m_gridLayout->sizeHint().height());    m_contentWidget->updateGeometry();}int MenuPluginGridWidget::indexOfTile(GridTileWidget* tile) const{    return m_tiles.indexOf(tile);}GridTileWidget* MenuPluginGridWidget::tileAtGlobalPos(const QPoint& globalPos) const{    for (GridTileWidget* tile : m_tiles) {        if (tile == nullptr || tile == m_dragTile) {            continue;        }        const QRect rect(tile->mapToGlobal(QPoint(0, 0)), tile->size());        if (rect.contains(globalPos)) {            return tile;        }    }    return nullptr;}void MenuPluginGridWidget::beginDrag(GridTileWidget* tile, const QPoint& globalPos){    if (tile == nullptr || m_items.size() <= 1) {        return;    }    m_dragTile = tile;    m_dragSourceIndex = indexOfTile(tile);    m_previewInsertIndex = m_dragSourceIndex;    m_dragTile->setDragging(true);    const QPoint tileTopLeft = tile->mapToGlobal(QPoint(0, 0));    m_dragOffset = globalPos - tileTopLeft;    m_dragPreview = createDragPreview(tile);    updatePreviewPosition(globalPos);}void MenuPluginGridWidget::updateDrag(const QPoint& globalPos){    if (m_dragTile == nullptr || m_dragPreview == nullptr) {        return;    }    updatePreviewPosition(globalPos);    GridTileWidget* target = tileAtGlobalPos(globalPos);    if (m_dropTargetTile == target) {        return;    }    if (m_dropTargetTile != nullptr) {        m_dropTargetTile->setDropTarget(false);    }    m_dropTargetTile = target;    if (m_dropTargetTile != nullptr) {        m_dropTargetTile->setDropTarget(true);    }    if (m_mode == RearrangeMode::InsertShift && m_insertIndicator != nullptr) {        m_insertIndicator->hide();    }}void MenuPluginGridWidget::finishDrag(const QPoint& globalPos){    if (m_dragTile == nullptr) {        return;    }    if (m_mode == RearrangeMode::InsertShift) {        const int fromIndex = m_dragSourceIndex;        GridTileWidget* target = tileAtGlobalPos(globalPos);        const int targetIndex = indexOfTile(target);        if (fromIndex >= 0 && fromIndex < m_items.size() && targetIndex >= 0 && fromIndex != targetIndex) {            const GridItemData moving = m_items.takeAt(fromIndex);            const int finalIndex = targetIndex > fromIndex ? targetIndex : targetIndex + 1;            m_items.insert(qBound(0, finalIndex, m_items.size()), moving);            emit orderChanged(m_items);        }        rebuildGrid();        return;    }    GridTileWidget* target = tileAtGlobalPos(globalPos);    if (target != nullptr) {        const int fromIndex = indexOfTile(m_dragTile);        const int toIndex = indexOfTile(target);        if (fromIndex >= 0 && toIndex >= 0 && fromIndex != toIndex) {            applyReorder(fromIndex, toIndex);            emit orderChanged(m_items);        }    }    else {        rebuildGrid();        return;    }    clearDragState();}void MenuPluginGridWidget::clearDragState(){    if (m_dragTile != nullptr) {        m_dragTile->setDragging(false);        m_dragTile.clear();    }    if (m_dropTargetTile != nullptr) {        m_dropTargetTile->setDropTarget(false);        m_dropTargetTile.clear();    }    if (m_dragPreview != nullptr) {        m_dragPreview->hide();        m_dragPreview->deleteLater();        m_dragPreview.clear();    }    if (m_insertIndicator != nullptr) {        m_insertIndicator->hide();        m_insertIndicator->deleteLater();        m_insertIndicator.clear();    }    m_dragSourceIndex = -1;    m_previewInsertIndex = -1;}void MenuPluginGridWidget::applyReorder(int fromIndex, int toIndex){    if (fromIndex < 0 || fromIndex >= m_items.size() || toIndex < 0 || toIndex >= m_items.size()) {        return;    }    if (m_mode == RearrangeMode::Swap) {        m_items.swapItemsAt(fromIndex, toIndex);    }    else {        const GridItemData moving = m_items.takeAt(fromIndex);        m_items.insert(toIndex, moving);    }    rebuildGrid();}QWidget* MenuPluginGridWidget::createDragPreview(GridTileWidget* tile) const{    auto* preview = new QLabel(nullptr, Qt::ToolTip | Qt::FramelessWindowHint | Qt::WindowStaysOnTopHint);    preview->setAttribute(Qt::WA_TransparentForMouseEvents, true);    const QPixmap originalPixmap = tile->grab();    const QSize originalSize = tile->size();    const QSize previewSize(qMax(96, originalSize.width() - 40), qMax(96, originalSize.height() - 40));    const QPixmap scaledPixmap = originalPixmap.scaled(        previewSize,        Qt::IgnoreAspectRatio,        Qt::SmoothTransformation);    auto* previewLabel = qobject_cast<QLabel*>(preview);    previewLabel->setPixmap(scaledPixmap);    previewLabel->setScaledContents(true);    preview->setFixedSize(previewSize);    preview->setStyleSheet(QStringLiteral(R"(        QLabel {            background: rgba(255, 255, 255, 242);            border: 1px solid #1d4ed8;        }    )"));    preview->show();    preview->raise();    return preview;}void MenuPluginGridWidget::updatePreviewPosition(const QPoint& globalPos){    if (m_dragPreview == nullptr) {        return;    }    const QPoint previewOffset(        qBound(18, m_dragOffset.x(), qMax(18, m_dragPreview->width() - 18)),        qBound(18, m_dragOffset.y(), qMax(18, m_dragPreview->height() - 18)));    m_dragPreview->move(globalPos - previewOffset);    m_dragPreview->raise();}int MenuPluginGridWidget::insertionIndexForGlobalPos(const QPoint& globalPos) const{    QList<GridTileWidget*> visibleTiles;    visibleTiles.reserve(m_tiles.size());    for (GridTileWidget* tile : m_tiles) {        if (tile != nullptr && tile != m_dragTile) {            visibleTiles.append(tile);        }    }    if (visibleTiles.isEmpty()) {        return 0;    }    GridTileWidget* nearestTile = nullptr;    int nearestVisualIndex = -1;    qint64 nearestDistance = std::numeric_limits<qint64>::max();    for (int visualIndex = 0; visualIndex < visibleTiles.size(); ++visualIndex) {        GridTileWidget* tile = visibleTiles.at(visualIndex);        const QRect rect(tile->mapToGlobal(QPoint(0, 0)), tile->size());        const QPoint center = rect.center();        const qint64 dx = qint64(globalPos.x()) - center.x();        const qint64 dy = qint64(globalPos.y()) - center.y();        const qint64 distance = dx * dx + dy * dy;        if (distance < nearestDistance) {            nearestDistance = distance;            nearestTile = tile;            nearestVisualIndex = visualIndex;        }        if (!rect.contains(globalPos)) {            continue;        }        return globalPos.x() < rect.center().x() ? visualIndex : visualIndex + 1;    }    if (nearestTile != nullptr && nearestVisualIndex >= 0) {        const QRect nearestRect(nearestTile->mapToGlobal(QPoint(0, 0)), nearestTile->size());        return globalPos.x() < nearestRect.center().x() ? nearestVisualIndex : nearestVisualIndex + 1;    }    return qBound(0, m_previewInsertIndex, visibleTiles.size());}void MenuPluginGridWidget::updateInsertIndicator(int insertIndex){    if (m_mode != RearrangeMode::InsertShift) {        return;    }    if (m_insertIndicator == nullptr) {        auto* line = new QFrame(m_contentWidget);        line->setAttribute(Qt::WA_TransparentForMouseEvents, true);        line->setStyleSheet(QStringLiteral(R"(            QFrame {                background: #1d4ed8;            }        )"));        line->setFixedWidth(4);        line->show();        line->raise();        m_insertIndicator = line;    }    QList<GridTileWidget*> visibleTiles;    visibleTiles.reserve(m_tiles.size());    for (GridTileWidget* tile : m_tiles) {        if (tile != nullptr && tile != m_dragTile) {            visibleTiles.append(tile);        }    }    if (visibleTiles.isEmpty()) {        m_insertIndicator->hide();        return;    }    int indicatorX = 0;    int indicatorY = 0;    int indicatorHeight = 0;    const int spacing = qMax(8, m_gridLayout->horizontalSpacing());    if (insertIndex <= 0) {        GridTileWidget* firstTile = visibleTiles.first();        indicatorX = firstTile->x() - 7;        indicatorY = firstTile->y() + 8;        indicatorHeight = qMax(40, firstTile->height() - 16);    }    else if (insertIndex >= visibleTiles.size()) {        GridTileWidget* lastTile = visibleTiles.last();        indicatorX = lastTile->x() + lastTile->width() + spacing / 2 - 2;        indicatorY = lastTile->y() + 8;        indicatorHeight = qMax(40, lastTile->height() - 16);    }    else {        GridTileWidget* targetTile = visibleTiles.at(insertIndex);        GridTileWidget* previousTile = visibleTiles.at(insertIndex - 1);        const bool targetStartsNewVisualRow =            targetTile->y() > previousTile->y() && targetTile->x() <= previousTile->x();        if (targetStartsNewVisualRow) {            indicatorX = previousTile->x() + previousTile->width() + spacing / 2 - 2;            indicatorY = previousTile->y() + 8;            indicatorHeight = qMax(40, previousTile->height() - 16);        }        else {            indicatorX = targetTile->x() - 7;            indicatorY = targetTile->y() + 8;            indicatorHeight = qMax(40, targetTile->height() - 16);        }    }    indicatorX = qBound(0, indicatorX, qMax(0, m_contentWidget->width() - 4));    m_insertIndicator->setGeometry(indicatorX, indicatorY, 4, indicatorHeight);    m_insertIndicator->show();    m_insertIndicator->raise();}QWidget* MenuPluginGridWidget::buildItemWidget(const QVariant& item, QWidget* parent) const{    if (!m_itemWidgetFactory) {        return nullptr;    }    QWidget* widget = m_itemWidgetFactory(item, parent);    if (widget != nullptr) {        widget->setParent(parent);    }    return widget;}QSize MenuPluginGridWidget::tileSizeForIndex(int index) const{    const QSize squareSize = defaultTileSize();    if (!m_tileSizeProvider || index < 0 || index >= m_items.size()) {        return squareSize;    }    const QSize customSize = m_tileSizeProvider(squareSize, m_items.at(index), index);    if (!customSize.isValid()) {        return squareSize;    }    return QSize(qMax(1, customSize.width()), qMax(1, customSize.height()));}void MenuPluginGridWidget::restoreScrollPosition(int verticalValue, int horizontalValue){    if (m_scrollArea->verticalScrollBar() != nullptr) {        m_scrollArea->verticalScrollBar()->setValue(verticalValue);    }    if (m_scrollArea->horizontalScrollBar() != nullptr) {        m_scrollArea->horizontalScrollBar()->setValue(horizontalValue);    }}

从 menuplugingridwidget.h 可以看到，MenuPluginGridWidget 对外暴露的能力包括：

setItems
setColumnCount
setRearrangeMode
setGridSpacing
setItemWidgetFactory
setTileSizeProvider
orderChanged
信号

这已经说明它不是一个普通 widget，而是一个完整的网格管理组件。

它主要负责五类事情：

管理网格项数据
负责网格布局和滚动容器
负责拖拽开始、移动、释放过程
负责根据策略调整项顺序
对外发出排序变化结果

四、为什么它不是直接用 QGridLayout 就结束了

很多人第一次做这类需求时，会直接把若干 QWidget 丢进 QGridLayout。
这种方式只能解决“摆放”，解决不了“管理”。

MenuPluginGridWidget 内部其实是：

QScrollArea
m_contentWidget
QGridLayout

也就是说，它底层仍然使用 QGridLayout 完成静态排布，但外层又加了一层管理逻辑。

这样做的原因在于：

1. QGridLayout 本身不带拖拽排序能力

Qt 的布局系统负责计算位置，但不会帮你完成拖拽重排。

2. 需要统一处理滚动区域

代码里：

m_scrollArea->setWidgetResizable(true);m_scrollArea->setVerticalScrollBarPolicy(Qt::ScrollBarAsNeeded);

这让网格在内容较多时具备滚动能力，而不是简单溢出窗口。

3. 需要重建布局

当元素顺序变化后，控件通过 rebuildGrid() 整体重建网格，而不是局部硬改布局坐标。
这种方式虽然朴素，但非常稳定，也更容易维护。

五、GridTileWidget：拖拽交互的最小单元

MenuPluginGridWidget 没有直接让内容 widget 自己处理拖拽，而是包了一层 GridTileWidget。

GridTileWidget 的作用有三个：

承载内容 widget
捕获鼠标按下、移动、释放事件
维护拖拽中的视觉状态

它提供了几个重要接口：

setContentWidget
setDragging
setDropTarget

以及三个信号：

pressed
moved
released

这说明它本质上是一个“可拖拽卡片容器”，而不是业务内容本身。

这个拆分非常合理，因为：

内容卡片不需要知道拖拽逻辑
拖拽事件统一由外层容器接管
视觉状态和业务显示分离

六、拖拽流程是如何完成的

整个拖拽流程在 MenuPluginGridWidget 内部是完整闭环的。

1. 按下时开始拖拽

beginDrag(tile, globalPos);

这里会记录：

当前拖拽源项
拖拽源索引
鼠标相对偏移
生成拖拽预览层

2. 移动时更新预览和目标项

updateDrag(globalPos);

这个阶段会做两件事：

移动拖拽预览层
找出当前鼠标所在的目标 tile，并更新高亮状态

如果是插入模式，还会控制插入指示器。

3. 释放时完成重排

finishDrag(globalPos);

释放后根据当前模式决定如何排序：

Swap
：交换位置
InsertShift
：插入后整体平移

最后发出：

emit orderChanged(m_items);

由外部拿到最新排序后的数据。

七、两种重排模式是这套控件的亮点

当前控件定义了：

enum classRearrangeMode{    Swap,    InsertShift};

这意味着拖拽并不是单一行为，而是可配置的。

1. Swap 交换模式

拖到目标项上后，两个卡片直接互换位置。

适合场景：

仪表盘模块重排
首页卡片换位
快捷入口排序

2. InsertShift 插入前移模式

拖动项插入目标位置，其余项顺序平移。

适合场景：

任务卡片排序
内容块列表重排
类似列表插入式编辑

gridwidget 里通过 QComboBox 切换这两种模式，说明这套控件不仅支持拖拽，还支持拖拽策略切换。

八、网格项尺寸并不是固定写死的

MenuPluginGridWidget 提供了：

defaultTileSize()
setTileSizeProvider(...)

这说明它的尺寸策略也是可插拔的。

默认情况下，它根据：

当前 viewport 宽度
列数
间距
layout margins

自动计算一个方形 tile 尺寸。

如果外部有更复杂需求，比如：

第一张卡片更大
某些卡片横向跨列
不同类型卡片有不同高度

就可以通过 TileSizeProvider 扩展，而不需要修改网格内部实现。

这种设计使控件从“固定演示控件”升级成了“可配置网格框架”。

九、为什么这套方案工程上是成立的

这套实现最值得肯定的地方，不是“能拖”，而是它做到了结构分层清晰。

1. 数据与视图分离

网格接收的是 QVariant 列表，而不是具体业务控件。

2. 视图生成外包

每个卡片长什么样，由 ItemWidgetFactory 决定。

3. 拖拽逻辑内聚

拖拽开始、更新、结束都在控件内部，不污染业务页面。

4. 排序结果对外输出

通过 orderChanged 把最终数据顺序通知外部，方便保存或同步。

5. 支持后续扩展

例如继续增加：

占位动画
键盘重排
多选拖拽
删除区
固定卡片不可拖动
跨行跨列 tile

都具备良好的演化空间。

十、Gridwidget这个示例说明了什么

gridwidget实际上已经很好地说明了 MenuPluginGridWidget 的使用方式：

定义自己的业务数据结构 DemoGridItemData
注册为元类型并封装进 QVariant
把数据列表传给 setItems
把卡片渲染逻辑通过 setItemWidgetFactory 传进去
用 orderChanged 监听最终顺序变化
用 setRearrangeMode 控制重排策略

这是一种非常标准的“容器控件使用模式”。

换句话说，gridwidget只是 demo，但它已经可以作为真实业务页面接入该控件的模板。

十一、总结

在这个工程里，gridwiget.h/.cpp 和 MenuPluginGridWidget 的配合，本质上实现的是一个“可复用的网格拖拽容器”。

它不是简单把若干 widget 丢进 QGridLayout，而是进一步解决了以下问题：

网格项如何由外部数据驱动
网格内容如何自定义渲染
拖拽如何统一管理
排序如何支持不同策略
排序结果如何回传业务层
布局、滚动、拖拽如何在同一组件内闭环

因此，MenuPluginGridWidget 的价值不在于“做了一个能拖的网格”，而在于它把 Qt 中原本分散的布局能力、滚动能力、事件处理能力和业务扩展能力组织成了一个完整的组件化方案。
